Présentation de la Série ZWJ-12 – Coffret de Mesure Prépayé Haute Tension

Le coffret de mesure prépayé haute tension ZWJ-12 est un dispositif de comptage et de contrôle de charge conçu principalement pour les systèmes électriques de 10 kV à une fréquence de 50 Hz et une capacité allant jusqu’à 5000 kVA. Il permet la mesure et la gestion de la charge électrique, offrant une solution avancée de comptage haute tension avec fonctionnalité prépayée. Lorsqu’il est intégré à des terminaux de contrôle de charge ou à d’autres contrôleurs, il permet la gestion de la charge, le comptage haute tension, le prépaiement, la protection contre les surcharges et la prévention des vols d’électricité.

Les modèles ZWJ-12 et ZWJ-12GY se composent de disjoncteurs sous vide ZW8-12, de transformateurs de tension secs (PT) et de transformateurs de courant (CT). Leur structure modulaire permet une flexibilité maximale, avec une chambre supérieure pour le disjoncteur et une chambre inférieure pour les transformateurs. La possibilité d’une installation intégrée ou séparée garantit une adaptation aux différents besoins opérationnels. Leur conception robuste assure des performances fiables et une fonctionnalité optimale dans les environnements haute tension.

Le modèle ZWJ-12F est une version avancée offrant des capacités de télémesure et de gestion à distance. Il permet une localisation rapide des défauts et leur correction, garantissant ainsi un approvisionnement électrique ininterrompu et une communication efficace entre les utilisateurs et le réseau. Conçu pour les systèmes de 12 kV, il est idéal pour les applications urbaines, rurales et agricoles, avec des fonctionnalités de contrôle de charge, de comptage énergétique et de protection.

Le modèle ZWJ-12LD, spécifiquement conçu pour la modernisation des réseaux ruraux, est adapté aux zones nécessitant une fonctionnalité prépayée et un comptage énergétique multifonctionnel. Sa conception compacte, sa robustesse et ses caractéristiques avancées telles que la protection contre les courts-circuits et les surtensions le rendent idéal pour diverses applications extérieures, y compris les postes électriques, les installations commerciales et les réseaux de distribution ruraux.

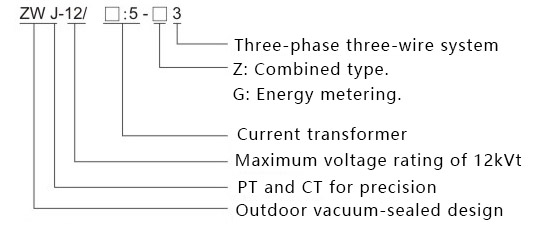

Désignation du Type – Coffret de Mesure ZWJ-12

• ZW : Conception sous vide pour une fiabilité et une isolation optimales.
• J : Intégration de PT et CT pour une précision accrue.
• 12 : Tension nominale maximale de 12 kV.
• :5 : Fonctionnalité du transformateur de courant.
• Z : Type combiné pour le contrôle de charge et le comptage.
• G : Conçu pour le comptage énergétique.
• 3 : Système triphasé trois fils.

Caractéristiques Structurelles du Coffret de Mesure ZWJ-12

Le coffret de mesure ZWJ-12 est équipé d’un disjoncteur sous vide haute performance, intégrant les fonctions de commutation et de comptage. Sa structure simple, sa stabilité, sa flexibilité d’utilisation et sa longue durée de vie en font un appareil fiable et facile à entretenir.

Les modules de contrôle intelligents en option et les unités de communication GSM permettent la communication à distance, la lecture des données et le contrôle des opérations. Cette fonctionnalité facilite l’intégration avec les systèmes modernes de gestion de l’énergie.

La gestion prépayée est assurée par des compteurs électroniques triphasés, permettant une surveillance à distance, une facturation automatique et un contrôle de la consommation électrique. En cas de surcharge ou de consommation excessive, une déconnexion automatique de la charge est activée pour garantir sécurité et efficacité.

Le coffret est entièrement scellé et fabriqué en acier inoxydable résistant à la corrosion, assurant une durabilité accrue et un excellent rendement isolant grâce à sa construction en résine époxy écologique.

Conditions de Service du Coffret de Mesure ZWJ-12

• Température Ambiante : -40°C à +55°C, variation quotidienne maximale de 25°C.
• Température Ambiante Extrême : -45°C à +60°C.
• Altitude : ≤ 2000m.
• Résistance Sismique : Intensité ≤ 8 degrés.
• Pression du Vent : ≤ 700Pa (vitesse du vent ≤ 34m/s).
• Niveau de Pollution de l’Air : Classe III.
• Épaisseur de Couverture de Glace : ≤ 10mm.
• Site d’Installation : Zone non inflammable, non explosive, sans corrosion chimique ni vibrations intenses.

Paramètres Techniques du Coffret de Mesure Prépayé ZWJ-12

Paramètre	Valeur
Tension Maximale	12kV
Charge Nominale	5000kVA
Courant de Rupture Court-Circuit Nominal	50kA
Durée de Résistance Courant Court-Circuit	4s
Courant de Résistance Courte Durée	20kA
Courant de Crête de Résistance	50kA
Tension du Circuit de Commande	AC220 ± 10%V

Principaux Composants et Connexions

Installation et Maintenance

1. Vérifications Préliminaires : Effectuer des tests de précision et de polarité avant l’installation.
2. Instructions de Câblage : Le terminal P1 est destiné à l’entrée, tandis que le terminal P2 est destiné à la sortie.
3. Fiabilité des Connexions : Vérifier que toutes les connexions sont sécurisées avant la mise sous tension.
4. Sécurité Opérationnelle : Éviter l’ouverture des circuits secondaires des transformateurs de courant pendant le fonctionnement.
5. Maintenance Régulière : Nettoyer périodiquement la surface du coffret pour éliminer la poussière et garantir une performance optimale.

Directives de Commande

1. Modèle et Type : Précisez le modèle (ex. : ZWJ-12) et le type (ex. : contrôle de charge, comptage).
2. Classes de Précision : Indiquez la classe de précision requise (ex. : 0.2, 0.5).
3. Personnalisation : Pour des exigences spécifiques, la personnalisation est disponible.
