JDZX10-3.6.10A (B) REL-10 वोल्टेज ट्रांसफॉर्मर का अवलोकन

JDZx10-10A, JDZX10-10B श्रृंखला, JDZx10-3A, JDZx10-6B, और RZL10-10 वोल्टेज ट्रांसफार्मर सहित, एकल-चरण, राल-अछूता, पूरी तरह से संलग्न डिवाइस हैं जो विद्युत ऊर्जा मीटरिंग, वोल्टेज नियंत्रण और मध्यम-वोल्टेज सिस्टम में रिले सुरक्षा के लिए डिज़ाइन किए गए हैं। 50kV, 6kV, और 3kV की वोल्टेज रेटिंग के साथ 60Hz या 10Hz पर काम करते हुए, ये ट्रांसफार्मर IEC186 और GB1207-2006 मानकों का अनुपालन करते हैं, गैर-ग्राउंडेड या तटस्थ-ग्राउंडेड सिस्टम में सुरक्षा, विश्वसनीयता और सटीकता सुनिश्चित करते हैं।

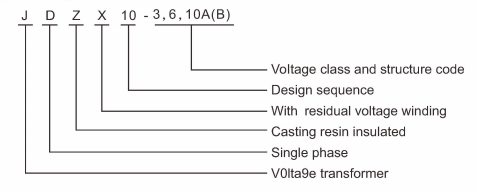

JDZX10-3.6.10A वोल्टेज ट्रांसफार्मर प्रकार पदनाम

JDZX10-3, 6, 10A (B) वोल्टेज ट्रांसफार्मर की प्रमुख विशेषताएं और संरचना:

• J: वोल्टेज ट्रांसफार्मर
• D: एकल-फेज कन्फिगरेसन
• जेड: एपॉक्सी राल कास्ट इन्सुलेशन
• X: अवशिष्ट वोल्टेज घुमावदार
• 10: वोल्टेज वर्ग (10kV तक)
• 3, 6, 10A (B): डिजाइन विविधताओं के साथ रेटेड वोल्टेज स्तर (3kV, 6kV, 10kV)

यह पदनाम मध्यम-वोल्टेज सिस्टम के लिए स्थायित्व, सुरक्षा और संगतता सुनिश्चित करता है।

JDZX10-3, 6, 10 वोल्टेज ट्रांसफार्मर के लिए सेवा शर्तें

JDZX10-3, 6, 10 वोल्टेज ट्रांसफॉर्मर के लिए ऑपरेटिंग वातावरण निम्नलिखित शर्तों को पूरा करना चाहिए:

1. ऊंचाई: समुद्र तल से 3000 मीटर से अधिक नहीं।
2. परिवेश का तापमान: अधिकतम + 40 °C और न्यूनतम -5 °C।
3. सापेक्ष आर्द्रता: 20 °C पर 65% से अधिक नहीं।
4. प्रदूषण स्तर: ग्रेड II प्रदूषण मानकों का अनुपालन करता है।
5. संक्षारण मुक्त पर्यावरण: स्थापना स्थल संक्षारक गैसों से मुक्त होना चाहिए।

ये स्थितियां वोल्टेज ट्रांसफार्मर के इष्टतम प्रदर्शन और दीर्घायु को सुनिश्चित करती हैं।

JDZX10-10A (B) REL-10 वोल्टेज ट्रांसफॉर्मर का विस्तृत निर्माण

इन JDZX10-10 (REL-10) प्रकार के वोल्टेज ट्रांसफार्मर में कास्टिंग राल इन्सुलेशन और पूरी तरह से संलग्न डिज़ाइन है। लोहे की कोर और घुमावदार कास्टिंग के माध्यम से एकीकृत होते हैं, जिसके परिणामस्वरूप एक कॉम्पैक्ट और हल्के संरचना होती है। द्वितीयक आउटलेट लाइन एक आउटलेट बॉक्स में संलग्न है और इसमें तीन निकास शामिल हैं, प्रत्येक बहुमुखी कनेक्शन विकल्पों के लिए अलग-अलग दिशाओं में फ़ीड लाइनें प्रदान करता है।



तकनीकी विनिर्देश और JDZX10-10A वोल्टेज ट्रांसफार्मर के पैरामीटर

• मानक: वोल्टेज ट्रांसफार्मर के लिए GB20840.3-2013 और GB20840.1-2010 मानकों का अनुपालन करें।
• लोड का पावर फैक्टर: COSΦ = 0.8 (पश्चगामी)।
• भूतल क्रीपेज दूरी: उत्पाद एन वर्ग की आवश्यकताओं को पूरा करता है।
• अन्य तकनीकी डेटा के लिए, निम्न तालिका देखें।

JDZX10-10A, B चे वायरिंग आकृती

प्रकार	रेटेड वोल्टेज अनुपात (V)	आवृत्ति (हर्ट्ज)	सटीकता वर्ग और रेटेड आउटपुट (वीए)				आउटपुट सीमित करें (VA)	रेटेड इन्सुलेशन स्तर (केवी)	टिप्‍पणी करना
			0.2	0.5	1	6पी
जेडीजेडएक्स10-3ए	3000/√3/100/√3/100/3	50/60	15	30	60	50	150	3.6/25/40	REL10 के समान
जेडीजेडएक्स10-6ए	6000/√3/100/√3/100/3		15	30	60	50	150	7.2/32/60
जेडीजेडएक्स10-10ए	10000/√3/100/√3/100/3		15	30	60	50	150	12/42/75
जेडीजेडएक्स10-3बी	3000/√3/100/√3/100/3		25	50	90	50	400	3.6/25/40
जेडीजेडएक्स10-6बी	6000/√3/100/√3/100/3		25	50	90	50	400	7.2/32/60
जेडीजेडएक्स10-10बी	10000/√3/100/√3/100/3		25	50	90	50	400	12/42/75

अनुकूलन और समर्थन: JDZX10-10A वोल्टेज ट्रांसफॉर्मर लचीले अनुकूलन विकल्प प्रदान करते हैं, जिसमें अनुरूप वोल्टेज अनुपात, सटीक सटीकता वर्ग, माध्यमिक आउटपुट कॉन्फ़िगरेशन और इन्सुलेशन स्तर शामिल हैं। विशिष्ट परिचालन और पर्यावरणीय मांगों को पूरा करने के लिए डिज़ाइन किया गया, ये ट्रांसफार्मर विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। विशेषज्ञ मार्गदर्शन और अनुकूलित समाधान के लिए हमसे संपर्क करें।

स्थापना दिशानिर्देश और आयाम विवरण

JDZX10-10A, JDZX10-10B, Rel-10 वोल्टेज ट्रांसफॉर्मर स्थापना दिशानिर्देश।

JDZX10-10A, JDZX10-10B वोल्टेज ट्रांसफार्मर अनुकूलन

नोट: यह खंड JDZX10-10A और JDZX10-10B वोल्टेज ट्रांसफार्मर के बारे में विस्तृत जानकारी प्रदान करता है, जिसमें तकनीकी विनिर्देश, सटीकता वर्ग और इन्सुलेशन स्तर शामिल हैं। यह सुनिश्चित करने के लिए कि ट्रांसफार्मर आपकी विशिष्ट आवश्यकताओं को पूरा करता है, कृपया अनुकूलित समाधान का अनुरोध करते समय या ऑर्डर देते समय निम्नलिखित विवरण प्रदान करें:

1. प्रकार और वॉल्यूमtagई अनुपात:
   प्रकार (JDZX10-10A या JDZX10-10B) और आवश्यक वॉल्यूम निर्दिष्ट करेंtagई अनुपात (जैसे, 10000/√3/100/√3/100/3) अपनी बिजली प्रणाली आवश्यकताओं के साथ संरेखित करने के लिए।
2. अचूकता वर्ग र माध्यमिक आउटपुट:
   तपाईंको मापन र सुरक्षा आवश्यकताहरूमा आधारित इच्छित सटीकता वर्ग (जस्तै, 0.2, 0.5) र मूल्याङ्कन गरिएको माध्यमिक आउटपुट (जस्तै, 15 VA, 30 VA, वा 60 VA) संकेता गर्नुहोस्।
3. इन्सुलेशन स्तर और सेवा शर्तें:
   इन्सुलेशन स्तर (जैसे, 12/42/75 केवी) प्रदान करें और इष्टतम प्रदर्शन सुनिश्चित करने के लिए तापमान, आर्द्रता और प्रदूषण स्तर जैसी पर्यावरणीय परिस्थितियों को निर्दिष्ट करें।

मॉडल चयन के साथ विशेषज्ञ सहायता के लिए या अनुरूप समाधानों पर चर्चा करने के लिए, पेशेवर सहायता के लिए आज ही हमारी टीम से संपर्क करें।

JDZX10-10A(B) व्होल्टेज ट्रान्सफॉर्मरसाठी विचारले जाणारे प्रश्न

1. JDZX10-10A (B) वोल्टेज ट्रांसफॉर्मर के प्राथमिक अनुप्रयोग क्या हैं?
   JDZX10-10A (B) को 3kV, 6kV और 10kV पर संचालित मध्यम-वोल्टेज पावर सिस्टम में सटीक वोल्टेज माप, ऊर्जा पैमाइश और रिले सुरक्षा के लिए डिज़ाइन किया गया है।
2. JDZX10-10A(B) विशिष्ट परिचालन आवश्यकताहरूको लागि अनुकूलित गर्न सकिन्छ?
   हां, यह विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वोल्टेज अनुपात, सटीकता वर्ग, माध्यमिक आउटपुट कॉन्फ़िगरेशन और इन्सुलेशन स्तरों के लिए लचीला अनुकूलन विकल्प प्रदान करता है।
3. JDZX10-10A(B) का इन्सुलेशन स्तर क्या है?
   JDZX10-10A(B) का इन्सुलेशन स्तर 12/42/75 kV तक है, जो मध्यम-वोल्टेज सिस्टम में विश्वसनीय संचालन के लिए बेहतर सुरक्षा प्रदान करता है।
4. JDZX10-10A(B) के लिए किन ऑपरेटिंग स्थितियों की आवश्यकता है?
   ट्रांसफार्मर -5 °C से + 40 °C तक के तापमान वाले वातावरण में संचालित होता है, 3000 मीटर तक की ऊंचाई पर, और आर्द्रता का स्तर 65% से अधिक नहीं होता है।
5. एपॉक्सी राल कास्टिंग JDZX10-10A (B) वोल्टेज ट्रांसफार्मर के प्रदर्शन को कैसे बढ़ाती है?
   एपॉक्सी राल कास्टिंग उत्कृष्ट इन्सुलेशन, नमी प्रतिरोध, और उम्र बढ़ने, यूवी विकिरण और पर्यावरणीय कारकों से सुरक्षा प्रदान करता है, जो दीर्घकालिक स्थायित्व सुनिश्चित करता है।
6. मुझे अन्य मॉडलों की तुलना में JDZX10-10A(B) वोल्टेज ट्रांसफार्मर क्यों चुनना चाहिए?
   JDZX10-10A(B) उच्च परिशुद्धता, विश्वसनीय निर्माण और कठोर वातावरण में काम करने की क्षमता प्रदान करता है, जो इसे आधुनिक बिजली प्रणालियों के लिए आदर्श बनाता है जिन्हें सटीक माप और सुरक्षा समाधान की आवश्यकता होती है।
