विहंगावलोकन:

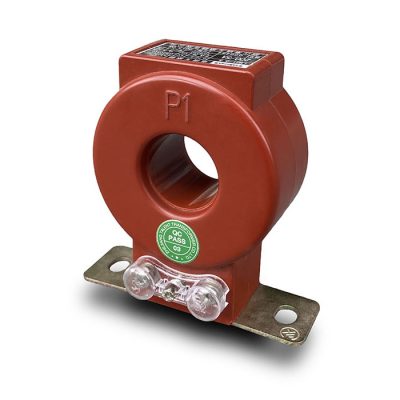

LMZJ1-0.5kv लो-वोल्टेज करंट ट्रांसफार्मर एक थ्रू-कोर बसबार प्रकार का उपकरण है, और इसे इनडोर एसी सर्किट के लिए 0.5kV या उससे कम के रेटेड वोल्टेज और 50Hz की आवृत्ति के साथ डिज़ाइन किया गया है। यह व्यापक रूप से वर्तमान माप, ऊर्जा पैमाइश और कम वोल्टेज बिजली प्रणालियों में रिले संरक्षण के लिए उपयोग किया जाता है। इस कास्ट राल-अछूता ट्रांसफार्मर में एक निश्चित बेसप्लेट इंस्टॉलेशन है, जो बढ़ी हुई स्थिरता और स्थायित्व प्रदान करता है।

जीबी 1208 मानकों के अनुरूप, LMZJ1-0.5 उच्च सटीकता (0.2, 0.5, 0.2s, 0.5s) प्रदान करता है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है। इसका कॉम्पैक्ट डिज़ाइन, उच्च सुरक्षा प्रदर्शन और विस्तारित सेवा जीवन इसे आधुनिक लो-वोल्टेज सिस्टम के लिए एक भरोसेमंद विकल्प बनाता है। इसके अतिरिक्त, यह उच्च तापमान और प्रदूषकों के लिए उत्कृष्ट प्रतिरोध का दावा करता है, चुनौतीपूर्ण वातावरण में भी स्थिर संचालन सुनिश्चित करता है।

प्रमुख विशेषताऐं:

• विशेष रूप से लो-वोल्टेज सिस्टम (0.5kV तक) के लिए डिज़ाइन किया गया।
• बेहतर स्थिरता और सुरक्षा के साथ लंबी सेवा जीवन।
• गर्मी और प्रदूषण के लिए उच्च प्रतिरोध।
• कॉम्पैक्ट, अंतरिक्ष की बचत डिजाइन।

LMZJ1-0.5 लो-वोल्टेज करंट ट्रांसफार्मर विविध लो-वोल्टेज अनुप्रयोगों में सटीक वर्तमान माप, ऊर्जा निगरानी और विश्वसनीय रिले सुरक्षा के लिए एक आदर्श समाधान है।

LMZJ1-0.5 वर्तमान ट्रांसफार्मर के लिए पदनाम टाइप करें

LMZJ1-0.5 वर्तमान ट्रांसफार्मर का मॉडल पदनाम निम्नानुसार संरचित है:

• एल: वर्तमान ट्रांसफार्मर।
• एम: बसबार प्रकार।
• जेड: कास्टिंग इन्सुलेशन।
• जे: विस्तारित क्षमता।
• 1: डिजाइन कोड।
• 0.5: रेटेड वोल्टेज (केवी)।

LMZJ1-0.5kv लो-वोल्टेज करंट ट्रांसफार्मर का तकनीकी डेटा

• मानक अनुपालन: GB20840.2-2014 और IEC61869-2: 2012 मानकों का अनुपालन करता है।
• रेटेड वोल्टेज: 0.66kV।
• रेटेड आवृत्ति: 50 हर्ट्ज।
• अनुकूलन: विशेष ग्राहक आवश्यकताओं के लिए, कृपया अनुरूप समाधान के लिए हमसे संपर्क करें।
• सटीकता वर्ग: 0.2, 0.5, 0.2s, 0.5s।
• रेटेड वर्तमान: प्राथमिक वर्तमान: 5A-3000A। द्वितीयक वर्तमान: 5A।
• रेटेड लोड: विवरण के लिए तालिका 1 देखें।
• परिचालन की स्थिति: रेटेड वर्तमान के 110% पर निरंतर संचालन की अनुमति देता है।
• ढांकता हुआ ताकत: माध्यमिक घुमावदार टूटने या फ्लैशओवर के बिना 1 मिनट के लिए जमीन पर 3kV बिजली आवृत्ति वोल्टेज का सामना कर सकता है।
• अनुकूलन: विशेष ग्राहक आवश्यकताओं के लिए, कृपया अनुरूप समाधान के लिए हमसे संपर्क करें।

को गढ़ना	वर्तमान अनुपात (A)	थ्रू-टर्न (टर्न)	रेटेड लोड (वीए)
			कक्षा 0.2	कक्षा 0.5	कक्षा 0.5S
एलएमजेड 1-0.5 एलएमजेडजे1-0.5	30	5	5－3.75	5－3.75	5－3.75
	50	3	5－3.75	5－3.75	5－3.75
	75	2	5－3.75	5－3.75	5－3.75
	100	2	5－3.75	5－3.75	5－3.75
	150	1	5－3.75	5－3.75	5－3.75
	200	1	5－3.75	5－3.75	5－3.75
	250, 300	1	5－3.75	5－3.75	5－3.75
	400, 500	1	5－3.75	5－3.75	5－3.75
	600－1200	1	10－3.75	10－3.75	10－3.75
	1500－2500	1	15－3.75	15－3.75	15－3.75
	3000	1	20－3.75	20－3.75	20－3.75

नोट: LMZJ1-0.5 वर्तमान ट्रांसफार्मर 110% रेटेड वर्तमान पर निरंतर संचालन की अनुमति देता है और ब्रेकडाउन या फ्लैशओवर के बिना 1 मिनट के लिए 3kV पावर फ्रीक्वेंसी वोल्टेज का सामना करता है।

ऑपरेटिंग पर्यावरण की स्थिति

• प्राथमिक स्थान: इनडोर उपयोग।
• परिवेश का तापमान: -5 डिग्री सेल्सियस से + 40 डिग्री सेल्सियस।
• सापेक्ष आर्द्रता: 80% से अधिक नहीं।
• ऊंचाई: 1000 मीटर से अधिक ऊंचाई पर स्थापना।
• वायुमंडलीय स्थितियां: गंभीर संदूषण, संक्षारक पदार्थों या विस्फोटक मीडिया से मुक्त जो ट्रांसफार्मर के इन्सुलेशन पर प्रतिकूल प्रभाव डाल सकते हैं।

LMZJ1-0.5 लो-वोल्टेज करंट ट्रांसफार्मर की संरचना

• ट्रांसफार्मर का कोर कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट से बना है, जो एक टॉरॉयडल आकार में घाव करता है, जिससे उच्च चुंबकीय दक्षता सुनिश्चित होती है।
• द्वितीयक घुमावदार समान रूप से लगातार प्रदर्शन के लिए टॉरॉयडल कोर के चारों ओर वितरित किया जाता है।
• केंद्रीय विंडो बसबार पासथ्रू की अनुमति देती है, जबकि नीचे का आधार एक सुरक्षित माउंटिंग विकल्प प्रदान करता है।
• बाहरी संरचना को असंतृप्त राल इन्सुलेशन के साथ डाला जाता है, जो पर्यावरणीय कारकों के लिए उत्कृष्ट स्थायित्व, सुरक्षा और प्रतिरोध प्रदान करता है।

स्थापना की रूपरेखा और आयाम

प्रकार	वर्तमान अनुपात	H	h	φडी	φघ
एलएमजेड 1-0.5	5-300/5	117	68	90	30

प्रकार	वर्तमान अनुपात	H	h	φडी	φघ	एक	जन्‍म
एलएमजेडजे1-0.5	5-300/5	118	70	91	32	10	41
	400-600/5	128	75	97	43	12	52

प्रकार	वर्तमान अनुपात	ए 1	ए 2	जन्‍म	h	H	एल1	एल 2	के आसपास	जन्‍म
एलएमजेडजे1-0.5	1000/5 1200/5 1500/5	172	104	30	80	140	156	123	41	50
	2000/5 3000/5	216	140	42	102	182	175	150	46	70
	4000/5 5000/5	238	150	55	117	220	230	180	60	94

LMZJ1-0.5 वर्तमान ट्रांसफार्मर के लिए स्थापना निर्देश

मानक वर्तमान ट्रांसफार्मर के लिए वायरिंग: एक ठोस-कोर वर्तमान ट्रांसफार्मर के लिए, प्राथमिक धारा P1 टर्मिनल के माध्यम से प्रवेश करती है और P2 टर्मिनल के माध्यम से बाहर निकलती है। P1 पावर सोर्स साइड से जुड़ा है, जबकि P2 लोड साइड से जुड़ा है।

थ्रू-कोर करंट ट्रांसफॉर्मर के लिए वायरिंग: थ्रू-कोर करंट ट्रांसफार्मर के लिए वायरिंग विधि एक मानक ट्रांसफार्मर के समान होती है। प्राथमिक धारा ट्रांसफार्मर के P1 पक्ष से होकर गुजरती है और P2 पक्ष से बाहर निकलती है। द्वितीयक वायरिंग मानक ट्रांसफार्मर के समान प्रक्रिया का पालन करती है।

सेकेंडरी साइड वायरिंग: सेकेंडरी करंट S1 टर्मिनल से बाहर निकलता है, एमीटर के पॉजिटिव टर्मिनल में प्रवेश करता है, एमीटर के नेगेटिव टर्मिनल से बाहर निकलता है, और करंट ट्रांसफार्मर के S2 टर्मिनल पर वापस आ जाता है। सुरक्षा और स्थिरता के लिए S2 टर्मिनल को ग्राउंड करने की अनुशंसा की जाती है।

LMZJ1-0.5 वर्तमान ट्रांसफार्मर के लिए अक्सर पूछे जाने वाले प्रश्न

1. LMZ-0.5 और LMZJ1-0.5kv करंट ट्रांसफॉर्मर के प्राथमिक अनुप्रयोग क्या हैं?
   उनका उपयोग कम वोल्टेज बिजली प्रणालियों में सटीक वर्तमान माप, ऊर्जा पैमाइश और रिले सुरक्षा के लिए किया जाता है।
2. ये ट्रांसफार्मर किन मानकों का पालन करते हैं?
   ट्रांसफार्मर विश्वसनीयता और प्रदर्शन के लिए GB1207 और IEC60044-2: 2003 मानकों का पालन करते हैं।
3. क्या ये ट्रांसफार्मर बाहरी उपयोग के लिए उपयुक्त हैं?
   नहीं, वे विशेष रूप से इनडोर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
4. LMZ-0.5 और LMZJ1-0.5kv का रेटेड इन्सुलेशन स्तर क्या है?
   ट्रांसफार्मर में 0.5kV सिस्टम के लिए उपयुक्त रेटेड इन्सुलेशन स्तर होता है।
5. क्या इन ट्रांसफार्मर को अनुकूलित किया जा सकता है?
   हां, उन्हें विशिष्ट परिचालन आवश्यकताओं जैसे वर्तमान अनुपात या आयामों को पूरा करने के लिए तैयार किया जा सकता है।
