Visão Geral do Transformador Combinado Imerso em Óleo JLS-20KV para Uso Externo

O transformador combinado JLS-20 e JLS-22 imersos em óleo é uma solução robusta e eficiente para medição de energia em sistemas de alta tensão. Ele integra dois transformadores de tensão monofásicos totalmente isolados em uma configuração trifásica V/V, com dois transformadores de corrente conectados em série nas fases A e C.

Este modelo representa uma evolução tecnológica dos transformadores anteriores, incorporando um dispositivo à prova de umidade na tampa do tanque de óleo, que impede eficazmente a entrada de umidade externa, prolongando significativamente sua vida útil e aumentando a proteção contra agentes ambientais. Comparado aos modelos antigos, o JLS-20KV oferece maior capacidade, volume reduzido, peso mais leve e instalação simplificada.

Ideal para circuitos externos com frequência de 50–60Hz e tensão nominal de até 22kV, o JLS-20 é amplamente utilizado na medição de corrente, tensão e energia elétrica. Suas aplicações abrangem subestações rurais e urbanas, estações transformadoras compactas e subestações industriais. Também pode ser equipado com medidores de energia ativa e reativa, tornando-se uma solução versátil para medição de energia em sistemas de alta tensão.

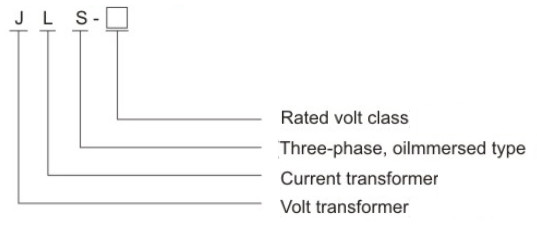

Designação de Tipo do Transformador Combinado JLS-20KV

• J: Transformador de tensão
• L: Transformador de corrente
• S: Tipo trifásico, imerso em óleo
• □: Classe de tensão nominal

Esta designação destaca as principais características do transformador JLS-20.22 para medições precisas em alta tensão.

Visão da Construção do Transformador Combinado JLS-20KV

O tanque de medição inclui dois transformadores de tensão (PT) e dois transformadores de corrente (CT), ambos do tipo eletromagnético. Os PTs e CTs são montados com segurança na placa de fixação do tanque de óleo. O tanque possui formato quadrado com anéis de içamento na tampa para facilitar o manuseio. Outros componentes incluem indicador de nível de óleo, parafuso de aterramento e válvula de drenagem, todos posicionados lateralmente para facilitar manutenção.

Condições de Serviço do Transformador Combinado JLS-20KV

1. Sistema: Adequado para sistemas trifásicos de 50Hz, 20kV/22kV.
2. Temperatura: Operação de -40°C a +40°C.
3. Umidade: Média mensal ≤ 90%.
4. Altitude: ≤ 2000 metros.
5. Ambiente: Livre de gases corrosivos, inflamáveis e poluentes perigosos.

Essas condições asseguram o desempenho ideal e longa vida útil do transformador combinado JLS-20.22 em ambientes externos.

Dados Técnicos do Transformador Combinado Imerso em Óleo JLS-20.22

1. Conformidade com Normas:
   • Tanque de medição: GB17201-2006
   • Transformador de corrente: GB20840.2-2014, GB20840.1-2010
   • Transformador de tensão: GB20840.3-2013, GB20840.1-2010
2. Proteção Contra Raios:
   Deve ser instalado um para-raios de óxido de zinco a uma distância máxima de um metro do equipamento para garantir proteção contra descargas atmosféricas.

Dimensões de Instalação dos Transformadores de Tensão JDZC

Observação para o JLS-22KV (Classe 0.2, Classe 0.2S)

Antes de operar este equipamento, certifique-se de remover o respirador localizado no centro da borracha de vedação do dispositivo à prova de umidade. Esse procedimento é essencial para garantir a eletrificação adequada.

Ao Fazer o Pedido, Especifique:

• Relações de Tensão e Corrente: Informe as relações primárias e secundárias desejadas para tensão e corrente.
• Classe de Precisão e Saída Secundária: Indique a classe de precisão (ex.: 0.2, 0.5) e os parâmetros de saída secundária necessários.
• Classe de Isolamento e Condições Ambientais: Forneça informações sobre a classe de isolamento exigida e condições de operação como altitude, temperatura e nível de poluição.
• Personalizações: Especifique necessidades especiais como design da caixa de medição, dimensões do transformador ou recursos adicionais para atender aplicações específicas.

Para configurações personalizadas ou assistência técnica, entre em contato com nossa equipe.

Perguntas Frequentes sobre o Transformador Combinado JLS-20KV

1. Quais são as principais aplicações do transformador JLS-20KV?
   É utilizado para medição de corrente, tensão e energia em subestações externas, estações compactas e instalações industriais de alta tensão.
2. Como o dispositivo à prova de umidade melhora o desempenho?
   Ele impede a entrada de umidade no tanque, protegendo os componentes internos e prolongando significativamente a vida útil do transformador.
3. O transformador JLS-20KV pode ser personalizado?
   Sim, pode ser adaptado para diferentes relações de tensão/corrente, classes de precisão e dimensões específicas de acordo com a necessidade do projeto.
4. Quais normas o JLS-20KV atende?
   Está em conformidade com as normas GB17201-2006, GB20840.2-2014 e GB20840.3-2013 para tanques de medição, transformadores de corrente e de tensão.
5. Qual é a manutenção recomendada?
   Recomenda-se verificar regularmente o nível de óleo e o estado do dispositivo à prova de umidade para garantir desempenho contínuo e confiável.
6. O transformador JLS-20KV possui proteção contra raios?
   A proteção contra raios não é integrada, mas é obrigatória a instalação de um para-raios de óxido de zinco a até 1 metro do equipamento para segurança contra descargas elétricas.
