Transformador de Tensão Combinado JSZW-10R para Exteriores com Resina Epóxi e Proteção por Fusível
Visão Geral O Transformador de Tensão Combinado JSZW-10R para uso externo de alta tensão foi projetado especificamente para aplicações de alto desempenho em sistemas de energia de 10kV ao ar livre. Este transformador avançado integra medições de tensão e corrente em uma única unidade compacta, oferecendo medição precisa, monitoramento de tensão e proteção de relé. […]
Visão Geral
O Transformador de Tensão Combinado JSZW-10R para uso externo de alta tensão foi projetado especificamente para aplicações de alto desempenho em sistemas de energia de 10kV ao ar livre. Este transformador avançado integra medições de tensão e corrente em uma única unidade compacta, oferecendo medição precisa, monitoramento de tensão e proteção de relé.
Entre seus principais recursos estão a estrutura totalmente encapsulada em resina epóxi, que garante excelente isolamento e proteção contra fatores ambientais. O JSZW-10R suporta as configurações Yo/Yo/[ e Yo/Yo/Yo/[, tornando-se uma solução versátil para diferentes redes de distribuição de energia. O projeto inovador inclui fusíveis integrados para maior segurança e facilidade na manutenção.
Projetado para operar em condições adversas, o JSZW-10R proporciona estabilidade, confiabilidade e segurança a longo prazo em redes elétricas rurais e industriais. É a escolha ideal para aplicações que exigem medição precisa de energia, regulação de tensão e proteção em ambientes externos.

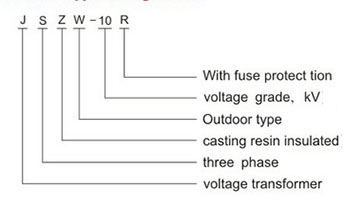

Designação do Tipo: JSZW-10R
- J: Transformador de tensão
- S: Trifásico
- Z: Isolamento com resina moldada
- W: Tipo para uso externo
- 10: Classe de tensão (10kV)
- R: Com proteção por fusível
Esta designação destaca as características estruturais e funcionais do transformador combinado JSZW-10R.
Dados Técnicos do JSZW-10R
| Modelo | Relação de Tensão
(V) |
Classe de Precisão e
Saída Nominal (VA) |
Saída Máxima
(VA) |
Nível de Isolamento
(kV) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6p | ||||
| JSZW-10R | 10000/3/100/3/100/3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW-6R | 6000/3/100/3 | 7.2/32/60 | |||||
| JSZW-3R | 3000/3/100/3 | 3.6/20/40 | |||||
Dimensões e Instalação
Diagrama de Princípio
Diretrizes de Pedido
Ao realizar o pedido, forneça as seguintes informações:
- Relação de Tensão: Especifique as tensões primária e secundária (ex.: 10kV/100V, 10kV/220V)
- Classe de Precisão: Informe a classe desejada (ex.: 0.2, 0.5)
- Saída Nominal: Indique a saída em VA (ex.: 15 VA, 30 VA)
- Configuração: Confirme o tipo de ligação (ex.: Yo/Yo/[ ou Yo/Yo/Yo/[)
- Ambiente: Informe as condições de operação (temperatura, altitude, umidade)
- Requisitos Especiais: Destaque necessidades como nível de isolamento ou recursos adicionais de segurança
Para suporte técnico ou soluções personalizadas, entre em contato com nossa equipe.
Perguntas Frequentes sobre o JSZW-10R
Quais configurações o JSZW-10R suporta?
O transformador suporta as configurações Yo/Yo/[ e Yo/Yo/Yo/[, oferecendo versatilidade para diferentes sistemas de alta tensão.
Quais são as aplicações principais do JSZW-10R?
Projetado para medição de energia precisa, regulação de tensão e proteção em redes de 10kV ao ar livre, tanto rurais quanto industriais.
Como a estrutura em resina epóxi melhora o desempenho?
A resina epóxi oferece excelente isolamento, resistência à umidade e proteção contra contaminantes ambientais, garantindo durabilidade e confiabilidade.
O JSZW-10R pode ser personalizado?
Sim, ele pode ser adaptado em relação à tensão, classe de precisão, configuração de ligação e nível de isolamento para atender demandas específicas.
Qual é a manutenção exigida pelo JSZW-10R?
Requer baixa manutenção, com inspeções periódicas para limpeza, integridade dos fusíveis e funcionamento geral.
Por que o JSZW-10R é ideal para uso externo?
Devido à sua estrutura robusta, proteção por fusíveis integrada e conformidade com normas rigorosas, é ideal para ambientes externos exigentes, garantindo operação segura e confiável.
