Обзор

Трансформаторы напряжения JSZV1-10R, JSZV2-6.10R и JSZV3-10R с изоляцией из эпоксидной смолы предназначены для систем среднего напряжения с номинальной частотой 50 Гц или 60 Гц и уровнями напряжения 3 кВ, 6 кВ и 10 кВ. Эти устройства используются для учета электроэнергии, измерения напряжения и релейной защиты, обеспечивая точность и стабильность в электрических системах.

Основные особенности:

• Изоляция из эпоксидной смолы: Обеспечивает отличные диэлектрические свойства и механическую прочность, гарантируя надежность и долговечность в сложных условиях эксплуатации.
• Полностью закрытая конструкция: Компактная конструкция идеально подходит для внутренней установки, защищая от пыли и влаги.
• Широкий диапазон применения: Подходит для систем среднего напряжения до 10 кВ с частотой 50 Гц или 60 Гц.
• Соответствие стандартам: Изготовлены в соответствии со стандартами IEC186 и GB1207-2006, обеспечивая надежность и безопасность.
• Применение: Трансформаторы серии JSZV широко используются в подстанциях, промышленных системах распределения энергии и системах среднего напряжения для учета энергии и релейной защиты.

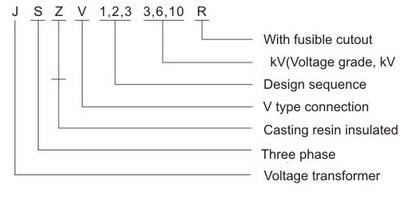

Обозначение типов JSZV1-10R, JSZV2-10R

• J: Трансформатор напряжения
• S: Трехфазный
• Z: Изоляция из литой смолы
• V: V-образное соединение
• 1, 2, 3: Порядковый номер модели
• 3, 6, 10: Класс напряжения (кВ)
• R: С плавким предохранителем

Пример: JSZV1-10R: Модель 1, трансформатор напряжения 10 кВ с изоляцией из эпоксидной смолы.

Условия эксплуатации JSZV1-10R, JSZV2-10R

• Температура: от -5°C до +40°C
• Высота над уровнем моря: ≤1000 м
• Влажность: ≤95% (без конденсации)
• Уровень загрязнения: Класс II
• Установка: В помещении, вертикальное крепление

Конструкция JSZV1-10R, JSZV2-10R

Трансформаторы напряжения JSZV1-10R и JSZV2-10R спроектированы с учетом требований к надежности и безопасности в системах распределения электроэнергии. Их инновационная конструкция обеспечивает высокую долговечность и стабильность работы.

Основные конструктивные особенности:

• Первичная обмотка с плавким предохранителем: Встроенный плавкий предохранитель обеспечивает защиту от перегрузок и коротких замыканий. Предохранитель расположен в первичной клемме, что облегчает замену и упрощает техническое обслуживание.
• Изоляция из эпоксидной смолы: Полностью закрытая изоляция обеспечивает отличные диэлектрические свойства и механическую прочность, а также защищает от влаги, пыли и загрязнений.
• Вторичная обмотка: Стандартные выходные напряжения — 100В, 110В или 220В, что гарантирует точное измерение напряжения и надежное питание измерительных приборов и оборудования.
• Компактная и закрытая конструкция: Компактный дизайн облегчает установку и интеграцию в помещения, а закрытая структура повышает безопасность и стабильность эксплуатации.
• Высокая устойчивость к коротким замыканиям: Плавкий предохранитель соответствует кратковременным токам короткого замыкания трансформатора, предотвращая повреждения и обеспечивая защиту системы.

Технические параметры JSZV1, JSZV2, JSZV3-10R

• Соответствие стандартам GB20840.3-2013 и GB20840.1-2010.
• Соответствует требованиям по частичным разрядам согласно GB20840.
• Встроенный плавкий предохранитель:
  • Тип: XRNP□-12
  • Номинальный ток: 0.2А
  • Отключающая способность: 50 кА

Габариты и установка

Схема подключения

Примечания:

Перед оформлением заказа убедитесь, что указаны следующие параметры для выбора трансформаторов напряжения JSZV1-10R, JSZV2-10R и JSZV3-10R в соответствии с вашими требованиями:

Тип и коэффициент напряжения: Укажите модель (например, JSZV1-10R, JSZV2-10R) и требуемый коэффициент напряжения (например, 10000/3 / 100/3 / 100/3).

Класс точности и номинальная мощность: Укажите требуемый класс точности (например, 0.2, 0.5) и номинальную мощность (например, 75 ВА, 120 ВА).

Уровень изоляции и условия эксплуатации: Укажите номинальный уровень изоляции (например, 12/42/75 кВ) и условия эксплуатации, включая:

• Диапазон температур окружающей среды
• Уровень влажности
• Класс загрязнения

Свяжитесь с нами для получения профессиональной консультации, технической поддержки и индивидуальных решений, адаптированных к вашим требованиям.

Часто задаваемые вопросы (FAQs) для трансформаторов напряжения JSZF-10

1. Каковы основные области применения трансформаторов напряжения JSZF-3, 6, 10?
   Эти трансформаторы предназначены для измерения напряжения, релейной защиты и учета электроэнергии в системах среднего напряжения с частотой 50 Гц или 60 Гц.
2. Каким стандартам соответствуют трансформаторы серии JSZF?
   Серия JSZF соответствует стандартам GB/T20840.1, 3 и IEC61869-1, 3, гарантируя высокое качество и надежность работы.
3. Каковы типичные условия эксплуатации трансформаторов напряжения JSZF?
   Трансформаторы предназначены для использования в помещениях при температуре окружающей среды от -5°C до +40°C и на высоте до 1000 метров над уровнем моря.
4. Можно ли настроить трансформаторы JSZF в соответствии с индивидуальными требованиями?
   Да, доступны различные варианты настройки, включая специальные коэффициенты напряжения, классы точности и уровни изоляции для конкретных условий эксплуатации.
5. Каков уровень изоляции трансформатора JSZF-10?
   Трансформатор JSZF-10 имеет уровень изоляции 12/42/75 кВ, обеспечивая надежную работу в системах среднего напряжения.
6. Как трансформаторы напряжения JSZF гарантируют безопасность эксплуатации?
   Трансформаторы выполнены с изоляцией из литой эпоксидной смолы и имеют полуоткрытую конструкцию, минимизируя воздействие электрических разрядов и обеспечивая стабильную и безопасную работу.
