Описание

Трансформатор напряжения JSZW-10 — это трехфазный наружный трансформатор с изоляцией из литой эпоксидной смолы, предназначенный для использования в энергосистемах с номинальным напряжением 10 кВ и частотой 50 Гц. Трансформатор выполнен в герметичном корпусе с наружным литьем из эпоксидной смолы, обеспечивая долговечность и надежность даже в суровых погодных условиях. Устройство предназначено для измерения напряжения и учета электроэнергии в наружных энергосистемах.

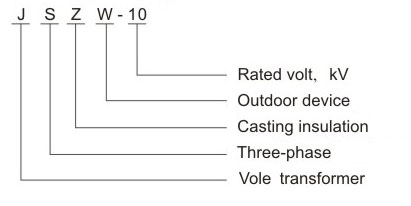

Обозначение типов трансформаторов напряжения JSZW-10

Основные особенности трансформатора напряжения JSZW-10:

• J: «Трансформатор напряжения»
• S: «Наружное устройство»
• Z: «Изоляция из литой эпоксидной смолы»
• W: «Трехфазная конструкция»
• 10: «Класс напряжения (10 кВ)»

Модель JSZW-10 оснащена изоляцией из литой эпоксидной смолы и трехфазной конструкцией, предназначенной для работы в системах на 10 кВ и эксплуатации на открытом воздухе.

Условия эксплуатации трансформатора напряжения JSZW-10

• Высота над уровнем моря: До 3000 метров.
• Температурный диапазон: Максимум +40°C, минимум -5°C.
• Относительная влажность: Среднесуточное значение не превышает 85% при 20°C.
• Условия установки: Отсутствие коррозионных газов.

Эти условия обеспечивают надежную работу трансформатора напряжения JSZW-10 в типичных наружных условиях и соответствуют эксплуатационным стандартам.

Конструкция трансформатора напряжения JSZW-10

Трансформатор напряжения JSZW-10 изготовлен с использованием наружного литья из эпоксидной смолы (Германия CY160) и оснащен полностью герметичной опорной конструкцией. Компактный дизайн обеспечивает отличную климатическую адаптивность. Литье из эпоксидной смолы устойчиво к загрязнениям, ультрафиолетовому излучению и высоким температурам, что делает трансформатор идеальным для теплых регионов. Сердечник трансформатора имеет С-образную структуру и изготовлен из материалов с высокой магнитной проницаемостью.

Первичная и вторичная обмотки скручены вместе и покрыты эпоксидной смолой. Корпус трансформатора надежно закреплен на монтажной пластине, которая также включает клеммную коробку и четыре монтажных отверстия для удобной установки.

Технические параметры трансформатора напряжения JSZW-10

1. Путь утечки: Соответствует требованиям уровня загрязнения класса II.
2. Коэффициент мощности нагрузки: COS φ = 0.8 (с отставанием).
3. Стандарты продукта: GB20840.3-2013, GB20840.1-2010 (Трансформатор напряжения).
4. Основные технические данные: См. таблицу ниже.

Тип	Номинальное соотношение напряжений (В)	Класс точности	Номинальная мощность (ВА)	Предельная мощность (ВА)	Номинальный уровень изоляции (кВ)
JSZW-6	6000/3 /100/3 /100/3	0.2	75, 120, 120	960	7.2/32/60
JSZW-10	10000/3 /100/3 /100/3	0.5	75, 120, 120	960	12/42/75

Примечания:

• По запросу заказчика могут быть изготовлены изделия со специальными характеристиками или повышенной точностью.
• Во время эксплуатации трансформатор может использовать только одно заданное соотношение напряжений. Одновременное использование нескольких соотношений невозможно.

Габариты и схема установки

Индивидуализация трансформаторов напряжения серии JSZW-10

Чтобы трансформаторы серий JSZW-6 и JSZW-10 соответствовали вашим требованиям, укажите:

• Тип и соотношение напряжений: Укажите модель (например, JSZW-6 или JSZW-10) и соотношение напряжений (например, 6000/3 /100/3 или 10000/3 /100/3 /100/3).
• Класс точности и выходная мощность: Укажите желаемый класс точности (например, 0.2, 0.5) и номинальную мощность.
• Уровень изоляции и условия эксплуатации: Укажите уровень изоляции (например, 7.2/32/60 кВ или 12/42/75 кВ) и условия эксплуатации (например, температура, влажность, уровень загрязнения).

Свяжитесь с нами для получения консультации и индивидуальных решений.

Часто задаваемые вопросы (FAQs) о трансформаторах напряжения JSZW-10

1. Каковы основные области применения трансформатора JSZW-10?
   JSZW-10 предназначен для наружных энергосистем с напряжением 10 кВ. Он используется для измерения напряжения, учета электроэнергии и релейной защиты в сетях среднего напряжения.
2. Как изоляция из литой эпоксидной смолы улучшает эксплуатационные характеристики?
   Изоляция из эпоксидной смолы обеспечивает отличную изоляцию, устойчивость к ультрафиолетовому излучению и долговечность в суровых условиях, гарантируя надежность и минимальное обслуживание.
3. Можно ли настроить трансформатор JSZW-10 под конкретные требования?
   Да, доступны варианты индивидуализации, включая специальные соотношения напряжений, классы точности (например, 0.2, 0.5) и уровни изоляции для удовлетворения конкретных потребностей.
4. Для каких условий эксплуатации подходит трансформатор JSZW-10?
   Трансформатор надежно работает при температуре от -5°C до +40°C, на высоте до 3000 м и в условиях, соответствующих стандартам уровня загрязнения II.
5. Как трансформатор гарантирует безопасность и надежность?
   Полностью закрытая конструкция, изоляция из литой эпоксидной смолы с защитой от УФ-излучения и соответствие международным стандартам, таким как GB20840.3-2013, гарантируют безопасность и надежность эксплуатации.
6. Какое обслуживание требуется для трансформатора JSZW-10?
   Обслуживание минимально и включает периодическую очистку от загрязнений и проверку работоспособности устройства.
