Огляд

Трифазний комбінований трансформатор напруги JSZV12-20R із епоксидною ізоляцією та запобіжником спеціально розроблений для використання в XGW-12 — зовнішньому металевому комплектному розподільчому пристрої змінного струму. Ця модель має первинну обмотку із вбудованим запобіжником для підвищеного захисту. Вона не тільки забезпечує вимірювальну напругу 100В, але й подає робочу напругу 220В для вимикачів, гарантуючи надійність та ефективність роботи.

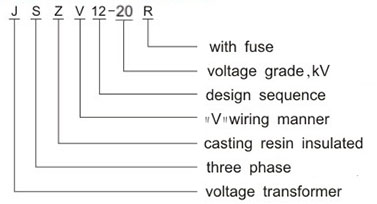

Позначення типу JSZV12-20R

• J: Трансформатор напруги
• S: Трифазний
• Z: Ізоляція із литої смоли
• V: Схема з’єднання “V”
• 12-30: Клас напруги (20кВ)
• R: Із запобіжником

Конструктивна схема JSZV12-20R

Внутрішній повністю герметичний трифазний трансформатор напруги JSZV12-20R з епоксидною ізоляцією та запобіжником розроблений для підвищеної надійності та компактності. Завдяки первинним обмоткам із вбудованим запобіжником і схемі з’єднання типу V, трансформатор забезпечує безпечну та ефективну експлуатацію.

Корпус виконано методом лиття епоксидної смоли, що гарантує повну герметичність та високу механічну міцність. Запобіжник інтегровано у вивідний первинний клемник, що спрощує заміну. Його номінальний струм точно відповідає здатності трансформатора витримувати коротке замикання, оптимізуючи простір при монтажі.

Окрім вихідної напруги 100В для вимірювання, трансформатор також має виходи на 110В та 220В, що дозволяє стабільно живити механізми керування. Ідеальне рішення для систем, де потрібна компактність, багатофункціональність і надійна трансформація напруги.

Умови експлуатації трансформатора напруги JSZV12-20R

• Діапазон температур: Надійна робота від -5°C до +40°C.
• Висота над рівнем моря: До 1000 метрів.
• Вологість: Підходить для умов з відносною вологістю до 80%.
• Середовище: Не повинно містити агресивних речовин, парів або осадів.
• Стійкість до пилу: Не призначено для зон з провідним пилом (вуглецевим або металевим).
• Механічна стабільність: Стійкий до вібрацій і ударів у звичайних умовах.

Для індивідуальних рішень або додаткових технічних специфікацій звертайтесь до наших технічних фахівців.

Технічні параметри трансформатора напруги JSZV12

• Коефіцієнт потужності навантаження: COSΦ = 0.8 (відстаючий).
• Висота над рівнем моря: ≤1000м, відповідає рівню забруднення II.
• Відповідність стандартам: GB1207-1997 (трансформатори напруги).

Форма 1: Технічні характеристики трансформаторів для вимірювання. Для індивідуальних вимог звертайтесь до технічного відділу.

Тип	Номінальна напруга (В)	Клас точності та номінальне навантаження (ВА)		Макс. навантаження (ВА)	Номінальний рівень ізоляції (кВ)
		Клас 0.2	Клас 0.5
JSZV12-20R	20000/100	30	50	500	24/65/125
JSZV12-20R	20000/100/100	20		600
JSZV12-20R	20000/220	20
JSZV12-20R	20000/100/220	20

Габарити та монтаж трансформатора JSZV12

Схема принципова

Рекомендації щодо замовлення

• Напруга та конфігурація: Сумісність з 10кВ системами, схема “V” або однофазна.
• Призначення: Вимірювання, облік або живлення допоміжних ланцюгів (100В/220В).
• Умови експлуатації: Перевірити відповідність температури, вологості, висоти.
• Безпека: Перевірити наявність запобіжника та обслуговування.

Індивідуальні запити: Для нестандартних потреб звертайтесь до нашого технічного відділу.



Поширені запитання (FAQs) про трансформатор напруги JSZV12-20R

1. Яке основне призначення трансформатора JSZV12-20R?
JSZV12-20R оптимізований для XGW-12 зовнішніх комплектних щитів, забезпечуючи точне вимірювання напруги, облік енергії та живлення допоміжних ланцюгів у системах на 10–20кВ.

2. Як запобіжник підвищує рівень безпеки?
Вбудований запобіжник захищає первинну обмотку від короткого замикання, знижуючи ризик пошкоджень і збоїв у роботі системи.

3. Чи може JSZV12-20R працювати у вологому середовищі?
Так, при відносній вологості не більше 80% та за відсутності корозійних речовин і провідного пилу.

4. Які доступні варіанти індивідуального налаштування?
Можлива адаптація під розширені температурні діапазони, нестандартні вихідні напруги та умови експлуатації на висоті.

5. Як забезпечується надійна ізоляція трансформатора?
Ізоляція з епоксидної смоли забезпечує стійкість до вологи, старіння та механічних впливів, гарантуючи довговічну роботу.

6. Чому варто обрати JSZV12-20R?
Це компактне та універсальне рішення з високим ступенем безпеки, легким обслуговуванням і відповідністю міжнародним стандартам – ідеальне для сучасних енергетичних систем.
