Přehled

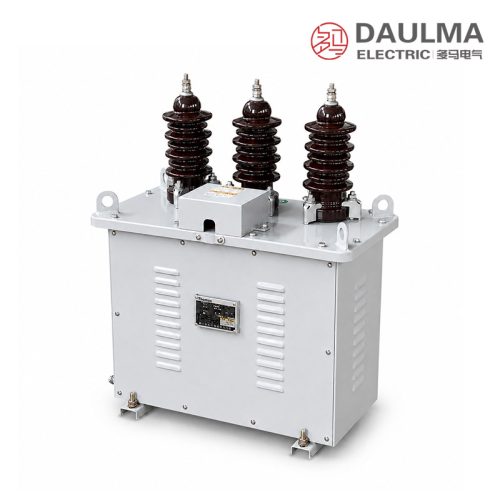

JSZW2-10W je trojfázový venkovní napěťový měnič zalitý v epoxidové pryskyřici, určený pro distribuční systémy středního napětí 10 kV. Využívá pokročilou izolační technologii na bázi epoxidové pryskyřice, která zajišťuje vysokou dielektrickou pevnost a dlouhodobou spolehlivost i v náročných venkovních podmínkách.
Tento měnič podporuje více tříd přesnosti (0,2; 0,5; 1) a jmenovité výstupní výkony od 60 do 240 VA, což jej činí vhodným jak pro měřicí, tak pro ochranné aplikace. Splňuje standardní požadavky na venkovní měření napětí v rozvodnách, průmyslových provozech i distribučních sítích a nabízí bezúdržbový provoz s izolační úrovní 7,2/32/60 kV.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napětí soustavy | 10 kV |
| Izolační úroveň | 7,2/32/60 kV |
| Třídy přesnosti | 0,2; 0,5; 1 |
| Jmenovitý výstup | 60–240 VA |
| Fázové uspořádání | Trojfázové |
| Připojení primární strany | Hvězda |
| Připojení sekundární strany | Hvězda |
| Kmitočet | 50 Hz |
| Hmotnost | 75 kg |
Konstrukce
JSZW2-10W má robustní konstrukci z epoxidové pryskyřice, která zcela obaluje všechny aktivní komponenty a poskytuje vynikající mechanickou pevnost a ochranu proti vlivům prostředí. Izolační systém je plně utěsněn proti pronikání vlhkosti a odolný vůči UV záření, což zajišťuje stabilní výkon při venkovní instalaci. Primární a sekundární vinutí jsou uspořádána ve hvězdovém zapojení pro zajištění vyvážených trojfázových napěťových signálů. Kompaktní a lehká konstrukce (75 kg) usnadňuje montáž na sloupy nebo rozvodné konstrukce bez nutnosti rozsáhlé nosné infrastruktury. Všechny vnější povrchy jsou hladké a hydrofobní, což minimalizuje usazování nečistot a zvyšuje dlouhodobou dielektrickou spolehlivost.
Technické parametry
Provozní podmínky
- Umístění: Venkovní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -5 °C až +40 °C
- Nadm. výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Epoxidová pryskyřice
- Kmitočet: 50 Hz nebo 60 Hz
- Uzemnění: Připojte neutrální svorku dle místních elektrotechnických předpisů
- Údržba: Minimální údržba (konstrukce z epoxidové pryskyřice)
Technické parametry
Měnič JSZW2-10W je venkovní napěťový měnič s izolací z epoxidové pryskyřice určený pro soustavy 10 kV. Má trojfázové uspořádání, pracuje v okolní teplotě -5 °C až +40 °C a je určen pro nadmořské výšky do 1000 m (vyšší na vyžádání). Zařízení splňuje normy GB20840.3-2013 a IEC61869-3:2011 a podporuje více tříd přesnosti s výstupním výkonem až 600 VA.
| Typ | Jmenovitý
převod |
Třída přesnosti a
jmenovitý výstup (VA) |
Max.
výstup |
|
|---|---|---|---|---|
| JSZW2-6W | 6000/√3 : 100/√3 : 100/3 | 0,2/6P(3P) | 45/120 | 600 VA |
| 0,5/6P(3P) | 90/120 | |||
| 1/6P(3P) | 150/120 | |||
| JSZW2-10W | 10000/√3 : 100/√3 : 100/3 | 0,2/6P(3P) | 60/120 | 600 VA |
| 0,5/6P(3P) | 150/120 | |||
| 1/6P(3P) | 240/240 | |||
Instalace a zapojení

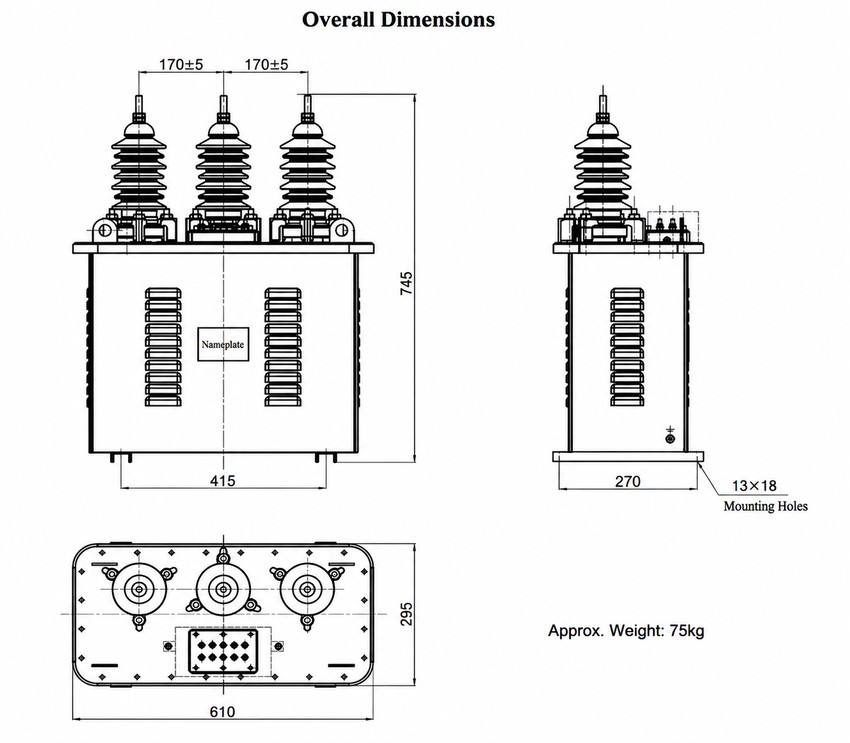

Montážní schéma
Venkovní napěťový měnič JSZW2-10W s epoxidovou izolací je určen k montáži na nosnou konstrukci nebo rám rozváděče pomocí dodaných montážních otvorů (13×18 mm). Zajistěte dostatečnou vzdálenost kolem zařízení pro ventilaci a přístup při údržbě. Tři vysokonapěťové izolátory jsou rozmístěny v rozteči 170±5 mm, aby odpovídaly standardním konfiguracím sběrnic.

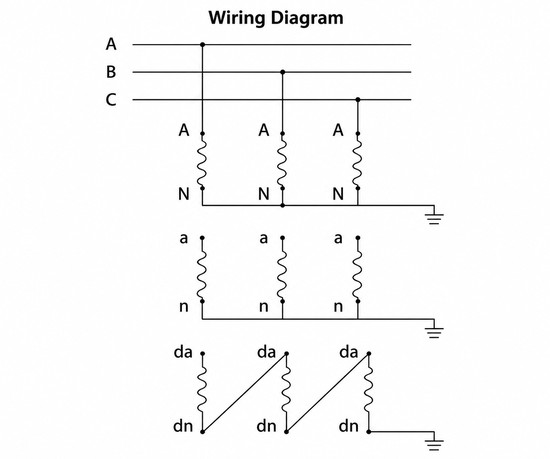

Schéma zapojení
Připojte primární svorky A, B a C k příslušným fázím trojfázové soustavy. Neutrální svorka N musí být připojena k zemnímu vodiči soustavy. Sekundární svorky poskytují snížené napěťové signály pro měřicí přístroje a ochranná relé. Sekundární obvod musí být vždy uzemněn v neutrálním bodu kvůli bezpečnosti a přesnosti měření. Před uvedením měniče do provozu ověřte shodu jmenovitého převodu s parametry soustavy.
Výběr a časté otázky
Návod pro výběr
- Vyberte pro soustavu 10 kV s izolační úrovní 7,2/32/60 kV.
- Zvolte třídu přesnosti 0,2 pro vysoce přesné měření, 0,5 pro standardní měření nebo 1 pro obecné měření.
- Určete jmenovitý výstup (60, 150 nebo 240 VA) podle požadavků připojené zátěže.
- Upřesněte kmitočet soustavy: 50 Hz nebo 60 Hz.
- Ověřte vhodnost pro venkovní instalaci ve vašem provozním prostředí.
- Při zadání objednávky uveďte požadované množství.
Často kladené otázky
Otázka 1: Co je to napěťový měnič s epoxidovou izolací?
Napěťový měnič s epoxidovou izolací využívá místo oleje nebo porcelánu pokročilou izolaci z litiny v epoxidové pryskyřici, která zajišťuje vynikající odolnost proti vlhkosti, ochranu před UV zářením a bezúdržbový provoz pro spolehlivé venkovní použití ve středním napětí.
Otázka 2: Jaké jsou výhody epoxidové izolace u venkovních napěťových měničů?
Epoxidová izolace poskytuje vynikající odolnost proti vlhkosti, dlouhodobou stabilitu vůči UV záření, vysokou dielektrickou pevnost (7,2/32/60 kV) a utěsněnou bezúdržbovou konstrukci – ideální pro náročné venkovní prostředí.
Otázka 3: Jaké třídy přesnosti jsou k dispozici pro měnič JSZW2-10W?
Měnič JSZW2-10W je k dispozici v třídách přesnosti 0,2 (pro vysoce přesné měření), 0,5 (pro standardní měření) a 1 (pro obecné měření). Výběr proveďte podle požadavků vaší aplikace na přesnost a zátěž.
Otázka 4: Vyžaduje měnič JSZW2-10W pravidelnou údržbu?
Ne. Konstrukce z litiny v epoxidové pryskyřici je bezúdržbová. Doporučují se pouze pravidelné vizuální kontroly na mechanické poškození, není třeba kontrolovat olej ani čistit měnič.
Otázka 5: Jakým normám měnič JSZW2-10W vyhovuje?
Měnič JSZW2-10W splňuje čínskou národní normu GB20840.3-2013 a mezinárodní normu IEC61869-3:2011, což zajišťuje kompatibilitu se světovými systémy měření a ochrany ve středním napětí.
Otázka 6: Jaké informace jsou potřebné pro správné objednání měniče JSZW2-10W?
Při objednávce uveďte: typ (JSZW2-10W), napětí soustavy (10 kV), třídu přesnosti (0,2; 0,5 nebo 1), jmenovitý výstup (60, 150 nebo 240 VA), kmitočet (50 Hz nebo 60 Hz), typ venkovní instalace a požadované množství.
Často kladené otázky
Q1: Lze tento 10kV napěťový měnič instalovat do nadmořské výšky nad 1000 metrů?
Ano, standardní provedení je do 1000 m. Pro vyšší nadmořské výšky je nutná individuální konfigurace na vyžádání. Kontaktujte nás pro upřesnění technických parametrů.
Q2: Jaké mezinárodní normy tento venkovní napěťový měnič splňuje?
Zařízení je vyráběno v souladu s normami GB20840.3-2013 a IEC61869-3:2011. Tyto standardy zajišťují bezpečný provoz ve venkovních rozvodnách. Certifikáty jsou k dispozici na vyžádání.
Q3: Jakým způsobem se provádí uzemnění neutrální svorky při instalaci?
Neutrální svorku je nutné připojit dle platných místních elektrotechnických předpisů. Správné uzemnění je klíčové pro ochranu proti přepětí a přesné měření. Postup konzultujte s projektantem.
Q4: Kterou třídu přesnosti zvolit pro fakturační měření a ochranu?
Pro fakturační měření doporučujeme třídu 0,2, zatímco třída 0,5 nebo 1 je vhodná pro běžná měření. Maximální výstupní výkon je 600 VA. Požadovanou třídu specifikujte při objednávce.
Q5: Jaké je povolené provozní teplotní rozmezí pro tento měnič?
Měnič je konstruován pro venkovní provoz při okolní teplotě od -5 °C do +40 °C. Epoxidová izolace zajišťuje odolnost vůči povětrnostním vlivům a minimální nároky na údržbu.
Q6: Je tento třífázový měnič vhodný pro venkovní distribuční sítě?
Ano, typ JSZW2-10W je primárně určen pro venkovní rozváděče a distribuční body do 10 kV. Epoxidová pryskyřice poskytuje vysokou mechanickou a klimatickou odolnost.
