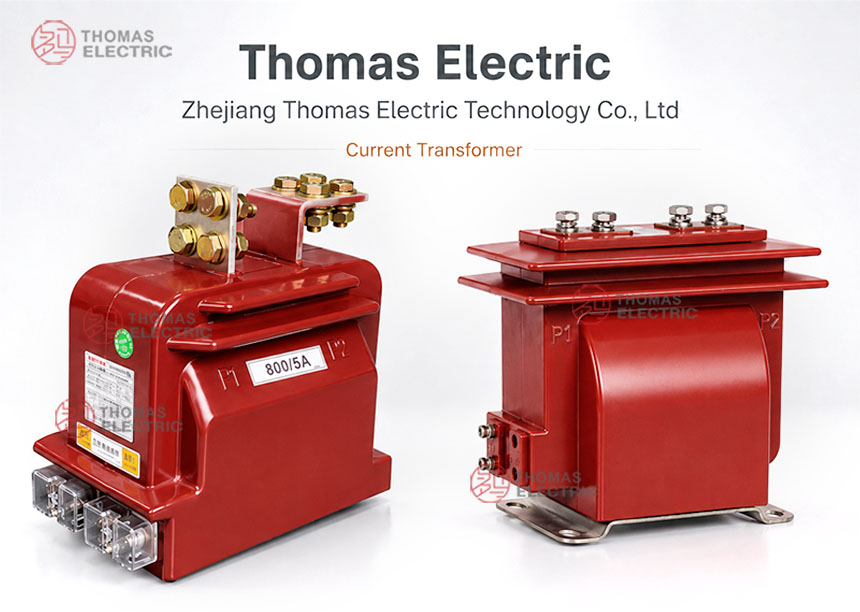

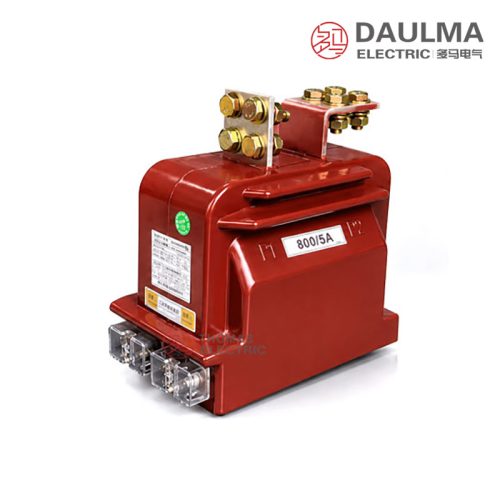

Přehled
Proudový transformátor LZJC6-10/145 / LZJC-12 je jednofázové zařízení určené pro vnitřní instalaci v distribučních sítích středního napětí 10 kV, 11 kV a 12 kV. Izolace z litiny epoxidové pryskyřice tvoří plně uzavřenou konstrukci, která zcela obaluje primární vinutí, sekundární vinutí a toroidní magnetické jádro, čímž zajišťuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a mechanickou stabilitu.
Zařízení je navrženo pro spolehlivý provoz v kompaktních vnitřních rozvaděčích a slouží k měření proudu, elektroměrovému účtování, monitorování vývodů a ochraně relé v jednofázových nebo třífázových soustavách o frekvenci 50 Hz nebo 60 Hz. Drážkovaný vnější povrch zvyšuje délku průrazné dráhy, což umožňuje jeho nasazení i ve vlhkém nebo znečištěném vnitřním prostředí, a splňuje požadavky norem pro měřicí a ochranné aplikace ve středním napětí.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Třída napětí | 10 kV / 11 kV / 12 kV |
| Jmenovitá izolační úroveň | 12/42/75 kV |
| Jmenovitá frekvence | 50 Hz / 60 Hz |
| Jmenovitý sekundární proud | 1 A nebo 5 A |
| Rozsah primárního proudu | Standardní i nestandardní převody dle požadavku |
| Konfigurace jader | Měřicí, ochranné nebo kombinované |
| Izolační materiál | Lité epoxidové pryskyřice |
| Způsob instalace | Vnitřní, libovolná orientace |
| Aplikace | Měření, účtování, ochrana, monitorování |
| Kompatibilita se systémem | Rozvaděče s vzduchovou izolací, distribuční skříně |
| Vnější izolace | Drážkovaný povrch pro zvýšenou průraznou dráhu |
| Konstrukce | Plně uzavřená, jednofázová |

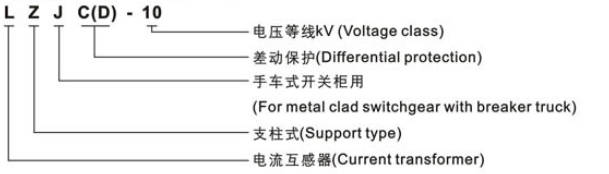

Označení modelu

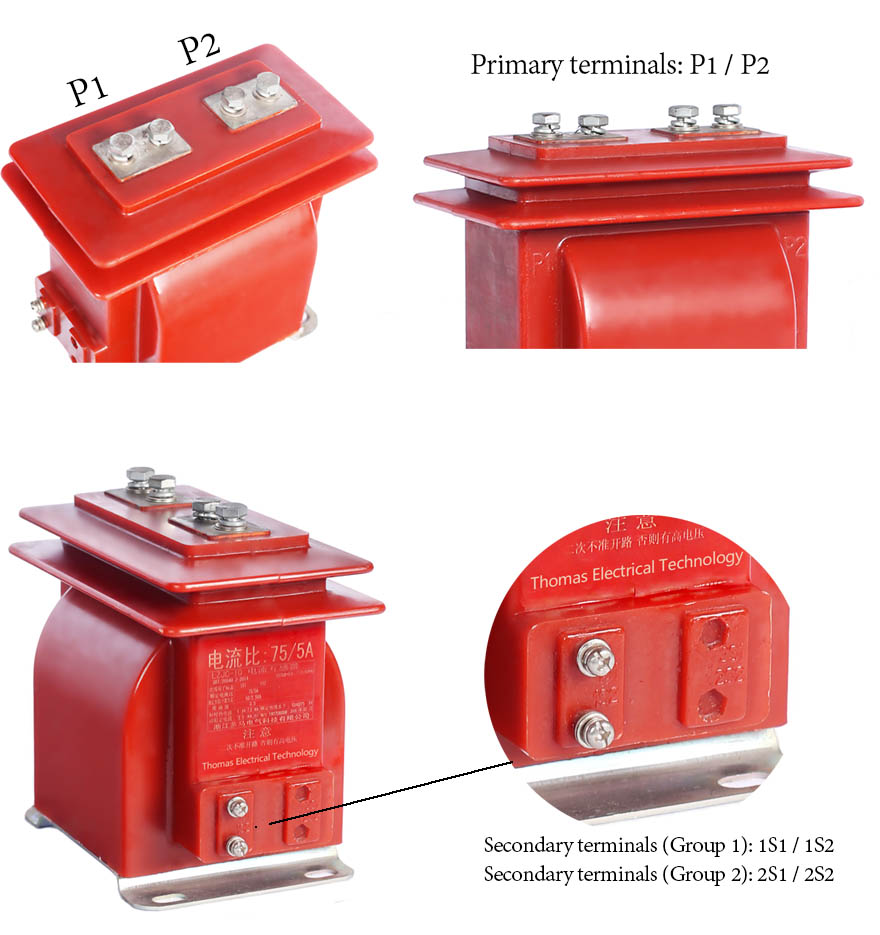

Konstrukce
Proudový transformátor LZJC6-10/145 / LZJC-12 využívá monolitickou konstrukci z litiny epoxidové pryskyřice, která zcela obaluje toroidní magnetické jádro, primární vodič a sekundární vinutí do jednoho pevného izolačního tělesa. Tato konstrukce zajišťuje vynikající elektrickou izolaci mezi vysokonapěťovým primárním a nízkonapěťovým sekundárním obvodem, vysokou mechanickou pevnost a odolnost proti vlivům prostředí, jako je vlhkost a prach. Vnější povrch je opatřen podélnými drážkami, které prodlužují průraznou dráhu a zlepšují vlastnosti při znečištění a vlhkosti ve vnitřních rozvaděčích. Kompaktní a lehké těleso integruje funkce proudového převodu, izolace a mechanického upevnění do jednotky, což umožňuje flexibilní montáž v libovolné orientaci i v omezeném prostoru rozvaděče bez potřeby dodatečného upevňovacího materiálu.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní rozvaděče středního napětí
- Síťové napětí: třída 10 kV, 11 kV nebo 12 kV
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Nejvyšší napětí zařízení: 12 kV
- Okolní teplota: referenční rozsah −25 °C až +40 °C nebo dle požadavku projektu
- Prostředí instalace: bez silného vibrací, výbušných látek, korozivních plynů, hustého vodivého prachu a abnormální kondenzace.
- Zvláštní podmínky: Pro provoz ve vysoké nadmořské výšce, při vysoké vlhkosti, v pobřežních oblastech, při silném znečištění, velkých teplotních výkyvech nebo speciálních podmínkách skříně doporučujeme před objednáním technické potvrzení.
Technické parametry
Transformátory LZJC6-10/145 a LZJC-12 jsou proudové transformátory z litiny epoxidové pryskyřice pro napětí 10–12 kV určené pro vnitřní rozvaděče. Mají plně uzavřenou izolaci z epoxidové pryskyřice, pracují v teplotním rozsahu −25 °C až +40 °C (rozšířitelném dle projektu) a splňují normy IEC 60044-1 nebo IEC 61869. Jmenovité primární proudy jsou v rozsahu 5 A až 1000 A se sekundárními možnostmi 1 A nebo 5 A a podporují kombinace přesnosti pro měření i ochranu.
| Typ | Jmenovité napětí (kV) |
Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Kombinace tříd přesnosti |
Jmenovitá sekundární
zátěž (VA) |
Faktor přesnosti pro 10P |
Jmenovitý krátkodobý tepelný proud Ith/1 s (kA r.m.s.) |
Jmenovitý dynamický proud Idyn (kA špička) |
Hmotnost (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 0,5
0,2S 0,2 |
5P
10P |
|||||||||
| LZJ-10 | 10 | 5–400 | 5 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 15 | 10 | 60 I1n | 150 I1n | 14 |
| 600 | 50 I1n | 120 I1n | ||||||||
| 800 | 50 I1n | 100 I1n | ||||||||
| 1000 | 45 I1n | 90 I1n | ||||||||
| LZJD-10 LZJC-10 |
5–400 | 15 | 90 I1n | 160 I1n | ||||||
| 600 | 60 I1n | 150 I1n | ||||||||
| 800 | 50 I1n | 120 I1n | ||||||||
| 1000 | 45 I1n | 90 I1n | ||||||||
Instalace a zapojení

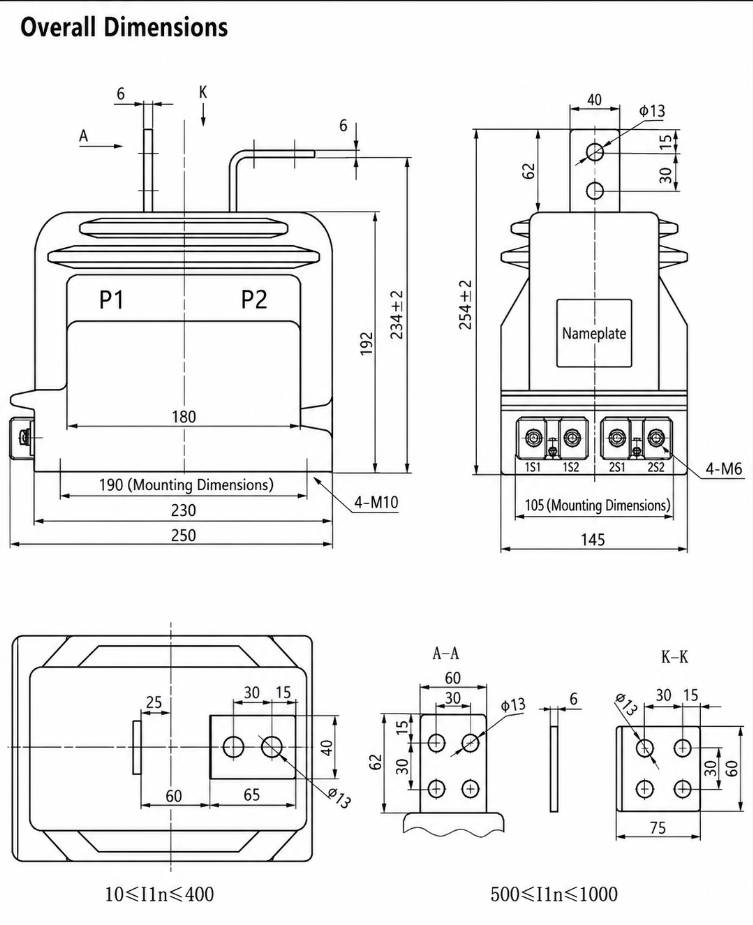

Montážní schéma
Proudové transformátory LZJC6-10/145 a LZJC-12 jsou navrženy pro instalaci ve vnitřních rozvaděčích s možností montáže v libovolné orientaci. Těleso z litiny epoxidové pryskyřice umožňuje flexibilní umístění i v kompaktních skříních, zatímco drážkovaná vnější izolace zvyšuje dielektrické vlastnosti. Poloha primárních a sekundárních svorek i upevňovacích otvorů musí být před výrobou rozvaděče ověřena podle schváleného rozměrového výkresu.
Výběr a časté otázky
Průvodce výběrem
- Potvrďte přesné rozměrové schéma modelu LZJC6-10/145 nebo LZJC-12. Prvek „145“ není ve zdroji jednoznačně definován a nesmí být interpretován jako napětí, zátěž nebo rozměr bez ověření výrobního kódu a výkresu výrobce.
- Zvolte převod v rozsahu 5 A–1000 A a sekundární proud 1 A nebo 5 A. Proveďte výpočty zátěže a kabelového zatížení; detailní tabulka zkratových hodnot je uvedena pro sekundární proud 5 A – konfigurace s 1 A vyžaduje samostatné potvrzení.
- Specifikujte třídy jader i jmenovité výstupy. Možnosti zahrnují kombinace 0,2S/0,2S, 0,2S/0,5, 0,2S/10P a 0,5/10P s referenčními hodnotami 10 VA a 15 VA, které musí být přiděleny každému vinutí zvlášť.
- Slučte FS a ALF s danou aplikací. Pro měřicí jádro zvolte FS 5 nebo FS 10 (ochrana přístrojů), pro ochranné jádro ALF 10 nebo hodnotu dle projektu; tyto parametry mají odlišné účely.
- Ověřte prostředí, orientaci a odolnost proti zkratu. Potvrďte teplotní rozsah −25 °C až +40 °C, nadmořskou výšku, skutečnou průraznou dráhu, částečné výboje, polohu upevňovacích otvorů, přístupnost svorek a dobu tepelného a dynamického proudu specifickou pro daný převod.
Často kladené otázky
Otázka 1: Co znamená „145“ v označení LZJC6-10/145?
Na poskytnuté stránce není tento údaj jednoznačně definován a pravděpodobně jde o konstrukční nebo rozměrový kód. Považujte jej za výrobce specifické označení a před porovnáním nebo náhradou si jej ověřte v katalogovém výkresu.
Otázka 2: Jaký je přínos drážkovaného povrchu z pryskyřice?
Drážky prodlužují vnější unikovou dráhu a zlepšují vlastnosti při vlhkosti nebo znečištění ve vnitřních prostorách. Přesto závisí vhodnost na certifikované průrazné dráze a třídě znečištění dle projektu.
Otázka 3: Lze získat dva výstupy třídy 0,2S?
Ano, konfigurace 0,2S/0,2S je uvedena pro dva přesné měřicí obvody, za předpokladu dodržení stanoveného jmenovitého výkonu a uspořádání svorek každého jádra.
Otázka 4: Jaký je rozdíl mezi FS a ALF?
FS omezuje násobek jmenovitého proudu, při kterém chyba měřicího jádra stoupá, a chrání tak přístroje. ALF definuje, do jaké míry ochranné jádro zachovává deklarovanou přesnost při zkratových proudech.
Otázka 5: Je vhodný pro provoz při −25 °C?
Stránka uvádí −25 °C jako dolní referenční okolní teplotu. Ověřte kvalifikaci pryskyřice, přesnost, ochranu proti kondenzaci a celkové teplotní hodnocení rozvaděče pro konkrétní lokalitu.
Otázka 6: Lze jej montovat v libovolné poloze?
Je uvedena flexibilní orientace, avšak mechanické zatížení, síly v přípojnicích, vůle, přístupnost svorek a odvod tepla musí být schváleny pro zvolenou polohu na konečném výkresu.
Otázka 7: Jsou údaje o zkratových proudech platné i pro verze se sekundárním proudem 1 A?
Detailní řádky jsou uvedeny jako násobky pro 5 A. Nepřevádějte je automaticky na verzi 1 A; vyžádejte si data o tepelném, dynamickém a ochranném výkonu specifická pro daný převod včetně požadované krátkodobé doby trvání.
Často kladené otázky
Q1: Lze tento 10kV proudový transformátor použít v sítích 11 kV?
Ano, po potvrzení projektu. Transformátor je určen pro sítě 10, 11 i 12 kV. Uveďte přesné síťové napětí pro tovární verifikaci.
Q2: Jaké jsou podmínky prostředí pro instalaci do rozvaděče?
Instalace vyžaduje vnitřní rozvaděče bez vibrací, výbušných látek a korozivních plynů. Pro vysokou nadmořskou výšku nebo znečištění kontaktujte nás pro technické posouzení.
Q3: Kdy je nutné vyžádat technické potvrzení před objednáním?
Je to nutné pro vysokou nadmořskou výšku, pobřežní oblasti, vysokou vlhkost nebo velké teplotní výkyvy. Standardní rozsah je −25 °C až +40 °C.
Q4: Které rozsahy primárních a sekundárních proudů jsou k dispozici?
K dispozici jsou primární proudy 5 až 1000 A a sekundární 1 A nebo 5 A. Pro atypické poměry kontaktujte obchodní oddělení.
Q5: Proč je epoxidová izolace vhodná pro vnitřní rozvaděče?
Poskytuje plně uzavřenou izolaci odolnou proti prachu a kondenzaci. Splňuje normy IEC 60044-1 a IEC 61869 pro bezpečný provoz.
Q6: Jak postupovat při instalaci v prostředí s vysokou vlhkostí?
Vyžaduje se individuální technické potvrzení před objednáním. Standardní provedení pokrývá teploty −25 °C až +40 °C bez abnormální kondenzace.
