Obecný popis
JDZC3-10 je napěťový transformátor pro vnitřní instalaci z lité epoxidové pryskyřice, určený pro rozváděče středního napětí 6 kV, 10 kV a 12 kV. Robustní konstrukce z epoxidové pryskyřice zajišťuje spolehlivou dielektrickou pevnost a vysokou mechanickou stálost v vnitřním prostředí.
Transformátor poskytuje přesná sekundární napětí vhodná pro měření, monitorování a napájení pomocných obvodů. Standardní provedení zahrnuje vinutí 100 V pro měřicí nebo ovládací obvody a samostatné vinutí 220 V pro napájení pomocných obvodů. Splňuje platné normy IEC a národní normy pro měřicí transformátory středního napětí pro vnitřní instalaci a je určen pro uzavřená kovová pouzdra, kde je rozhodující malý zástavbový prostor a dvojitá funkce výstupu.
Přehled jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napětí soustavy | 6 kV / 10 kV / 12 kV |
| Primární napětí | Podle soustavy (například 10/√3 kV) |
| Sekundární napětí (měření) | 100 V |
| Sekundární napětí (pomocné) | 220 V |
| Třída přesnosti (měření) | 0,2; 0,5 nebo 1 (podle specifikace) |
| Tepelný výkon | Podle IEC 61869-3 |
| Izolační úroveň | Podle kategorie napětí soustavy |
| Kmitočet | 50 Hz nebo 60 Hz |
| Počet fází | Jednofázový |
| Montážní poloha | Svislá, uvnitř budovy |
| Izolační materiál | Litá epoxidová pryskyřice |
| Pomocný výstup | Vinutí 220 V volitelně |
Konstrukce

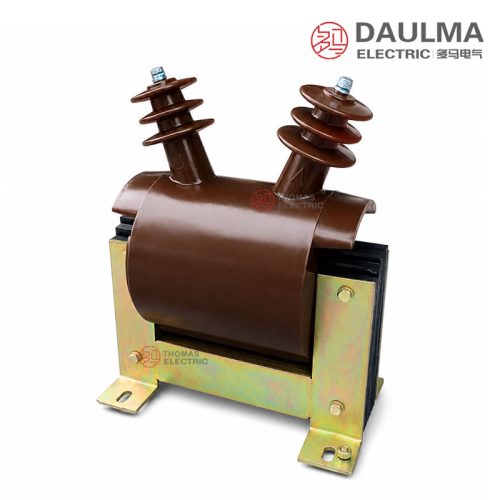

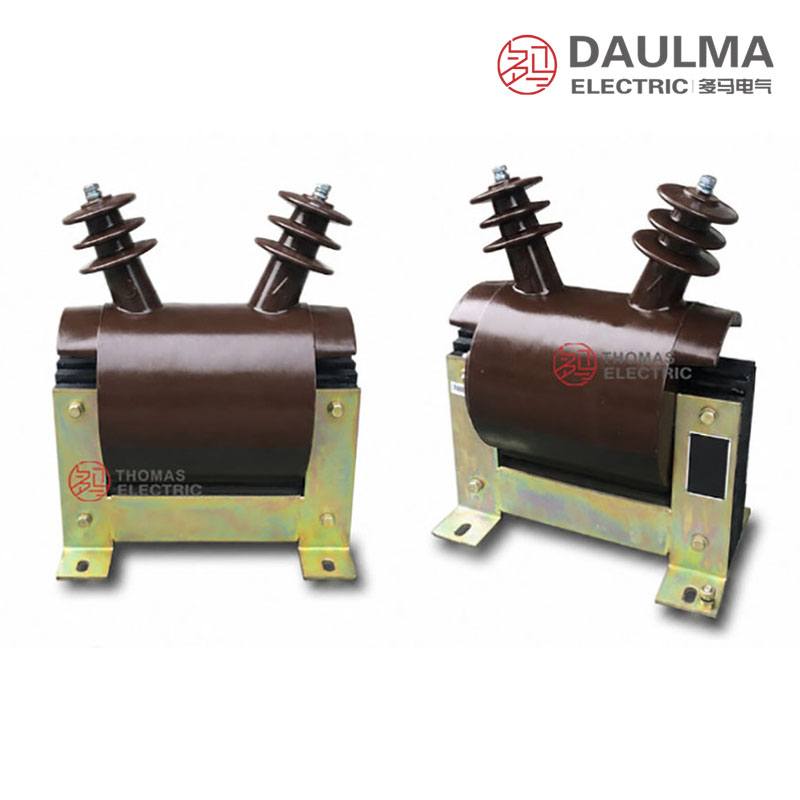

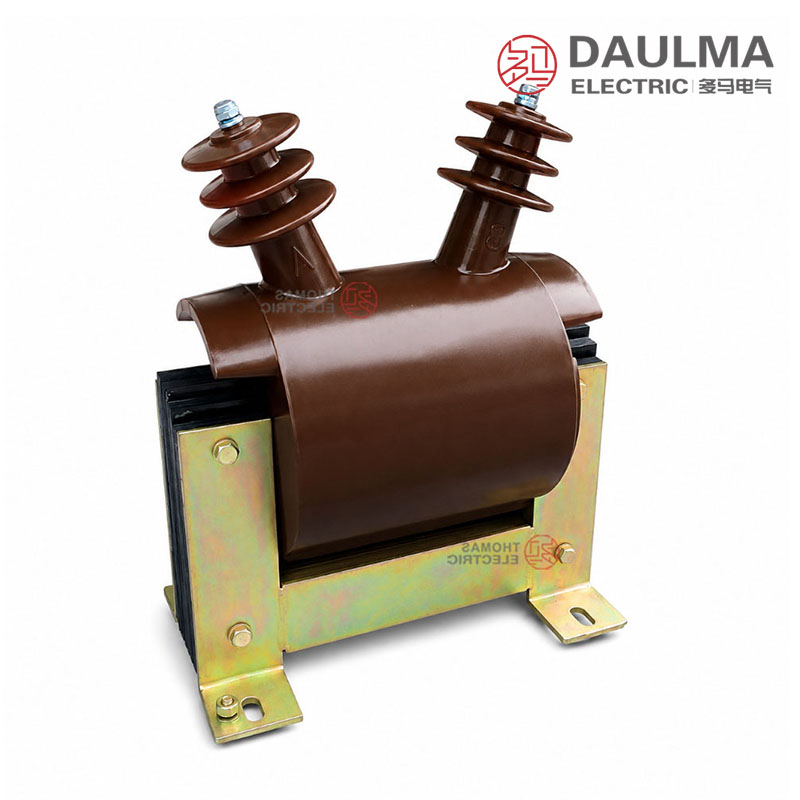

JDZC3 má robustní konstrukci z lité epoxidové pryskyřice, která uzavírá primární i sekundární vinutí do plného tělesa bez vzduchových dutin. Toto řešení poskytuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a mechanickou trvanlivost, což je ideální pro vnitřní prostředí středního napětí. Jadro je z válcované orientované křemíkové oceli s vysokou permeabilitou, což zajišťuje nízké ztráty a stálou přesnost. Svorky jsou zapuštěny do tělesa z pryskyřice s jasným označením polarity. Celek je samohasící, nevyžaduje údržbu a je dimenzován na dlouhodobý provoz v kovových pouzdrech bez ventilace i bez zvláštního klimatického řízení.
Technické parametry
Provozní podmínky
- Teplota okolí: od -5 °C do +40 °C
- Prostředí instalace: Montáž do vnitřních rozváděčů
Technické parametry
JDZC3 je napěťový transformátor pro vnitřní instalaci z lité epoxidové pryskyřice pro soustavy 6 kV, 10 kV a 12 kV. Má litou izolaci z pryskyřice, pracuje od -5 °C do +40 °C a vyhovuje normám GB 1207-2006 a IEC 60044-2:2003.
| Jmenovité napětí(kV) |
Třída přesnosti / jmenovitý výkon (VA) |
Maximální výkon (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (měření nebo monitorování) |
2a-2b (napájení pomocných obvodů) |
|||||
| Výstupní napětí(V) |
Třída přesnosti |
Jmenovitý výkon(VA) |
Výstupní napětí(V) |
Jmenovitý výkon(VA) |
||
| 10000 | 100 | 0.2/0.5 | 60/100 | 220 | 1000 | 2000 |
Instalace a zapojení

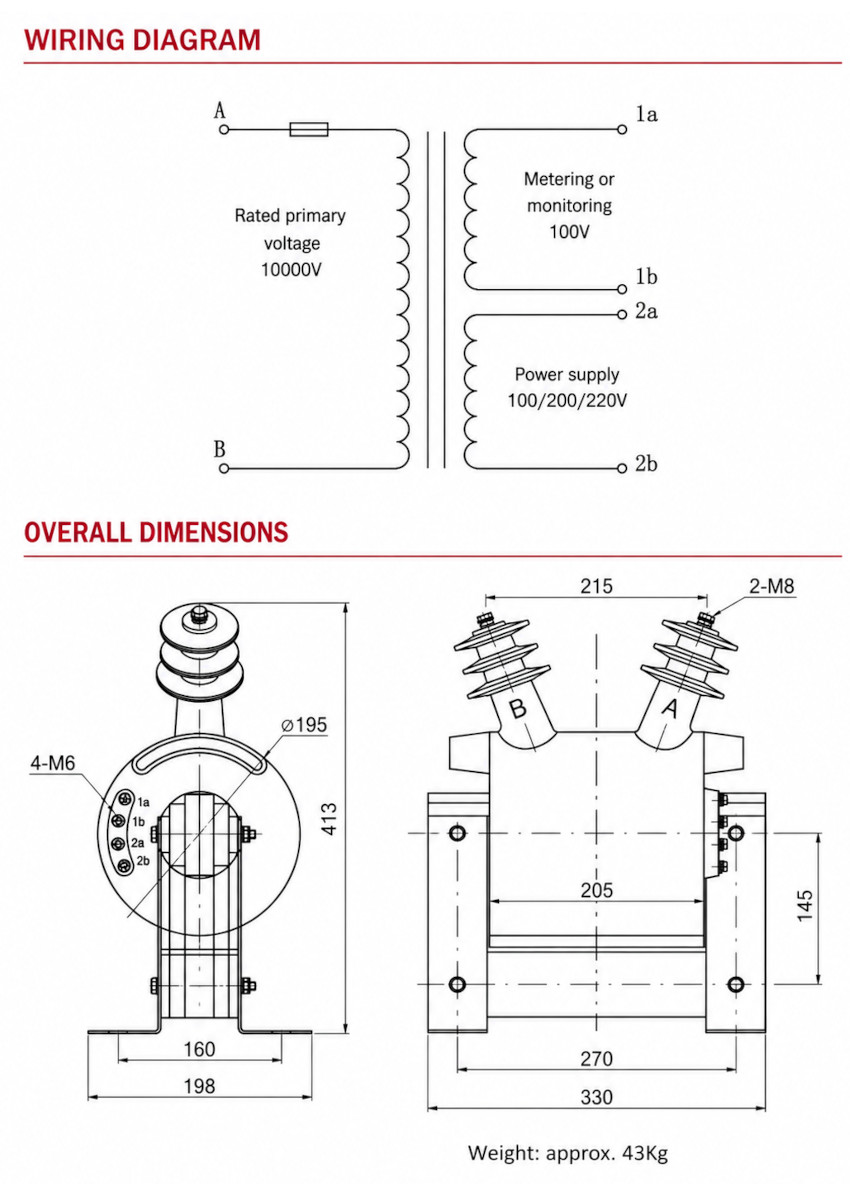

Montážní výkres
Řada JDZC3-10 je konstruována pro vnitřní montáž do celistvých rozváděčů. Má soklovou konstrukci s určenými připojovacími rozměry a polohou svorek podle výkresu. Montáž se provádí podle schváleného obrysového výkresu, schématu zapojení a uspořádání pole, aby byly zachovány elektrické vzdálenosti, mechanická pevnost a bezpečnostní předpisy.
Výběr a časté otázky
Návod k výběru
- Stanovte primární napětí: uvedte přesný převod pro 6 kV, 10 kV nebo 12 kV; pro provedení JDZC3-6, -10 a -12 na této straně nepublikujeme samostatnou tabulku převodů.
- Sladějte izolaci: vyžádejte nejvyšší pracovní napětí zařízení a hladiny pevnosti příslušné pro každé primární provedení, místo abyste pro všechny varianty použili pouze publikovanou hodnotu 12/40/75 kV.
- Zvolte měřicí výkon: třída 0,2 při 60 VA nebo třída 0,5 při 100 VA se zohledněním připojených přístrojů a úbytku napětí ve sekundárních vodičích.
- Zkontrolujte chování při pomocné zátěži: držte vinutí 220 V v mezích 1000 VA a ověřte rozběhový proud, účiník, dlouhodobý provozní režim a regulaci napětí připojených odběrů.
- Schválte mechanické a bezpečnostní detaily: potvrďte obrysový výkres, polohu svorek, stupeň ochrany pro vnitřní prostředí, ventilaci, uchycení, sekundární ochranu, uzemnění a normu platnou pro projekt.
Časté dotazy
Q1: Lze tento napěťový transformátor instalovat ven?
Ne, je určen výhradně pro instalaci do vnitřních rozváděčů. Litá epoxidová izolace pracuje v rozmezí od -5 °C do +40 °C. Pro venkovní alternativy nás kontaktujte.
Q2: Jaká třída přesnosti vyhovuje napájení pomocných obvodů?
Pro napájení pomocných obvodů použijte svorky 2a-2b, které dávají 220 V s jmenovitým výkonem 1000 VA. Pro měření je k dispozici 100 V ve třídě 0,2 nebo 0,5. Přesnou požadovanou hodnotu upřesněte při objednávce.
Q3: Jaká je nejvyšší přípustná teplota okolí?
Zařízení pracuje v úzkém rozmezí od -5 °C do +40 °C. Tento transformátor s epoxidovou izolací je optimalizován pro standardní vnitřní rozváděče. Před montáží zkontrolujte podmínky na místě instalace.
Q4: Lze upravit jmenovitý výkon nad 2000 VA?
Ano, k dispozici jsou i nestandardní výkony, pokud vaše údaje přesáhnou mezní hodnotu 2000 VA. To vyžaduje zvláštní dohodu mezi výrobcem a odbivatelem. Podrobnosti získáte u našeho obchodního oddělení.
Q5: Jakým mezinárodním normám tento napěťový transformátor vyhovuje?
Vyhovuje normám IEC 60044-2:2003 a GB 1207-2006. Tyto reference zajišťují spolehlivé chování v soustavách 6 kV, 10 kV a 12 kV. Úplný zkušební protokol vyžádejte u svého poradce.
Q6: Jakou izolaci JDZC3-10 používá?
JDZC3-10 používá izolaci z kvalitní lité epoxidové pryskyřice. Toto řešení poskytuje výbornou dielektrickou pevnost a mechanickou stálost pro vnitřní aplikace na 10 kV. Kontaktujte nás pro certifikáty materiálů.
Q7: Je vhodný pro distribuční soustavy 12 kV?
Ano, je plně kompatibilní se soustavami 6 kV, 10 kV a 12 kV. Provedení na 10 kV je vyvinuto právě pro tyto vnitřní soustavy středního napětí. Při poptávce potvrďte napětí své soustavy.
