Descripción general

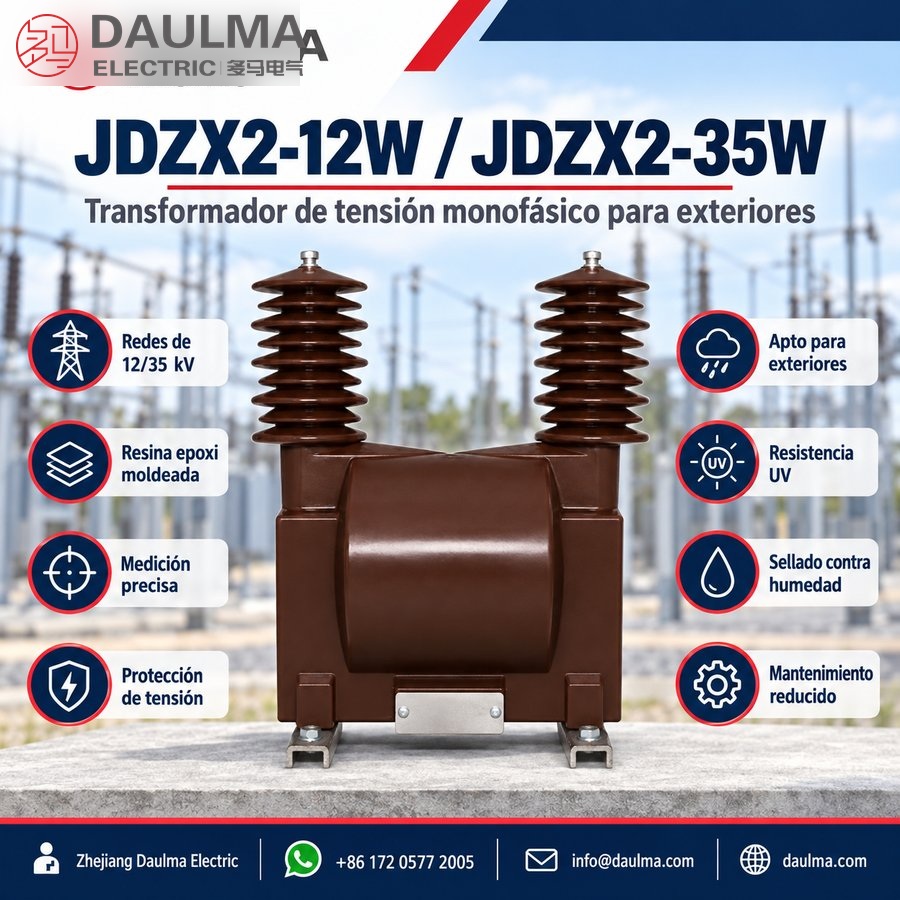

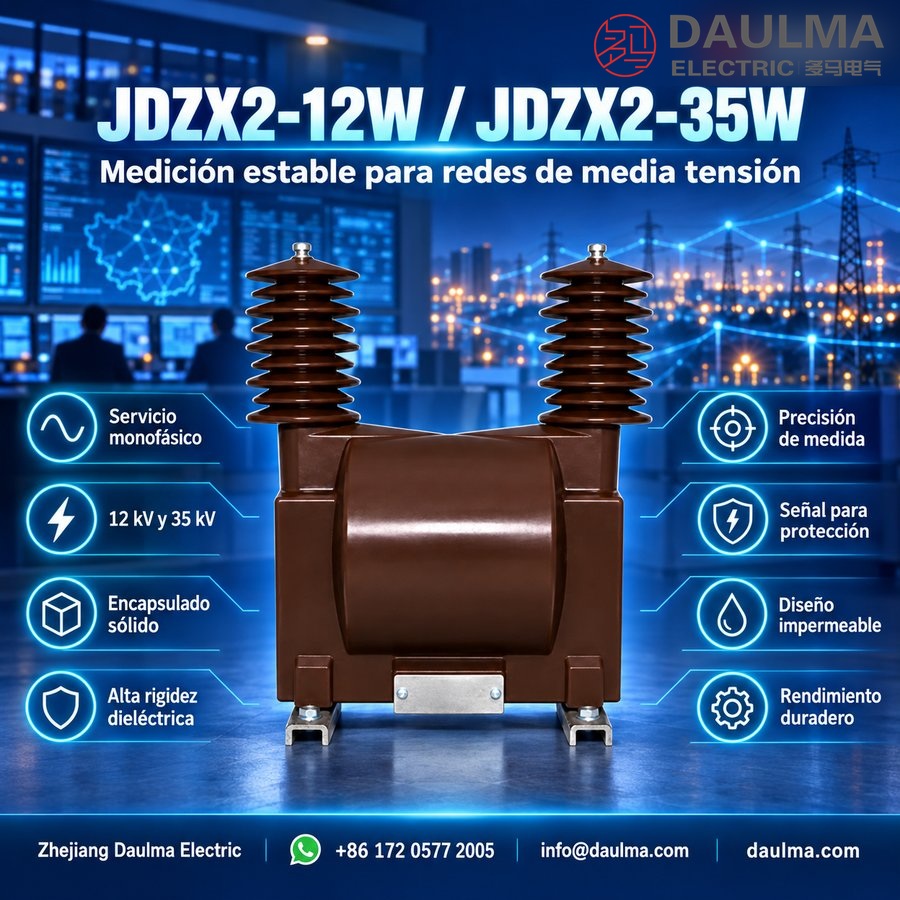

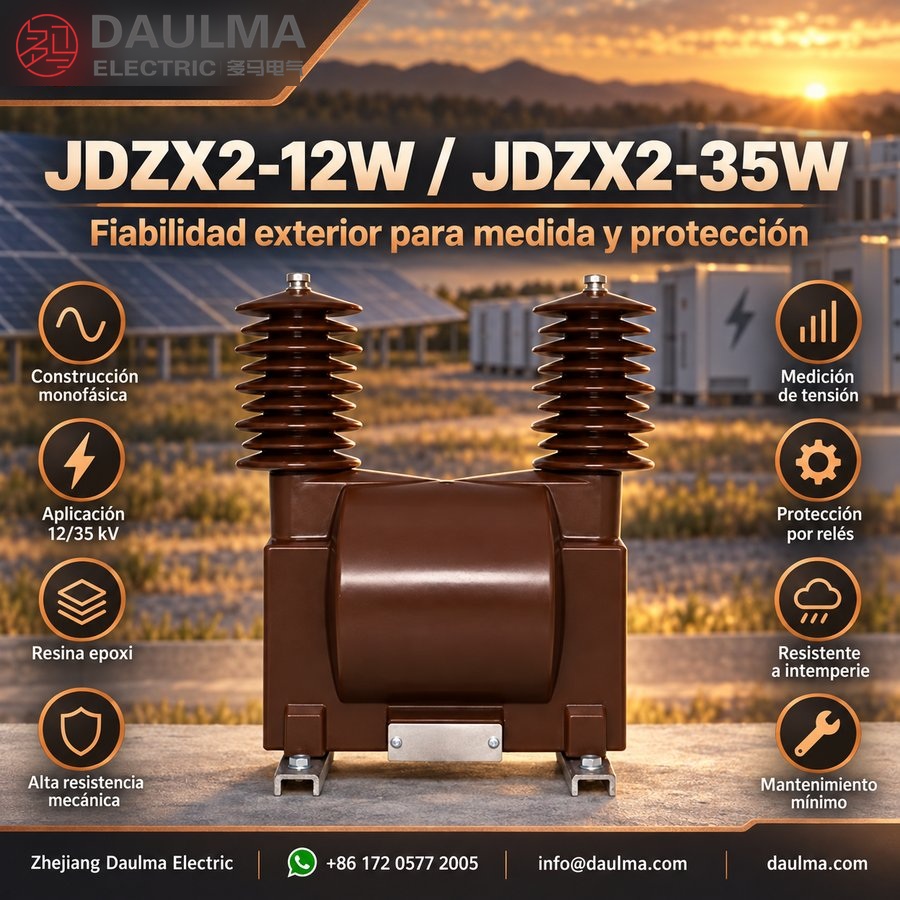

Los modelos JDZX2-12W y JDZX2-35W son transformadores de tensión monofásicos para exteriores, moldeados en resina epoxi, diseñados para sistemas de distribución de media tensión de 10 kV y niveles inferiores. Cuentan con una construcción totalmente cerrada y aislamiento avanzado en resina epoxi, ofreciendo alta rigidez dieléctrica y fiabilidad a largo plazo en condiciones ambientales adversas.
Este transformador proporciona mediciones precisas de tensión para facturación energética, monitoreo de tensión y protección mediante relés en sistemas con neutro no efectivamente conectado a tierra. Cumple con las normas IEC y GB aplicables a transformadores de tensión para exteriores, garantizando un rendimiento estable en ambientes con grado de contaminación IV y excelente resistencia a los rayos UV, la humedad y los arcos eléctricos.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 12 kV / 35 kV |
| Tensión primaria | 12 kV o 35 kV (según modelo) |
| Tensión secundaria | 100 V / √3 o 100 V |
| Clase de exactitud | 0,2 / 0,5 / 3P (según aplicación) |
| Potencia nominal | 10–100 VA (según clase de exactitud) |
| Nivel de aislamiento | LI75AC30 (para 12 kV), LI200AC95 (para 35 kV) |
| Descarga parcial | <10 pC a 1,2Um/√3 |
| Categoría climática | -40 °C a +40 °C |
| Grado de contaminación | Clase IV |
| Posición de instalación | Cualquier orientación |
| Tipo de conexión | Conexión Y o V |
| Sistema de aplicación | Neutro no efectivamente conectado a tierra |
Construcción
El JDZ(X)2-12(35)W presenta una estructura monolítica moldeada en resina que encapsula los devanados primario y secundario en resina epoxi de alta calidad. Este sistema de aislamiento sólido elimina huecos internos de aire, proporcionando una distribución uniforme del campo eléctrico y alta resistencia a descargas parciales. La carcasa es estabilizada contra los rayos UV e hidrófoba, garantizando durabilidad a largo plazo en exteriores con propiedades anti-tracking y anticontaminación. El diseño incorpora una distancia de fuga extendida conforme a los requisitos de la clase IV de contaminación. Todas las piezas metálicas son resistentes a la corrosión, y su cuerpo compacto y ligero permite montaje flexible en cualquier orientación espacial sin degradación del rendimiento.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -25 °C a +40 °C
- Clase anticontaminación: Clase IV
- Aislamiento: Moldeado en resina epoxi
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Conexión Y o V
- Mantenimiento: Mínimo mantenimiento requerido (diseño en resina epoxi)
Parámetros técnicos
El JDZ(X)2-12(35)W es un transformador de tensión monofásico para exteriores, moldeado en resina epoxi, diseñado para sistemas de hasta 35 kV. Opera en un rango de temperatura de -25 °C a +40 °C, cuenta con aislamiento clase IV anticontaminación y cumple con las normas IEC 186 y GB1207-1997.
| Tipo | Tensión nominal (V) |
Potencia nominal (VA) | Potencia límite (VA) |
Nivel de aislamiento nominal (kV) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 6P | ||||
| JDZ71-12W | 10000/100 | 40 | 80 | 500 | 12/42/75 | |
| JDZX71-12W | 10000/√3 : 100/√3 : 100/3 | 30 | 60 | 50 | 400 | |
| JDZ71-35 | 35000/100 | 60 | 150 | 1500 | 40,5/95/185 | |
| JDZX71-35 | 35000/√3 : 100/√3 : 100/3 | 50 | 120 | 100 | 800 | |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZ(X)2-12(35)W tiene un diseño compacto que permite su instalación en cualquier dirección. Se monta mediante una placa base metálica cuadrada con cuatro orificios de fijación para atornillarlo firmemente a una fundación.
Diagrama de conexiones
Las conexiones primaria y secundaria se realizan mediante dos boquillas verticales. En conexión Y, el punto neutro debe conectarse a tierra del sistema. En conexión V, el cableado se realiza entre dos fases. Los terminales secundarios deben conectarse a equipos de medición y dispositivos de protección según sea necesario. Verifique siempre que la relación de transformación coincida con los requisitos del sistema antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo JDZ2-12W para sistemas de 12 kV o el JDZ2-35W para sistemas de 35 kV según la tensión de su sistema.
- Elija la clase de exactitud 0,2 para aplicaciones de medición de alta precisión o 0,5 para necesidades estándar de facturación.
- Especifique conexión Y para medición fase-neutro (estrella) o conexión V para medición fase-fase.
- Opte por el modelo JDZX2 si requiere un devanado de tensión residual para detección de fallas a tierra en sistemas con neutro no efectivamente conectado a tierra.
- Confirme la frecuencia (50 Hz o 60 Hz), el tipo de instalación exterior y la cantidad requerida al realizar su pedido.
Preguntas Frecuentes
Q1: ¿Es adecuado este transformador de tensión para exteriores con alta contaminación?
Sí, está diseñado para exteriores. Cuenta con aislamiento clase IV anticontaminación y opera entre -25 °C y +40 °C. Consulte a fábrica para entornos extremos.
Q2: ¿Qué clase de precisión elegir para circuitos de protección?
Seleccione la clase 6P para aplicaciones de protección. Este modelo ofrece hasta 50 VA en clase 6P para la versión de 12 kV. Confirme la carga exacta con nuestro equipo técnico.
Q3: ¿Cómo se configuran las conexiones en este transformador monofásico?
Admite configuraciones de conexión en Y o en V. El modelo de 12 kV incluye tensiones secundarias de 100/√3 y 100/3 para estos esquemas. Especifique el diagrama unifilar al pedir.
Q4: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple con las normas IEC 186 y GB1207-1997. Está fabricado en resina epoxi moldeada para sistemas de hasta 35 kV. Solicite los certificados de tipo actualizados a su representante.
Q5: ¿Se pueden personalizar las relaciones de transformación para proyectos específicos?
Sí, es posible personalizarlas. Las relaciones estándar son 10000/100 y 35000/100, pero el diseño en resina epoxi permite adaptaciones. Envíe sus especificaciones técnicas para confirmación de fábrica.
Q6: ¿Dónde se instalan los modelos JDZX2-12W y JDZX2-35W?
Se instalan en celdas exteriores, subestaciones y puntos de distribución de hasta 35 kV. Su diseño monofásico permite flexibilidad en sistemas de media tensión. Consulte disponibilidad de stock para su proyecto.
