Descripción general

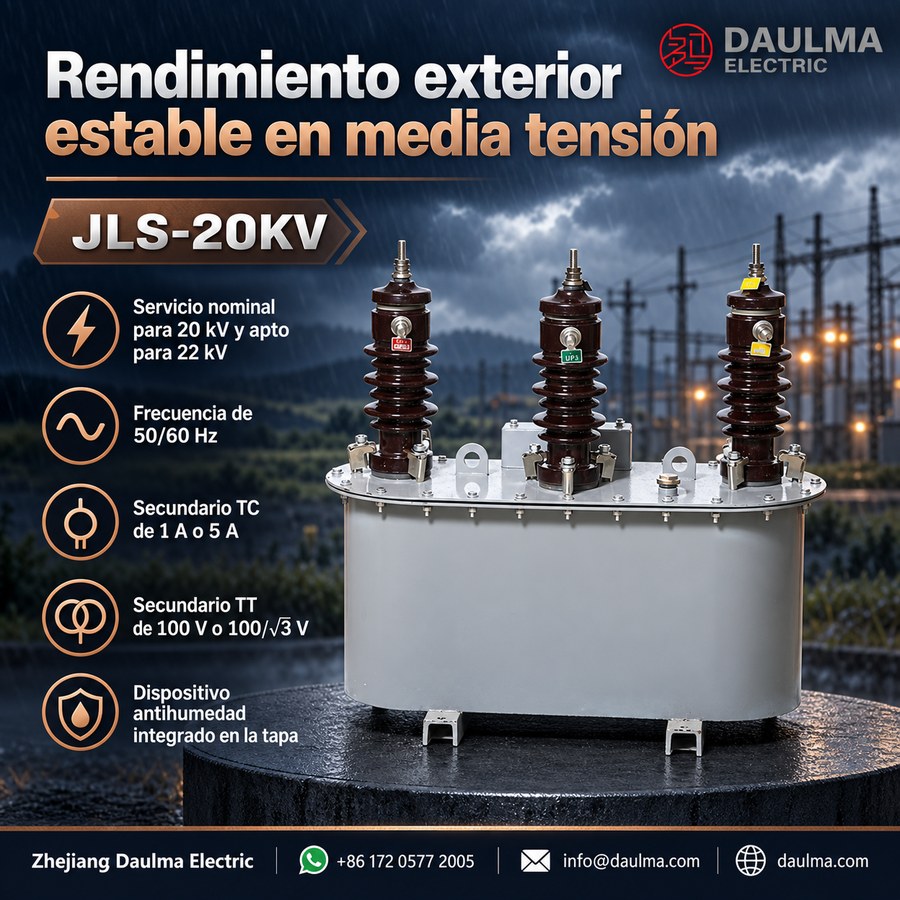

El JLS-20KV es un transformador combinado instrumento para exteriores, inmerso en aceite, diseñado para sistemas de corriente alterna de 20 kV (también apto para 22 kV). Integra dos transformadores de tensión monofásicos conectados en configuración V/V y dos transformadores de corriente en las fases A y C, todos alojados en una carcasa completamente aislada e inmersa en aceite para operación fiable en exteriores.
Diseñado para medición de facturación, ofrece clases de precisión del transformador de corriente (TC) de 0,2; 0,2S o 0,5 y clases de precisión del transformador de tensión (TT) de 0,2 o 0,5. Cumple con las normas GB/T 20840 y GB 17201, y es adecuado para subestaciones exteriores, electrificación rural, instalaciones industriales y redes de distribución urbana que requieran medición precisa de energía trifásica.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 20 kV / 22 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria del TC | 1 A o 5 A |
| Tensión secundaria del TT | 100 V / 100/√3 V (fase-tierra) |
| Clases de precisión del TC | 0,2; 0,2S; 0,5 |
| Clases de precisión del TT | 0,2; 0,5 |
| Configuración del TT | Conexión V/V (dos unidades monofásicas) |
| Configuración del TC | Conexión en serie en fases A y C |
| Tipo de aislamiento | Inmersión en aceite, totalmente aislado |
| Protección contra humedad | Dispositivo antihumedad integrado en la tapa del tanque |
| Ambiente de instalación | Aplicaciones exteriores en subestaciones y distribución |
| Normas aplicables | GB 17201-2006, GB/T 20840.1-2010, GB/T 20840.2-2014, GB/T 20840.3-2013 |
Designación del modelo
- J: Conjunto de transformador combinado o caja de medición
- L: Componente de transformador de corriente (TC)
- S: Tipo de instalación exterior (Shi Wai)
- 20: Clase de tensión (20 kV nominal, también aplicable a sistemas de 22 kV)
- KV: Designación de unidad de tensión
Construcción

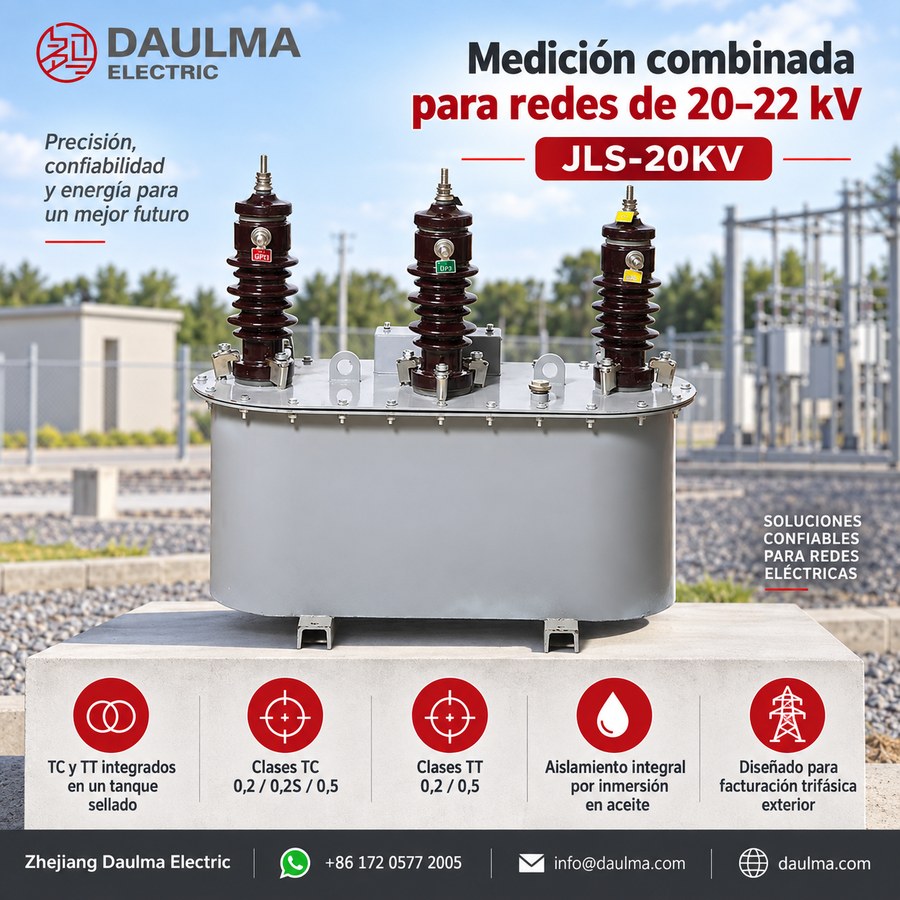

El JLS-20KV presenta un diseño combinado para exteriores con inmersión en aceite, con un tanque cuadrado sellado que incluye un anillo de izaje en la tapa superior. Tanto los componentes del transformador de tensión como del transformador de corriente están sumergidos en aceite aislante, garantizando un rendimiento dieléctrico estable y una gestión térmica eficaz. La unidad incorpora dos transformadores de tensión monofásicos totalmente aislados cableados en configuración V/V y dos transformadores de corriente electromagnéticos conectados en serie en las fases A y C. Un dispositivo antihumedad con mecanismo respiratorio está montado en la tapa del tanque para evitar la entrada de humedad, mejorando significativamente la fiabilidad en condiciones exteriores adversas. Entre sus características adicionales se incluyen indicador de nivel de aceite, borne de puesta a tierra, válvula de drenaje de aceite y montaje fijo sobre una placa de poste dentro del conjunto del tanque.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior en subestaciones e instalaciones de distribución
- Altitud: ≤ 2000 m sobre el nivel del mar (para altitudes superiores, especifíquelo para confirmación técnica)
- Temperatura ambiente: −40 °C a +40 °C
- Humedad relativa: Promedio mensual ≤ 90%
- Frecuencia del sistema: Sistemas de CA de 50 Hz / 60 Hz
- Condiciones ambientales: Libre de gases corrosivos, medios inflamables y contaminación severa; sin vibraciones excesivas ni choques mecánicos
- Protección contra rayos: Se requiere pararrayos de óxido de zinc a menos de 1 metro de la instalación
Parámetros técnicos
El JLS-20KV es un transformador combinado instrumento para exteriores, inmerso en aceite, diseñado para sistemas de CA de clase 20 kV / 22 kV con frecuencia de 50 Hz o 60 Hz. Cuenta con aislamiento en aceite, rango de temperatura de servicio de −40 °C a +40 °C y está clasificado para altitudes de hasta 2000 m. La unidad cumple con las normas IEC y nacionales aplicables y admite intensidades nominales primarias de 50 A a 1200 A.
Variantes del modelo
| Tipo (Relación) |
Tensión nominal (kV) |
Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de precisión (Protección/ Medición) |
Carga (VA) |
|---|---|---|---|---|---|
| JLS-20KV | 20 / √3 | 50–1200 | 5 | 0,5 / 3P | 10 / 15 |
Datos del transformador de tensión
| Tipo (Relación) |
Tensión nominal (kV) |
Tensión secundaria nominal (V) |
Potencia nominal (VA) |
Clase de precisión (Protección/ Medición) |
Carga (VA) |
|---|---|---|---|---|---|
| TT monofásico | 20 / √3 | 100 / √3 | 50 | 0,5 | 10 |
Datos del transformador de corriente
| Tipo (Relación) |
Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de precisión (Protección/ Medición) |
Carga (VA) |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|---|---|
| Devanado del TC | 50–1200 | 5 | 3P / 0,5 | 15 | 20 kA / 1 s | 50 kA |
Tabla de selección
| Rango de corriente |
Relación nominal de corriente (A) |
Nivel nominal de aislamiento (kV) |
Protección contra humedad |
|---|---|---|---|
| 50–1200 A | 50/5 – 1200/5 | 24 | Con dispositivo antihumedad |
Instalación y cableado
Dimensiones generales
Las dimensiones generales y las posiciones de los orificios de montaje del transformador combinado instrumento JLS-20KV para exteriores e inmerso en aceite se muestran en el dibujo anterior. Consulte este diagrama para una planificación espacial precisa, el diseño de la estructura de soporte y la alineación de las abrazaderas de fijación durante la instalación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de tensión del sistema (20 kV o 22 kV) según las normas locales de red y las especificaciones del proyecto.
- Defina las relaciones de transformación del TT y del TC según los requisitos de medición, incluyendo tensiones/corrientes primarias y secundarias.
- Especifique las clases de precisión tanto del TT (p. ej., 0,2; 0,5) como del TC (p. ej., 0,2; 0,2S; 0,5) según lo exija la aplicación.
- Confirme la corriente secundaria nominal (1 A o 5 A) y los valores de carga (en VA) para cada devanado/núcleo, a fin de adaptarlos a los dispositivos de medición conectados.
- Proporcione las condiciones ambientales, como altitud, rango de temperatura y severidad de la contaminación, para garantizar la selección adecuada del nivel de aislamiento.
- Incluya cualquier necesidad de personalización —como dimensiones del tanque, disposición de bornes, especificaciones del aceite o idioma de la documentación— en la fase de pedido.
Preguntas frecuentes
P1: ¿Cuáles son los límites de altitud y temperatura para la instalación exterior?
El JLS-20KV opera hasta 2000 m de altitud y temperaturas comprendidas entre −40 °C y +40 °C. Para altitudes superiores se requiere confirmación técnica específica.
P2: ¿Cómo debe configurarse la protección contra rayos para este transformador combinado?
Se requiere un pararrayos de óxido de zinc, que debe instalarse a menos de 1 metro de la unidad para garantizar una protección adecuada contra rayos. Contáctenos para obtener detalles sobre el pararrayos recomendado.
P3: ¿Qué intensidades nominales primarias están disponibles para el transformador combinado de 20 kV?
Las corrientes primarias van desde 50 A hasta 1200 A para sistemas de clase 20 kV y 22 kV. Las relaciones personalizadas están disponibles previa confirmación de fábrica.
P4: ¿Cumplen los transformadores JLS-20KV con las normas internacionales IEC?
Sí, cumplen plenamente. El diseño satisface las normas IEC y nacionales aplicables para sistemas de CA de 50 Hz y 60 Hz. Proporcione sus requisitos específicos de certificación regional para su verificación.
P5: ¿Se pueden personalizar la carga secundaria y la clase de precisión para proyectos específicos?
Sí, se admite personalización. Puede seleccionar clases de precisión específicas para protección o medición, junto con cargas definidas en VA. Envíe sus especificaciones técnicas a nuestro equipo para su configuración.
P6: ¿Dónde debe instalarse el pararrayos de óxido de zinc?
Debe colocarse a menos de 1 metro del transformador. Esta proximidad protege la unidad de 20 kV inmersa en aceite frente a sobretensiones. Verifique las especificaciones del pararrayos durante la fase de adquisición.
P7: ¿Por qué debe estar el entorno de instalación libre de gases corrosivos?
Esto es necesario para mantener la integridad del aislamiento del aceite. El entorno debe carecer de gases corrosivos y contaminación severa para evitar la degradación del equipo. Asegúrese de que las condiciones del emplazamiento cumplan estos parámetros antes de realizar el pedido.
