Descripción general

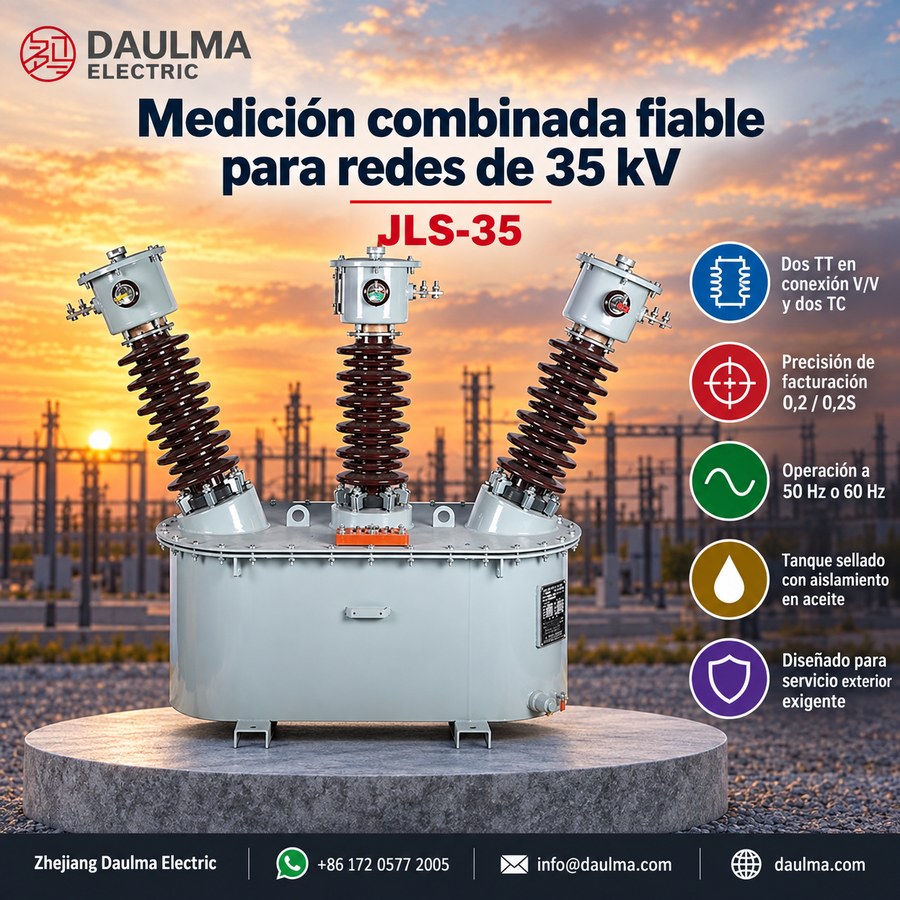

El JLS-35 es un transformador de instrumentos combinado trifásico sumergido en aceite para instalación en exteriores, diseñado para sistemas de 35 kV. Integra dos transformadores de tensión (TT) monofásicos y dos transformadores de corriente (TC) en una carcasa sellada y llena de aceite, proporcionando señales de medición fiables en entornos exteriores adversos.
Diseñado para una precisión de grado de facturación, cumple con las clases 0.2 / 0.2S tanto para la medición de tensión como de corriente. Sus aplicaciones típicas incluyen redes de distribución rural, instalaciones industriales y subestaciones compactas para exteriores. La unidad cumple con la serie de normas GB 20840 para transformadores de instrumentos combinados, garantizando compatibilidad y rendimiento en sistemas de 50 Hz o 60 Hz.
Resumen de características clave
| Parámetro | Especificación |
|---|---|
| Clase de tensión del sistema | 35 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Configuración | 2 × TT (V/V) + 2 × TC |
| Conexión del transformador de tensión | V/V (delta abierta) |
| Fases del transformador de corriente | A y C |
| Clase de precisión | 0.2 / 0.2S |
| Tipo de aislamiento | Sumergido en aceite |
| Entorno de instalación | Exterior |
| Protección contra la humedad | Barrera mejorada en la tapa del tanque |
| Normas aplicables | GB 20840.4-2015, GB 20840.2-2014, GB 20840.3-2013 |
| Protección contra rayos | Se requiere descargador de sobretensiones a menos de 1 m |
Designación del modelo
- J: Transformador de instrumentos combinado (tensión + corriente)
- L: Designación del componente de transformador de corriente
- S: Construcción sumergida en aceite (aislamiento líquido)
- 35: Clase de tensión (kV)
Construcción

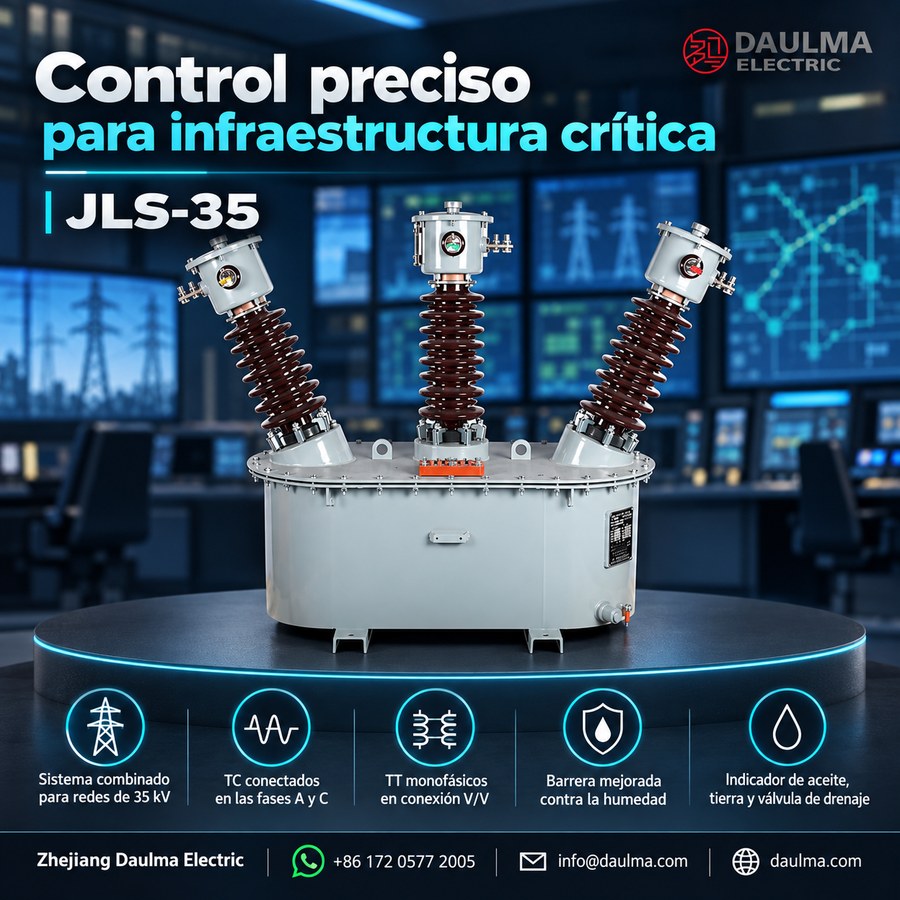

El JLS-35 cuenta con un tanque de aceite rectangular compacto construido con acero de alta calidad y un recubrimiento resistente a la intemperie y a la corrosión. En su interior, dos transformadores de tensión monofásicos totalmente aislados y dos transformadores de corriente electromagnéticos —ya sean toroidales o de núcleo enrollado— están montados de forma segura en un bastidor interno. Todos los componentes están sumergidos en aceite de transformador de alta calidad, que proporciona aislamiento eléctrico, gestión térmica y protección ambiental. El tanque incluye una barrera mejorada contra la humedad en la tapa para evitar la entrada de humedad, prolongando la vida útil en condiciones exteriores. Las características externas incluyen orejas de izaje, un visor de nivel de aceite, un terminal de puesta a tierra y una válvula de drenaje de aceite para el mantenimiento. Los bornes secundarios salen a través de pasadores aislados, con marcas que cumplen con las normas de polaridad y fasaje GB 20840.
Parámetros técnicos
Condiciones de servicio
- Entorno de instalación: Instalación en exteriores con exposición directa a la intemperie
- Altitud: No superior a 1000 m sobre el nivel del mar (las aplicaciones a mayor altitud requieren confirmación de ingeniería y posible reducción de capacidad)
- Temperatura ambiente: −25 °C a +40 °C (la viscosidad del aceite y las propiedades de aislamiento se mantienen en este rango)
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90%
- Nivel de contaminación: Adecuado para entornos con contaminación ligera a moderada; las áreas de contaminación intensa pueden requerir aislamiento externo mejorado
- Condiciones sísmicas: Las instalaciones en zonas sísmicas deberán confirmarse durante la fase de diseño de ingeniería
- Condiciones ambientales: Sin gases o vapores corrosivos que degraden el aceite o los materiales del tanque; sin atmósfera explosiva
Parámetros técnicos
El JLS-35 es un transformador de instrumentos combinado trifásico sumergido en aceite para exteriores de clase 35 kV, diseñado para la medición en redes rurales, subestaciones y aplicaciones industriales. Opera dentro de un rango de temperatura ambiente de −25 °C a +40 °C y a altitudes de hasta 1000 m, con transformadores de tensión y corriente integrados con clases de precisión adecuadas para mediciones de precisión. Las corrientes primarias nominales abarcan desde 5 A hasta 1500 A, con salidas secundarias estándar de 1 A o 5 A.
Datos del transformador de tensión
| Tensión primaria nominal (kV) |
Tensión secundaria nominal (V) |
Clase de precisión |
Carga (VA) |
Tipo de conexión |
|---|---|---|---|---|
| 35 / √3 | 100 / √3 | 0.2 / 0.2S | 25 – 100 VA (por núcleo) | V/V (dos unidades monofásicas) |
| 35 / √3 | 100 | 0.2 / 0.2S | 25 – 100 VA (por núcleo) | Equivalente fase-neutro (configuración V/V) |
| Otras relaciones de tensión disponibles bajo petición y confirmación de ingeniería | ||||
Datos del transformador de corriente
| Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clase de precisión |
Carga (VA) |
Ubicación de instalación |
|---|---|---|---|---|
| 5 – 1500 A | 1 A / 5 A | 0.2 / 0.2S | 2.5 – 20 VA (por núcleo) | Fases A y C |
| Combinaciones específicas de relación y carga sujetas a confirmación de ingeniería | ||||
Instalación y cableado
Dimensiones generales
El dibujo dimensional proporciona las dimensiones generales del tanque, la ubicación de los orificios de montaje, las posiciones de los bornes y la ubicación de los accesorios. Los dibujos certificados según construido suministrados con cada unidad deberán utilizarse para el diseño final de la instalación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación del transformador de tensión según la tensión nominal del sistema (típicamente 35 kV fase-fase) y la tensión secundaria requerida (p. ej., 100 V o 100 / √3 V).
- Elija relaciones de transformadores de corriente que acomoden la corriente de carga máxima con un margen para sobrecargas y el crecimiento futuro de la carga.
- Especifique la clase de precisión como 0.2 o 0.2S dependiendo de las necesidades de medición de facturación; 0.2S ofrece un mejor rendimiento a bajos niveles de carga.
- Calcule la carga total conectada de medidores, transductores y cableado, luego seleccione una carga nominal con un margen de seguridad suficiente.
- Verifique que las clasificaciones ambientales estándar coincidan con las condiciones de instalación; solicite configuraciones especiales para gran altitud, temperaturas extremas o contaminación intensa.
- Confirme las preferencias de idioma para las placas de características y la documentación si se requiere un estándar no habitual.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador combinado de 35 kV a gran altitud?
Sí, pero su diseño estándar está limitado a 1000 m sobre el nivel del mar. Para mayores altitudes, se requiere confirmación de ingeniería y posible reducción de capacidad. Contacte a nuestro equipo técnico para evaluar su proyecto.
Q2: ¿Qué condiciones ambientales requiere el transformador JLS-35 sumergido en aceite?
Requiere instalación en exteriores con temperaturas entre −25 °C y +40 °C. El entorno no debe contener gases corrosivos ni atmósferas explosivas. Consulte las especificaciones si su entorno presenta contaminación intensa.
Q3: ¿Qué protocolos de ensayo se realizan antes del envío?
Los protocolos de ensayo específicos están sujetos a confirmación según los estándares del proyecto. Los detalles de las pruebas de fábrica se definen en la fase de diseño. Solicite el catálogo de pruebas a su representante.
Q4: ¿Cuáles son las clases de precisión de los transformadores integrados?
Las clases de precisión exactas están sujetas a confirmación según la configuración solicitada. El JLS-35 integra transformadores de tensión y corriente para medición en redes rurales y subestaciones. Especifique sus requisitos de medición para la verificación en fábrica.
Q5: ¿Se aceptan configuraciones personalizadas para aplicaciones industriales?
Sí, las configuraciones se adaptan a las necesidades de subestaciones y aplicaciones industriales. Los plazos de entrega y detalles de personalización están sujetos a confirmación. Póngase en contacto con nuestro departamento de ventas para solicitar una cotización.
Q6: ¿Por qué elegir el modelo JLS-35 para redes rurales?
Es ideal para medición en redes rurales, subestaciones y aplicaciones industriales de 35 kV. Su diseño trifásico sumergido en aceite garantiza un rendimiento fiable en exteriores. Consulte nuestra sección de productos para más especificaciones técnicas.
