Descripción general

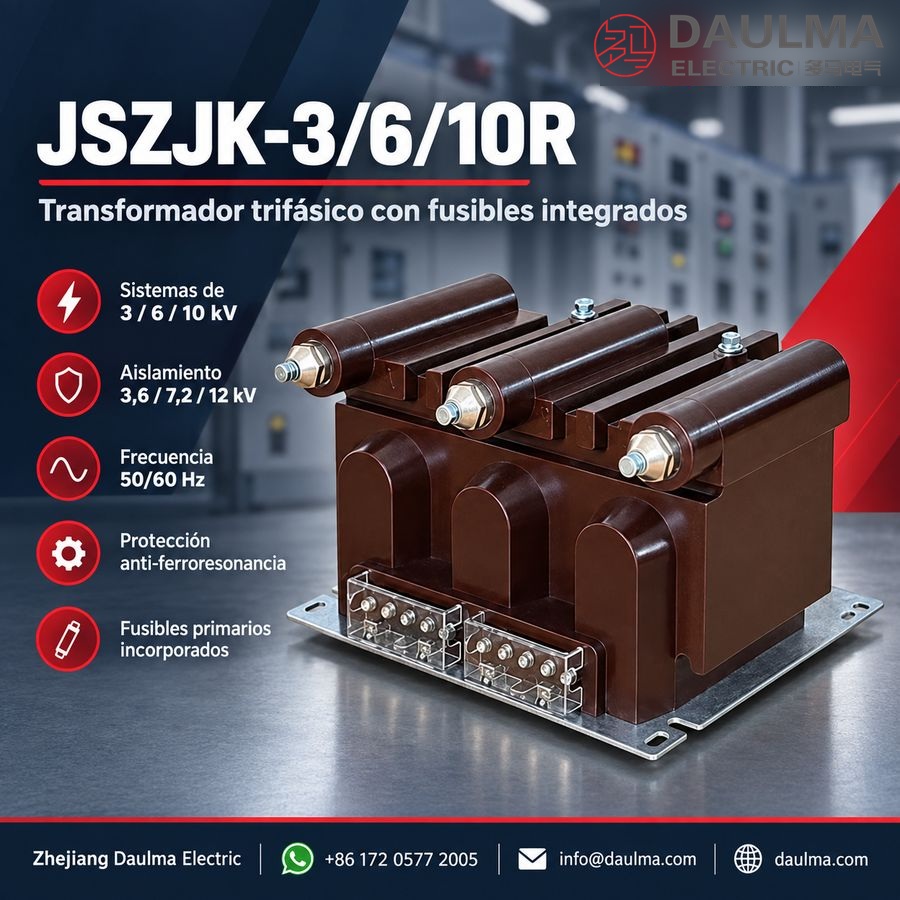

El JSZJK-3/6/10R es un transformador de tensión trifásico anti-ferroresonancia para interiores con fusibles primarios integrados, diseñado para sistemas de media tensión de 3 kV, 6 kV y 10 kV (correspondientes a clases de aislamiento de 3,6 kV, 7,2 kV y 12 kV). Cuenta con aislamiento en resina epoxi fundida, lo que lo hace adecuado para su instalación en compartimentos de celdas de media tensión en interiores.

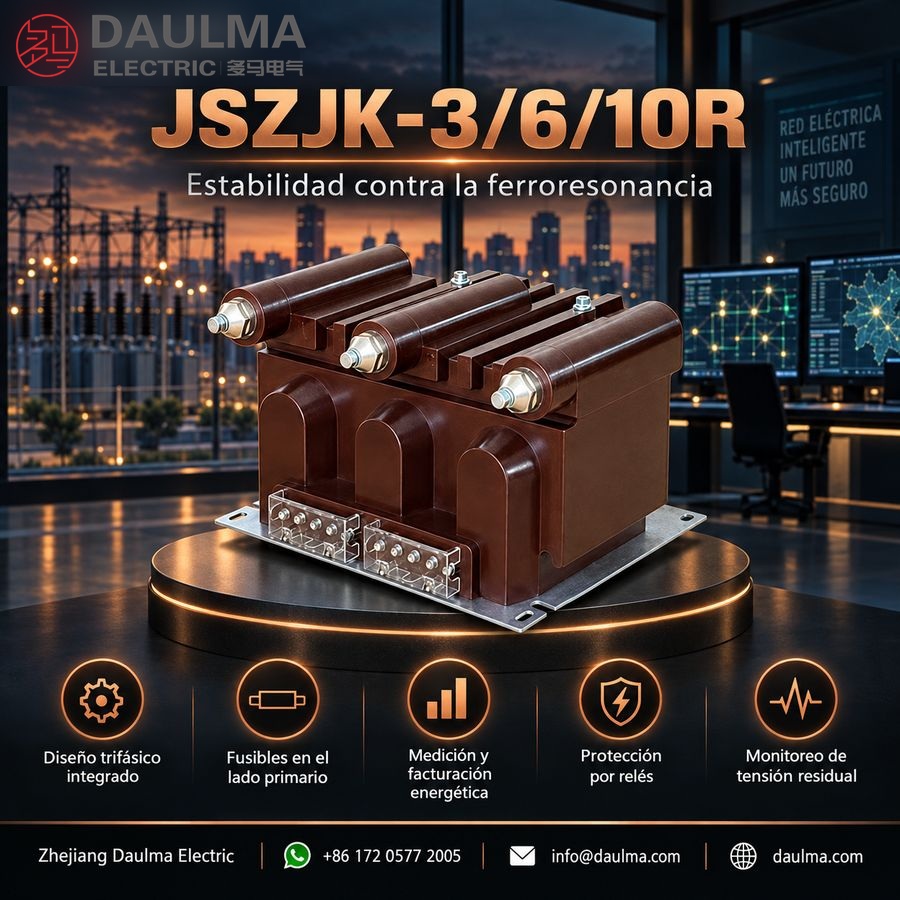

Este transformador permite la medición de tensión, facturación energética, protección mediante relés y monitoreo de tensión residual en sistemas eléctricos de 50 Hz o 60 Hz. Su diseño anti-ferroresonancia mejora la estabilidad en redes susceptibles a sobretensiones ferroresonantes. El producto cumple con las normas GB20840.3-2013 e IEC61869-3:2011, garantizando fiabilidad en aplicaciones críticas de protección y medida.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV |
| Clase de aislamiento | 3,6 kV / 7,2 kV / 12 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Tipo de aislamiento | Resina epoxi fundida |
| Protección primaria | Con fusible |
| Configuración de fases | Trifásico integrado |
| Salidas secundarias | Sencilla o doble, con opción de tensión residual |
| Temperatura ambiente | -25 °C a +40 °C |
| Aplicación | Medición, protección, monitoreo, anti-ferroresonancia |
| Instalación | Celdas de media tensión en interiores |
| Peso | Aprox. 102 kg |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Designación del modelo
- J: Transformador de tensión
- S: Estructura trifásica
- Z: Aislamiento en resina epoxi fundida
- J: Serie de diseño especial anti-ferroresonancia
- K: Código estructural o de diseño, sujeto al plano final
- 3 / 6 / 10: Código de tensión nominal del sistema para aplicaciones de 3 kV, 6 kV o 10 kV
- R: Con fusible
Construcción

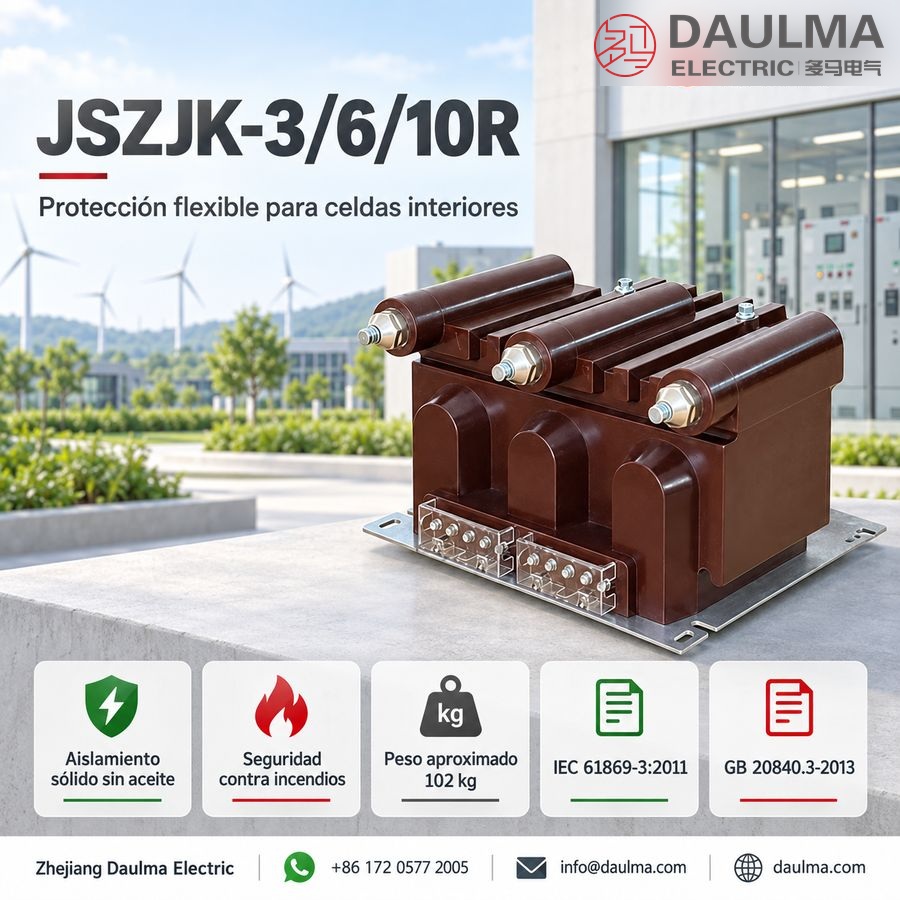

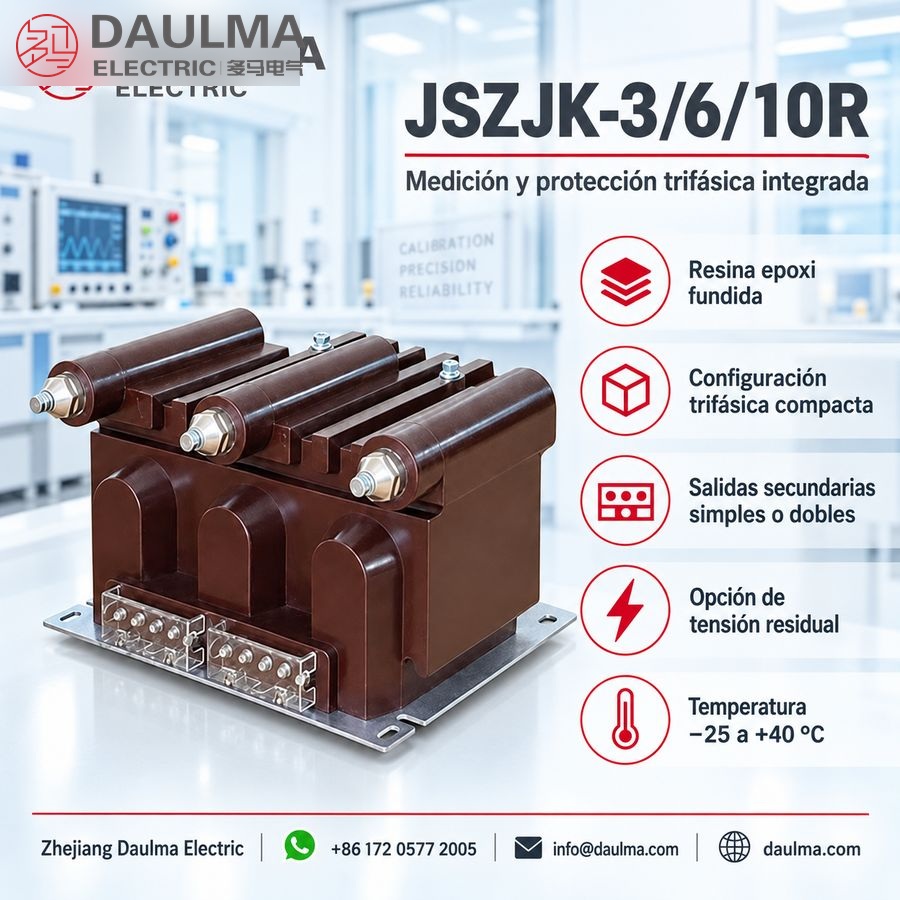

El JSZJK-3/6/10R presenta un robusto diseño trifásico integrado con aislamiento en resina epoxi fundida, proporcionando excelente rigidez dieléctrica y durabilidad mecánica para entornos de media tensión en interiores. Todo el conjunto está encapsulado en resina sólida, eliminando la necesidad de aislamiento con aceite o gas y mejorando la seguridad contra incendios. Los devanados primarios están protegidos por fusibles integrados alojados dentro del cuerpo fundido, mientras que los terminales secundarios son accesibles mediante una regleta dedicada. La construcción admite múltiples configuraciones secundarias, incluyendo opciones de salida de tensión residual, permitiendo una integración flexible en esquemas de protección y monitoreo. Su forma compacta pero robusta (aprox. 102 kg) está diseñada para montaje seguro en gabinetes estándar de celdas de media tensión en interiores.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤1000 m sobre el nivel del mar
- Humedad relativa: promedio diario ≤95 %, promedio mensual ≤90 %
- Entorno de instalación: interior, no corrosivo, libre de vibraciones severas y riesgos explosivos
Parámetros técnicos
El JSZJK-3/6/10R es un transformador de tensión trifásico con fusibles y anti-ferroresonancia diseñado para clases de aislamiento de 3,6 kV, 7,2 kV y 12 kV, correspondientes a tensiones del sistema de 3 kV, 6 kV y 10 kV. Cuenta con aislamiento en resina fundida, opera en temperaturas ambiente de -5 °C a +40 °C y hasta 1000 m de altitud, cumple con las normas IEC 61869 y admite salidas nominales de hasta 600 VA.
Variantes del modelo y datos técnicos
| Modelo | Relación de tensión nominal |
Clase de precisión / Salida nominal |
Salida límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JSZJK-3R | 3000/√3 / 100/√3 / 100 | 0,2/6P(3P)—45/100 0,5/6P(3P)—100/100 1/6P(3P)—150/100 |
600 | 3,6/25/40 |
| JSZJK-6R | 6000/√3 / 100/√3 / 100 | 0,2/6P(3P)—45/100 0,5/6P(3P)—100/100 1/6P(3P)—150/100 |
600 | 7,2/30/60 |
| JSZJK-10R | 10000/√3 / 100/√3 / 100 | 0,2/6P(3P)—45/100 0,5/6P(3P)—100/100 1/6P(3P)—150/100 |
600 | 12/42/75 |
| JSZJK-6R | 6000/√3 / 100/√3 / 100/√3 / 100 | 0,2/0,2/6P(3P)—30/30/100 0,2/0,5/6P(3P)—30/50/100 0,5/0,5/6P(3P)—50/50/100 |
500 | 7,2/30/60 |
| JSZJK-10R | 10000/√3 / 100/√3 / 100/√3 / 100 | 0,2/0,2/6P(3P)—30/30/100 0,2/0,5/6P(3P)—30/50/100 0,5/0,5/6P(3P)—50/50/100 |
500 | 12/42/75 |
| JSZJK-6R | 6000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—30/500/100 0,5/3/6P(3P)—50/500/100 |
600 | 7,2/30/60 |
| JSZJK-10R | 10000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—30/500/100 0,5/3/6P(3P)—50/500/100 |
600 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador JSZJK-3/6/10R está diseñado para montaje seguro sobre una superficie plana y estable, con holgura adecuada para ventilación y mantenimiento. Asegúrese de que las dimensiones de la base (longitud de 455 mm por ancho de 425 mm) coincidan con la estructura de montaje. Los terminales primarios deben permanecer accesibles para conexión e inspección.
Diagrama de conexiones
Los terminales primarios están identificados para las fases A, B y C con una separación de 210 mm + 210 mm. Los terminales secundarios pueden incluir 1a, 1b, 1c, 2a, 2b, 2c y da, dependiendo de la configuración de devanados. Para aplicaciones de protección con tensión residual, verifique la disposición del terminal en delta abierta (da) según se muestra en el diagrama de conexiones. Confirme siempre la polaridad de los terminales, la puesta a tierra adecuada y el estado de los fusibles antes de energizar la unidad.
Selección y preguntas frecuentes
Guía de selección
- Adaptar a la tensión del sistema: seleccione JSZJK-3R, -6R o -10R con el nivel de aislamiento correspondiente de 3,6/25/40 kV, 7,2/30/60 kV o 12/42/75 kV.
- Elegir el paquete secundario: utilice la versión estándar de medida/protección, circuitos duales de 100/√3 V o la versión auxiliar de 220/√3 V según las necesidades de medición, monitoreo y carga del gabinete.
- Coordinar precisión y carga: seleccione la clase indicada y los VA por devanado; el límite de salida de 500 VA o 600 VA corresponde a la capacidad térmica, no a la precisión garantizada.
- Validar la función anti-ferroresonancia: proporcione el método de puesta a tierra del neutro, la capacitancia de la red, el escenario de maniobras y el esquema de relés, ya que el fabricante no ofrece rendimiento universal de supresión.
- Aprobar el conjunto completo: confirme el tipo y calibre del fusible, la base de 455 × 425 mm, la masa aproximada de 102 kg, el diagrama de terminales, la temperatura mínima estándar de −5 °C, y las disposiciones de puesta a tierra y elevación.
Preguntas Frecuentes
Q1: ¿Es adecuado el JSZJK-10R para sistemas de 12 kV?
Sí, es compatible. El modelo JSZJK-10R tiene una clase de aislamiento de 12 kV para sistemas de 10 kV. Confirme los niveles de aislamiento específicos con nuestro equipo técnico antes de la compra.
Q2: ¿Qué clase de precisión se requiere para medición de facturación?
Seleccione la clase 0,2 para aplicaciones de medición y facturación. Ofrece alta precisión en transformadores de tensión trifásicos según la norma IEC 61869. Consulte la ficha técnica para los límites de carga exactos.
Q3: ¿Cuáles son los requisitos de ambiente para su instalación?
Debe instalarse en interiores. Requiere un entorno no corrosivo, libre de vibraciones severas, con humedad relativa diaria ≤95 % y temperatura entre -5 °C y +40 °C.
Q4: ¿Se puede personalizar la relación de tensión nominal?
Sí, la personalización está sujeta a confirmación de fábrica. Podemos adaptar las relaciones de tensión y clases de precisión según los requerimientos específicos de su proyecto. Contacte a nuestro equipo de ventas para evaluar los plazos.
Q5: ¿Qué certificaciones y pruebas de fábrica incluye el equipo?
Cumple con las normas internacionales IEC 61869. Cada transformador de tensión trifásico JSZJK se somete a pruebas de rutina de fábrica antes del envío. Contacte a ventas para solicitar los certificados específicos de su lote.
Q6: ¿En qué aplicaciones se utiliza este transformador de tensión?
Se utiliza en celdas de media tensión y tableros de distribución interior. Es ideal para sistemas de 3, 6 y 10 kV que requieren medición, protección y control.
