Descripción general

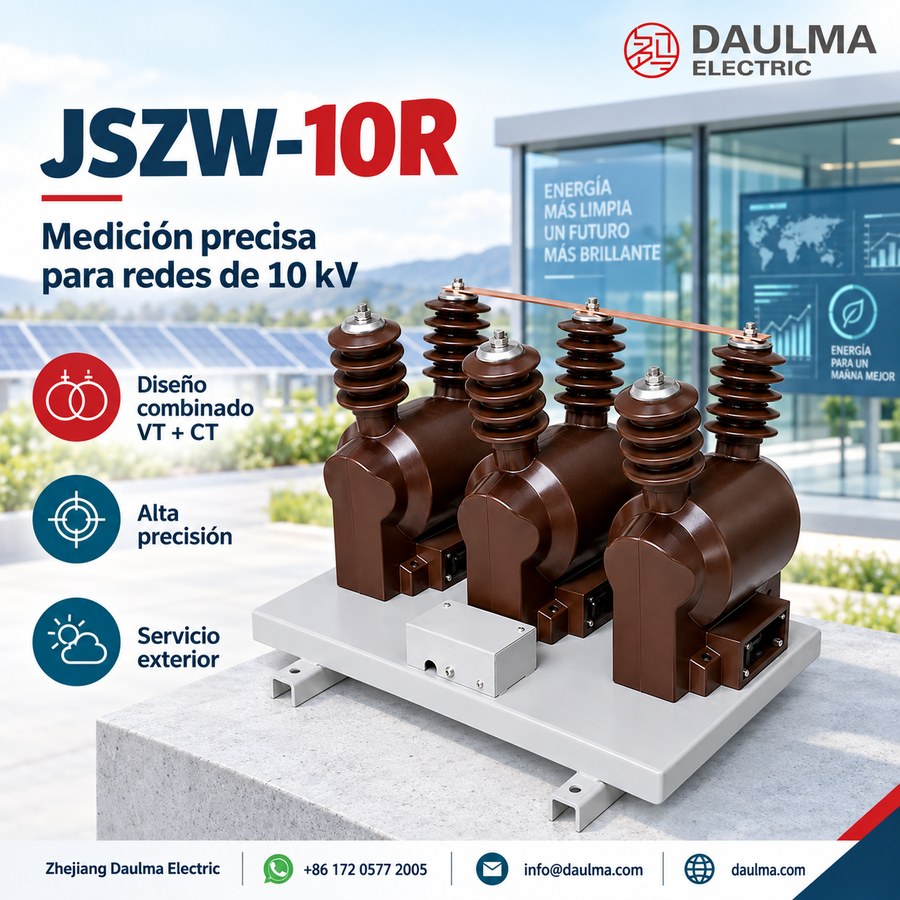

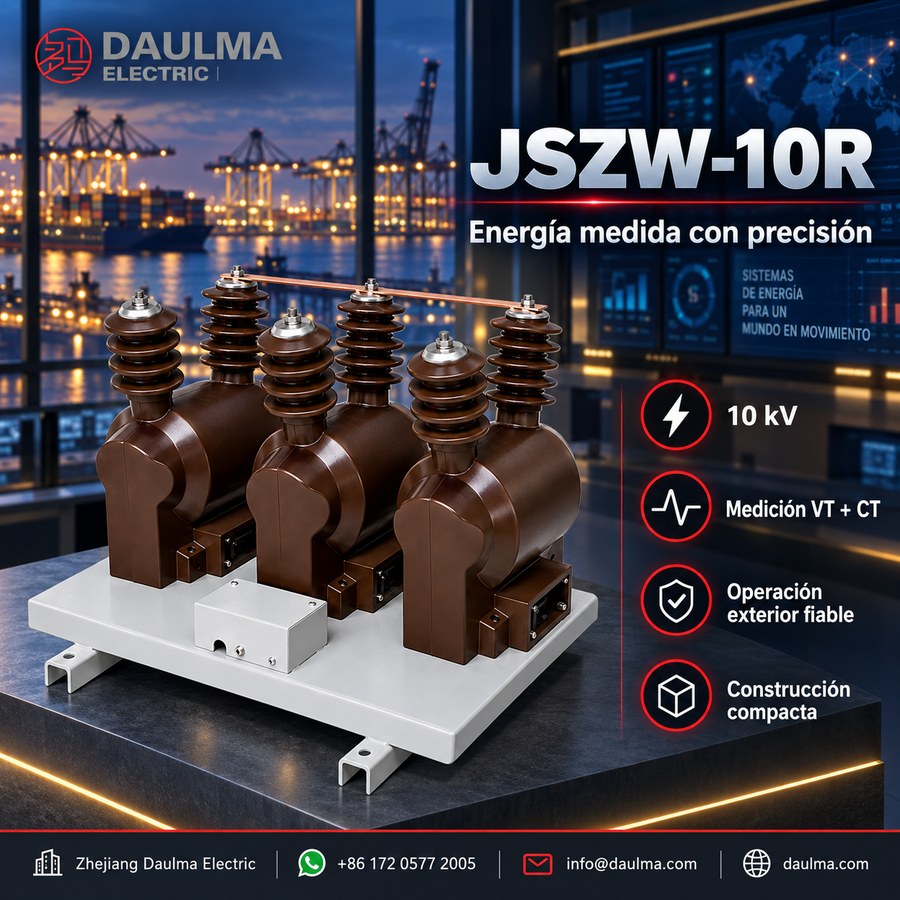

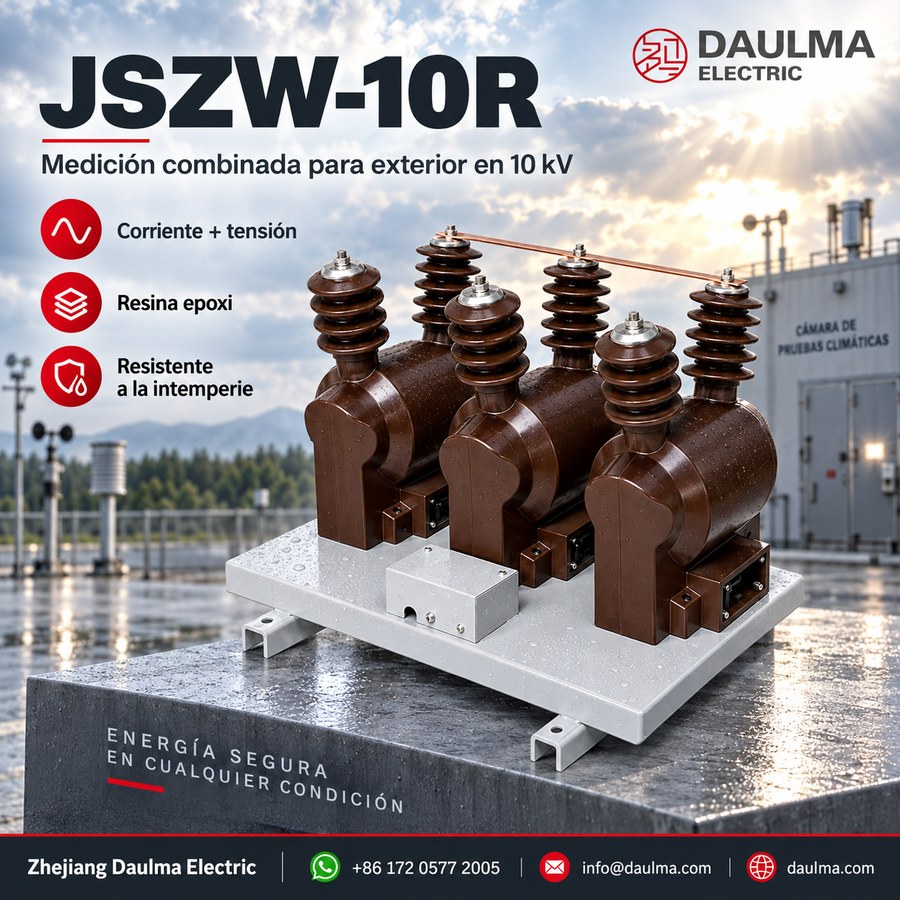

El transformador combinado de resina epoxi para exterior JSZW-10R de 10 kV integra la transformación de tensión y la medición de corriente en una unidad totalmente cerrada para una medición precisa, monitorización de tensión y protección por relés en sistemas de distribución de 10 kV en exterior. Su diseño compacto proporciona señales secundarias aisladas galvánicamente proporcionales a la tensión y corriente primarias, garantizando un rendimiento fiable en condiciones ambientales adversas.
Fabricado con componentes electromagnéticos de alto rendimiento y sellado en resina epoxi resistente a los rayos UV, el JSZW-10R elimina el mantenimiento del aceite, resiste la humedad y la contaminación, y admite un servicio prolongado en exterior sobre postes o plataformas sin degradación de la precisión ni de la integridad del aislamiento.
Resumen de características nominales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 10 kV (exterior) |
| Frecuencia nominal | 50 Hz (60 Hz opcional) |
| Relación de tensión nominal | 10000/√3 : 100/√3 : 100/√3 V |
| Tensión secundaria | 100/√3 V (devanados duales) |
| Clases de precisión | 0.2 / 0.5 / 1.0 (medición); 6P (protección) |
| Carga nominal | 15 / 30 / 60 VA por devanado |
| Carga de protección | 50 VA (clase 6P) |
| Salida máxima | 300 VA |
| Nivel de aislamiento | 12/42/75 kV (Um/Up/Ud) |
| Protección integrada | Fusibles de alta tensión (lado AT) |
Designación del modelo
- J: Función de transformador de tensión (TT) incluida
- S: Configuración trifásica
- Z: Aislado en resina moldeada (epoxi), estructura totalmente cerrada
- W: Diseño para aplicación en exterior
- 10: Clase de tensión (kV)
- R: Protección por fusibles integrada
Construcción
El JSZW-10R presenta una construcción totalmente cerrada moldeada en resina epoxi que proporciona un aislamiento superior, resistencia a la humedad, estabilidad UV y resistencia mecánica para un funcionamiento fiable en exterior. El diseño para montaje en poste o plataforma incluye fusibles de alta tensión integrados para la protección contra cortocircuitos en el lado primario y un compartimento de bornes sellado con aisladores resistentes a la intemperie para evitar la condensación y contaminación internas.
Este diseño libre de mantenimiento elimina la manipulación de aceite, reduce el impacto ambiental y garantiza un rendimiento eléctrico estable en amplios rangos de temperatura y niveles variables de humedad, lo que lo hace ideal para redes de distribución en exterior rurales, industriales y de servicios públicos.
Parámetros técnicos
Condiciones de servicio
- Entorno de instalación: Montado en poste o plataforma en exterior
- Altitud: <= 1000 m (mayor altitud requiere confirmación de ingeniería)
- Temperatura ambiente: -25 °C a +40 °C (rango extendido de -40 °C a +40 °C disponible)
- Humedad relativa: Promedio diario <= 95%, promedio mensual <= 90% a +25 °C
- Exposición ambiental: Lluvia, nieve, viento, radiación UV, contaminación moderada; sin gases corrosivos ni medios explosivos
- Nivel de contaminación: Moderado (niveles más altos requieren especificación)
- Resistencia sísmica: <= 8 grados de intensidad (mayor requiere confirmación)
Datos técnicos
| Tipo | Relación de Tensión Nominal (V) |
Clase de Precisión y Salida Nominal (VA) |
Salida Máxima (VA) |
Nivel de Aislamiento Nominal (kV) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JSZW-10R | 10000/√3 : 100/√3 : 100/√3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El JSZW-10R está diseñado para una instalación segura montada en poste o plataforma utilizando su soporte integrado. Las conexiones primarias se realizan mediante conductores aéreos o barras colectoras, mientras que el cableado secundario se enruta a través del compartimento de bornes sellado para protegerlo de la exposición ambiental. La secuencia de fases, polaridad y puesta a tierra adecuadas deben verificarse antes de la energización.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 850 |
| Ancho de la base | 320 |
| Espaciado de agujeros de montaje | 250 |
| Altura del borne primario | 720 |
| Tamaño del compartimento secundario | 180 x 120 x 80 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de precisión 0.2 para los devanados de medición de facturación; utilice 0.5 o 1.0 para aplicaciones de monitorización.
- Elija Yo/Yo/Δ para dos circuitos de medición más detección de fallos a tierra; seleccione Yo/Yo/Yo/Δ si se necesitan tres salidas de medición independientes.
- Calcule la carga total por devanado incluyendo todos los dispositivos conectados y las pérdidas de cableado; asegúrese de que no supere la VA nominal para la clase de precisión especificada.
- Verifique que la carga combinada en todos los secundarios permanezca por debajo de la capacidad de salida máxima de 300 VA.
- Especifique el rango de temperatura extendido (-40 °C), mayor altitud o clasificación de contaminación mejorada si opera fuera de las condiciones de servicio estándar.
- Confirme que las especificaciones de los fusibles coincidan con los niveles de cortocircuito del sistema y los requisitos de coordinación durante el pedido.
Preguntas frecuentes
P1: ¿Se puede instalar el transformador JSZW-10R a grandes altitudes?
Los modelos estándar están clasificados para altitudes de hasta 1000 metros. Para instalaciones que superen este límite, póngase en contacto con nuestro equipo de ingeniería para confirmar el diseño personalizado.
P2: ¿Qué clase de precisión es adecuada para aplicaciones de protección por relés?
La clase de precisión 6P con una salida nominal de 50 VA está diseñada para circuitos de protección. Especifique la carga exacta de su relé durante el proceso de pedido.
P3: ¿Qué ensayos de fábrica se realizan antes del envío del transformador combinado?
Los ensayos de rutina estándar verifican los niveles de aislamiento y las relaciones de tensión antes del despacho. Póngase en contacto con nuestro equipo de ventas para solicitar certificados de ensayo específicos o informes de validación personalizados.
P4: ¿Cómo se comporta la carcasa de resina epoxi en condiciones meteorológicas exteriores severas?
La carcasa de resina epoxi proporciona una excelente resistencia contra la radiación UV, la lluvia y la contaminación moderada. Está clasificada con niveles de aislamiento de 12/42/75 kV para un funcionamiento fiable en exterior.
P5: ¿Hay disponibles rangos de temperatura ambiente extendidos para proyectos en climas extremos?
Sí, aunque el rango estándar es de -25 °C a +40 °C, hay disponible una opción extendida de -40 °C a +40 °C. Confirme los requisitos específicos de temperatura de su sitio durante la adquisición.
P6: ¿Por qué elegir un transformador combinado de resina epoxi para montaje en poste en exterior?
La resina epoxi ofrece una resistencia superior a la intemperie y un diseño compacto para redes de distribución de 10 kV montadas en postes. Integra la transformación de tensión y el aislamiento en una única unidad para exterior.
P7: ¿Dónde se puede implementar globalmente este transformador combinado para exterior de 10 kV?
Está diseñado para redes de distribución globales de 10 kV con niveles de contaminación moderados. Proporcione sus códigos de red locales durante la consulta para garantizar el cumplimiento total.
