Descripción general

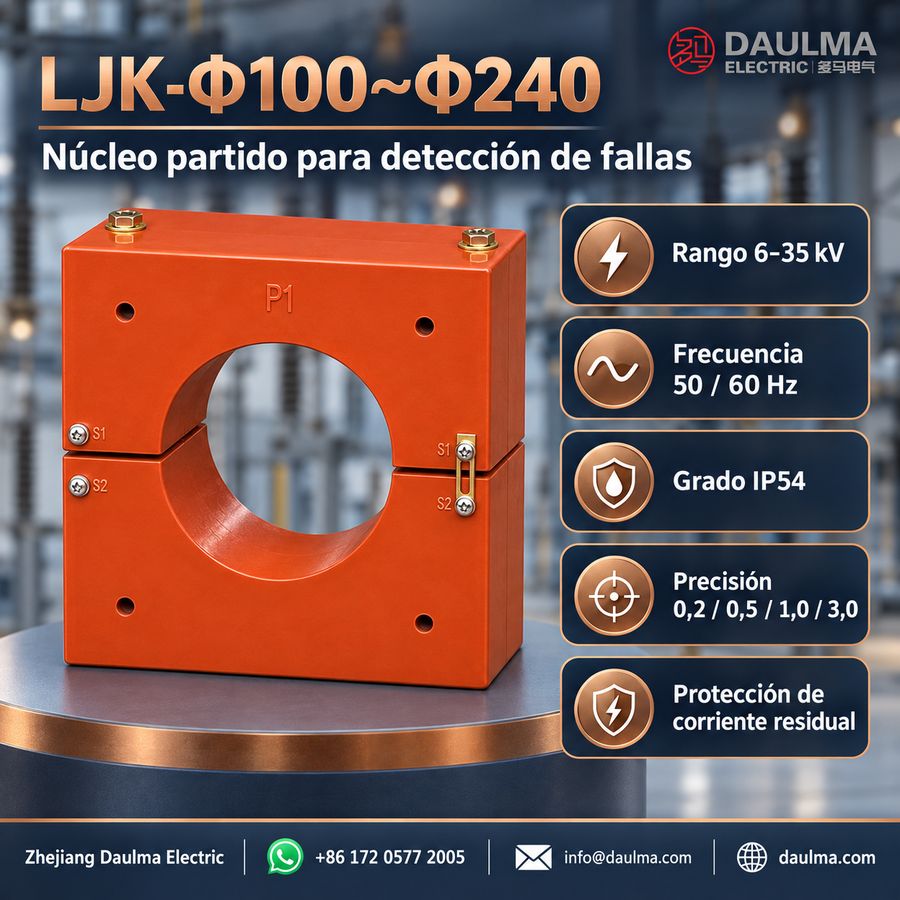

La serie LJK-Φ100~Φ240 son transformadores de corriente de secuencia cero con núcleo partido, diseñados para la detección de fallas a tierra en sistemas eléctricos de corriente alterna de 6 kV a 35 kV. Cuentan con un núcleo magnético sellado completamente en resina epoxi, alojado en una carcasa de plástico ABS de ingeniería, garantizando alto rendimiento de aislamiento y resistencia ambiental para aplicaciones interiores.
Disponibles en clases de exactitud 0,2; 0,5; 1,0 y 3,0, estos transformadores permiten el monitoreo de corriente residual, la protección contra fugas a tierra y la evaluación del aislamiento de cables. Cumplen con los requisitos normativos para relés de protección en media tensión y están clasificados para operación a 50 Hz/60 Hz con grado de protección IP54.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Rango de tensión | 6 kV ~ 35 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Clase de exactitud | 0,2; 0,5; 1,0; 3,0 |
| Carga nominal | 5 VA, 10 VA, 15 VA |
| Terminales secundarios | K1, K2 |
| Nivel de aislamiento | 0,72/3 kV |
| Grado de protección | IP54 |
| Aplicación | Protección contra falla a tierra, detección de corriente residual |
Designación del modelo
- L: Transformador de corriente (TC)
- J: Aplicación en protección contra fallas a tierra
- K: Estructura de núcleo partido (abrible)
- Φ100~Φ240: Diámetro interior del orificio en milímetros
Construcción

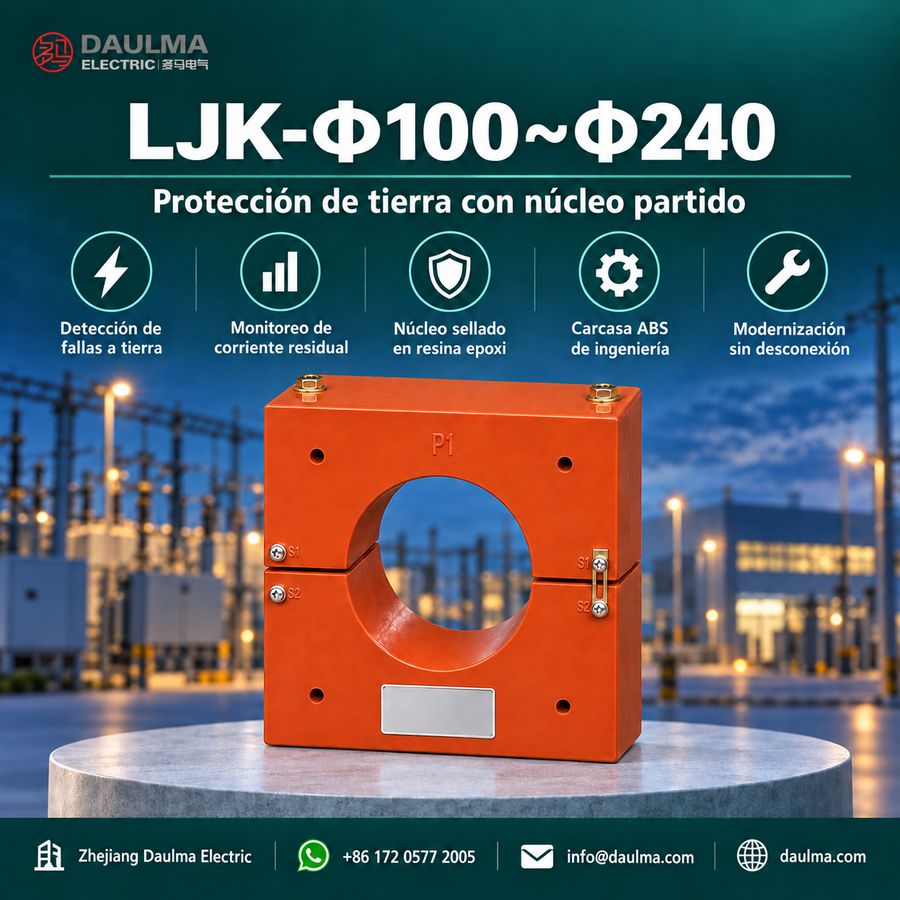

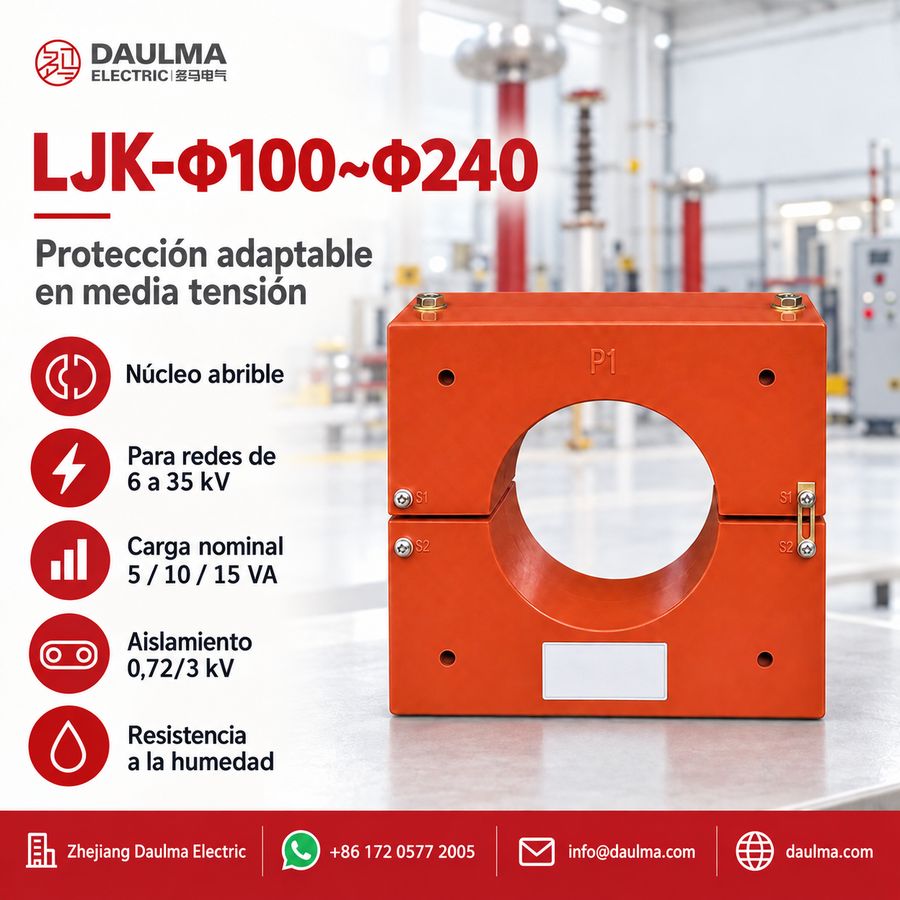

El transformador emplea una configuración de núcleo partido tipo anillo con un núcleo magnético de alta permeabilidad completamente sellado en resina epoxi, alojado en una carcasa de plástico ABS de ingeniería. Esta construcción ofrece excelente resistencia a la humedad, protección contra corrosión y estabilidad a largo plazo del aislamiento. El diseño abrible permite su instalación alrededor de cables existentes sin desconectar los conductores primarios, ideal para proyectos de modernización. Los terminales secundarios K1 y K2 están claramente marcados según las convenciones estándar de polaridad de TC. El tratamiento antioxido y la gestión térmica robusta aseguran un funcionamiento fiable en entornos interiores exigentes.
Technical Parameters
Condiciones de servicio
- Ambiente de instalación: Solo para instalación interior
- Altitud: No superior a 2000 m sobre el nivel del mar (altitudes mayores requieren especificación al realizar el pedido)
- Temperatura ambiente: −25 °C a +40 °C
- Humedad relativa: ≤ 95% (sin condensación)
- Condiciones ambientales: Libre de polvo conductor, partículas metálicas, gases corrosivos o moho; sin vibraciones severas ni choques mecánicos
Parámetros técnicos
La serie LJK-Φ100~Φ240 son transformadores de corriente de secuencia cero con aislamiento en resina fundida, diseñados para uso interior en sistemas de distribución de energía de corriente alterna hasta 0,66 kV. Operan en un rango de temperatura ambiente de −25 °C a +40 °C y a altitudes no superiores a 2000 m, cumpliendo con las normas IEC aplicables en cuanto a exactitud y rendimiento del aislamiento. El rango de corriente primaria se adapta a configuraciones típicas de haces de cables o barras colectoras, con diámetros de orificio de Φ100 mm a Φ240 mm.
Especificaciones técnicas
| Tipo | Clases | Salida nominal (VA) |
|---|---|---|
| LJK-Φ100 | 10P5~10P10 | 5~2,5 |
| LJK-Φ120 | 10P5~10P10 | 5~2,5 |
| LJK-Φ140 | 10P5~10P20 | 10~2,5 |
| LJK-Φ160 | 10P5~10P20 | 10~2,5 |
| LJK-Φ180 | 10P5~10P20 | 10~5 |
| LJK-Φ200 | 10P5~10P20 | 15~5 |
| LJK-Φ240 | 10P5~10P20 | 15~5 |
Nota: Si los datos del usuario exceden los alcances mencionados anteriormente, podrán estar sujetos a un acuerdo entre el fabricante y el comprador.
Nota de selección: El diámetro del orificio debe seleccionarse en función del tamaño del haz de cables o de las dimensiones de la barra colectora, dejando holgura adecuada. La clase de exactitud y la carga nominal deben coordinarse con los relés de protección o instrumentos de monitoreo conectados.
Installation & Wiring
Diagrama de instalación
Los transformadores de corriente de secuencia cero de la serie LJK están disponibles con diseño de núcleo partido para facilitar la instalación en cables o barras colectoras ya existentes. Las dimensiones exteriores mostradas corresponden a las especificaciones dimensionales indicadas en la tabla anterior. Asegúrese de alinear correctamente las mitades del núcleo y mantenga holgura adecuada alrededor de la unidad para garantizar seguridad, disipación térmica y acceso futuro para mantenimiento.
Selection & FAQs
Guía de selección
- Confirme el rango de medición de corriente residual, la entrada del relé, el umbral de disparo de protección y la clase de exactitud requerida.
- Mida el grupo completo de cables y seleccione un orificio de 100 mm a 240 mm con holgura adecuada para la instalación.
- Elija la salida secundaria de 1 A o 5 A y la relación de 50 A–1000 A que coincida con el relé o dispositivo de monitoreo.
- Calcule la carga total de los dispositivos conectados y del bucle de cableado, y seleccione una salida de 2,5 VA, 5 VA, 10 VA o 15 VA.
- Verifique el enrutamiento de conductores en la misma dirección, caras limpias de contacto, cierre completo del núcleo, polaridad K1/K2, conexión a tierra y condiciones IP54.
Preguntas frecuentes
P1: ¿Para qué se utiliza el LJK-Φ100~Φ240?
Es un TC de corriente residual con núcleo partido para protección contra fallas a tierra, monitoreo de fugas y supervisión del aislamiento de cables.
P2: ¿Qué tamaños de orificio están disponibles?
La serie ofrece ventanas de 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm y 240 mm.
P3: ¿Qué relaciones de corriente se pueden especificar?
Las opciones publicadas van desde 50/1 A o 50/5 A hasta 1000/1 A o 1000/5 A.
P4: ¿Qué clases de exactitud se ofrecen?
Las configuraciones incluyen clase 1 o 3 para medición, y 5P o 10P para protección.
P5: ¿Puede monitorear cables de 6 kV–35 kV?
Puede rodear cables de media tensión debidamente aislados, mientras que el propio aislamiento secundario del TC está clasificado para 0,72/3 kV.
P6: ¿Cuál es la ventaja del diseño de núcleo partido?
Permite instalarlo alrededor de grupos de cables existentes sin desconectar ni reterminar los conductores primarios.
P7: ¿Qué causa mediciones inexactas de corriente residual?
El cierre incompleto del núcleo, superficies de contacto sucias, enrutamiento incorrecto de conductores o carga secundaria excesiva pueden reducir la exactitud.
