Descripción general

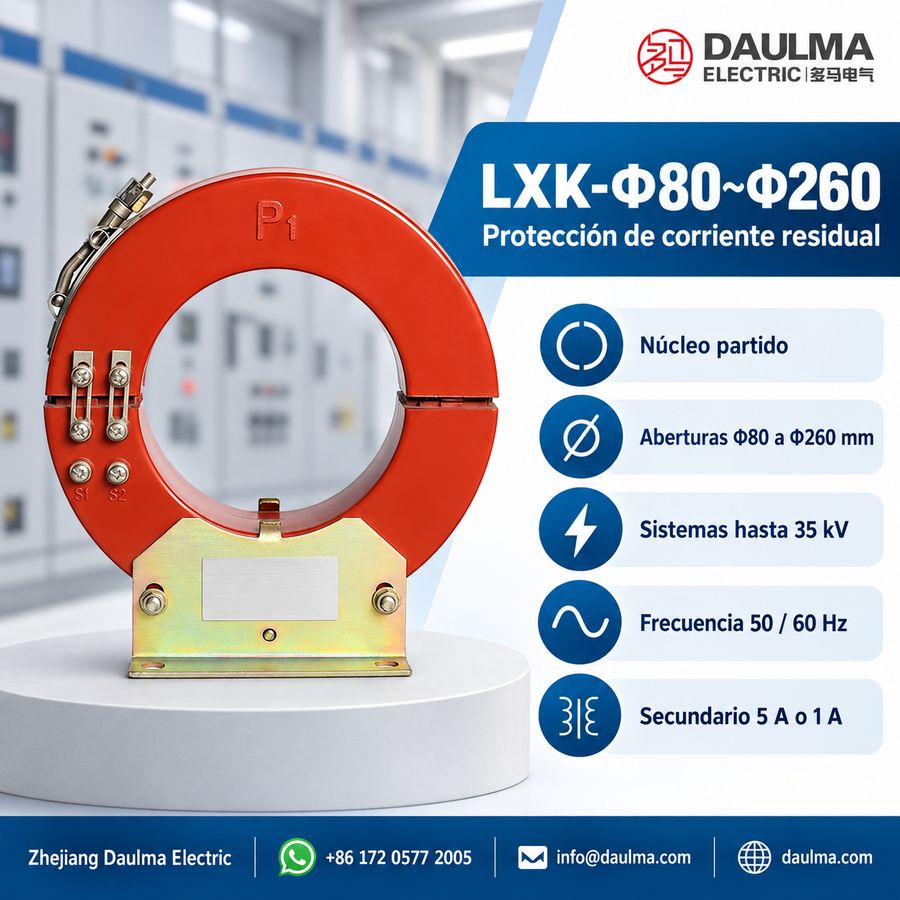

El LXK-Φ80/Φ100/Φ120/Φ150/Φ180/Φ200/Φ240/Φ260 es un transformador de corriente secuencia cero con núcleo partido para instalación interior, diseñado para sistemas hasta 35kV, con un nivel estándar de aislamiento de 0,72/3kV. Cuenta con una construcción en resina epoxi moldeada que proporciona aislamiento eléctrico robusto, resistencia a la humedad y estabilidad mecánica para un funcionamiento fiable en entornos interiores.
Diseñado para sistemas de CA de 50Hz o 60Hz, este TC entrega salidas secundarias de 5A o 1A y ofrece clases de precisión para protección desde 10P5 hasta 10P20 según el modelo y la relación. Se utiliza comúnmente en protección contra fallas a tierra en cables, monitoreo de corriente residual y detección de fallas de puesta a tierra en celdas de media tensión, unidades de red anular (RMU) y paneles de distribución, especialmente cuando se requiere instalación en cables existentes sin desconectar los conductores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Nivel de aislamiento nominal | 0,72/3kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente secundaria nominal | 5A o 1A |
| Clase de protección | 10P5, 10P10, 10P15, 10P20 |
| Tensión del sistema (máx.) | 35kV (con aislamiento adecuado del cable) |
| Ambiente de instalación | Interior |
| Tipo de núcleo | Núcleo partido (tipo abierto) |
| Material de aislamiento | Resina epoxi moldeada |
| Aplicación | Detección de corriente secuencia cero / corriente residual |
| Requisito del conductor de fase | Todas las fases a través de una única abertura |
| Carga secundaria | Según la relación y clase de protección seleccionadas |
| Corriente primaria | Medición de la suma vectorial (residual) |
Designación del modelo
- L: Transformador de corriente
- X: Detección de corriente secuencia cero / corriente residual
- K: Estructura tipo abierto / núcleo partido
- 80 / 100 / 120 / 150 / 180 / 200 / 240 / 260: Diámetro nominal de la abertura en milímetros
Construcción

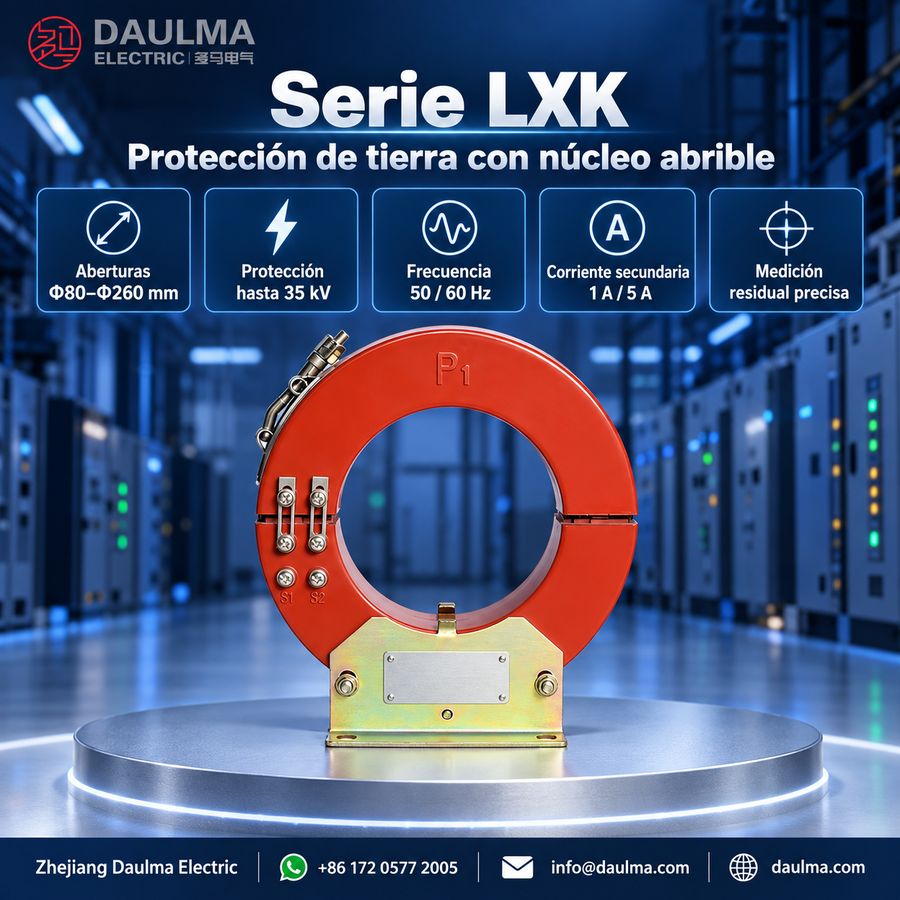

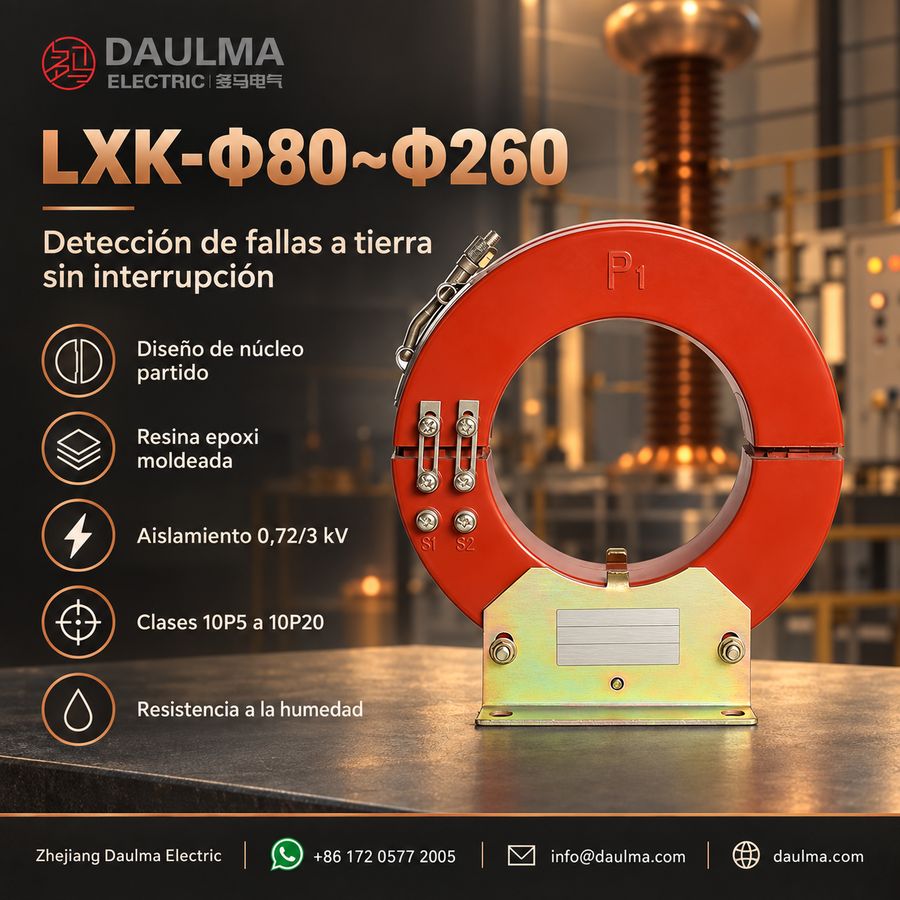

La serie LXK presenta un diseño de núcleo partido con cuerpo articulado o separable que permite su instalación alrededor de haces de cables ya instalados sin necesidad de desconexión. El núcleo magnético y el devanado secundario están completamente encapsulados en resina epoxi de alta calidad, garantizando excelente rigidez dieléctrica, resistencia ambiental y estabilidad dimensional a largo plazo. El mecanismo de sujeción cierra firmemente las dos mitades tras la instalación, manteniendo un acoplamiento magnético constante y precisión de medición. Esta construcción permite una detección fiable de corriente secuencia cero en aplicaciones exigentes de distribución eléctrica interior.
Technical Parameters
Condiciones de servicio
- Ubicación de instalación: interior
- Frecuencia nominal: 50Hz / 60Hz
- Sistema aplicable: sistemas de puesta a tierra de baja corriente y sistemas de protección de alimentadores con cables hasta 35kV
- Temperatura ambiente: -25°C a +40°C
- Ambiente recomendado: sin vibraciones severas, gases corrosivos, polvo conductor, atmósferas explosivas, humedad excesiva ni contaminación grave
- Ruteo de conductores: Todos los conductores de fase protegidos deben atravesar la misma abertura del TC en la misma dirección
Parámetros técnicos
La serie LXK es un transformador de corriente secuencia cero con núcleo partido y resina epoxi moldeada para instalación interior, diseñado para sistemas hasta 35kV con nivel de aislamiento nominal de 0,72/3kV. Opera en un rango de temperatura ambiente de -25°C a +40°C y cumple con las normas GB/T 20840.1-2010, GB/T 20840.2-2014 e IEC 61869-1/-2. Las opciones de corriente secundaria son 5A o 1A, con relaciones primarias desde 50/1 hasta 400/5.
| Tipo | Clases | Relación nominal de corriente (A) |
Potencia nominal (VA) |
|---|---|---|---|
| LXK-80 (80/165*57) | 10P5~10P10 | 50/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 50/1 75/1 100/1 150/1 200/1 250/1 |
5~1 |
| LXK-100 (100/180*55) | 10P5~10P10 | 5~1 | |
| LXK-100 (100/180*57) | 10P5~10P15 | 10~1 | |
| LXK-120 (120/204*57) | 10P5~10P15 | 10~1 | |
| LXK-120 (120/210*65) | 10P5~10P15 | 10~2,5 | |
| LXK-120 (120/210*100) | 10P5~10P20 | 15~2,5 | |
| LXK-120 (120/250*80) | 10P5~10P20 | 15~1 | |
| LXK-150 (150/235*57) | 10P5~10P10 | 10~1 | |
| LXK-150 (150/280*80) | 10P5~10P20 | 15~1 | |
| LXK-160 (160/250*80) | 10P5~10P20 | 10~1 | |
| LXK-180 (180/265*57) | 10P5~10P10 | 5~1 | |
| LXK-180 (180/310*80) | 10P5~10P20 | 15~1 | |
| LXK-200 (200/330*80) | 10P5~10P20 | 15~1 | |
| LXK-240 (240/350*80) | 10P5~10P20 | 15~1 | |
| LXK-260 (260/370*80) | 10P5~10P20 | 15~1,5 |
Installation & Wiring
Diagrama de instalación
El transformador de corriente secuencia cero LXK de núcleo partido se instala abriendo el núcleo mediante la banda de sujeción, colocándolo alrededor del grupo completo de cables (todos los conductores de fase y el neutro, si aplica), y luego cerrando y apretando uniformemente la banda para garantizar contacto total en la superficie de unión. Asegúrese de que la abertura seleccionada cubra completamente el haz de cables y que el radio de curvatura del cable se ajuste a las restricciones del diseño del gabinete.
Selection & FAQs
Guía de selección
- Confirme el método de puesta a tierra del sistema, la corriente máxima de falla a tierra, la corriente de disparo del relé y la clase de protección requerida.
- Mida el haz completo de cables de fase y seleccione una abertura entre 80mm y 260mm considerando holguras de instalación y curvatura.
- Elija la salida secundaria de 1A o 5A y la relación de transformación que coincida con la entrada del relé y el estudio de protección.
- Calcule la carga del relé y del circuito de cables, luego verifique que la potencia disponible (1VA–15VA) sea suficiente para la abertura y clase seleccionadas.
- Asegúrese de que todos los conductores protegidos atraviesen la abertura en la misma dirección y que las caras del núcleo partido cierren limpia y firmemente.
Preguntas frecuentes
P1: ¿Qué detecta el TC secuencia cero LXK de núcleo partido?
Mide la corriente residual —la suma vectorial de las corrientes de fase— para que un relé de protección pueda detectar fallas a tierra en cables.
P2: ¿Se puede instalar sin desconectar los cables existentes?
Sí. El núcleo separable se abre alrededor del grupo completo de cables, lo que lo hace ideal para proyectos de protección en instalaciones existentes.
P3: ¿Qué tamaños de abertura están disponibles?
La serie incluye diámetros internos de 80mm, 100mm, 120mm, 150mm, 180mm, 200mm, 240mm y 260mm.
P4: ¿Qué salidas secundarias y clases de protección se pueden especificar?
Las salidas secundarias disponibles son 1A o 5A, con clases de protección desde 10P5 hasta 10P20 según el modelo y la relación.
P5: ¿Se puede usar la serie LXK en cables de 35kV?
Sí. Puede monitorear sistemas de cables debidamente aislados hasta 35kV; el propio TC tiene aislamiento secundario de 0,72/3kV.
P6: ¿Qué conductores deben atravesar la abertura?
Todos los conductores de fase protegidos —y el neutro cuando lo exija el esquema— deben pasar juntos por la ventana en la misma dirección.
P7: ¿Qué error de instalación afecta más la precisión de protección?
Caras del núcleo partido sucias, desalineadas o mal sujetas crean una entrehierro que puede reducir la sensibilidad o alterar el rendimiento del relé.
