Vue d’ensemble
Le disjoncteur à vide extérieur de type intelligent ZW8-12/C est un appareil triphasé à courant alternatif, assigné pour les réseaux de distribution 12 kV / 50 Hz, conçu pour la coupure et l’enclenchement des courants de charge dans les réseaux de départs aériens. Il intègre les fonctions de protection contre les surcharges, protection contre les courts-circuits, déclenchement instantané, protection temporisée et réenclenchement automatique dans une seule unité autonome montée sur poteau.
Une combinaison optionnelle avec parafoudre ou sectionneur (« appareillage intelligent combiné ») est disponible sur demande. L’alimentation intégrée permet une commande locale ou à distance sans sources CC/CA externes, et les interfaces TC/TT intégrées prennent en charge les exigences de télémétrie SCADA.

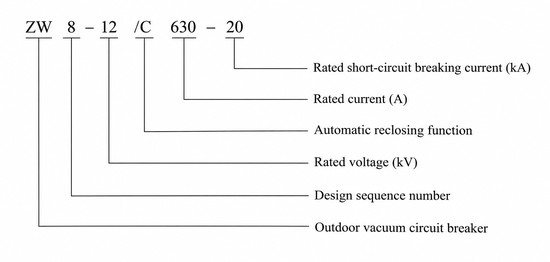

Désignation du modèle
Construction

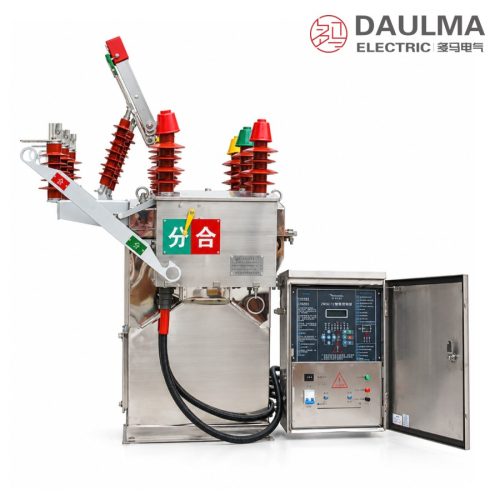

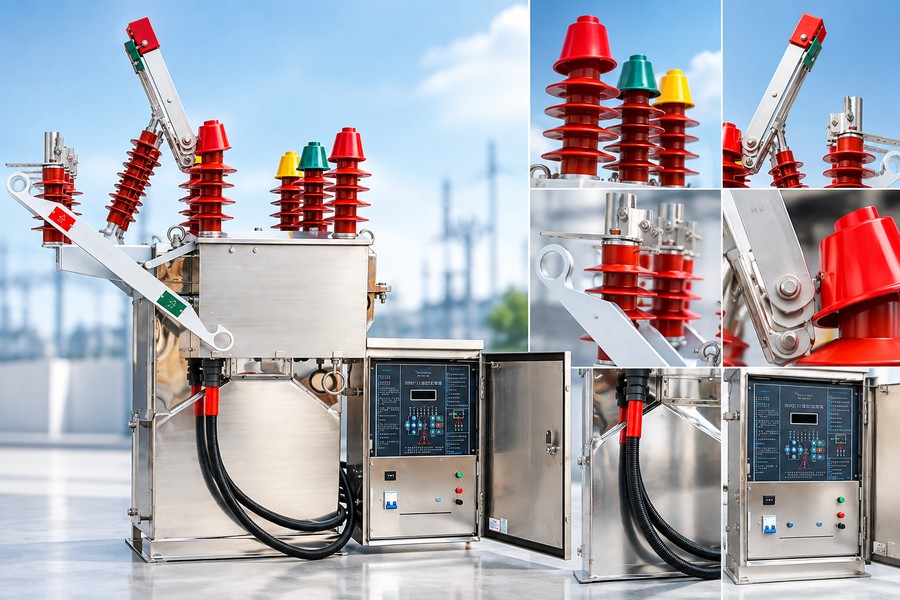

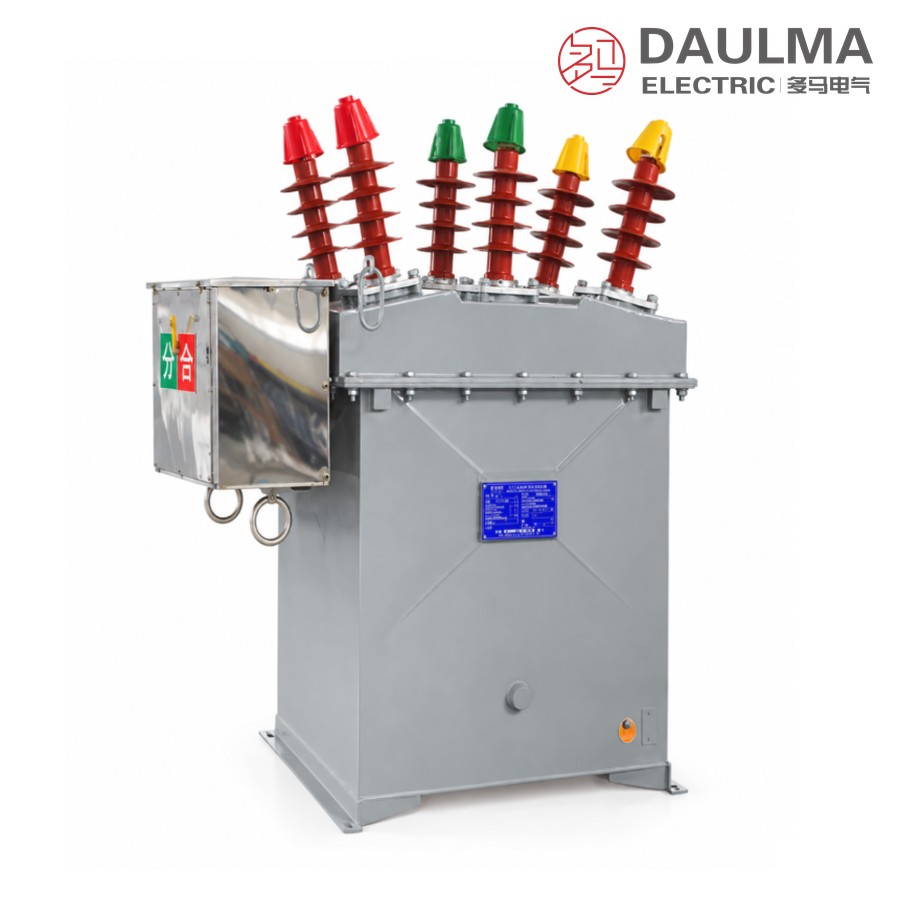

Le ZW8-12/C présente une structure compacte à colonnes triphasées avec des chambres de coupure à vide logées dans une cuve étanche en acier inoxydable, montée sur un cadre en acier galvanisé pour une installation sur poteau ou sur portique. Le boîtier de mécanisme externe contient le mécanisme à ressorts, la carte de commande et le module de communication.
Équipé d’un contrôleur intelligent intégré (FTU), le disjoncteur assure la protection par relais maximal de courant, le déclenchement instantané, la surintensité temporisée et le réenclenchement automatique (1 à 3 opérations). Le contrôleur prend en charge la commutation à distance/locale, et l’unité comprend une poignée de manœuvre manuelle pour les situations d’urgence. Les chambres de coupure à vide hermétiquement scellées garantissent une longue durée de vie sans maintenance dans les environnements extérieurs difficiles.
Caractéristiques techniques
Conditions de service
- Température de l’air ambiant : -40 °C à +40 °C
- Altitude : <= 1000 mètres (altitude supérieure sur demande avec déclassement)
- Intensité sismique : <= Degré 8
- Humidité relative : moyenne quotidienne <= 95 % ; moyenne mensuelle <= 90 %
- Exigence du site : exempt d’incendie, d’explosion, de pollution grave, de corrosion chimique ou de vibrations violentes
Données techniques
| N° | Désignation | Unité | Valeur |
|---|---|---|---|
| 1 | Tension assignée | kV | 12 |
| 2 | Niveau d’isolement assigné – Tension de tenue à fréquence industrielle pendant 1 min (à sec) | kV | 42 |
| Niveau d’isolement assigné – Tension de tenue à fréquence industrielle pendant 1 min (sous pluie) | kV | 34 | |
| Niveau d’isolement assigné – Tension de tenue aux chocs de foudre (crête) | kV | 75 | |
| 3 | Courant assigné | A | 400, 630 |
| 4 | Courant de coupure de court-circuit assigné | kA | 20, 16, 12.5 |
| 5 | Séquence de manœuvre assignée | – | O-0.3s-CO-180s-CO |
| 6 | Nombre de manœuvres de coupure de court-circuit assignées | fois | 30 |
| 7 | Courant d’enclenchement de court-circuit assigné (crête) | kA | 50 |
| 8 | Courant de pointe assigné | kA | 50 |
| 9 | Courant de tenue de courte durée assigné | kA | 20, 16, 12.5 |
| 10 | Durée du court-circuit assignée | s | 4 |
| 11 | Temps d’ouverture (déclencheur à shunt) – Tension de service la plus élevée | ms | 15~50 |
| Temps d’ouverture (déclencheur à shunt) – Tension de manœuvre assignée | ms | 15~50 | |
| Temps d’ouverture (déclencheur à shunt) – Tension de service la plus basse | ms | 30~60 | |
| 12 | Temps de fermeture | ms | 25~50 |
| 13 | Temps total d’ouverture | ms | ≤ 100 |
| 14 | Temps d’arc | ms | ≤ 20 |
| 15 | Durée de vie mécanique | fois | 10000 |
| 16 | Énergie de fermeture | J | 70 |
| 17 | Puissance d’entrée assignée du moteur de bandage | W | ≤ 220 |
| 18 | Tension de manœuvre assignée et tension assignée du circuit auxiliaire | V | CA/CC 220, 110, 24 |
| 19 | Temps de bandage à tension assignée | s | < 8 |
| 20 | Déclencheur maximal – Courant assigné | A | 5 |
| Déclencheur maximal – Précision du courant de déclenchement | % | ± 10 | |
| 21 | Plage de réglage du courant de surintensité | A | 1~9 |
| 22 | Plage de réglage du déclenchement instantané | – | 6~20 |
| 23 | Plage de temporisation | ms | 80~500 |
| 24 | Distance de commande à distance | m | 30 |
| 25 | Nombre de manœuvres de réenclenchement automatique | fois | 1~3 |
Installation et câblage
Schéma d’installation
Le ZW8-12/C est conçu pour une installation sur poteau ou sur portique. Les dessins ci-dessous indiquent les dimensions d’encombrement et d’installation pour le disjoncteur de type TT électronique et les variantes réenclencheurs. Assurez de respecter les distances d’isolement entre phases, la mise à la terre et la capacité de charge mécanique de la structure de support lors de l’installation.

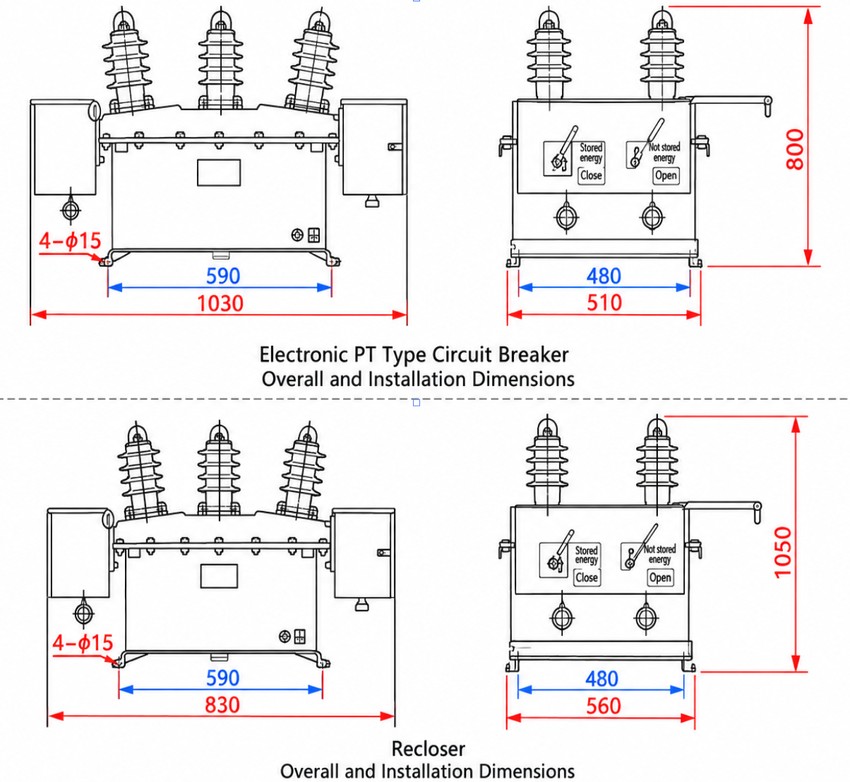

Dimensions d’encombrement et d’installation
| Dimension | Disjoncteur de type TT électronique | Réenclencheur |
|---|---|---|
| Largeur totale (mm) | 1030 | 830 |
| Profondeur totale (mm) | 510 | 560 |
| Hauteur totale (mm) | 800 | 1050 |
| Espacement des trous de fixation (mm) | 590 × 480 | 590 × 480 |
| Trous de fixation | 4 × φ15 | 4 × φ15 |
Sélection et questions fréquentes
Guide de sélection
- Confirmer une application de distribution aérienne triphasée 12 kV, 50 Hz ; sélectionner un courant assigné de 400 A ou 630 A en fonction de la charge continue du départ.
- Choisir un pouvoir de coupure de 12,5 kA, 16 kA ou 20 kA supérieur au courant de court-circuit présumé au point d’installation.
- Vérifier les niveaux de tenue aux chocs de foudre de 75 kV et de tenue à fréquence industrielle de 42 kV (à sec) / 34 kV (sous pluie) par rapport à la coordination de l’isolement du réseau.
- Spécifier la tension de commande du FTU (CA/CC 220, 110 ou 24 V) et configurer les réglages de protection : surintensité (1~9 A), multiplicateur de déclenchement instantané (6~20x), temporisation (80~500 ms) et séquences de réenclenchement (1~3).
- Vérifier la plage de température ambiante de −40°C à +40°C, l’altitude ≤1000m, l’intensité sismique ≤degré 8 ; demander un déclassement personnalisé pour les sites en haute altitude.
Foire aux questions
Q1 : Quelles fonctions de protection le disjoncteur intelligent ZW8-12/C fournit-il ?
Le contrôleur FTU intégré assure la protection contre les surintensités, la protection contre les courts-circuits, le déclenchement instantané, la protection contre les surintensités temporisées et le réenclenchement automatique (1 à 3 tirs). Ces réglages sont ajustables sur le terrain via l’interface du contrôleur.
Q2 : Ce disjoncteur peut-il fonctionner sans source d’alimentation externe ?
Oui, le ZW8-12/C est autonome. Il utilise un transformateur de tension (TT) interne pour tirer l’énergie de fonctionnement de la ligne, éliminant ainsi le besoin d’une batterie CC ou d’une alimentation CA séparée sur le poteau.
Q3 : Quelle est la différence entre le ZW8-12 et le ZW8-12/C ?
Le suffixe /C indique l’ajout de la fonction de réenclenchement automatique. Le ZW8-12 standard assure une coupure/enclenchement de base ; le ZW8-12/C ajoute des séquences de réenclenchement configurables de 1 à 3 tirs pour l’élimination des défauts transitoires sur les départs aériens.
Q4 : Quelles options de commande et de surveillance à distance sont disponibles ?
L’unité prend en charge la manœuvre manuelle locale via poignée, et la manœuvre électrique à distance via les bornes du boîtier de mécanisme. Des interfaces TC et TT sont fournies pour l’intégration de la télémétrie SCADA. La distance de commande à distance est jusqu’à 30 m via le contrôleur sans fil inclus.
Q5 : Quels sont les niveaux d’isolement assignés pour ce disjoncteur 12 kV ?
Tension de tenue à fréquence industrielle pendant 1 minute : 42 kV (à sec) et 34 kV (sous pluie). Tension de tenue aux chocs de foudre (crête) : 75 kV. Ceux-ci sont conformes aux normes GB et IEC pour les équipements de classe 12 kV.
Q6 : Un parafoudre ou un sectionneur peut-il être combiné avec ce disjoncteur ?
Oui. Sur demande, le ZW8-12/C peut être fourni avec un parafoudre intégré ou combiné avec un sectionneur pour former un ensemble « d’appareillage intelligent combiné » pour une protection renforcée contre la foudre et un sectionnement amélioré.
Q7 : Quelle est la durée de vie mécanique et électrique ?
La durée de vie mécanique est de 10 000 manœuvres. Le disjoncteur prend en charge 30 manœuvres de coupure de court-circuit assignées avant maintenance. Les chambres de coupure à vide sont scellées à vie, sans nécessiter de recharge de gaz.
Q8 : Le ZW8-12/C convient-il aux environnements extrêmement froids ?
Oui, il est assigné pour des températures ambiantes allant de −40°C à +40°C, ce qui le rend adapté aux réseaux de distribution aérienne des climats froids dans les régions nordiques.
