Présentation générale

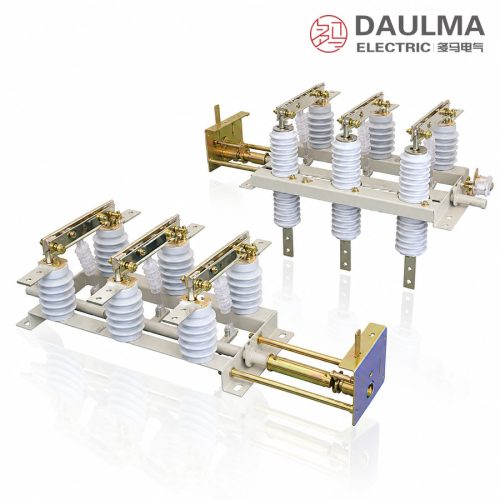

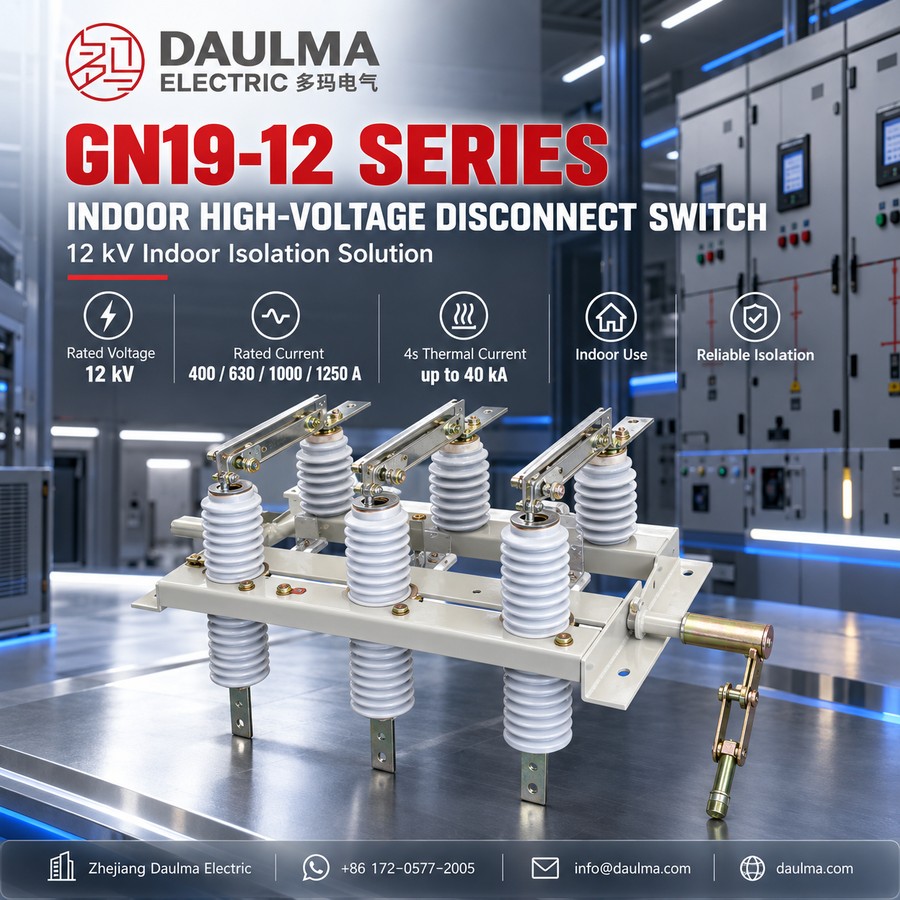

Le GN19-12 est un sectionneur haute tension alternatif d’intérieur à traversée de paroi pour systèmes triphasés 50 Hz de tension assignée 12 kV. Actionné par un mécanisme manuel CS6-1, il ouvre et ferme des circuits sous tension mais à vide, et ne peut pas interrompre le courant de charge ni le courant de court-circuit. Les versions dérivées incluent un type anti-pollution, un type haute altitude et une version équipée d’un indicateur de présence de tension.

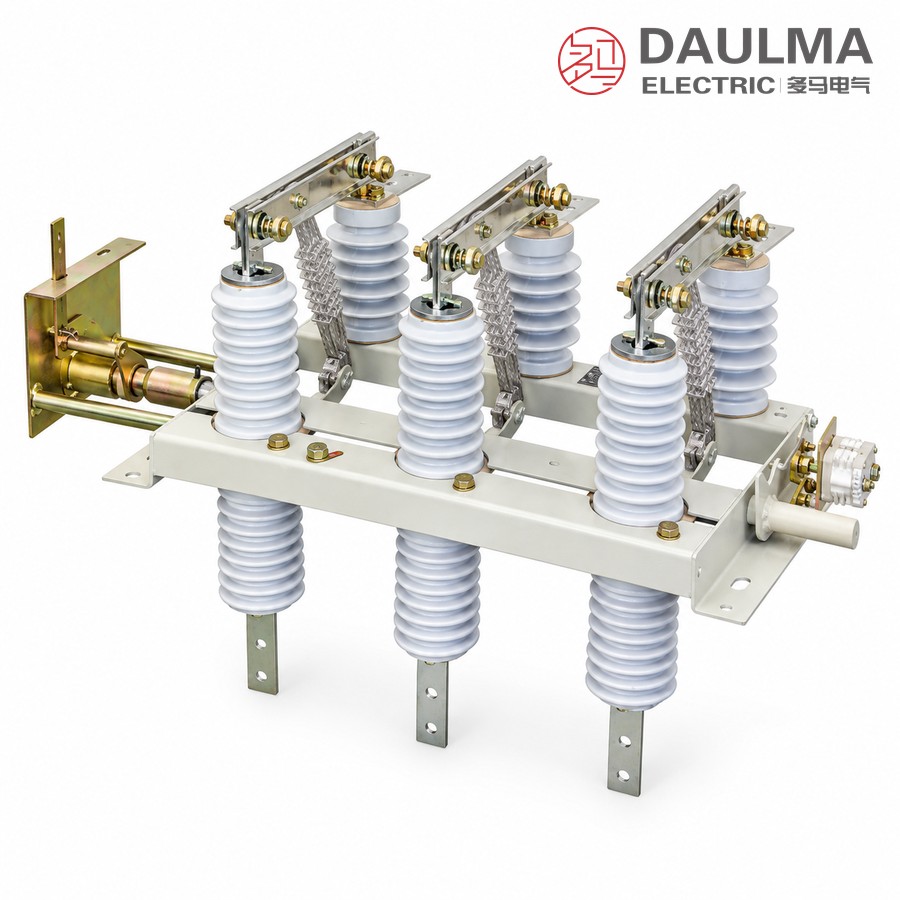

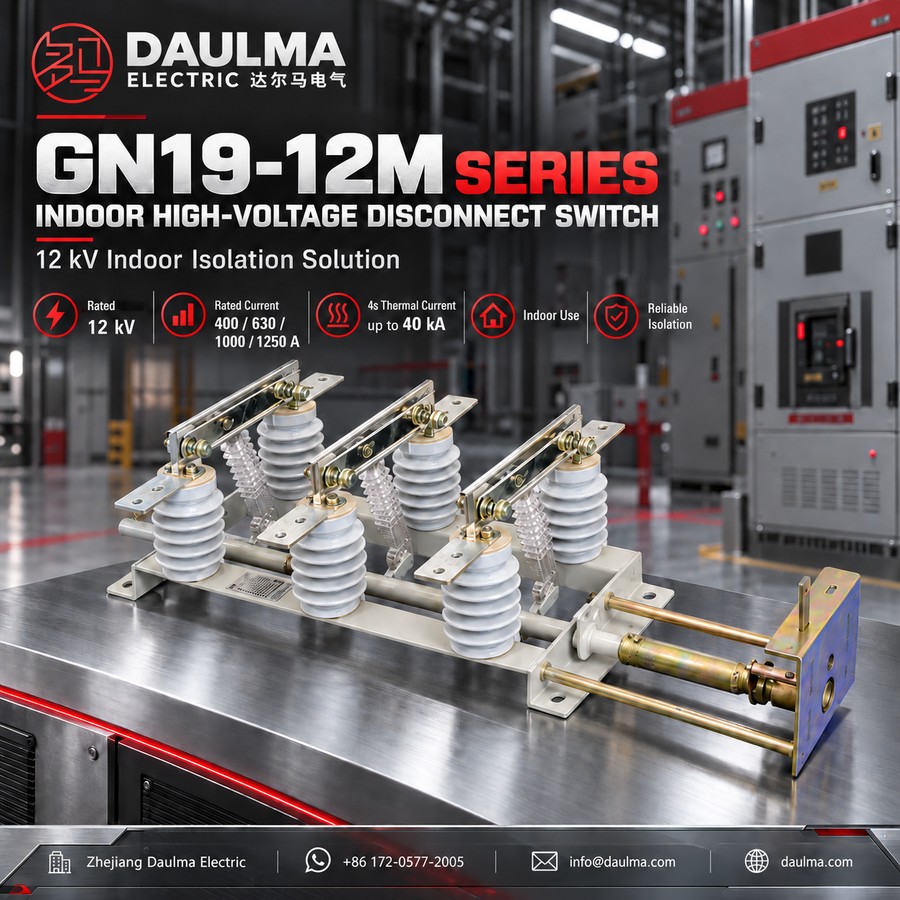

Chaque pôle est monté sur un châssis commun avec des isolateurs de support, des bornes de raccordement et des contacts à couteau, disposés pour traverser la paroi du panneau d’appareillage (type C, avec panneau M). Quatre variantes de courant assigné de 400 à 1250 A sont proposées, avec une tenue thermique de courte durée de 4 s jusqu’à 40 kA et une tenue dynamique de pointe jusqu’à 100 kA.
Désignation du modèle

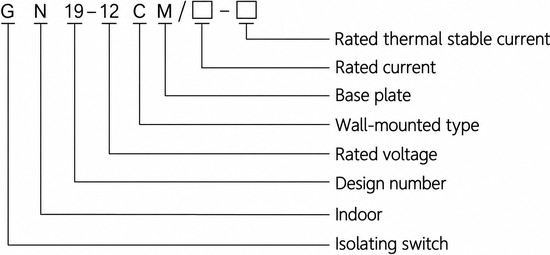

Le type est désigné G N 19 -12 C M / □ – □ et se décode comme suit :
- G — sectionneur
- N — lieu d’utilisation : intérieur
- 19 — numéro de séquence de conception
- 12 — tension assignée en kV
- C — type à traversée de paroi
- M — avec panneau de montage
- □ — courant assigné en A
- □ — courant thermique de courte durée assigné en kA

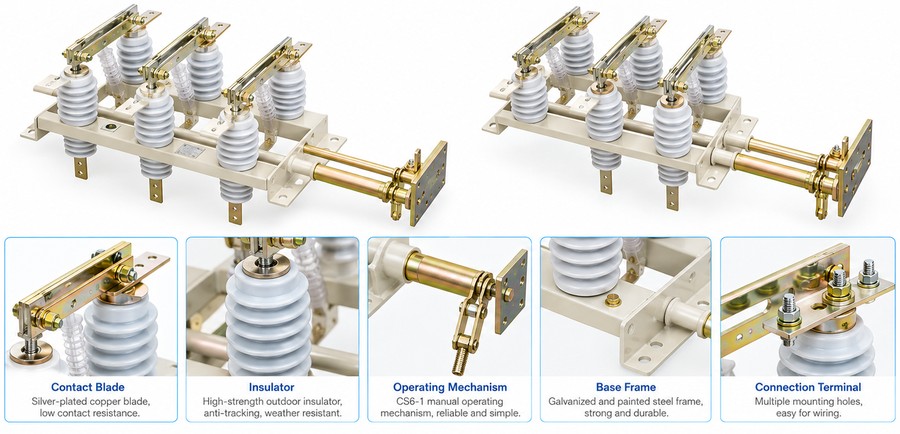

Construction et fonctionnement

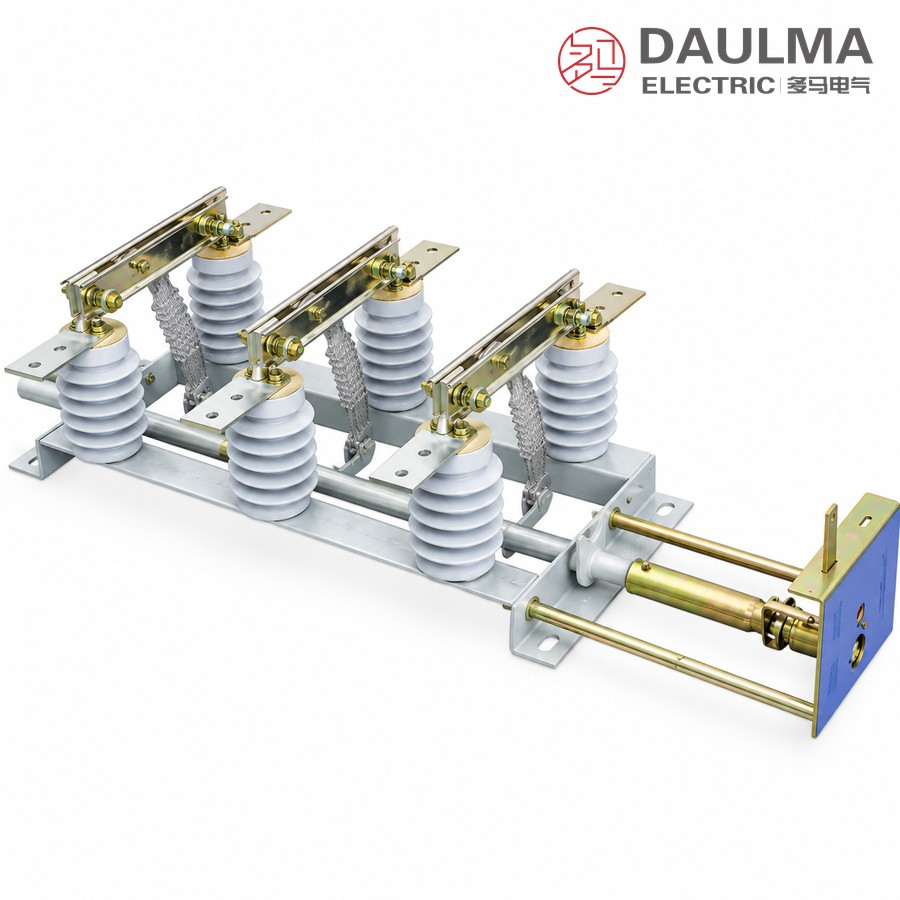

- Pôles à traversée de paroi. Chaque pôle est porté par un châssis commun avec des isolateurs de support et traverse la paroi du panneau afin que le sectionneur puisse isoler une section de chaque côté de la cellule.
- Circuit de courant. Les bornes de raccordement, les isolateurs de support et les contacts à couteau / à doigt forment le circuit conducteur principal ; la pression de contact est maintenue par des contacts à doigt auto-nettoyants.
- Mécanisme manuel CS6-1. Les pôles sont actionnés par un mécanisme de manœuvre manuel CS6-1 avec verrouillage ; une option d’indicateur de présence de tension signale l’état sous tension.
- Types dérivés. Des versions anti-pollution et haute altitude sont disponibles en plus du type d’intérieur standard.
Caractéristiques techniques
Paramètres assignés
| Désignation du type |
Tension
assignée (kV) |
Courant
assigné (A) |
Courant de courte durée
admissible 4 s (kA) |
Courant dynamique
de pointe admissible (kA) |
|---|---|---|---|---|
| GN19-12CM/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN19-12CM/630-20 | 12 | 630 | 20 | 50 |
| GN19-12CM/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN19-12CM/1250-40 | 12 | 1250 | 40 | 100 |
Dans la désignation du type, le premier chiffre après la barre oblique est le courant assigné en A et le second est le courant de tenue thermique de courte durée de 4 s assigné en kA ; le courant de tenue dynamique de pointe est indiqué dans la dernière colonne.
Conditions de service normales
- Altitude : inférieure ou égale à 1000 m (une version haute altitude est disponible)
- Température ambiante : −25℃ à +40℃
- Humidité relative : moyenne quotidienne inférieure ou égale à 95 %, moyenne mensuelle inférieure ou égale à 90 %
- Intensité sismique : inférieure ou égale à l’intensité 8
- Site : exempt de risques d’incendie, de gaz inflammables ou explosifs, de pollution sévère, de corrosion chimique et de vibrations violentes
Installation et câblage
Installation et montage
Montez les pôles à traversée de paroi sur leur châssis commun de manière à ce que les traversées passent à travers la paroi du panneau, fixez le châssis par les trous de montage et accouplez les pôles au mécanisme de manœuvre CS6-1. Vérifiez la liberté de mouvement des lames, l’assise correcte des contacts et la distance de sectionnement visible complète avant la mise sous tension, et reliez le châssis au réseau de terre.

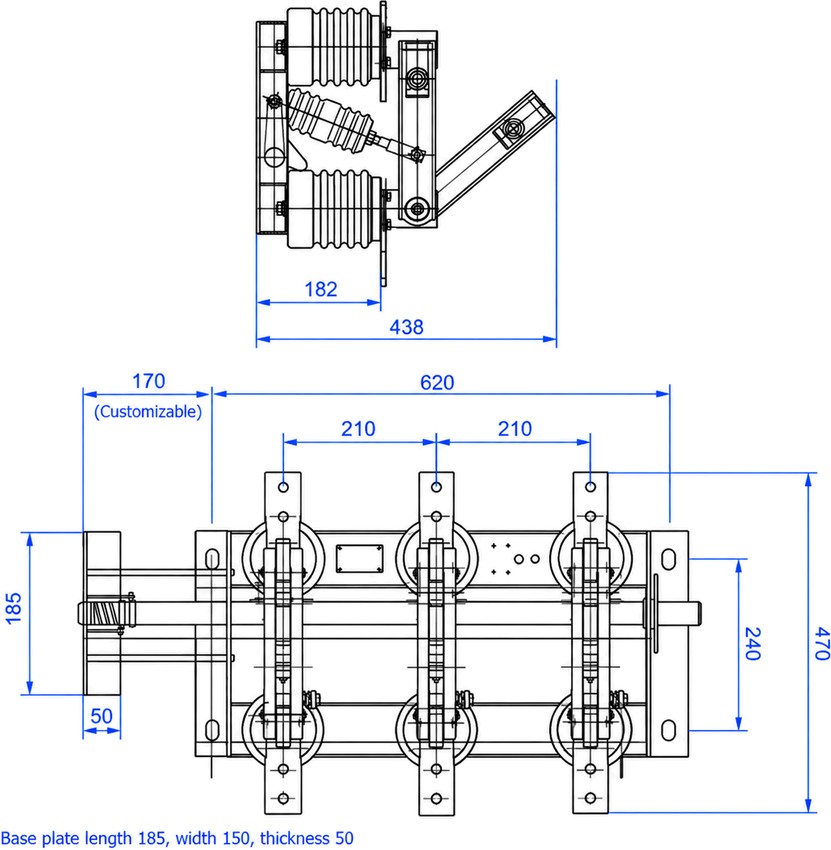

Dimensions d’encombrement et de montage
- Largeur totale du châssis 620 mm ; entraxe des phases 210 + 210 mm ; hauteur totale 470 mm.
- Découpe du panneau : longueur du panneau 185 mm, largeur 150 mm, épaisseur 50 mm ; la dimension de 170 mm peut être personnalisée.
- Saillie de la traversée de paroi 182 mm ; côté mécanisme 438 mm ; décalages des bornes 185 / 240 / 50 mm.
Sélection et questions fréquentes
Guide de sélection
- Choisir le courant assigné (400 / 630 / 1000 / 1250 A) pour correspondre au départ ; les valeurs de tenue thermique de courte durée et de tenue dynamique augmentent avec le courant.
- Confirmer l’encombrement de la découpe du panneau et la disposition à traversée de paroi par rapport à la cellule d’appareillage.
- Sélectionner la version anti-pollution ou haute altitude si le site l’exige, et l’option d’indicateur de présence de tension si une indication de sectionnement est nécessaire.
Foire aux questions
Q1 : Que signifie la désignation du type GN19-12CM ?
G est le sectionneur, N le lieu d’utilisation intérieur et 19 le numéro de séquence de conception ; 12 est la tension assignée en kV, C désigne le type à traversée de paroi et M la version avec panneau de montage. Les chiffres finaux indiquent le courant assigné en A et le courant thermique de courte durée de 4 s assigné en kA.
Q2 : Le GN19-12 peut-il interrompre le courant de charge ou de court-circuit ?
Non. Il ouvre et ferme uniquement des circuits à vide sous tension et fournit une distance de sectionnement visible ; les courants de charge et de défaut sont interrompus par l’appareil de manœuvre ou de protection associé.
Q3 : Quel mécanisme est utilisé ?
Un mécanisme de manœuvre manuel CS6-1 avec verrouillage ; un indicateur de présence de tension peut être ajouté pour signaler l’état sous tension.
Q4 : Quelles versions assignées sont disponibles ?
Quatre variantes 12 kV : 400 A (12,5 kA / 31,5 kA), 630 A (20 kA / 50 kA), 1000 A (31,5 kA / 80 kA) et 1250 A (40 kA / 100 kA), où les valeurs sont les courants de tenue thermique de courte durée et de tenue dynamique de pointe.
Q5 : Quelles sont les conditions de service ?
Altitude jusqu’à 1000 m, température ambiante de −25℃ à +40℃, humidité relative moyenne quotidienne jusqu’à 95 % et moyenne mensuelle jusqu’à 90 %, intensité sismique jusqu’à 8, et site exempt de risques d’incendie, d’explosifs ou de corrosion.
Q6 : Des versions dérivées sont-elles proposées ?
Oui : des types anti-pollution et haute altitude, ainsi qu’une version avec indicateur de présence de tension. Consultez la gamme de sectionneurs pour les modèles associés.
