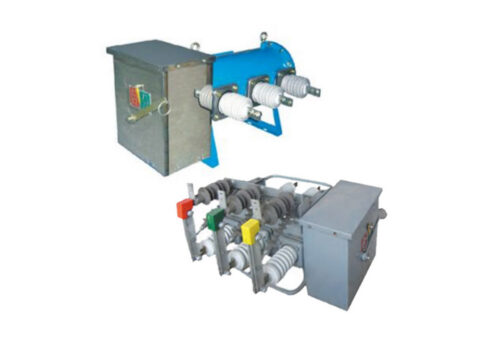

Pemutus litar sulfur heksafluorida (SF6) voltan tinggi luar siri LW3-12 direka untuk operasi boleh percaya dalam sistem pengagihan kuasa 12kV. Direka khusus untuk pemasangan luar, ia menggunakan gas SF6 sebagai medium pemadam arka dan penebat, memastikan prestasi tinggi dengan keperluan penyelenggaraan minimum. Pemutus ini menyokong pelbagai mekanisme pengendalian—spring manual (Jenis I), spring bermotor (Jenis II), dan magnet DC (Jenis III)—menawarkan integrasi fleksibel merentasi aplikasi grid bandar, perindustrian, dan automatik.
Dengan reka bentuk modular padat, siri LW3 memberikan keupayaan pemadaman arka unggul, kekuatan dielektrik cemerlang, dan usaha operasi rendah. Pembinaannya yang kukuh memastikan hayat perkhidmatan panjang, risiko kebakaran berkurang, dan tapak pemasangan lebih kecil berbanding pemutus luar konvensional 10kV, meningkatkan keselamatan dan kebolehpercayaan sistem secara ketara dalam persekitaran mencabar.
Pembinaan
Unit tiang pemutus mengandungi ruang gas SF6 terkedap yang menempatkan sesentuh tetap dan bergerak. Penandaan terminal mengikut konvensyen piawai: terminal utama dilabel P1 dan P2, terminal transformer arus sekunder ditanda S1 dan S2 (jika berkaitan). Semua unit diisi gas di kilang, dikedap hermetik, dan diuji secara teliti mengikut piawaian IEC 60265-1 (1988) dan GB 3804-1990. Amaran Keselamatan: Jangan cuba membuka atau mengubah suai kompartmen gas SF6—pengendalian gas hanya boleh dilakukan oleh personel bertauliah menggunakan peralatan pemulihan yang diluluskan. Enklosur diperbuat daripada keluli tahan karat 304L untuk rintangan kakisan luar biasa dalam keadaan luar yang mencabar.
Konvensyen penamaan model untuk pemutus litar SF6 luar siri LW3 adalah seperti berikut:
- L: Menggunakan gas SF6 sebagai medium pemadam arka dan penebat.
- W: Jenis luar, sesuai untuk pemasangan luar bangunan.
- 3: Nombor rekabentuk siri.
- 12: Voltan kadar (kV).
- I / II / III: Jenis mekanisme pengendalian:
- I: Spring manual.
- II: Spring bermotor (AU).
- III: Magnet (AT).
- 400/630: Arus kadar (A).
- 6.3 / 8 / 12.5 / 16: Arus pemutusan litar pintas kadar (kA).
Parameter teknikal
Keadaan Perkhidmatan
Direka untuk pemasangan luar dalam keadaan atmosfera piawai mengikut IEC 60265-1 dan GB 3804-1990.
Parameter Teknikal
| Parameter | Nilai |
|---|---|
| Voltan kadar | 12 kV |
| Frekuensi kadar | 50 Hz |
| Arus kadar | 400 A / 630 A |
| Arus pemutusan litar pintas kadar |
6.3 kA / 8 kA / 12.5 kA / 16 kA |
| Arus pembuatan litar pintas kadar (puncak) |
16 kA / 20 kA / 31.5 kA / 40 kA |
| Arus tahan masa pendek kadar (3s) |
6.3 kA / 8 kA / 12.5 kA / 16 kA |
| Voltan tahan frekuensi kuasa (1 minit) |
42 kV (antara fasa dan bumi) 48 kV (merentasi sesentuh terbuka) |
| Voltan tahan dedenyut kilat | 75 kV (antara fasa dan bumi) 85 kV (merentasi sesentuh terbuka) |
| Ketahanan mekanikal | ≥3,000 operasi |
| Tekanan gas SF6 (pada 20°C, tolok) |
0.04 MPa |
| Julat suhu persekitaran | –30°C hingga +40°C |
| Altitud | ≤1,000 m di atas paras laut |
Nota: Nilai prestasi mematuhi piawaian IEC 60265-1 (1988) dan GB 3804-1990. Untuk pemasangan di atas altitud 1,000 m, penurunan kadar mungkin diperlukan.
Pemasangan dan pendawaian
Dimensi Pemasangan
Pemutus litar SF6 LW3-12 mempunyai tapak pemasangan piawai untuk integrasi mudah ke dalam struktur suisgear luar 12kV sedia ada. Pastikan ruang lega mencukupi untuk operasi selamat dan akses penyelenggaraan.
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi keseluruhan | 1,850 |
| Lebar (setiap tiang) | 320 |
| Kedalaman | 580 |
| Jarak pusat tiang | 340 |
| Corak lubang pemasangan | 200 × 200 |
| Tinggi terminal utama | 1,650 |
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih arus kadar (400A atau 630A) berdasarkan keperluan beban berterusan dan keperluan pengembangan masa depan.
- Pilih kapasiti pemutusan litar pintas yang sesuai (6.3kA hingga 16kA) mengikut paras kesalahan prospektif di titik pemasangan.
- Padankan jenis mekanisme pengendalian (I, II, atau III) dengan sistem kawalan anda: manual untuk aplikasi ringkas, AU bermotor untuk automasi jauh, atau mekanisme magnet AT untuk sistem sandaran kritikal.
- Sahkan keadaan sekitar—terutamanya suhu dan altitud—kerana ia memberi kesan kepada prestasi gas SF6 dan kekuatan penebatan.
- Pastikan keserasian dengan transformer arus dan relay perlindungan sedia ada apabila terminal sekunder S1/S2 digunakan.
- Sahkan dimensi pemasangan dan jarak fasa sepadan dengan struktur suisgear anda sebelum membuat pesanan.
- Untuk persekitaran pesisir atau sangat korosif, sahkan bahawa enklosur keluli tahan karat 304L memenuhi keperluan ketahanan tempatan.
Soalan Lazim
Q1: Bolehkah pemutus LW3-12 dipasang di dalam bangunan?
Walaupun direka untuk penggunaan luar, LW3-12 boleh dipasang di dalam jika keadaan persekitaran (kelembapan, pencemaran, pengudaraan) memenuhi syarat perkhidmatan yang ditetapkan. Walau bagaimanapun, penarafan IP dan rekabentuk termanya dioptimumkan untuk pendedahan luar.
Q2: Adakah pengisian semula gas SF6 diperlukan semasa hayat perkhidmatan normal?
Tidak. LW3-12 dikedap di kilang dan ditutup hermetik. Di bawah keadaan operasi normal dan tanpa kebocoran, gas SF6 tidak memerlukan pengisian semula sepanjang hayat mekanikalnya (≥3,000 operasi).
Q3: Apa yang berlaku jika tekanan SF6 jatuh di bawah 0.04 MPa?
Penurunan ketara tekanan SF6 akan menggugat penebatan dan prestasi pemadaman arka. Kebanyakan pemasangan termasuk sentuhan pemantauan tekanan yang mencetuskan isyarat amaran atau mengunci operasi. Pemeriksaan segera oleh personel bertauliah diperlukan.
Q4: Adakah transformer arus disepadukan ke dalam pemutus LW3-12?
Transformer arus (TA) terbina dalam adalah pilihan. Apabila dipasang, terminal sekunder ditanda dengan jelas S1 dan S2. Nyatakan nisbah TA dan kelas ketepatan semasa membuat pesanan jika fungsi metering atau perlindungan diperlukan.
Q5: Bolehkah Jenis II (spring bermotor) dikuasakan oleh bekalan AT?
Tidak. Jenis II direka khusus untuk operasi motor AU (biasanya 220V AU). Untuk sistem kawalan AT, pilih Jenis III (mekanisme magnet AT), yang beroperasi pada voltan AT piawai seperti 110V atau 220V AT.
Frequently Asked Questions
Q1: Apakah arus pemutusan litar pintas maksimum untuk pemutus litar ini?
Arus pemutusan litar pintas maksimum ialah 16 kA. Arus kadar adalah 400 A atau 630 A. Sila hubungi kami untuk pengesahan rating tepat bagi projek anda.
Q2: Bolehkah pemutus litar SF6 12kV ini dipasang pada altitud melebihi 1,000 meter?
Ya, tertakluk kepada penurunan kadar. Altitud piawai ialah ≤1,000 m. Pengiraan penurunan kadar kilang diperlukan untuk pemasangan di altitud yang lebih tinggi.
Q3: Bagaimanakah keadaan persekitaran operasi untuk pemasangan luar pemutus litar ini?
Ia mematuhi IEC 60265-1 dan GB 3804-1990. Julat suhu persekitaran ialah –30°C hingga +40°C. Sila sahkan syarat tapak pemasangan dengan kami.
Q4: Piawaian antarabangsa manakah yang dipatuhi oleh pemutus litar luar ini?
Pemutus litar ini mematuhi piawaian IEC 60265-1 dan GB 3804-1990. Voltan tahan frekuensi kuasa ialah 42 kV. Hubungi jabatan jualan untuk dokumentasi sijil.
Q5: Bilakah ujian kilang dijalankan sebelum penghantaran pemutus litar ini?
Ujian dijalankan sebelum penghantaran mengikut prosedur piawai. Ujian termasuk tahan frekuensi kuasa 42 kV dan dedenyut kilat 75 kV. Skop ujian tertakluk kepada pengesahan pesanan.
Q6: Adakah pemutus litar LW3-12 sesuai untuk sistem pengagihan kuasa 12kV?
Ya, ia direka khusus untuk sistem pengagihan kuasa luar 12kV. Voltan kadar ialah 12 kV pada frekuensi 50 Hz. Hubungi kami untuk pengesahan spesifikasi projek.
