Ikhtisar

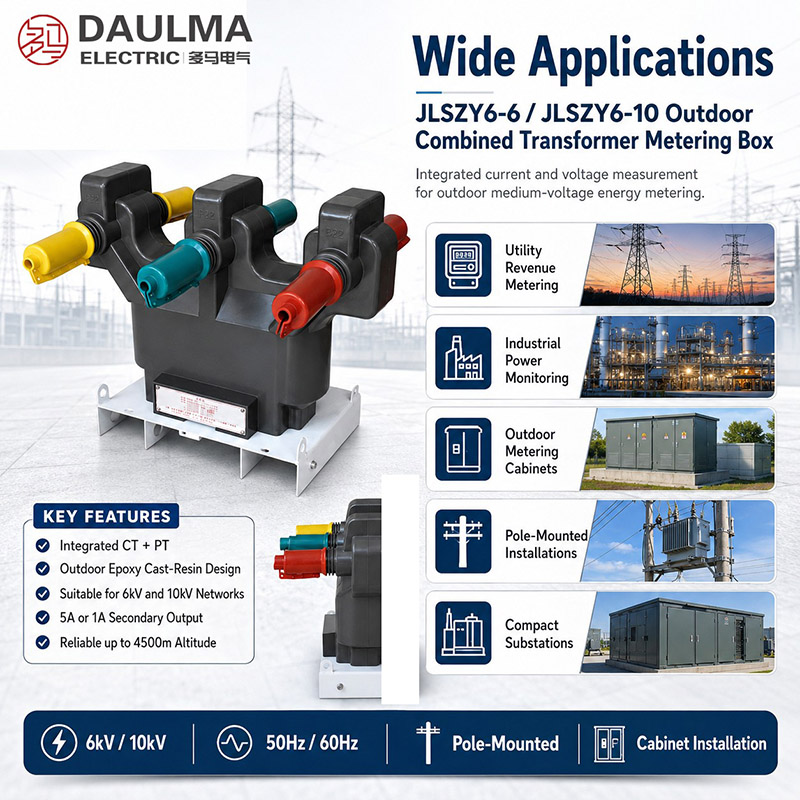

Pengubah JLSZY6-6 dan JLSZY6-10 ialah kotak pengukuran pengubah gabungan tiga fasa AC luaran yang direka untuk sistem pengagihan voltan sederhana 6kV dan 10kV. Unit-unit ini menggabungkan pengubah arus (CT) dan pengubah voltan (PT/VT) ke dalam satu pemasangan berpenebat resin tuangan epoksi, memberikan isyarat arus dan voltan yang tepat untuk aplikasi pengukuran tenaga voltan tinggi.
Dibina memenuhi piawaian IEC dan GB untuk ketepatan pengukuran, siri JLSZY6 menyokong pengukuran tenaga aktif dan reaktif dengan output sekunder 1A atau 5A. Ia biasanya digunakan di titik pengukuran utiliti luaran, pemasangan terpasang tiang, sub-stesen padat, dan sistem pengukuran di sisi pengguna perindustrian yang memerlukan prestasi boleh dipercayai di bawah tekanan persekitaran.
Sorotan Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Voltan Sistem | 6kV / 10kV |
| Julat Arus Primer | 5A – 300A |
| Arus Sekunder | 1A atau 5A |
| Voltan Sekunder | 100V / √3 |
| Kelas Ketepatan (CT) | 0.2S / 0.5S |
| Kelas Ketepatan (PT) | 0.2 / 0.5 |
| Bahan Penebat | Resin tuangan epoksi |
| Frekuensi | 50Hz |
| Jenis Pemasangan | Luaran |
| Aplikasi | Pengukuran hasil, pemantauan beban |
| Pilihan Struktur | Garis luar 190mm, 280mm |
| Pematuhan Piawaian | IEC 61869, GB/T 20840 |
Pembinaan

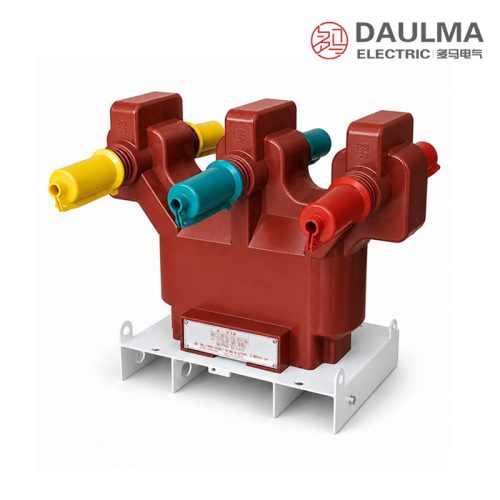

Pengubah JLSZY6-6 dan JLSZY6-10 menggunakan pembinaan monolitik resin tuangan epoksi yang meliputi teras dan belitan kedua-dua pengubah arus dan voltan. Penebat pepejal ini memberikan rintangan cemerlang terhadap kelembapan, pendedahan UV, dan kitaran haba, menjadikannya sesuai untuk persekitaran luaran yang mencabar. Konduktor primer disepadukan ke dalam badan tuangan dengan terminal bos luaran untuk sambungan selamat ke talian voltan sederhana. Belitan sekunder disalurkan ke kotak terminal kedap dengan penyambung jenis skru, memastikan output isyarat yang selamat dan boleh dipercayai kepada peranti pengukuran. Perumahan termasuk pendakap pemasangan yang serasi dengan kelengkapan tiang atau kabinet piawai, dan versi pilihan tersedia dengan garis luar struktur 190mm atau 280mm untuk memenuhi pelbagai keperluan pemasangan.
Parameter teknikal
Syarat Perkhidmatan
- Kedudukan pemasangan: Terpasang tiang luaran, kotak pengukuran luaran, sub-stesen padat atau titik pengukuran sisi pengguna
- Suhu persekitaran: -15°C hingga +55°C
- Ketinggian maksimum: ≤ 4500m (tiada penurunan kadar diperlukan)
- Pilihan struktur: Sahkan versi 190mm atau 280mm sebelum rekabentuk kabinet
- Pembumian: Sambungkan terminal pembumian mengikut kod elektrik tempatan dan piawaian pengukuran
- Penyelenggaraan: Periksa terminal primer, kesealingan kotak terminal sekunder, permukaan resin dan sambungan pembumian secara berkala
Parameter Teknikal
JLSZY6-6/10 ialah kotak pengukuran pengubah gabungan luaran berpenebat resin tuangan epoksi yang direka untuk sistem 6kV dan 10kV. Ia beroperasi dalam julat suhu -15°C hingga +55°C, menyokong pemasangan sehingga ketinggian 4500m tanpa penurunan kadar, mematuhi GB20840.4-2015, dan mempunyai nisbah pengubah arus dari 5A hingga 300A di sisi primer dengan output sekunder 5A atau 1A.
Data Pengubah Voltan
| Nisbah Voltan Terkadat |
Kelas Ketepatan |
Output Terkadat (VA) |
Tahap Penebatan Terkadat (kV) |
|---|---|---|---|
| 6000/√3 / 100/√3 / 100/3V | 0.2 / 0.5 | 30 | 7.2/32/60 |
| 10000/√3 / 100/√3 / 100/3V | 0.2 / 0.5 | 40 | 12/40/75 |
| 11000/√3 / 110/√3 / 110/3V | 0.2 / 0.5 | 60 | 12/40/75 |
Data Pengubah Arus
| Nisbah Arus Terkadat (A) |
Kelas Ketepatan |
Output Terkadat (VA) |
Arus Haba Masa-Pendek |
Arus Dinamik |
|---|---|---|---|---|
| 5A hingga 300A / 5A atau 1A | 0.2S | 15 | 60 × In | 150 × In |
| 5A hingga 300A / 5A atau 1A | 0.2 | 15 | 60 × In | 150 × In |
| 5A hingga 300A / 5A atau 1A | 0.5 | 20 | 60 × In | 150 × In |
Pemasangan dan pendawaian
Rajah Pemasangan

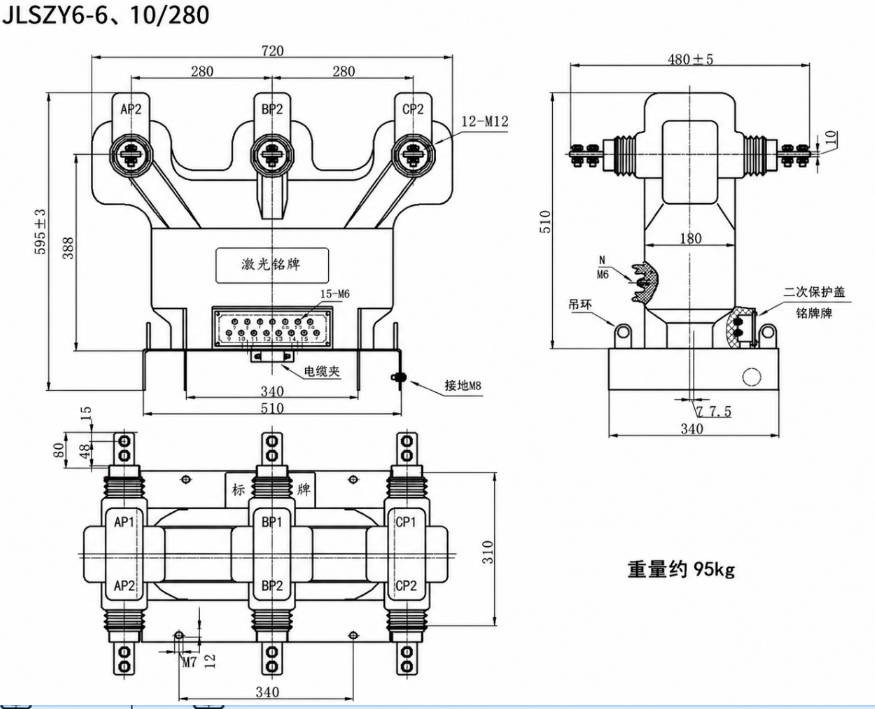

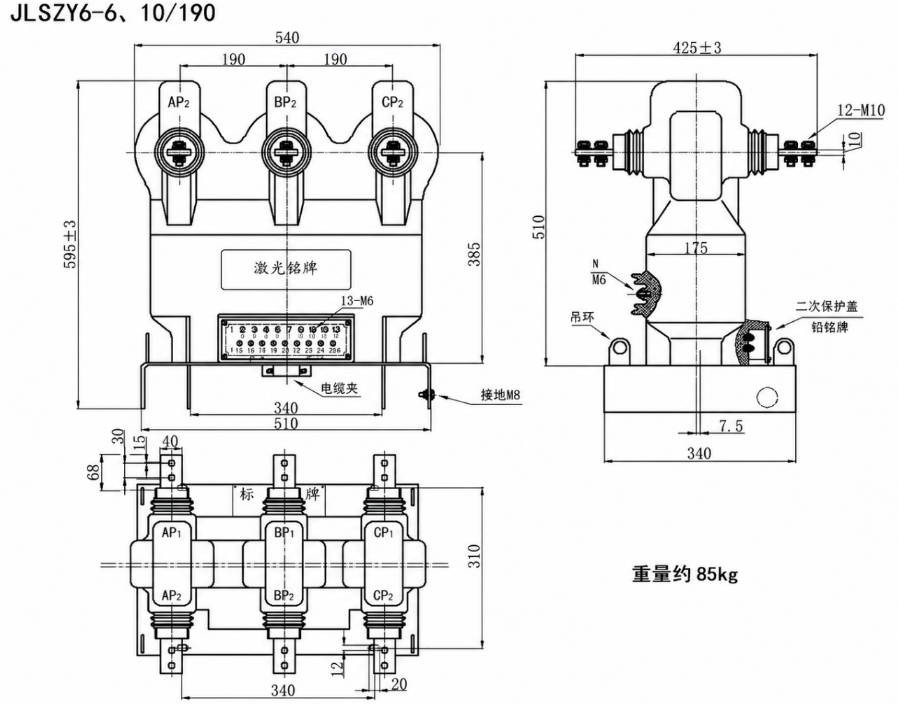

Unit JLSZY6-6 dan JLSZY6-10 direka untuk pemasangan luaran pada tiang atau platform. Pastikan pengikatan mekanikal selamat menggunakan pendakap pemasangan yang disediakan dan kekalkan ruang lega yang mencukupi di sekeliling unit untuk keselamatan dan pengudaraan.
Rajah Pendawaian

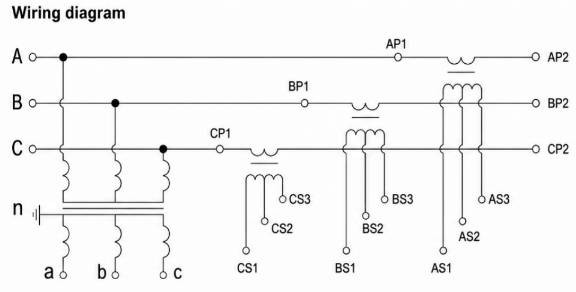

- Sahkan urutan terminal AP1/AP2, BP1/BP2 dan CP1/CP2 sebelum pengkomisenan
- Litar sekunder CT tidak boleh dibuka semasa operasi
- Terminal sekunder PT memberikan input voltan kepada meter dan peranti pemantauan
- Terminal sekunder CT memberikan input arus kepada meter tenaga aktif dan reaktif
- Pendawaian pembumian dan kotak meter hendaklah mengikut rajah pendawaian projek yang diluluskan
Pemilihan dan Soalan Lazim

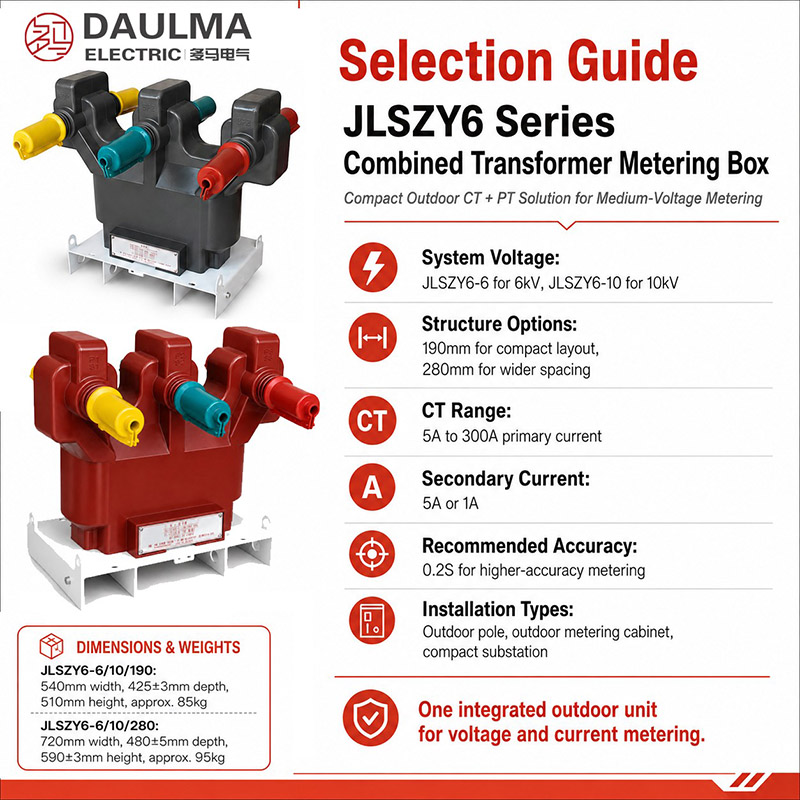

Panduan Pemilihan
- Pilih berdasarkan voltan sistem: JLSZY6-6 untuk sistem 6 kV dan JLSZY6-10 untuk sistem 10 kV.
- Pastikan arus primer terkadat CT terbina dalam sepadan dengan keperluan beban anda (pilihan biasa termasuk 5–600 A).
- Sahkan kelas ketepatan memenuhi piawaian utiliti tempatan atau peraturan (biasanya 0.2S/0.5S untuk CT dan 0.2/0.5 untuk PT).
- Sahkan bahan enklosur—penebat resin tuangan adalah piawai untuk aplikasi luaran berkebolehpercayaan tinggi.
- Periksa bahawa kotak pengukuran merangkumi kedua-dua pengubah arus (CT) dan pengubah potensi (PT) dalam satu unit bersepadu untuk sistem AC tiga fasa.
Soalan Lazim
Q1: Bilakah saya perlu menentukan versi struktur 190mm atau 280mm?
Pilihan bergantung kepada ruang kotak pengukuran luaran anda. Pilihan 190mm atau 280mm mesti disahkan sebelum rekabentuk kabinet. Hubungi jurutera kami untuk lukisan dimensi.
Q2: Bolehkah pengubah gabungan ini beroperasi pada ketinggian tinggi tanpa penurunan kadar?
Ya, ia beroperasi sehingga ketinggian maksimum 4500m tanpa penurunan kadar. Ia menyokong suhu persekitaran dari -15°C hingga +55°C. Sahkan keadaan tapak spesifik semasa pengesahan projek.
Q3: Apakah kelas ketepatan yang tersedia untuk output sekunder pengubah voltan?
Kedua-dua kelas ketepatan 0.2 dan 0.5 tersedia. Output terkadat ialah 30VA untuk sistem 6kV dan 40VA untuk sistem 10kV. Nyatakan keperluan pengukuran tepat anda semasa membuat pesanan.
Q4: Apakah piawaian antarabangsa yang dipatuhi oleh pengubah resin tuangan epoksi ini?
Ia mematuhi piawaian GB20840.4-2015 untuk pengubah gabungan. Reka bentuk resin tuangan epoksi ini dinilai untuk aplikasi luaran 6kV dan 10kV. Mohon sijil pematuhan untuk projek anda.
Q5: Adakah nisbah arus primer tersuai tersedia untuk kotak pengukuran ini?
Nisbah primer piawai berkisar dari 5A hingga 300A dengan output sekunder 5A atau 1A. Nisbah tersuai tertakluk kepada pengesahan kilang. Hubungi pasukan jualan kami untuk membincangkan keperluan spesifik anda.
Q6: Mengapa memilih pengubah gabungan resin tuangan epoksi untuk pengukuran luaran?
Ia menawarkan kekuatan penebatan tinggi dan rintangan cuaca untuk kegunaan luaran. Unit 6kV dan 10kV ini memastikan pengukuran boleh dipercayai di sisi pengguna. Sahkan aplikasi spesifik anda dengan pasukan kami.
