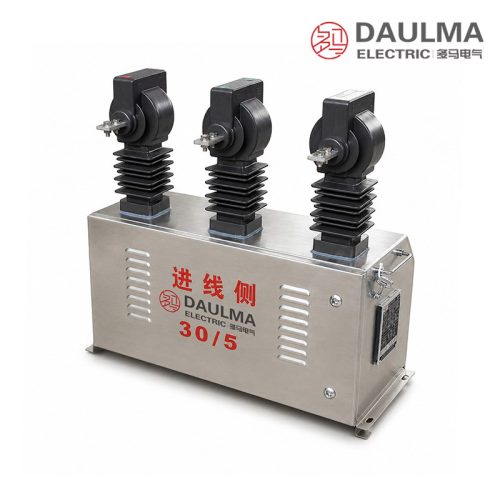

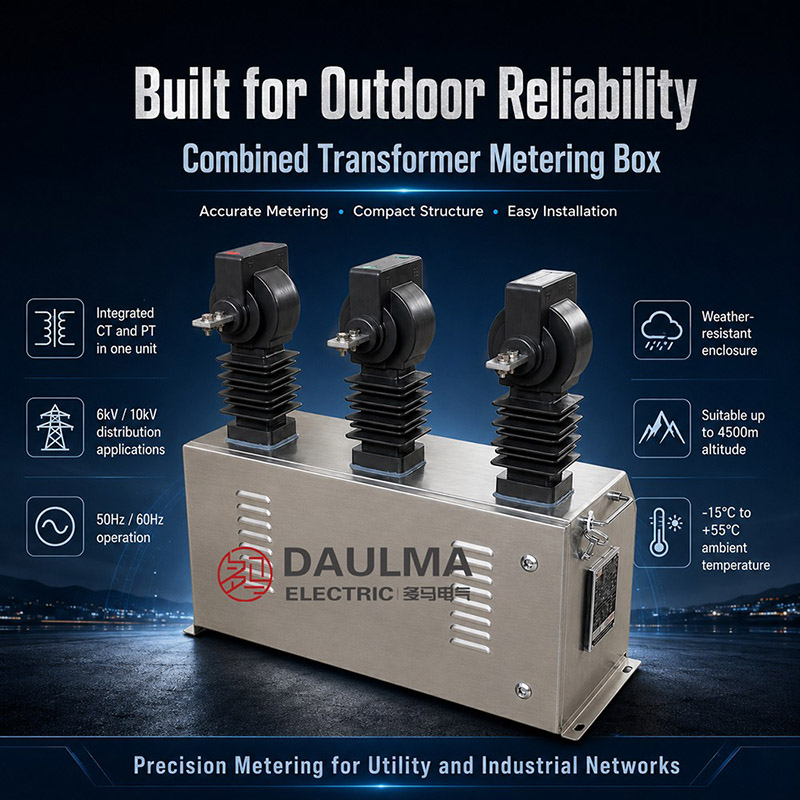

Ikhtisar
Pengubah gabungan JLSZY8-10W/340 adalah kotak metering tiga fasa tiga komponen yang direka untuk sistem pengagihan voltan sederhana 10kV luar bangunan. Ia mempunyai pemasangan berpenebat resin epoksi tuang yang menggabungkan fungsi pengubah arus (CT) dan pengubah voltan (PT/VT) dalam satu enklusur logam yang kukuh, memastikan keluaran isyarat yang boleh dipercayai untuk aplikasi metering tenaga voltan tinggi.
Unit ini memberikan pengukuran tenaga aktif dan reaktif yang tepat dengan keluaran sekunder yang serasi dengan instrumen metering piawai. Ia direka untuk pemasangan terpasang tiang, sub-stesen padat, dan titik metering di sisi pengguna industri, terutamanya dalam persekitaran yang memerlukan prestasi penebatan tambahan akibat pencemaran atau kelembapan. Rekabentuk ini mematuhi piawaian IEC dan GB yang berkaitan untuk peralatan metering voltan tinggi luar bangunan.
Sorotan Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Voltan Sistem | 10kV |
| Frekuensi Terkedah | 50Hz |
| Julat Arus Primer | 5A – 300A |
| Arus Sekunder | 5A |
| Voltan Sekunder | 100V / √3 |
| Kelas Ketepatan (CT) | 0.2S / 0.5S |
| Kelas Ketepatan (PT) | 0.2 / 0.5 |
| Tahap Penebatan | 12kV |
| Jarak Terminal | 340mm |
| Jenis Enklusur | Logam, sesuai luar bangunan |
| Bahan Penebat | Resin epoksi tuang |
| Persekitaran Aplikasi | Luar bangunan, kawasan pencemaran tinggi |

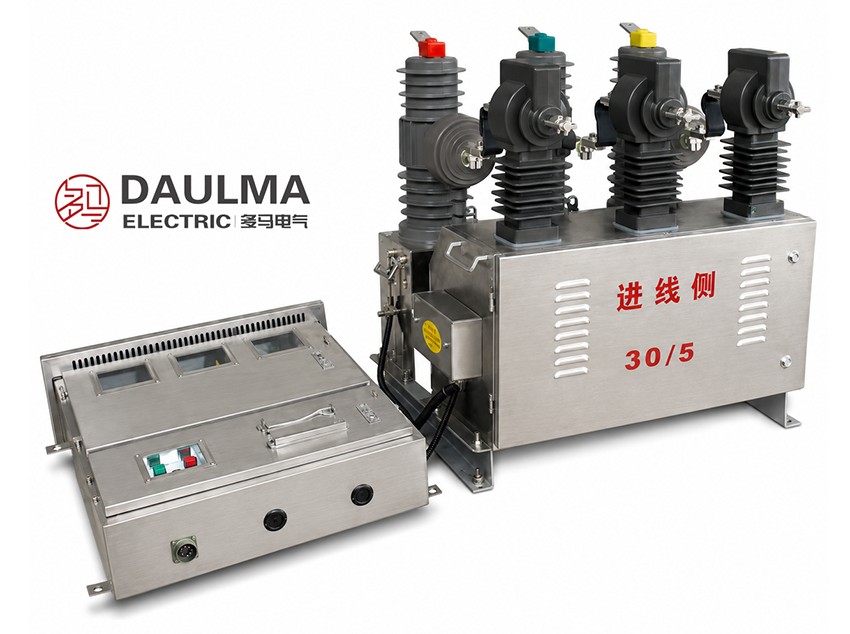

Pembinaan
Pengubah gabungan JLSZY8-10W/340 menggunakan struktur penebatan resin epoksi tuang sepenuhnya tertutup untuk kedua-dua pengubah arus dan pengubah voltan, memberikan kekuatan dielektrik yang cemerlang dan ketahanan terhadap tekanan alam sekitar. Komponen teras dikapsulkan dalam satu badan resin tuang monolitik, menghapuskan ruang udara dan meminimumkan cas separa. Pemasangan ini ditempatkan dalam enklusur logam yang dibumikan yang memberikan perlindungan mekanikal dan perisai terhadap gangguan elektromagnetik. Semua terminal primer dan sekunder dipasang dengan selamat dalam matriks resin, dengan pendawaian sekunder disalurkan melalui kotak terminal kedap untuk mengelakkan kemasukan wap air. Jarak 340mm antara terminal voltan tinggi meningkatkan jarak renik, menjadikan unit ini sesuai untuk kawasan pantai atau industri dengan tahap pencemaran yang tinggi.
Parameter teknikal
Keadaan Perkhidmatan
- Kedudukan pemasangan: Terpasang tiang luar bangunan, kotak metering luar bangunan, sub-stesen padat atau titik metering di sisi pengguna
- Suhu persekitaran: -15°C hingga +55°C
- Altitud maksimum: ≤ 4500m (tiada penurunan prestasi diperlukan)
- Jarak terminal: 340mm untuk jarak renik dan prestasi penebatan yang ditingkatkan
- Pembumian: Sambungkan terminal pembumian mengikut kod elektrik tempatan dan piawaian metering
- Penyelenggaraan: Periksa terminal primer, kesealingan kotak terminal sekunder, keadaan enklusur logam dan sambungan pembumian secara berkala

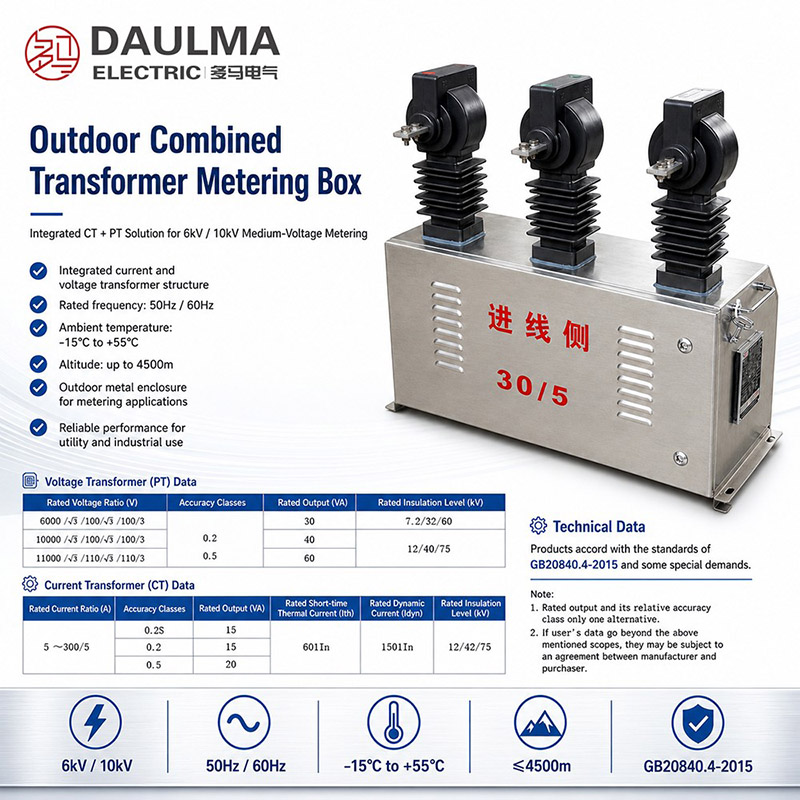

Parameter Teknikal
JLSZY8-10W/340 ialah kotak metering pengubah gabungan tiga fasa tiga komponen luar bangunan berpenebat resin epoksi tuang yang direka untuk sistem 10kV. Ia beroperasi dalam julat suhu persekitaran -15°C hingga +55°C dan pada altitud sehingga 4500m tanpa penurunan prestasi, mematuhi GB20840.4-2015. Unit ini menyokong nisbah arus primer dari 5A hingga 300A dengan pelbagai kelas ketepatan dan kadar beban.
Data Pengubah Voltan
| Nisbah Voltan Terkedah |
Kelas Ketepatan |
Keluaran Terkedah (VA) |
Tahap Penebatan Terkedah (kV) |
|---|---|---|---|
| 10000/√3 / 100/√3 / 100/3V | 0.2 / 0.5 | 40 | 12/40/75 |
Data Pengubah Arus
| Nisbah Arus Terkedah (A) |
Kelas Ketepatan |
Keluaran Terkedah (VA) |
Arus Haba Masa-Pendek |
Arus Dinamik |
|---|---|---|---|---|
| 5A hingga 300A / 5A | 0.2S | 15 | 60 × In | 150 × In |
| 5A hingga 300A / 5A | 0.2 | 15 | 60 × In | 150 × In |
| 5A hingga 300A / 5A | 0.5 | 20 | 60 × In | 150 × In |
Pemasangan dan pendawaian

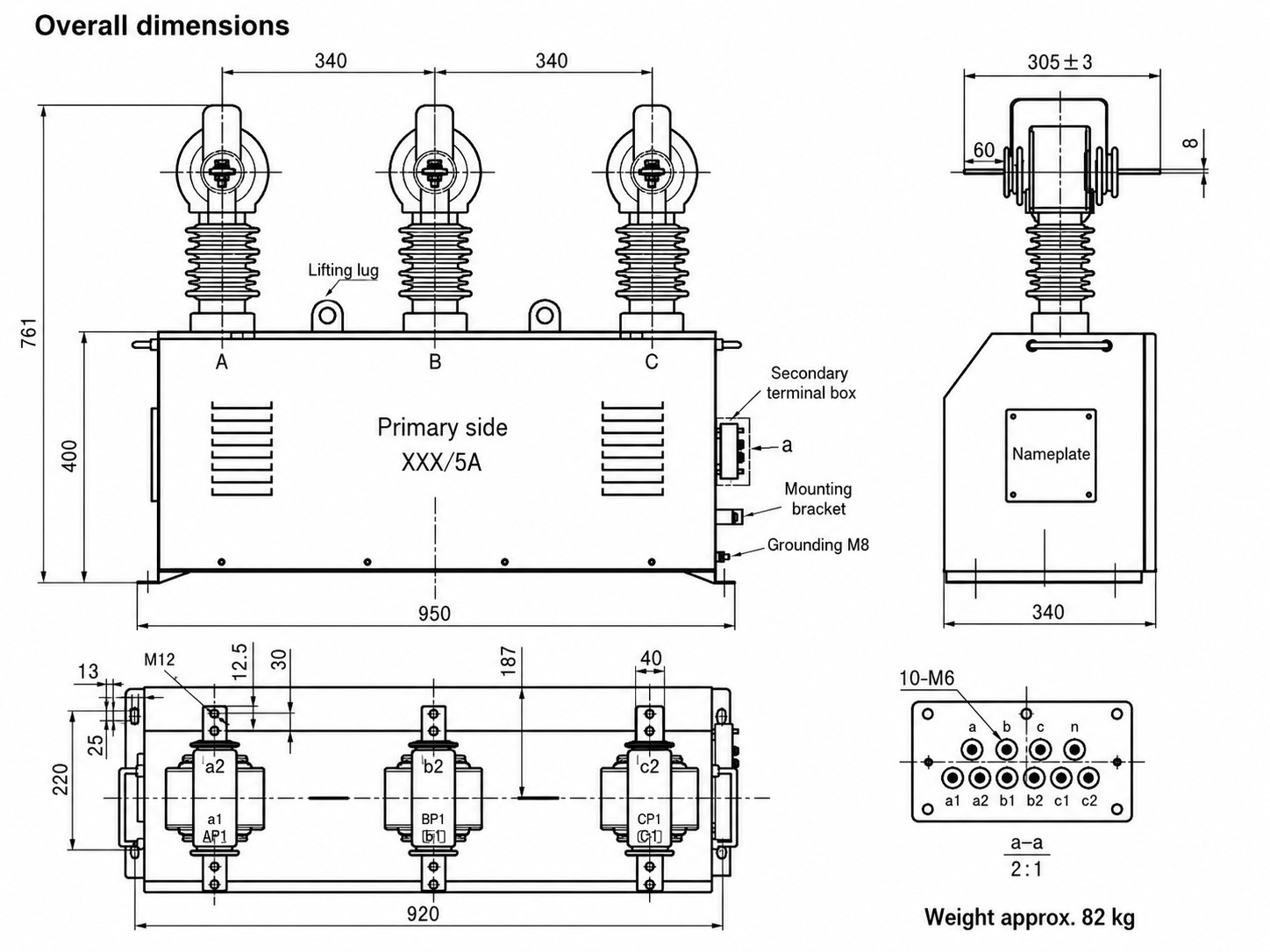

Rajah Pemasangan
Kotak metering JLSZY8-10W/340 direka untuk pemasangan terpasang dinding atau terpasang tiang. Pastikan permukaan pemasangan rata dan mampu menyokong unit seberat 82kg. Kekalkan ruang lega yang mencukupi di sekeliling enklusur untuk pengudaraan dan akses semasa penyelenggaraan.

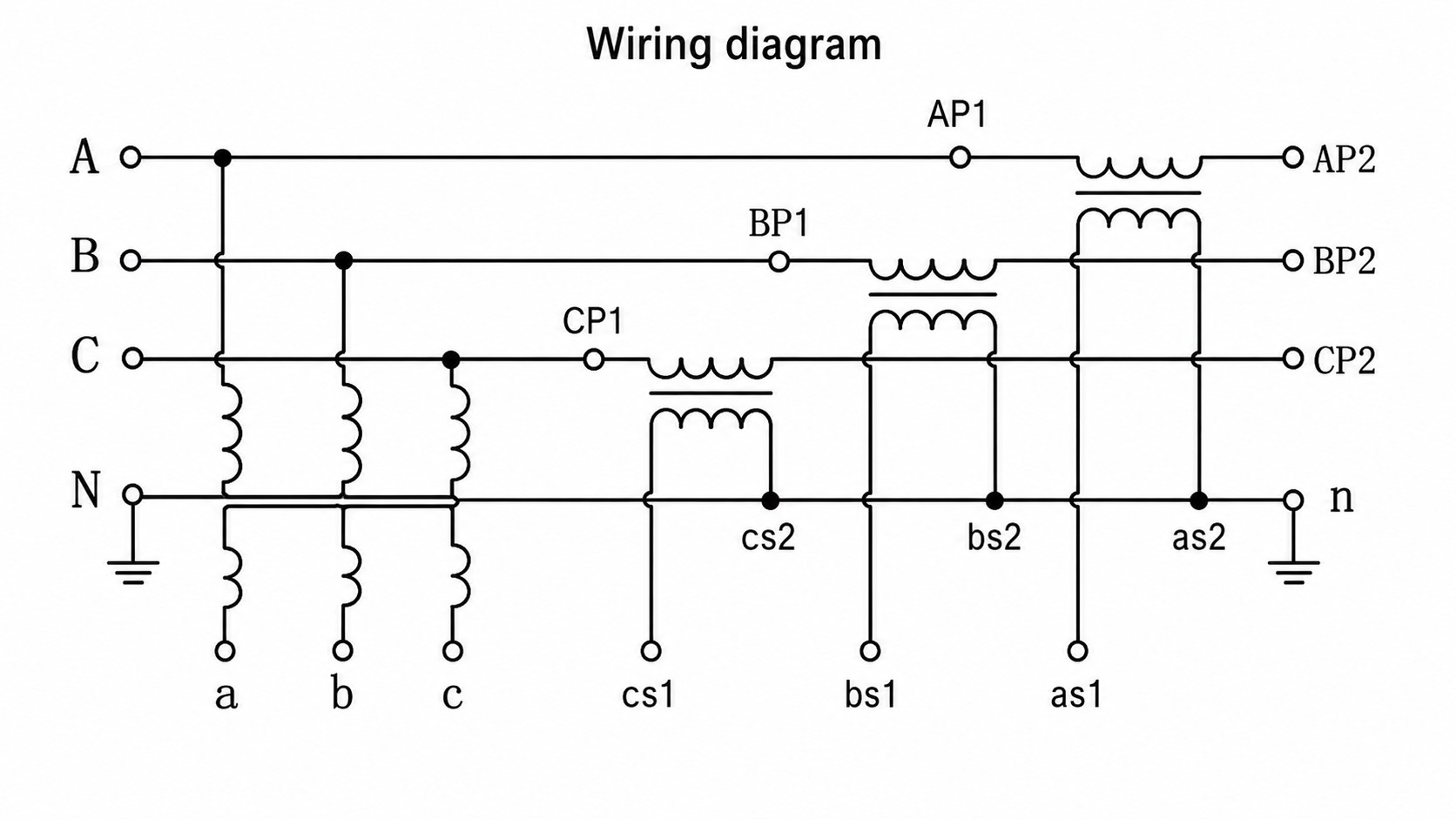

Rajah Pendawaian
Sambungan pendawaian mesti mengikut turutan terminal AP1/AP2, BP1/BP2, dan CP1/CP2 seperti yang ditunjukkan dalam rajah. Terminal sekunder PT membekalkan isyarat voltan kepada meter dan peralatan pemantauan, manakala terminal sekunder CT menghantar isyarat arus kepada meter tenaga aktif dan reaktif. Semua pendawaian pembumian dan dalaman mesti mematuhi rajah pendawaian projek yang diluluskan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih JLSZY8-10W untuk sistem 10kV (kelas penebatan 12kV).
- Pilih versi jarak terminal 340mm untuk jarak renik yang lebih baik dalam persekitaran pencemaran tinggi atau kawasan pantai.
- Tentukan arus primer CT berdasarkan keperluan beban sebenar; julat yang tersedia ialah 5A hingga 300A dengan keluaran sekunder piawai 5A.
- Nyatakan kelas ketepatan CT sebagai 0.2S untuk metering ketepatan tinggi, atau 0.2/0.5 mengikut piawaian utiliti tempatan atau metering.
- Pilih nisbah voltan PT sebagai 10/√3 / 0.1/√3 / 0.1/3 kV untuk sepadan dengan spesifikasi voltan rangkaian dan input meter.
Soalan Lazim
Q1: Apakah altitud operasi maksimum untuk pengubah gabungan ini?
Ia beroperasi sehingga 4500m tanpa penurunan prestasi. Direka untuk sistem 10kV dengan jarak terminal 340mm untuk jarak renik yang ditingkatkan. Hubungi kami untuk keperluan altitud yang lebih tinggi.
Q2: Bolehkah kotak metering ini dipasang dalam persekitaran sejuk melampau?
Ya, ia tahan suhu persekitaran dari -15°C hingga +55°C. Rekabentuk resin epoksi tuang luar bangunan memastikan prestasi boleh dipercayai dalam cuaca teruk. Sahkan keadaan iklim spesifik dengan pasukan kejuruteraan kami.
Q3: Tahap penebatan apakah yang disediakan oleh bahagian pengubah voltan?
Tahap penebatan terkedah ialah 12/40/75 kV. Ia mematuhi piawaian GB20840.4-2015 untuk aplikasi luar bangunan 10kV. Mohon laporan ujian jenis penuh untuk projek anda.
Q4: Bagaimana saya boleh menyesuaikan nisbah arus primer?
Kami menyokong nisbah arus primer dari 5A hingga 300A. Pelbagai kelas ketepatan dan kadar beban boleh dikonfigurasi. Sila nyatakan keperluan nisbah tepat anda untuk sebut harga rasmi.
Q5: Adakah pengubah gabungan ini mematuhi piawaian antarabangsa?
Ya, JLSZY8-10W/340 mematuhi piawaian GB20840.4-2015. Ia mempunyai kelas ketepatan 0.2/0.5 untuk bahagian voltan. Hubungi pasukan jualan kami untuk butiran pensijilan IEC spesifik.
Q6: Mengapa memilih kotak metering luar bangunan resin epoksi tuang ini?
Rekabentuk resin epoksi tuang memastikan penebatan tinggi dan ketahanan cuaca untuk aplikasi luar bangunan 10kV. Ia menggabungkan transformasi arus dan voltan dalam tapak padat. Hubungi kami untuk cadangan rekabentuk khusus projek.
