Ikhtisar
LMZBJ17-12L(Q)/170 ialah pengubah arus fasa tunggal dalaman jenis resin epoksi tuang yang direka untuk suisgear voltan sederhana kelas 10kV, 11kV, dan 12kV. Ia mempunyai badan resin epoksi sepenuhnya tertutup dengan bukaan tingkap tembus berongga yang besar, membolehkan pemasangan melalui kabel, bar kuprum, atau palang bas sambil mengekalkan integriti penebatan dan kestabilan mekanikal yang tinggi.
Pengubah ini menyokong kedua-dua kelas ketepatan metering (0.2S/0.5) dan perlindungan (5P10 hingga 5P30), menjadikannya sesuai untuk pengukuran arus, metering tenaga, pemantauan suapan, dan perlindungan geganti dalam sistem AU 50Hz atau 60Hz. Ia mematuhi piawaian GB20840.1-2010, GB20840.2-2014, dan IEC61869-2:2003, memastikan prestasi boleh dipercayai dalam sub-stesen industri, bilik pengagihan komersial, dan pemasangan suisgear OEM.
Semakan Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Kelas voltan | 10kV / 11kV / 12kV |
| Tahap penebatan | 12/42/75kV |
| Frekuensi tera | 50Hz / 60Hz |
| Arus primer | 1500A – 5000A |
| Arus sekunder | 1A atau 5A |
| Ketepatan metering | 0.2S, 0.5 |
| Ketepatan perlindungan | 5P10, 5P15, 5P20, 5P25, 5P30 |
| Pembinaan | Resin epoksi tuang, sepenuhnya tertutup |
| Aplikasi | Suisgear voltan sederhana dalaman |
| Piawai | GB20840.1-2010, GB20840.2-2014, IEC61869-2:2003 |
Penamaan Model
- L: Pengubah arus
- M: Struktur tembus palang bas / kabel
- Z: Penebatan tuangan resin epoksi
- B: Konfigurasi kelas perlindungan tersedia
- J: Siri struktur diperkukuh / ditingkatkan
- 17: Kod jujukan rekabentuk
- 12: Kelas voltan tera: 12kV
- Q: Jenis diperkukuh / varian struktur
- 170 / L: Rujukan bukaan atau dimensi pemasangan digunakan untuk pemilihan varian
Pembinaan

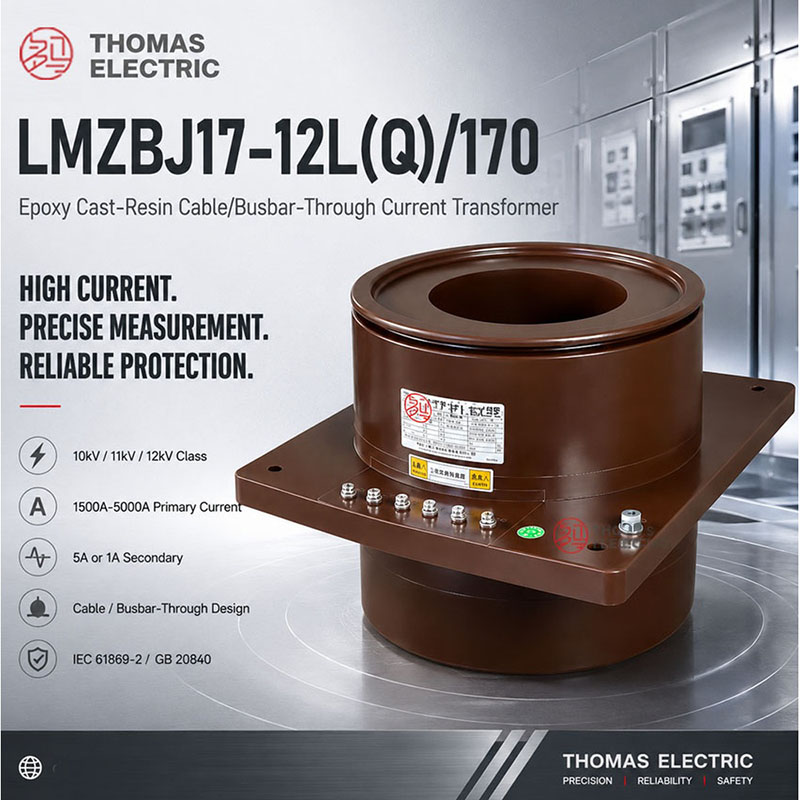

LMZBJ17-12L(Q)/170 mempunyai badan silinder kukuh daripada resin epoksi tuang yang sepenuhnya menyelubungi teras magnetik dan belitan sekunder. Konduktor primer—sama ada kabel, bar kuprum, atau palang bas—melalui bukaan berongga pusat yang besar tanpa sentuhan elektrik. Reka bentuk ini memastikan kekuatan dielektrik yang cemerlang, rintangan terhadap kelembapan, dan kestabilan dimensi jangka panjang di bawah keadaan operasi dalaman. Terminal sekunder dipasang pada muka hadapan untuk akses mudah dan sambungan selamat kepada peralatan metering, perlindungan, atau pemantauan. Tapak pemasangan segi empat memberikan pengikatan mekanikal stabil dalam panel suisgear, menyokong aplikasi arus tinggi sambil mengekalkan kepadatan dan kebolehpercayaan.
Parameter teknikal
Keadaan Perkhidmatan
- Lokasi pemasangan: suisgear voltan sederhana dalaman
- Voltan sistem: rangkaian kelas 12kV
- Frekuensi tera: 50Hz
- Suhu persekitaran: -5°C hingga +40°C
- Persekitaran pemasangan: harus bebas daripada getaran teruk, habuk konduktif, gas korosif, medium letupan, pencemaran berat dan kondensasi luar biasa.
Parameter Teknikal
LMZBJ17-12L(Q)/170 ialah pengubah arus jenis palang bas resin epoksi tuang dalaman yang direka untuk sistem kelas 12kV. Ia mempunyai gabungan pelbagai kelas ketepatan dan mematuhi piawaian GB 20840.2-2014 dan IEC 61869-2:2012.
Konfigurasi Belitan Ganda (Jumlah Tinggi: 230mm)
| Nisbah arus tera (A) |
Gabungan kelas ketepatan |
Output Tera (VA) |
|
|---|---|---|---|
| Kelas 1 | Kelas 2 | ||
| 1500/1 | 0.2S/5P15 | 15 | 30 |
| 0.2S/5P20 | 15 | 20 | |
| 0.2S/5P25 | 15 | 15 | |
| 0.2S/5P30 | 15 | 10 | |
| 2000/1 | 0.2S/5P15 | 15 | 40 |
| 0.2S/5P20 | 15 | 30 | |
| 0.2S/5P20 | 15 | 20 | |
| 0.2S/5P30 | 15 | 15 | |
| 3000/1 | 0.2S/5P15 | 20 | 40 |
| 0.2S/5P20 | 20 | 25 | |
| 0.2S/5P20 | 20 | 15 | |
| 4000/1 | 0.2S/5P15 | 30 | 40 |
| 0.2S/5P20 | 30 | 25 | |
| 0.2S/5P20 | 30 | 15 | |
| 5000/1 | 0.2S/5P15 | 30 | 10 |
Konfigurasi Belitan Tiga (Jumlah Tinggi: 270mm)
| Nisbah arus tera (A) |
Gabungan kelas ketepatan |
Output Tera (VA) |
||
|---|---|---|---|---|
| Kelas 1 | Kelas 2 | Kelas 3 | ||
| 1500/1 | 0.2S/5P10/5P10 | 10 | 40 | 40 |
| 0.2S/5P15/5P15 | 10 | 25 | 25 | |
| 0.2S/5P20/5P20 | 10 | 15 | 15 | |
| 2000/1 | 0.2S/5P10/5P10 | 10 | 50 | 50 |
| 0.2S/5P15/5P15 | 10 | 30 | 30 | |
| 0.2S/5P20/5P20 | 10 | 20 | 20 | |
| 3000/1 | 0.2S/5P10/5P10 | 10 | 50 | 50 |
| 0.2S/5P15/5P15 | 10 | 30 | 30 | |
| 0.2S/5P20/5P20 | 10 | 15 | 15 | |
| 4000/1 | 0.2S/5P10/5P10 | 15 | 50 | 50 |
| 0.2S/5P15/5P15 | 15 | 30 | 30 | |
| 0.2S/5P20/5P20 | 15 | 15 | 15 | |
| 5000/1 | 0.2S/5P10/5P10 | 10 | 15 | 15 |
Pemasangan dan pendawaian
Gambarajah Pemasangan
Pengubah arus ini dipasang dalam suisgear dalaman dengan konduktor primer (kabel atau palang bas) melalui bukaan pusat. Unit ini dipasang pada plat sokongan menggunakan lubang pemasangan yang disediakan, memastikan ruang fasa yang betul, jarak renik, dan penyelarian dengan laluan konduktor. Arah terminal dan akses pendawaian sekunder mesti disahkan terhadap lukisan susun atur diluluskan sebelum pembuatan peti.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan bukaan jenis 170 sebenar dan ruang lega kumpulan konduktor daripada lukisan diluluskan; jangan andaikan diameter sebenar hanya berdasarkan akhiran.
- Pilih 1500A, 2000A, 3000A, 4000A atau 5000A berdasarkan kajian arus berterusan, kenaikan suhu dan tugas gangguan.
- Pilih 1A atau 5A dan nyatakan empat teras: metering 0.2S, ukuran 0.5 dan dua tugas perlindungan 5P yang serupa.
- Kira setiap beban dan pilih output empat nilai lengkap; selesaikan jumlah 75VA berbanding maksimum jadual 60VA.
- Luluskan varian Q/170 atau panjang paksi 230/270mm, empat pemasangan Ø14, akses terminal, sokongan konduktor, pentanahan dan edisi piawai arus.
Soalan Lazim
Q1: Bagaimana /170 berbeza daripada produk LMZB6 /150 dan /160?
Ia menggunakan bukaan struktur jenis 170 yang lebih besar dan didokumenkan sebagai platform empat teras 1500A–5000A dengan varian panjang paksi tertentu.
Q2: Apakah kelas perlindungan yang tersedia?
Jadual 5A termasuk 5P15–5P30, manakala jadual 1A termasuk 5P10–5P20 bergantung kepada nisbah.
Q3: Apakah output tera maksimum?
Data umum menyatakan sehingga 75VA, tetapi nilai tertinggi setiap teras dalam jadual terperinci ialah 60VA. Sahkan sebarang pilihan 75VA melalui perjanjian teknikal.
Q4: Apakah maksud rujukan 230 dan 270?
Ia mengenal pasti panjang paksi alternatif atau kedalaman pemasangan untuk varian lukisan OTC tertentu, bukan nisbah arus primer.
Q5: Bolehkah dua teras perlindungan menggunakan kelas berbeza?
Gabungan yang diterbitkan menunjukkan kelas perlindungan utama dan sandaran yang sepadan. Reka bentuk kelas campuran memerlukan pengesahan eksplisit daripada kilang.
Q6: Adakah IEC 61869-2:2003 rujukan edisi yang sah?
Tarikh tersebut dipertikaikan dalam sumber asal. Pembelian hendaklah menentukan piawai pengubah arus yang berkaitan dan memerlukan laporan ujian yang sepadan.
Q7: Bagaimanakah konduktor arus tinggi perlu disokong?
Sokong kabel atau palang bas secara bebas supaya berat, pengembangan haba dan daya gangguan tidak dipindahkan ke bukaan resin tuang.
Frequently Asked Questions
Q1: Bolehkah pengubah arus 12kV ini dipasang di luar bangunan?
Tidak, ia direka khusus untuk suisgear voltan sederhana dalaman. Persekitaran mesti bebas habuk konduktif dan kondensasi. Sila sahkan keperluan pemasangan dengan pihak kilang.
Q2: Apakah kategori produk untuk pengubah arus LMZBJ17-12L(Q)/170?
Ia dikategorikan sebagai pengubah arus jenis palang bas resin epoksi tuang dalaman. Direka untuk rangkaian kelas 12kV frekuensi 50Hz. Layari daulma.com untuk spesifikasi penuh.
Q3: Adakah terma jaminan dan pensijilan disediakan untuk produk ini?
Terma jaminan dan pensijilan tertakluk kepada pengesahan projek akhir. Produk mematuhi piawaian IEC 61869-2:2012 dan GB 20840.2-2014. Sila hubungi pasukan jualan untuk dokumen rasmi.
Q4: Mengapakah persekitaran pemasangan mesti bebas daripada habuk konduktif?
Untuk mengelakkan penebatan rosak pada voltan sederhana 12kV. Suhu mesti antara -5°C hingga +40°C tanpa kondensasi luar biasa. Sahkan keadaan tapak dengan jurutera kami.
Q5: Bagaimanakah spesifikasi output tera untuk kelas ketepatan 0.2S/5P15?
Pada nisbah 1500/1, output tera ialah 15VA untuk Kelas 1 dan 30VA untuk Kelas 2. Spesifikasi untuk nisbah 2000/1 tertakluk kepada pengesahan kilang.
Q6: Kelas ketepatan manakah yang sesuai untuk litar perlindungan?
Gunakan kelas 5P (seperti 5P15 atau 5P20) untuk relai perlindungan. Ia memastikan ketepatan tinggi semasa keadaan lebihan arus. Hubungi kami untuk pengesahan faktor had instrumen.
Q7: Bilakah laporan ujian kilang dikeluarkan sebelum penghantaran?
Laporan ujian standard disediakan, tetapi skop penuh tertakluk kepada pengesahan projek. Sila nyatakan keperluan pensijilan khusus anda semasa membuat pesanan.
