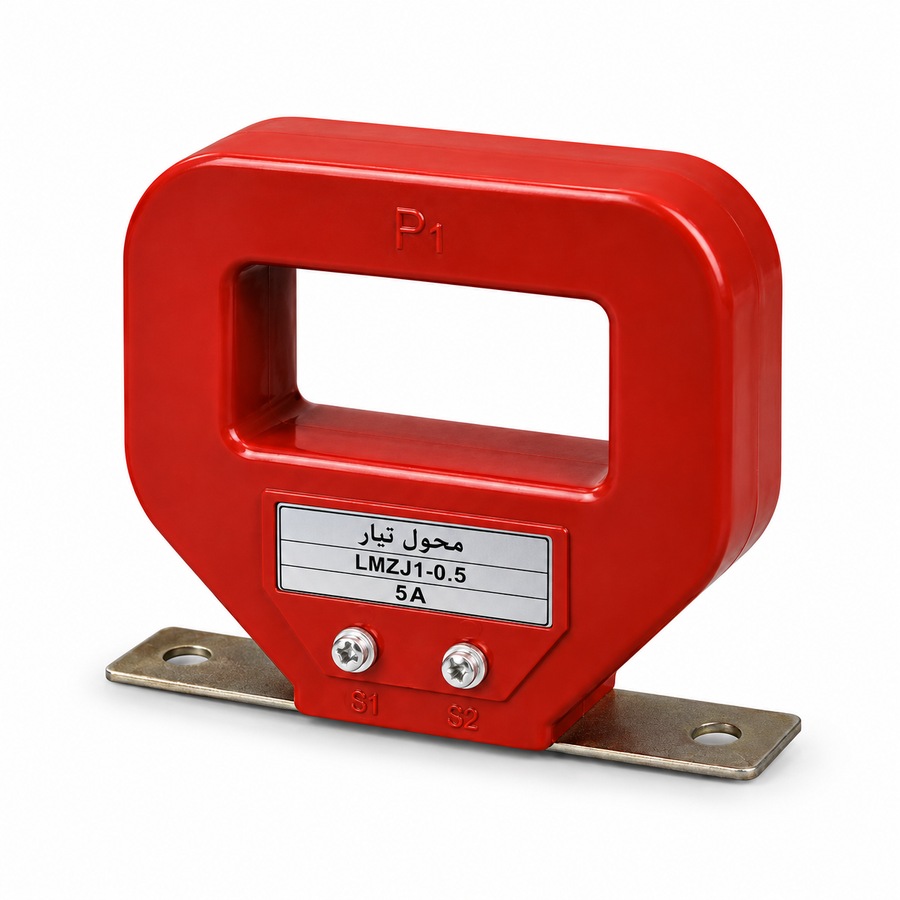

نظرة عامة
تُعد سلسلتا LMZ وLMZJ1-0.5 محولات تيار منخفضة الجهد عالية الدقة، مصممة لقياس التيار بدقة، وعدادات الطاقة، وحماية المرحلات في أنظمة التغذية التيار المتردد حتى 0.66 كيلوفولت. توفر هذه المحولات ذات النوع العابر للقضيب (busbar type) إشارات ثانوية معزولة جلفانياً وتتناسب طردياً مع التيار الأولي، مما يضمن تشغيلاً موثوقاً في شبكات التوزيع التجارية والصناعية.
تم تصنيعها باستخدام قلوب حلقية من الفولاذ السيليكوني المدرفل على البارد والموجه، وعازل راتنجي مسبوك، مما يمنحها أداءً كهربائياً ممتازاً، ومقاومة عالية للرطوبة، واستقراراً طويل الأمد في ظروف التشغيل الداخلية القياسية.
ملخص المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 0.66 kV |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| التيار الثانوي المقنن | 5 A |
| فئات الدقة | 0.2، 0.5، 0.2S، 0.5S |
| مدى التيار الأولي | 5 A إلى 5000 A |
| التشغيل المستمر | 110% من التيار الأولي المقنن |
| تحمل العزل الكهربائي | 3 kV، لمدة دقيقة واحدة (من الثانوي إلى الأرض) |
| معامل القدرة للحمل | cos phi = 0.8 (متأخر) |
| الحمل المقنن | حسب ما هو محدد لكل قلب (بالفولت أمبير VA) |
| العازل | راتنج مسبوك (راتنج غير مشبع) |

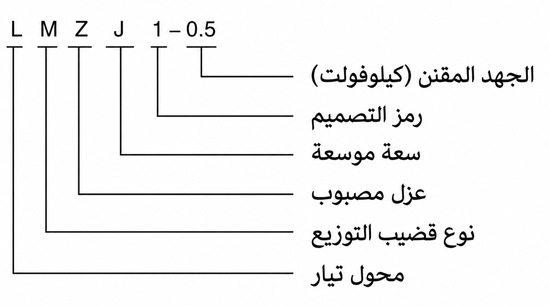

ترميز الموديل
- L: محول تيار (CT)
- M: نوع قضيب التوزيع (بنية عابرة للقلب)
- Z: هيكل معزول بالراتنج المسبوك
- J: سعة موسعة (خاصة بـ LMZJ1 فقط)
- 1: رمز التصميم / الإصدار (خاصة بـ LMZJ1 فقط)
- 0.5: فئة الجهد (كيلوفولت)
البناء
تتميز سلسلتا LMZ/LMZJ1-0.5 بتصميم عابر للقضيب مع قاعدة تثبيت ثابتة، مُحسَّنة لتثبيت مستقر في لوحات التوزيع ومنشآت التوزيع منخفضة الجهد. يتكوّن القلب من فولاذ سيليكوني مدرفل على البارد وموجه عالي النفاذية، ملفوف بشكل حلقي لتقليل الفقد وضمان استجابة خطية عبر مدى التشغيل بأكمله.
يتم تغليف الوحدة بعازل راتنجي غير مشبع، مما يوفر مقاومة فائقة ضد الرطوبة، والتلوث، والشيخوخة الحرارية، والإجهاد الميكانيكي. ويضمن هذا البناء ثباتاً في قوة العزل الكهربائي، وعمر خدمة طويلاً، والامتثال للمسافات الآمنة المطلوبة لتطبيقات 0.66 كيلوفولت الداخلية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة حرارة الجو: -5°م إلى +40°م
- الرطوبة النسبية: ≤ 80%
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والتلوث الشديد، والمواد المتفجرة أو القابلة للاشتعال
البيانات الفنية
| النوع | التيار الأولي
المقنن (A) |
التيار الثانوي
المقنن (A) |
الإخراج الثانوي
المقنن (VA) |
أمبير-لفة أولية | ||||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 0.5S | 1 | 10P5 | ||||
| LMZ1-0.5 | 5, 10, 20, 100 | 5 / 1 | 5 | 5 | 5 | 7.5 | – | 100 |
| 15, 30, 75, 150 | 150 | |||||||
| 40, 200 | 200 | |||||||
| 300 | 300 | |||||||
| 400 | 400 | |||||||
| LMZJ1-0.5 | 5, 10, 15, 20, 30, 50,
75, 100, 150, 300 |
5 | 10 | 15 | 300 | |||
| 400, 200, 400 | 400 | |||||||
| 500, 600 | 10 | 500, 600 | ||||||
| 800 | 800 | |||||||
| 1000, 1200, 1500 | 15 | 20 | 10 | 30 | 10 | 1000, 1200, 1500 | ||
| 2000, 3000 | 2000, 3000 | |||||||
التركيب والتوصيلات
مخطط التركيب
يجب تثبيت المحول بإحكام باستخدام ثقوب التثبيت في القاعدة. يمر قضيب التيار الأولي عبر الفتحة المركزية؛ وللنِسَب التي تتطلب لفات متعددة، يتم تمرير الموصل عبر القلب كما هو موضح في البيانات الفنية. يجب الحفاظ على مسافة كافية للأمان، وتبدد الحرارة، وسهولة الصيانة. قم بتوصيل الأطراف الثانوية بأجهزة القياس أو الحماية باستخدام موصلات ذات مقطع مناسب لتقليل الحمل.

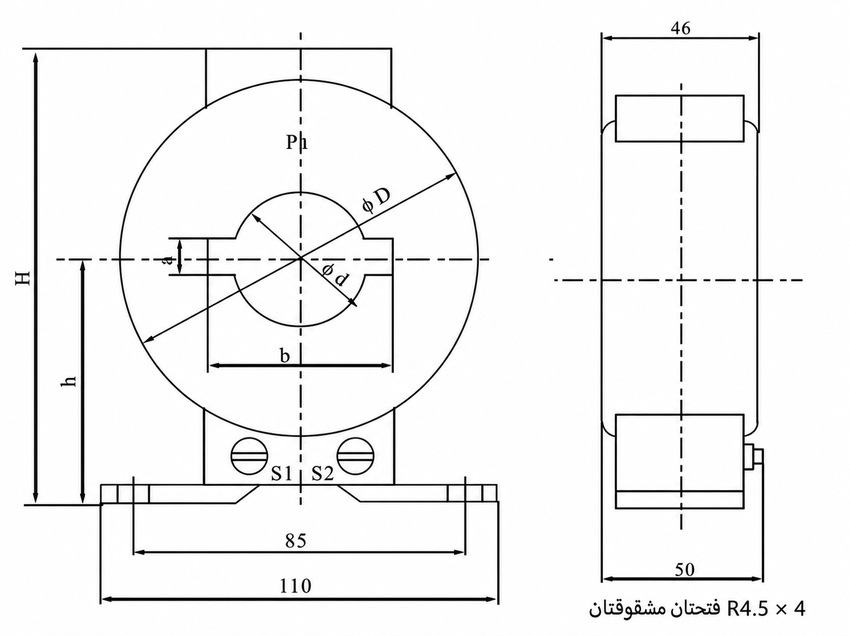

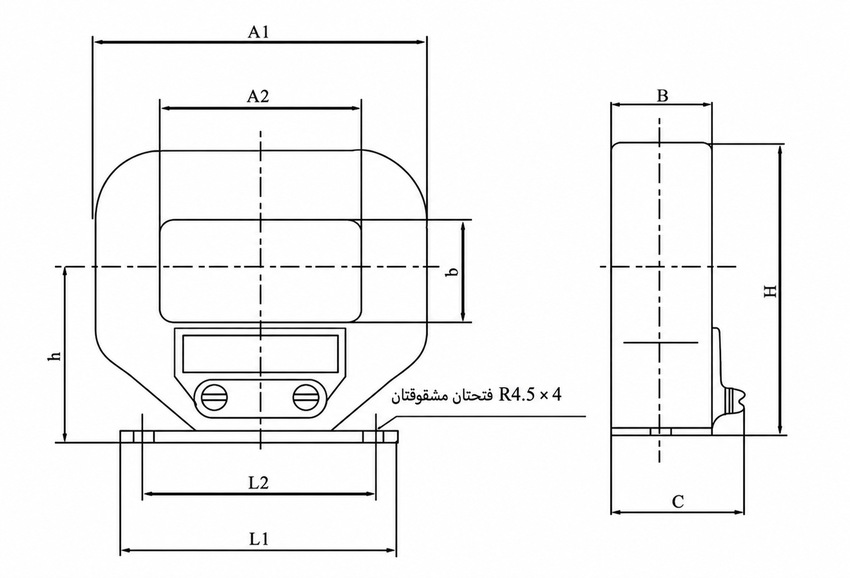

الأبعاد الخارجية
| النوع | التيار الأولي
المقنن (A) |
H | h | D | d | B |
|---|---|---|---|---|---|---|
| LMZ1-0.5 | 5, 10, 20, 100 | 112 | 65 | 83 | 25 | 43 |
| 15, 30, 75, 150, 200 | 30 | 45 | ||||
| 300 | 121 | 71 | 90 | 35 | 43 | |
| 400 | 45 | 45 | ||||
| LMZJ1-0.5 | 5, 10, 20, 30, 50,
75, 100, 150, 300 |
35 | 43 | |||
| 400, 500, 600 | 45 | 45 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد التيار الأولي المقنن بناءً على حمل النظام والنطاق التشغيلي المتوقع.
- اختر فئة الدقة: 0.2/0.2S لعدادات الفوترة؛ 0.5/0.5S للمراقبة العامة.
- احسب الحمل الثانوي الكلي (العدادات + الأسلاك) واختر حملاً مقنناً يساوي أو يفوق هذه القيمة.
- تحقق من متطلبات عدد اللفات العابرة من جدول البيانات الفنية الخاص بنسبة التحويل المختارة.
- تأكد من نوع الموديل: LMZ-0.5 للمعدلات القياسية؛ LMZJ1-0.5 للتيارات الأعلى (حتى 5000 أمبير) أو لمتانة ميكانيكية محسّنة.
- تأكد من الامتثال لأكواد الشبكة المحلية والمعايير وممارسات التأريض أثناء تحديد المواصفات.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار LMZ1-0.5 في الهواء الطلق؟
لا، التركيب مخصص للبيئات الداخلية فقط. يجب أن تكون خالية من الغازات المسببة للتآكل والمواد القابلة للاشتعال. يرجى التأكد من توفر ظروف التركيب المناسبة قبل الطلب.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لقياس الفوترة. تضمن هذه الفئات قياساً دقيقاً ضمن نطاق تيار واسع. تواصل معنا لتأكيد الحمل الثانوي المناسب لتطبيقك.
Q3: كيف يتم تخصيص نسبة التحويل لتيار أولي معين؟
يتم تحديد نسبة التحويل بناءً على أمبير-لفة أولية محددة حسب الجدول الفني. يمكن تخصيص التيارات الأولية من 5 أمبير وحتى 5000 أمبير. يرجى إرسال المواصفات الدقيقة للمصنع للتأكيد.
Q4: ما هي شروط الارتفاع ودرجة الحرارة للتشغيل الآمن؟
يُشغّل المحول بارتفاع لا يتجاوز 1000 متر ودرجة حرارة بين -5°م و+40°م. الرطوبة النسبية يجب ألا تتجاوز 80%. راجع كتيب التركيب لضمان التوافق مع موقع المشروع.
Q5: هل تتوفر شهادات معايرة واختبارات مصنع قبل الشحن؟
تخضع المحولات لاختبارات روتينية في المصنع لضمان مطابقتها للمعايير. تُرفق شهادات المعايرة بناءً على طلب العميل. تواصل مع فريق المبيعات للحصول على تفاصيل الاختبارات المتاحة.
Q6: أين تُستخدم محولات داولما من طراز LMZJ1-0.5؟
