Обзор
Серии LMZ и LMZJ1-0.5 — это прецизионные трансформаторы тока низкого напряжения, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в сетях переменного тока до 0.66 кВ. Эти проходные шинные ТТ обеспечивают гальванически изолированный вторичный сигнал, пропорциональный первичному току, гарантируя надёжную работу в коммерческих и промышленных распределительных сетях.
Изготовленные с использованием тороидальных магнитопроводов из холоднокатаной текстурированной электротехнической стали и литой смоляной изоляции, данные трансформаторы отличаются отличными электрическими характеристиками, устойчивостью к влаге и долговременной стабильностью при стандартных условиях эксплуатации внутри помещений.
Ключевые параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 0.66 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0.2, 0.5, 0.2S, 0.5S |
| Диапазон первичного тока | 5 А – 5000 А |
| Длительный режим работы | 110 % от номинального первичного тока |
| Электрическая прочность изоляции | 3 кВ в течение 1 мин (вторичная обмотка относительно земли) |
| Коэффициент мощности нагрузки | cos φ = 0.8 (индуктивный характер) |
| Номинальная нагрузка | В зависимости от исполнения ядра (В·А) |
| Изоляция | Литая смола (ненасыщенная смола) |

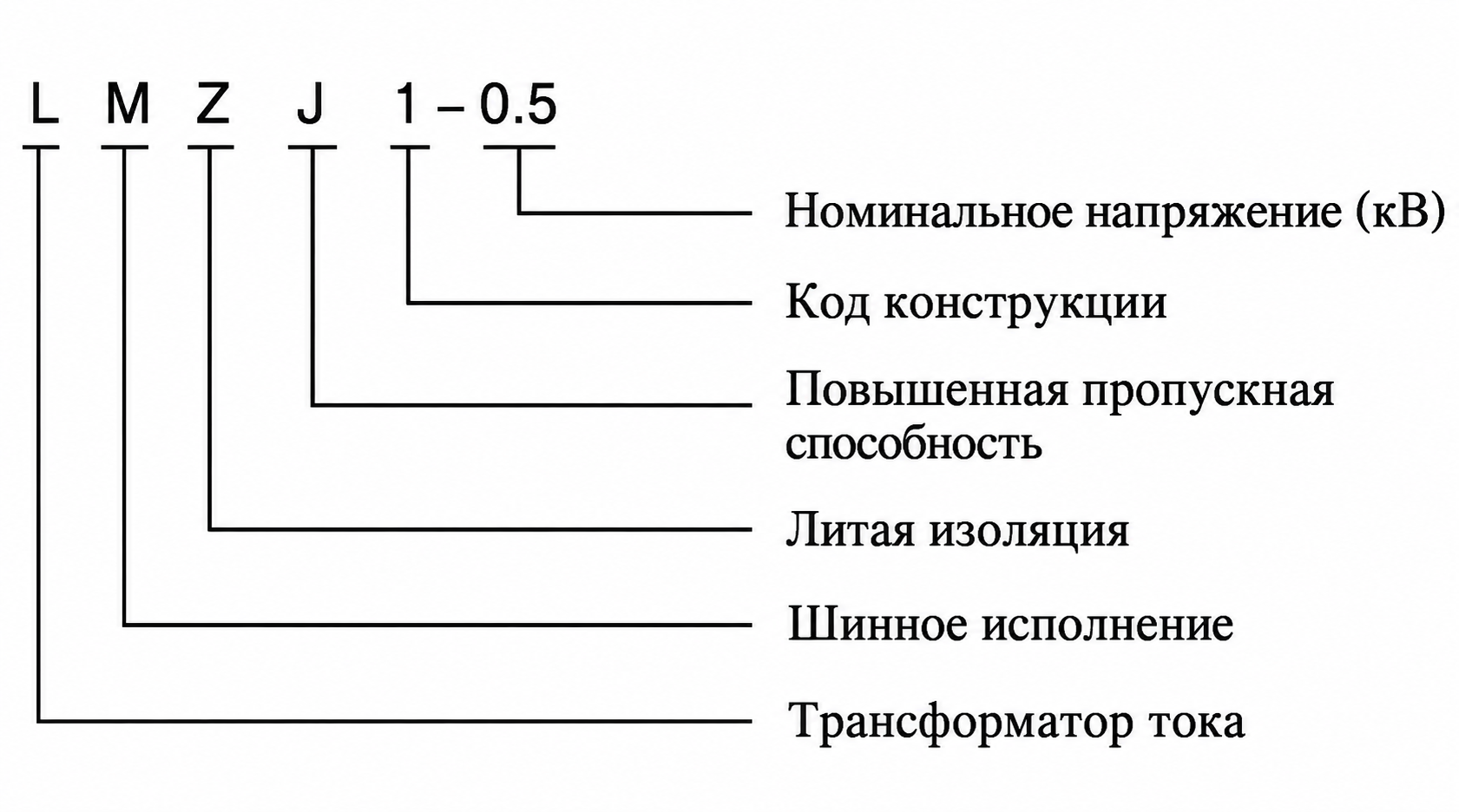

Маркировка моделей
- L: Трансформатор тока (ТТ)
- M: Шинное исполнение (проходная конструкция)
- Z: Конструкция с литой смоляной изоляцией
- J: Повышенная пропускная способность (только для LMZJ1)
- 1: Код конструкции / модификация (только для LMZJ1)
- 0.5: Класс напряжения (кВ)
Конструкция
Серия LMZ/LMZJ1-0.5 выполнена в проходном шинном исполнении с фиксированной монтажной плитой, оптимизированной для надёжной установки в низковольтных распределительных устройствах и щитах. Магнитопровод изготовлен из высокопермеабельной холоднокатаной текстурированной электротехнической стали, намотан в тороидальную форму для минимизации потерь и обеспечения линейной характеристики в рабочем диапазоне.
Корпус залит ненасыщенной смолой, что обеспечивает высокую устойчивость к влаге, загрязнению, термическому старению и механическим воздействиям. Такая конструкция гарантирует стабильную электрическую прочность изоляции, длительный срок службы и соответствие требованиям по безопасным воздушным и поверхностным расстояниям для внутренней установки в сетях 0.66 кВ.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: ≤ 80 %
- Окружающая среда: Без коррозионно-активных газов, сильных загрязнений, взрывоопасных или горючих веществ
Технические данные
| Тип | Номинальный
первичный |
Номинальный
вторичный |
Номинальная вторичная
мощность (В·А) |
Первичные
ампер-витки |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 0.5S | 1 | 10P5 | ||||
| LMZ1-0.5 | 5, 10, 20, 100 | 5 / 1 | 5 | 5 | 5 | 7.5 | – | 100 |
| 15, 30, 75, 150 | 150 | |||||||
| 40, 200 | 200 | |||||||
| 300 | 300 | |||||||
| 400 | 400 | |||||||
| LMZJ1-0.5 | 5, 10, 15, 20, 30, 50,
75, 100, 150, 300 |
5 | 10 | 15 | 300 | |||
| 400, 200, 400 | 400 | |||||||
| 500, 600 | 10 | 500, 600 | ||||||
| 800 | 800 | |||||||
| 1000, 1200, 1500 | 15 | 20 | 10 | 30 | 10 | 1000, 1200, 1500 | ||
| 2000, 3000 | 2000, 3000 | |||||||
Установка и подключение
Схема установки
Трансформатор должен быть надёжно закреплён через отверстия в монтажной плите. Первичная шина проходит через центральное отверстие; для коэффициентов трансформации, требующих нескольких витков, проводник пропускается через магнитопровод необходимое число раз, как указано в технических данных. Обеспечьте достаточные зазоры для безопасности, отвода тепла и доступа при обслуживании. Подключайте вторичные выводы к измерительным или защитным устройствам проводами соответствующего сечения, чтобы минимизировать нагрузку.

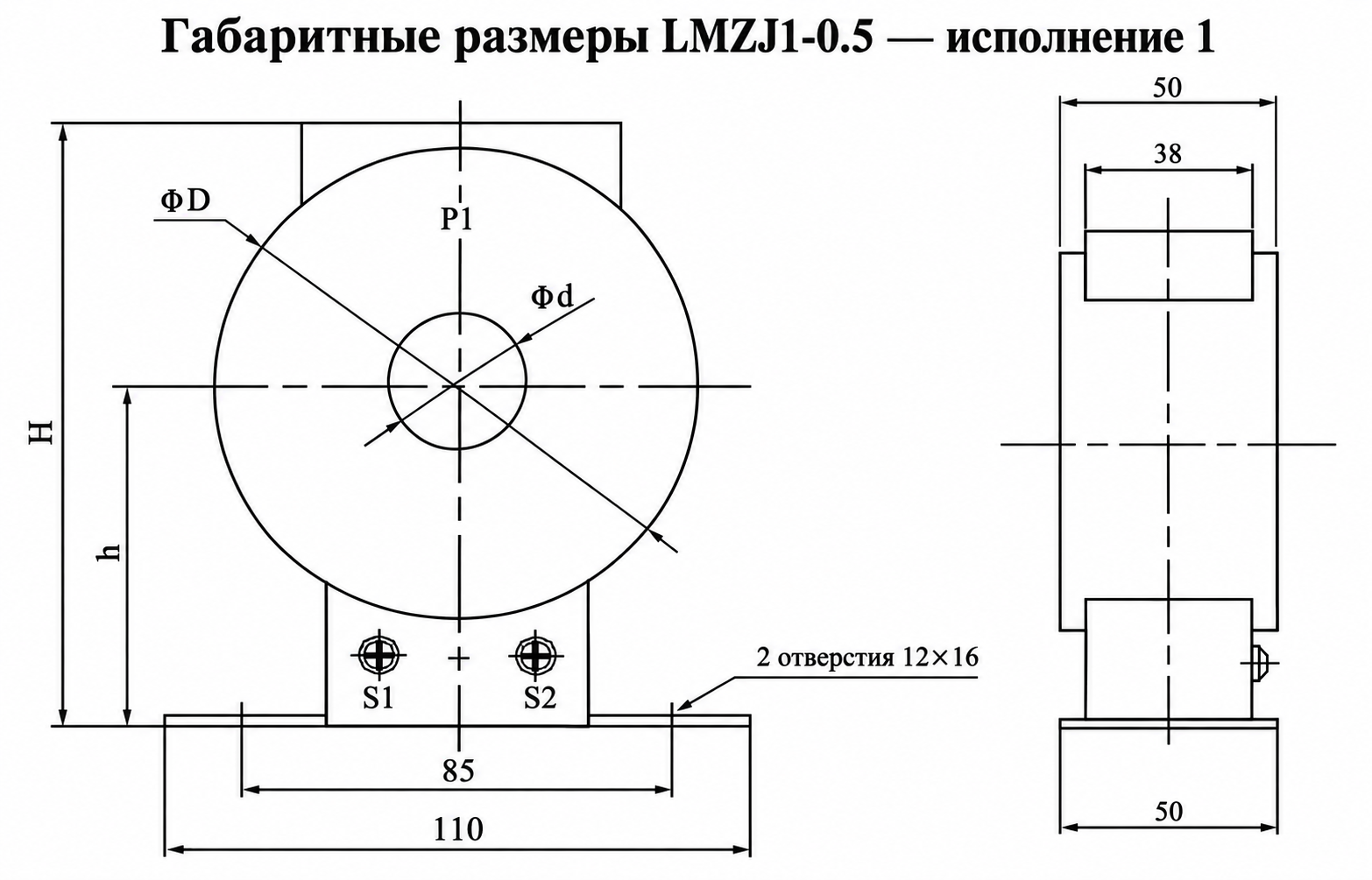

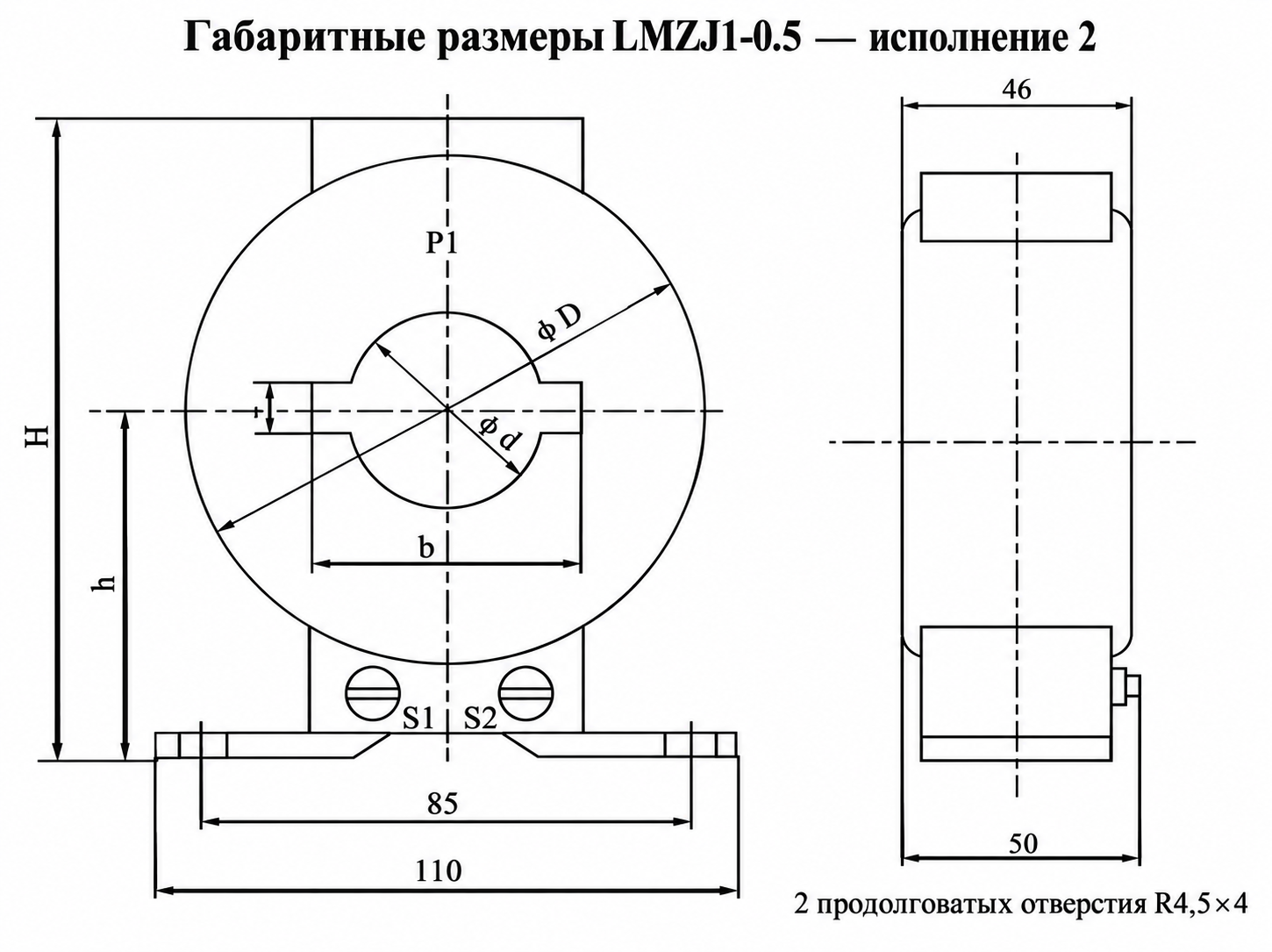

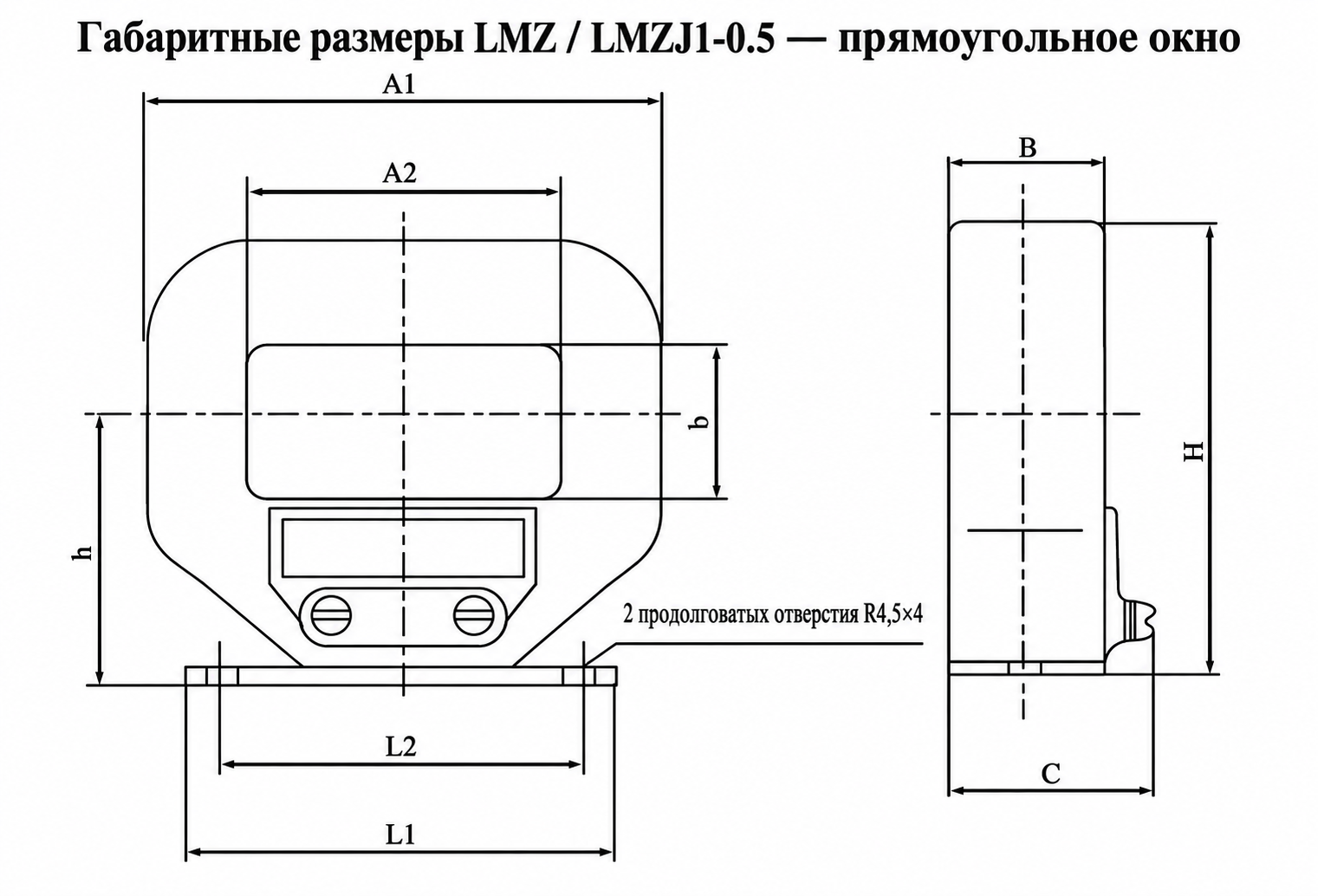

Габаритные размеры
| Тип | Номинальный первичный
ток (А) |
H | h | D | d | B |
|---|---|---|---|---|---|---|
| LMZ1-0.5 | 5, 10, 20, 100 | 112 | 65 | 83 | 25 | 43 |
| 15, 30, 75, 150, 200 | 30 | 45 | ||||
| 300 | 121 | 71 | 90 | 35 | 43 | |
| 400 | 45 | 45 | ||||
| LMZJ1-0.5 | 5, 10, 20, 30, 50,
75, 100, 150, 300 |
35 | 43 | |||
| 400, 500, 600 | 45 | 45 |
Подбор и частые вопросы
Руководство по выбору
- Определите номинальный первичный ток на основе нагрузки системы и ожидаемого диапазона эксплуатации.
- Выберите класс точности: 0.2/0.2S — для коммерческого учёта; 0.5/0.5S — для общего контроля.
- Рассчитайте суммарную вторичную нагрузку (приборы + провода) и выберите номинальную нагрузку, равную или превышающую это значение.
- Проверьте требуемое количество витков первичной обмотки в технической таблице для выбранного коэффициента трансформации.
- Уточните исполнение модели: LMZ-0.5 — для стандартных значений; LMZJ1-0.5 — для повышенных токов (до 5000 А) или усиленной механической прочности.
- При спецификации убедитесь в соответствии местным нормам энергосистемы, стандартам и требованиям к заземлению.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор LMZJ1-0.5 на улице?
Нет, модель предназначена только для внутренней установки. Эксплуатация допускается при температуре от –5 до +40 °C и влажности до 80 %. Уточняйте условия эксплуатации перед монтажом.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуем класс 0.2S или 0.5S. Они обеспечивают высокую точность измерения в широком диапазоне первичных токов. Запросите сертификат поверки у менеджера.
Q3: Как заказать трансформатор с нестандартным первичным током?
Производство трансформаторов с нестандартными номинальными токами возможно по запросу. Параметры вторичных обмоток и классы точности подбираются индивидуально под задачу. Свяжитесь с нами для расчета сроков.
Q4: Для каких распределительных устройств подходит серия LMZJ1-0.66?
Трансформаторы применяются в комплектных распределительных устройствах напряжением до 0.66 кВ. Они интегрируются в шкафы учета и защиты при отсутствии агрессивных газов. Подберите модель по каталогу.
Q5: Какие заводские испытания проходят токовые трансформаторы перед отгрузкой?
Каждое устройство проходит проверку коэффициента трансформации, полярности и сопротивления изоляции. Испытания соответствуют требованиям стандартов для измерительных трансформаторов. Запросите протокол заводских испытаний вместе с продукцией.
Q6: Где применяется вторичный ток 1 А вместо 5 А?
Ток 1 А применяется для длинных вторичных цепей, чтобы снизить потери в проводах. Значение 5 А используется для стандартных коротких подключений. Укажите требуемое значение в спецификации.
