نظرة عامة
محول التيار الداخلي AG5-0.66 ذو العلبة البلاستيكية هو جهاز كهرومغناطيسي دقيق مُهندَس لقياس التيار وحساب الطاقة بدقة في أنظمة التيار المتردد ذات الجهد المنخفض والمصنَّفة حتى 660 فولت. ويعمل وفق مبدأ الحث الكهرومغناطيسي، حيث يوفِّر تيارًا ثانويًّا معزولًا كهربائيًّا (galvanically isolated) يتناسب طرديًّا مع تيار الدائرة الأولية، مما يضمن مراقبة آمنة وموثوقة في تطبيقات التوزيع والتحكم.
تم تصميم هذا المحول للاستخدام الداخلي، ويتميّز بهيكل بلاستيكي مغلق بالكامل يوفّر عزلًا ممتازًا، ومقاومة للرطوبة، وحماية ميكانيكية. ويتيح هيكله المتين استقرارًا طويل الأمد في درجات حرارة محيطة تتراوح بين -5°م و+55°م، مما يجعله مناسبًا للدمج في معدات التوزيع (switchgear)، ومراكز تحكم المحركات (MCCs)، وأنظمة إدارة المباني، وتركيبات القياس التجارية (revenue-grade metering).

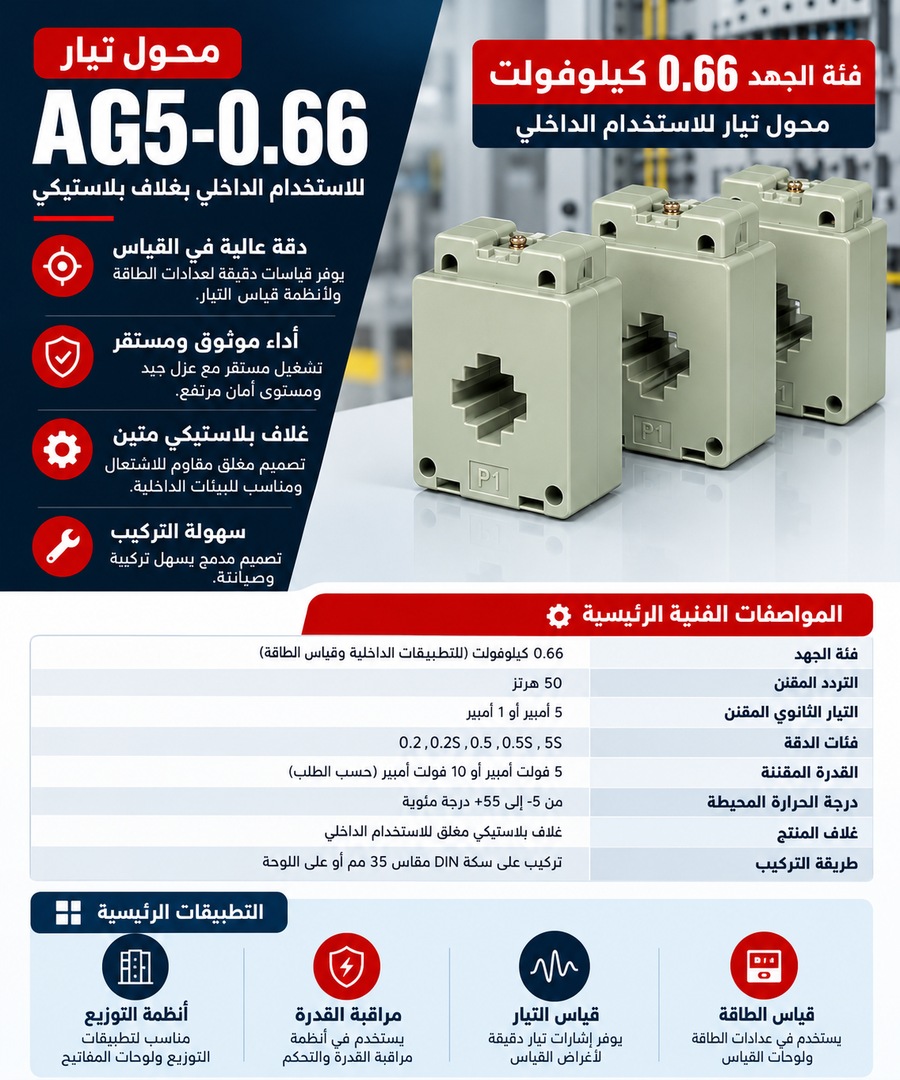

لمحة عن المواصفات الأساسية
| المعامل | القيمة المصنَّفة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت |
| التردد المصنَّف | 50 هرتز |
| التيار الثانوي المصنَّف | 5 أمبير أو 1 أمبير |
| فئات الدقة | 0.2، 0.2S، 0.5، 0.5S، 5S |
| الحمل المصنَّف | 5 فولت أمبير، 10 فولت أمبير |
| معامل قدرة الحمل | cosφ = 0.8 (متأخّر) |
| درجة الحرارة المحيطة | -5°م إلى +55°م |
| المعايير المطبّقة | GB1208-2006؛ IEC 60044-1:2003 |
| نوع الهيكل | داخلي بعلبة بلاستيكية، مغلق بالكامل |
ترميز الموديل
- A — محول تيار (CT)
- G — نوع العلبة البلاستيكية
- 5 — سلسلة التصميم (معرف متغير الموديل)
- 0.66 — فئة الجهد (كيلوفولت)

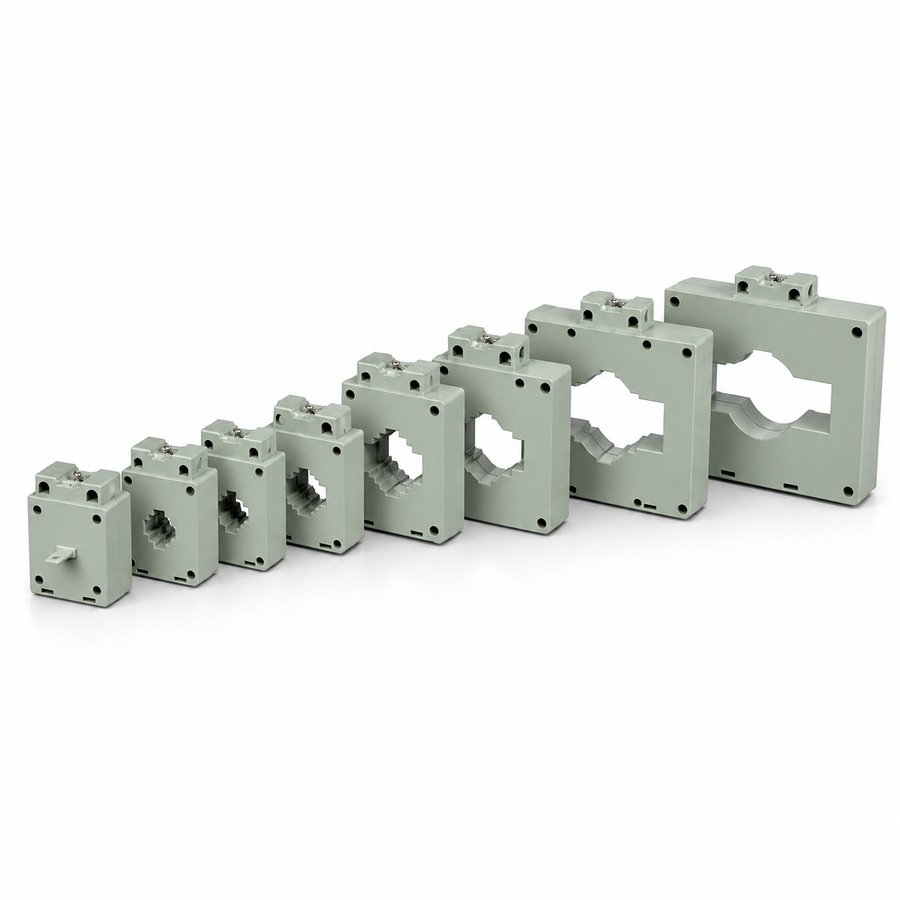

الهيكل
يتميّز محول التيار AG5-0.66 بتصميم داخلي مغلق بالكامل بعلبة بلاستيكية مع عزل متكامل، يوفّر حماية موثوقة ضد الرطوبة والغبار والإجهاد الكهربائي. ويتكوّن القلب من بنية مغناطيسية حلقيّة (طورويدية) مُحسَّنة لتحقيق الدقة والخطيّة. يمر الموصل الأولي عبر الفتحة المركزية، بينما تكون لفائف الثانوي ملفوفة بدقة حول القلب. وتكون الأطراف مُسمَّاة بوضوح بـ P1/P2 للأولية وS1/S2 (أو 1S1/1S2) للثانوية، وفقًا للمعايير القياسية لقطبية محولات التيار. ويتم تركيب الجهاز إما على سكة DIN قياسية (35 مم) أو على لوحة باستخدام التجهيزات المناسبة، مما يسهّل تركيبه في حاويات التوزيع الضيقة مع الحفاظ على السلامة وأداء التشغيل.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (يجب تحديد الارتفاعات الأعلى لتأكيد هندسي)
- درجة الحرارة المحيطة: −5°م إلى +55°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- الظروف البيئية: خالٍ من الغازات أو الأبخرة المسببة للتآكل؛ خالٍ من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزازات شديدة أو صدمات ميكانيكية أو تصادمات
المعايير الفنية
يوفر هذا القسم بيانات فنية موجّهة للاختيار لمحول التيار الداخلي من سلسلة AG5-0.66 ذي علبة البلاستيكية المستخدم في أنظمة التيار المتردد من فئة 0.66 كيلوفولت (50 هرتز). والبيانات الموضّحة أدناه مخصصة للاختيار الأولي لمجموعات فئات الدقة والأحمال المصنَّفة وتيارات الأولية المصنَّفة.
مرجع البيانات
| التيار الأولي المصنَّف (أمبير) |
التيار الثانوي المصنَّف (أمبير) |
فئات الدقة |
القدرة المخرَجة (فولت أمبير) |
|---|---|---|---|
| 5، 10، 15، 20، 30، 40، 50، 75 | 5، 1 | 0.2، 0.2S، 0.5، 0.5S، 5S | 5، 10 |

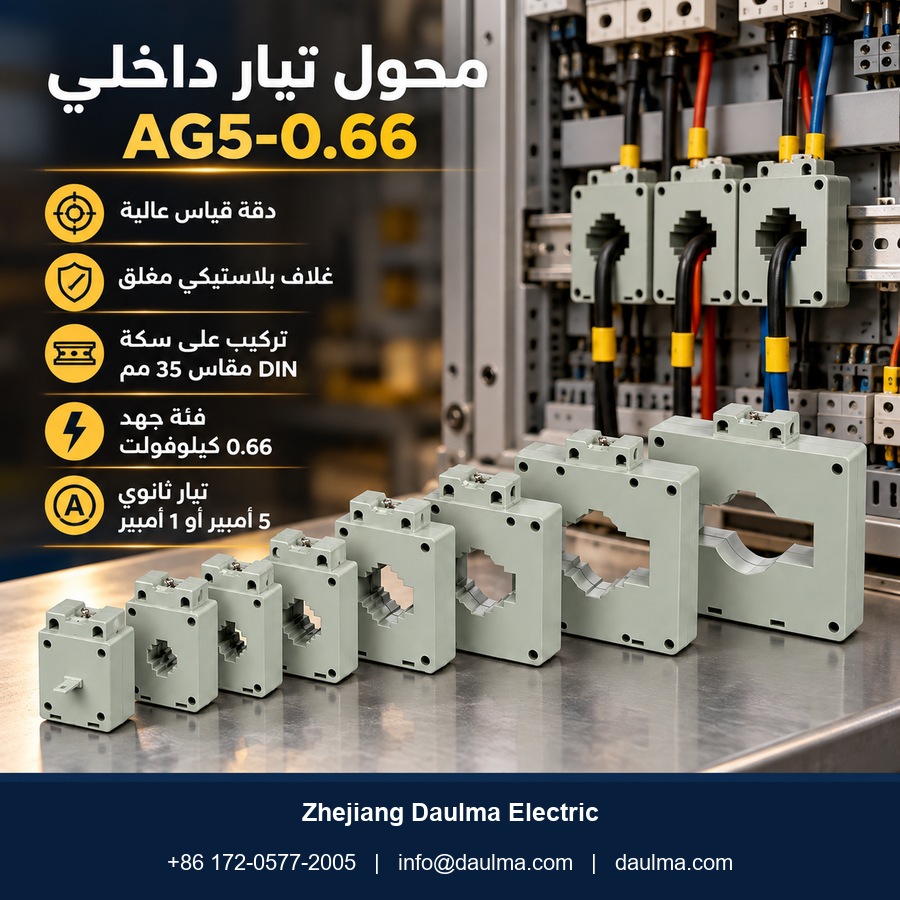

التركيب والتوصيلات

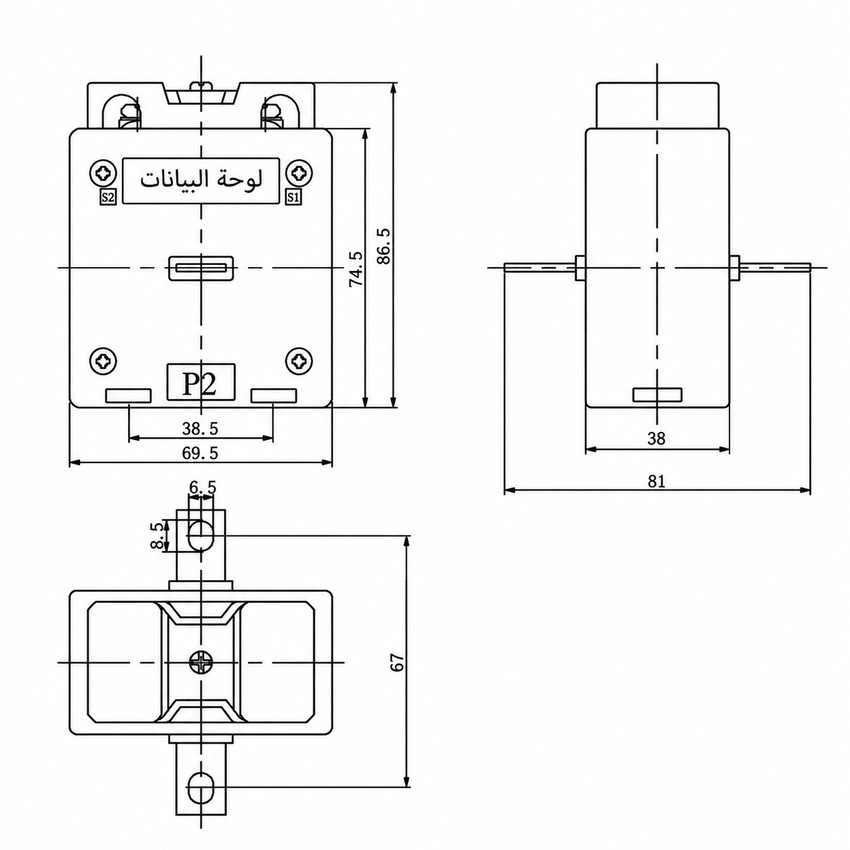

الأبعاد الخارجية
يتميّز محول التيار AG5-0.66 بعلبة بلاستيكية مدمجة مصممة للاستخدام الداخلي. ويمكن تحقيق التركيب إما عبر سكة DIN قياسية (35 مم) باستخدام المشابك المدمجة أو عبر تركيب لوحي باستخدام البراغي في الثقوب المخصصة الموضّحة في الرسم. وتتّسع الفتحة الأولية لمرور قضيب التوزيع (busbar)، بينما تتيح أطراف P1 وP2 توصيل الموصل مباشرةً. ويجب التأكد من وجود مسافة كافية حول الوحدة للسماح بالتركيب الآمن، الإزالة، والتخلص الكافي من الحرارة أثناء التشغيل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد التيار الأولي المصنَّف (Ip) بناءً على تصنيف التيار المستمر للحمل والنطاق التشغيلي المتوقّع.
- اختر نسبة التحويل المناسبة لتلبية متطلبات القياس أو الحماية.
- اختر التيار الثانوي (1 أمبير أو 5 أمبير) وفقًا لتصميم النظام وتوافقه مع الأجهزة المتصلة.
- حدّد فئة دقة القياس (مثل 0.2S أو 0.5) وفقًا للمعايير IEC 60044-1 أو GB 1208-2006.
- تأكّد من الحمل المصنَّف (بالفولت أمبير) ليغطّي إجمالي مقاومة العدادات والأسلاك في الدائرة الثانوية.
- اذكر أي متطلبات خاصة مثل ترتيب الأطراف، طريقة التركيب، لغة الوثائق، أو الشهادات المطلوبة عند الطلب.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لقياسات الفوترة. تضمن هذه الفئات دقة عالية ضمن نطاق تيار واسع. يرجى تحديد الفئة الدقيقة عند الطلب لتأكيد التوافق.
Q2: هل يمكن تركيب هذا المحول في بيئات خارجية؟
لا، يُصمم هذا المحول للتركيب الداخلي فقط. يجب أن تكون بيئة التشغيل خالية من الغازات المسببة للتآكل والاهتزازات الشديدة. تأكد من مطابقة موقع التركيب لمواصفات البيئة الداخلية قبل الشراء.
Q3: كيف يمكن تخصيص نسبة التحويل للتيار الأولي؟
يتوفر المحول بقيارات تيار أولي قياسية تتراوح بين 5 و75 أمبير. يتم اختيار نسبة التحويل والحمولة المصنفة بناءً على مواصفات المشروع. تواصل مع فريق المبيعات لتأكيد الخيارات المتاحة وتوجيه الاختيار.
Q4: ما شروط الارتفاع المسموح بها لتشغيل المحول؟
يُشغل المحول بشكل قياسي على ارتفاعات لا تتجاوز 1000 متر فوق مستوى سطح البحر. تتطلب الارتفاعات الأعلى تقييماً هندسياً خاصاً. يرجى إخبارنا بارتفاع موقع التركيب لتأكيد القدرة التشغيلية.
Q5: هل تتوفر شهادات اختبار مصنع قبل الشحن؟
تخضع المحولات لاختبارات روتينية لضمان المطابقة للمعايير الفنية. تفاصيل شهادات الاختبار والوثائق المرفقة تخضع لتأكيد المصنع. يرجى تحديد متطلبات الوثائق في طلب الشراء للتأكد من توفرها.
Q6: في أي أنظمة كهربائية يُستخدم محول AG5-0.66؟
يُستخدم هذا المحول في أنظمة التيار المتردد بتردد 50 هرتز وفئة جهد 0.66 كيلوفولت. يُطبق بشكل أساسي في لوحات التوزيع الداخلية لقياس التيار. راجع الكاتالوج الفني لمزيد من تفاصيل التطبيقات.
