Обзор

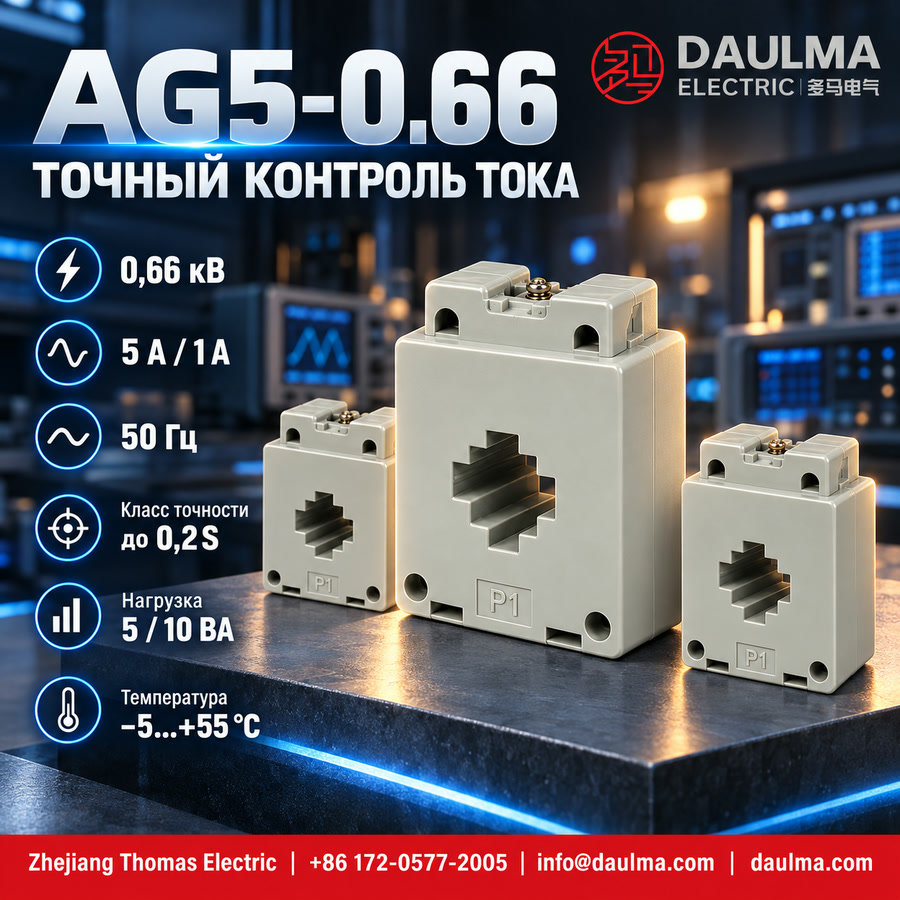

Трансформатор тока AG5-0.66 в пластиковом корпусе для внутренней установки — это прецизионное электромагнитное устройство, разработанное для точного измерения тока и учёта электроэнергии в низковольтных сетях переменного тока с номинальным напряжением до 660 В. Принцип действия основан на электромагнитной индукции: устройство выдаёт гальванически изолированный вторичный ток, пропорциональный току первичной цепи, обеспечивая безопасный и надёжный контроль в распределительных и управляющих системах.

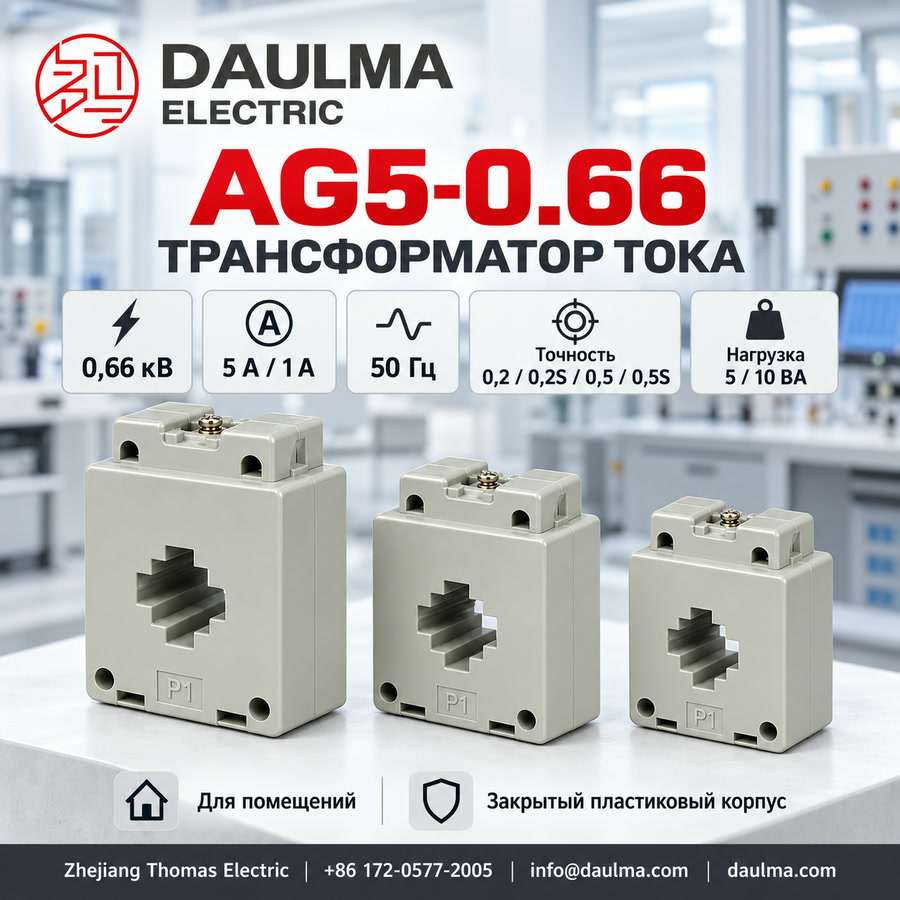

Предназначенный исключительно для внутренней установки, данный полностью закрытый трансформатор оснащён компактным пластиковым корпусом, обеспечивающим отличную изоляцию, влагостойкость и механическую защиту. Прочная конструкция гарантирует долговременную стабильность при температуре окружающей среды от –5°C до +55°C, что делает его пригодным для интеграции в распределительные устройства, центры управления двигателями, системы автоматизации зданий и коммерческие узлы учёта электроэнергии.
Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения сети | 0,66 кВ |
| Номинальная частота | 50 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Классы точности | 0,2; 0,2S; 0,5; 0,5S; 5S |
| Номинальная нагрузка | 5 ВА, 10 ВА |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный) |
| Температура окружающей среды | –5°C до +55°C |
| Применимые стандарты | GB1208-2006; IEC 60044-1:2003 |
| Тип конструкции | Для внутренней установки, пластиковый корпус, полностью закрытый |
Маркировка модели
- A — Трансформатор тока (ТТ)
- G — Тип с пластиковым корпусом
- 5 — Серия конструкции (идентификатор варианта модели)
- 0.66 — Класс напряжения (кВ)
Конструкция
AG5-0.66 выполнен в полностью закрытом пластиковом корпусе для внутренней установки с интегрированной изоляцией, обеспечивающей надёжную защиту от влаги, пыли и электрических перенапряжений. Магнитопровод — кольцевого (тороидального) типа, оптимизирован для высокой точности и линейности. Первичные проводники проходят через центральное отверстие, а вторичные обмотки намотаны с высокой точностью вокруг магнитопровода. Выводы чётко маркированы: P1/P2 — для первичной обмотки, S1/S2 (или 1S1/1S2) — для вторичной, в соответствии со стандартными правилами полярности трансформаторов тока. Установка возможна на стандартную DIN-рейку 35 мм или на панель с помощью винтов, что обеспечивает простой монтаж даже в ограниченном пространстве распределительных шкафов при сохранении безопасности и эксплуатационных характеристик.
Технические параметры
Условия эксплуатации
- Среда установки: Только для внутренней установки
- Высота над уровнем моря: Не более 1000 м (при большей высоте требуется уточнение при проектировании)
- Температура окружающей среды: −5°C до +55°C
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90%
- Условия окружающей среды: Отсутствие коррозионно-активных газов или паров; отсутствие взрывоопасных или горючих сред; отсутствие сильной вибрации, механических ударов или толчков
Технические параметры
В данном разделе приведены ориентировочные технические данные для серии трансформаторов тока AG5-0.66 в пластиковом корпусе для внутренней установки, применяемых в сетях переменного тока класса 0,66 кВ (50 Гц). Приведённая информация предназначена для предварительного выбора сочетаний классов точности, номинальных нагрузок и значений первичного тока.
Справочные данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Классы точности |
Номинальная мощность (ВА) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75 | 5, 1 | 0,2; 0,2S; 0,5; 0,5S; 5S | 5, 10 |
Установка и подключение

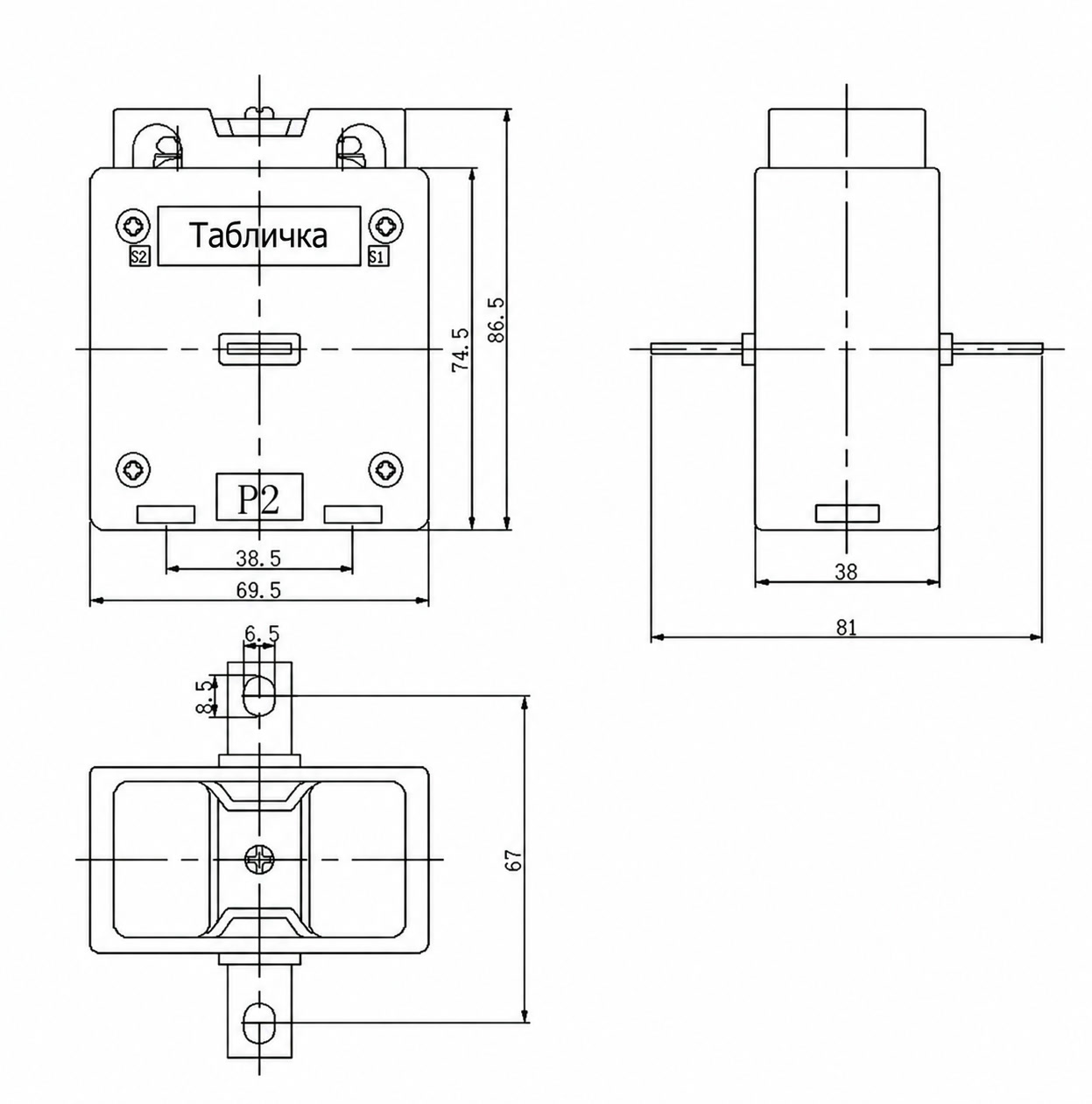

Габаритные размеры
Трансформатор тока AG5-0.66 имеет компактный пластиковый корпус, предназначенный для внутренней установки. Монтаж осуществляется либо на стандартную DIN-рейку 35 мм с помощью встроенных защёлок, либо на панель с использованием винтов в предусмотренных отверстиях (см. чертёж). Центральное отверстие позволяет пропускать шину, а выводы P1 и P2 обеспечивают прямое подключение проводников. Обеспечьте достаточный монтажный зазор вокруг устройства для безопасной установки, демонтажа и эффективного теплоотвода в процессе эксплуатации.
Подбор и частые вопросы
Руководство по выбору
- Определите номинальный первичный ток (Ip) на основе длительно допустимого тока нагрузки и ожидаемого диапазона работы.
- Выберите соответствующее передаточное отношение в зависимости от требований к измерению или защите.
- Укажите вторичный ток (1 А или 5 А) в соответствии с проектом системы и совместимостью с подключаемыми приборами.
- Задайте класс точности для измерений (например, 0,2S, 0,5) согласно стандартам IEC 60044-1 или GB 1208-2006.
- Подтвердите номинальную нагрузку (ВА), чтобы она покрывала суммарное сопротивление измерительных приборов и проводов во вторичной цепи.
- Укажите особые требования при заказе: расположение выводов, способ монтажа, язык документации или сертификаты.
Часто задаваемые вопросы
В1: Как правильно выбрать коэффициент трансформации и номинальный первичный ток для низковольтной сети 660 В?
Выберите коэффициент трансформации и номинальный первичный ток на основе длительного тока нагрузки и требуемого диапазона измерений, затем проверьте совместимость с распределительным щитом и системой учёта.
В2: Какие классы точности доступны для данного трансформатора тока?
Доступны классы точности 0,2; 0,2S; 0,5; 0,5S и 5P в соответствии со стандартами IEC 60044-1 и GB 1208-2006. Выбор зависит от назначения: коммерческий учёт, мониторинг или релейная защита.
В3: Как рассчитать требуемую номинальную нагрузку для вторичных цепей с током 1 А или 5 А?
Номинальная нагрузка (в ВА) должна учитывать суммарную нагрузку подключённых приборов и потери в проводах вторичной цепи. Это значение следует подтверждать на этапе инженерного проектирования.
В4: Какие меры безопасности необходимо соблюдать при работе с вторичными выводами ТТ?
Ни в коем случае не оставляйте вторичную цепь разомкнутой при включённой первичной цепи. Всегда замыкайте накоротко и надёжно заземляйте вторичные выводы в соответствии с проектной документацией и соблюдайте маркировку полярности (P1/P2, S1/S2) при подключении.
В5: Какие стандарты и документы подтверждают соответствие и прослеживаемость данного ТТ?
Соответствие подтверждается данными на паспортной табличке и заводским протоколом испытаний. Сертификаты единичных испытаний прослеживаются до аккредитованных лабораторий в рамках стандартов GB 1208-2006 и IEC 60044-1:2003.
Frequently Asked Questions
Q1: Можно ли устанавливать этот трансформатор на высоте более 1000 метров?
Стандартная эксплуатация предусмотрена на высоте до 1000 м. Для объектов выше требуется дополнительное согласование технических характеристик при проектировании. Уточните высоту над уровнем моря при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для расчетного учета рекомендуется класс точности 0,2S. Он обеспечивает высокую точность измерения в диапазоне от 5 до 120% номинального тока. Подтвердите требуемую номинальную нагрузку для корректного подбора.
Q3: Какие варианты номинального вторичного тока доступны для данной серии?
Трансформаторы AG5-0.66 выпускаются с вторичным током 5 А или 1 А. Выбор зависит от длины кабельных линий и подключаемых приборов учета. Укажите требуемое значение в опросном листе.
Q4: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?
Базовый ряд включает первичные токи от 5 до 75 А. Изготовление под нестандартные параметры первичного тока возможно по запросу. Свяжитесь с инженерами для расчета индивидуального исполнения.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой заказчику?
Перечень заводских испытаний и предоставляемая документация зависят от требований конкретного проекта и стандартов заказчика. Точные данные по протоколам тестирования предоставляются по запросу. Уточняйте условия сертификации при оформлении заявки.
Q6: Допускается ли монтаж в условиях сильной вибрации и ударов?
Эксплуатация в средах с сильной вибрацией или механическими ударами не допускается. Трансформатор предназначен для стационарных закрытых распредустройств без агрессивных газов. Для вибронагруженных объектов потребуется подбор альтернативных решений.
Q7: Для каких типов распределительных устройств предназначен трансформатор AG5-0.66?
Изделие предназначено для внутренней установки в распределительных устройствах переменного тока напряжением до 0,66 кВ. Оптимально подходит для комплектных трансформаторных подстанций и вводно-распределительных щитов. Уточняйте габариты для интеграции в ваш шкаф.
