نظرة عامة

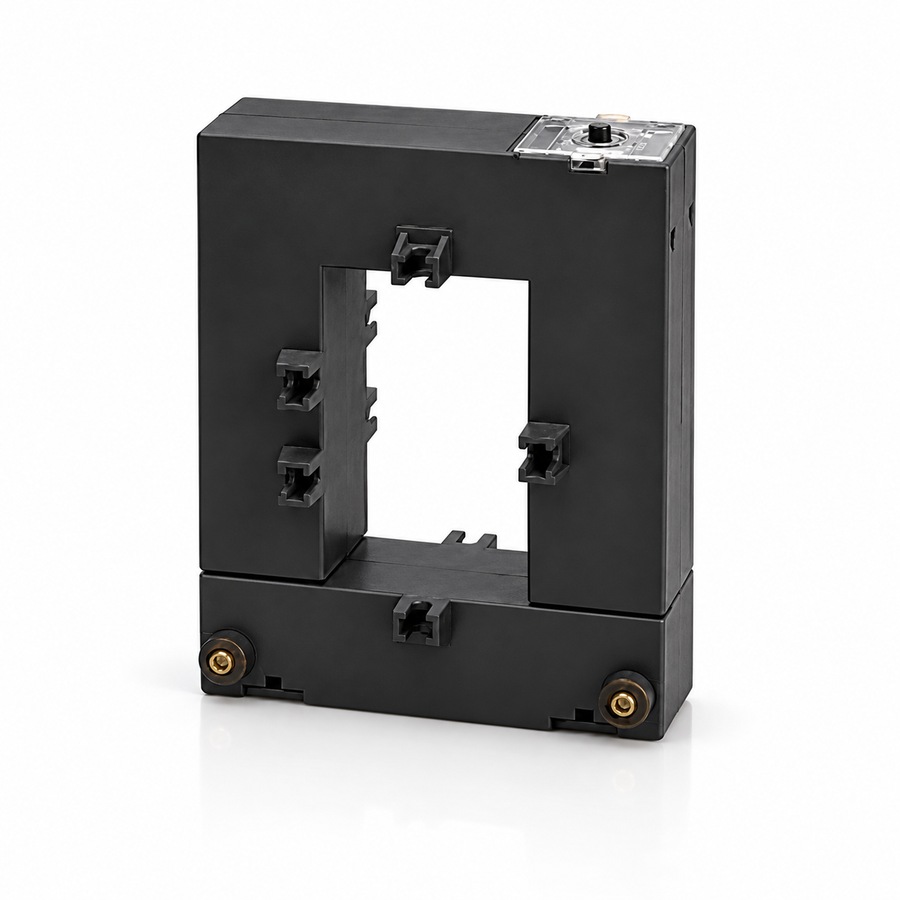

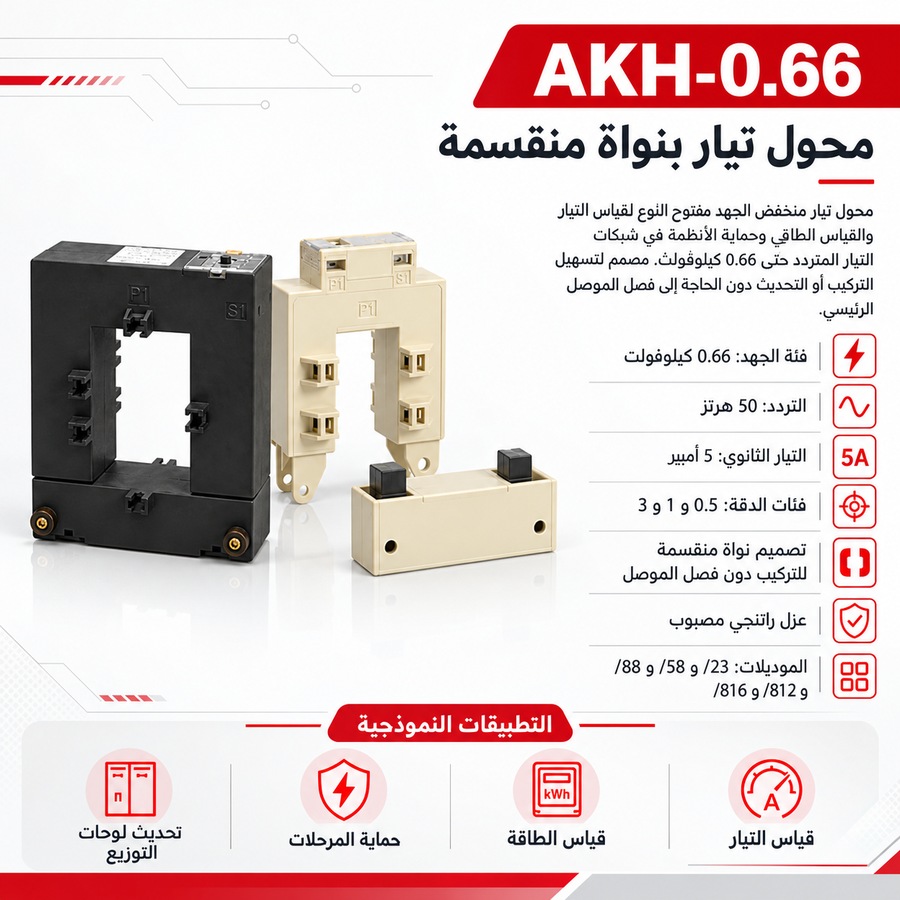

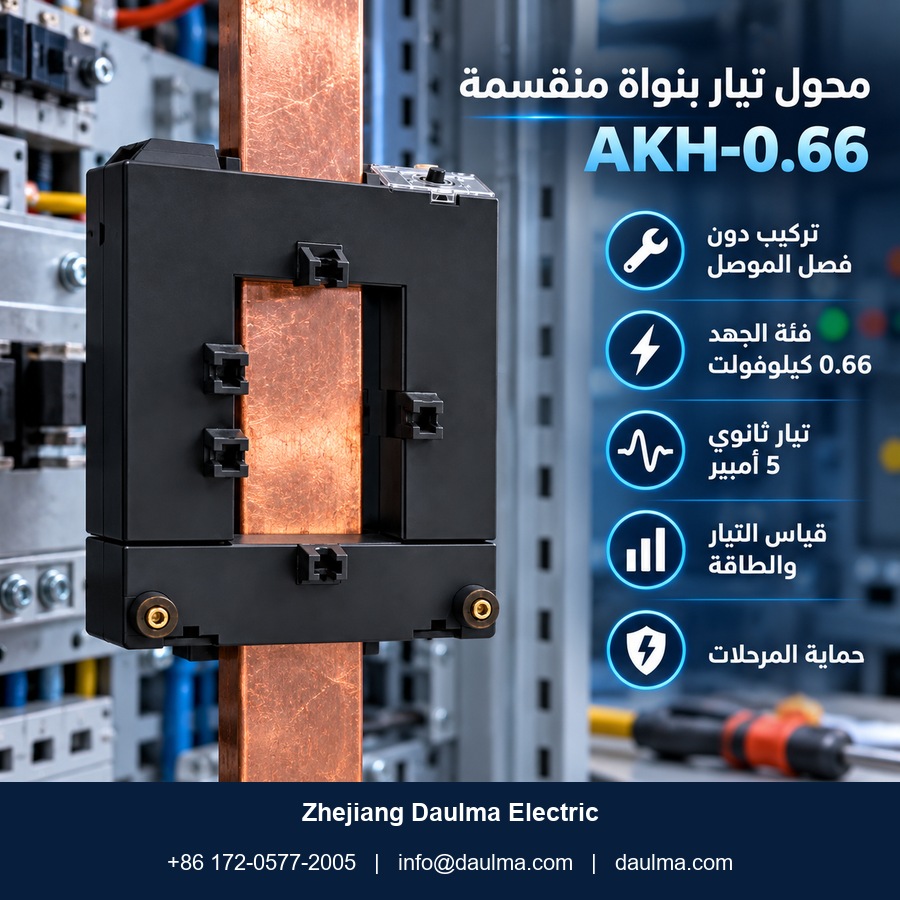

محولات التيار من سلسلة AKH-0.66 ذات النواة المنقسمة هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وعدادات الطاقة، ودوائر الحماية في أنظمة التيار المتردد منخفضة الجهد حتى 0.66 كيلوفولت. يسمح تصميمها المنفتح (ذو النواة المنقسمة) بتثبيتها حول الموصلات الموجودة دون الحاجة إلى فصل الدوائر الأولية، مما يجعلها مثالية لتطبيقات التحديث اللاحق (Retrofit). وتعمل هذه المحولات وفقًا لقانون فاراداي للحث الكهرومغناطيسي، حيث توفر تيارًا ثانويًّا معزولًا جلفانيًّا يتناسب مع التيار الأولي، مما يضمن السلامة وسلامة الإشارة.
تم تصنيع طرازات AKH-0.66 باستخدام عزل راتنجي مصبوب ونواة حلقيّة مقسومة قوية، مما يمنحها مقاومة ممتازة للرطوبة، ومتانة ميكانيكية، وموثوقية طويلة الأمد في لوحات التوزيع والمفاتيح الداخلية. وتدعم هذه المحولات خرجًا ثانويًّا قياسيًّا بتيار 5 أمبير، وتتوفر بأحجام فتحات متعددة—/23، /58، /88، /812، و/816—لتتناسب مع أبعاد شرائط التوصيل المختلفة ومتطلبات الحمل، مع الامتثال للمعايير GB1208-2006 وIEC60044-1:2003.
لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 0.66 kV |
| التردد المقنن | 50 Hz |
| التيار الثانوي المقنن | 5 A |
| فئات الدقة | 0.5 / 1 / 3 (للقياس والحماية) |
| الحمل المقنن | حسب التحديد لكل نواة (بالفولت أمبير VA) |
| معامل القدرة للحمل | cosφ = 0.8 متأخر |
| نوع التركيب | نواة منقسمة (من النوع المنفتح) |
| المعايير المطبقة | GB1208-2006; IEC60044-1:2003 |

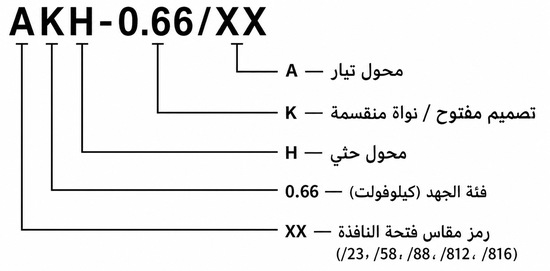

ترميز الطراز
- A — محول تيار (بادئة علامة Acrel التجارية)
- K — من النوع المنفتح / بناء ذو نواة منقسمة
- H — محول متبادل / محول
- 0.66 — فئة الجهد بالكيلوفولت
- /23, /58, /88, /812, /816 — رمز متغير حجم الفتحة
البناء
تتميز سلسلة AKH-0.66 بتصميم نواة منقسمة مع نواة مغناطيسية حلقيّة مصنوعة بدقة تضمن فجوة هوائية ضئيلة عند الإغلاق، مما يحافظ على سلامة الدائرة المغناطيسية. ويتم تغليف المجموعة بأكملها بعازل راتنجي مصبوب، مما يوفر قوة عازلة عالية، ومقاومة للرطوبة، وحماية من التلوث البيئي. ويضمن آلية إغلاق آمنة إغلاق النواة بشكل موثوق أثناء التشغيل. يمر التيار الأولي عبر الفتحة المركزية (باتجاه P1 إلى P2)، بينما تتصل لفات الثانوي بطرفي S1/S2 المُعلَمين بوضوح، وفقًا لاتفاقيات قطبية محولات التيار القياسية لضمان دقة القياس ووظائف الحماية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (يجب تحديد الارتفاعات الأعلى لتأكيد هندسي)
- درجة الحرارة المحيطة: −5 °C إلى +40 °C
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- الظروف البيئية: خالية من الغازات أو الأبخرة المسببة للتآكل؛ خالية من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزازات شديدة أو صدمات ميكانيكية أو تصادمات
المعالم التقنية
يوفر هذا القسم بيانات تقنية موجهة للاختيار لمحول التيار الداخلي من نوع النواة المنقسمة من سلسلة AKH-0.66 المستخدم في أنظمة التيار المتردد من فئة 0.66 كيلوفولت (50 هرتز). البيانات أدناه مخصصة للاختيار الأولي لمجموعات فئات الدقة، والأحمال المقننة، وتحديد حجم الفتحة.
AKH-0.66/23
| التيار الأولي المقنن (A) |
فئة الدقة – الحمل المقنن (VA) |
التغليف | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 100/5 | — | — | 1.5 | 20 قطعة 36×31.5×26 سم 20.5 كغ |
| 150/5 | — | — | 2 | |
| 200/5 | — | 1.5 | 2.5 | |
| 250/5 | — | 2.5 | 3.75 | |
| 300/5 | 1.5 | 2.5 | 6 | |
| 400/5 | 2.5 | 3.75 | 10 | |
AKH-0.66/58
| التيار الأولي المقنن (A) |
فئة الدقة – الحمل المقنن (VA) |
التغليف | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 300/5 | — | 1.5 | 3.75 | 10 قطع 42×30×20 سم 12 كغ |
| 400/5 | — | 2.5 | 5 | |
| 500/5 | 1.5 | 2.5 | 10 | |
| 600/5 | 2.5 | 5 | 15 | |
| 750/5 | 3.5 | 5 | 20 | |
| 800/5 | 3.75 | 5 | 20 | |
| 1000/5 | 5 | 10 | 20 | |
AKH-0.66/88
| التيار الأولي المقنن (A) |
فئة الدقة – الحمل المقنن (VA) |
التغليف | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 250/5 | — | 1.5 | 3.75 | 10 قطع 42×37×20 سم 14 كغ |
| 300/5 | — | 1.5 | 5 | |
| 400/5 | — | 2.5 | 10 | |
| 500/5 | 1.5 | 2.5 | 15 | |
| 600/5 | 2.5 | 5 | 15 | |
| 750/5 | 2.5 | 5 | 20 | |
| 800/5 | 3.75 | 5 | 20 | |
| 1000/5 | 5 | 7.5 | 20 | |
AKH-0.66/812
| التيار الأولي المقنن (A) |
فئة الدقة – الحمل المقنن (VA) |
التغليف | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 500/5 | — | 2.5 | 12.5 | 10 قطع 43×38×24 سم 16 كغ |
| 600/5 | — | 2.5 | 15 | |
| 750/5 | 2.5 | 5 | 12.5 | |
| 800/5 | 2.5 | 5 | 20 | |
| 1000/5 | 3.75 | 7.5 | 20 | |
| 1200/5 | 5 | 10 | 25 | |
| 1250/5 | 5 | 10 | 30 | |
| 1500/5 | 7.5 | 10 | 30 | |
| 1600/5 | 7.5 | 10 | 30 | |
| 2000/5 | 7.5 | 15 | 30 | |
AKH-0.66/816
| التيار الأولي المقنن (A) |
فئة الدقة – الحمل المقنن (VA) |
التغليف | ||
|---|---|---|---|---|
| 0.5 | 1 | 3 | ||
| 1000/5 | 5 | 10 | 20 | 5 قطع 52.5×30×23 سم 19 كغ |
| 1200/5 | 7.5 | 10 | 25 | |
| 1600/5 | 7.5 | 10 | 25 | |
| 2000/5 | 10 | 15 | 25 | |
| 2500/5 | 15 | 20 | 25 | |
| 3000/5 | 20 | 25 | 30 | |
| 4000/5 | 20 | 25 | 30 | |
| 5000/5 | 20 | 25 | 30 | |

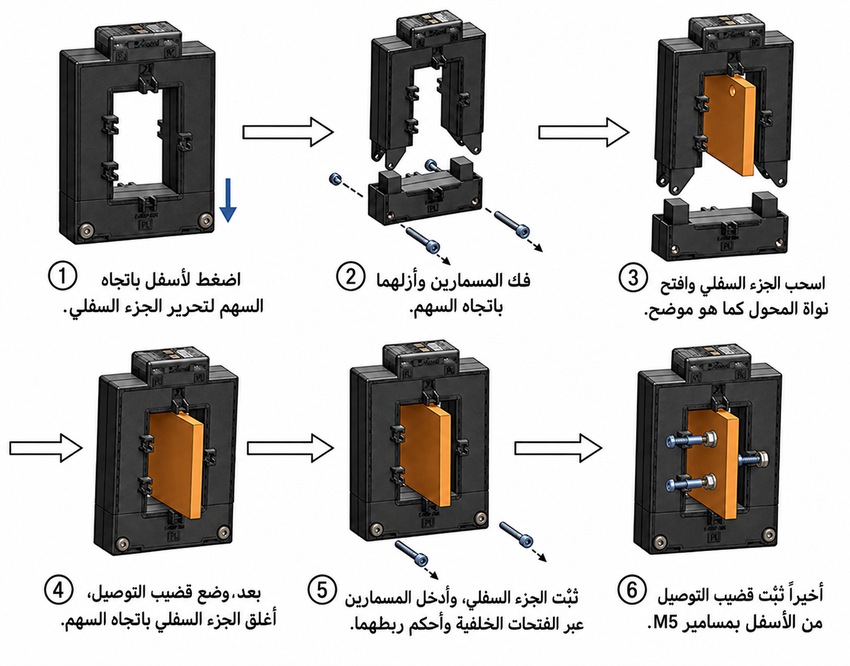

التركيب والتوصيلات
الأبعاد الخارجية

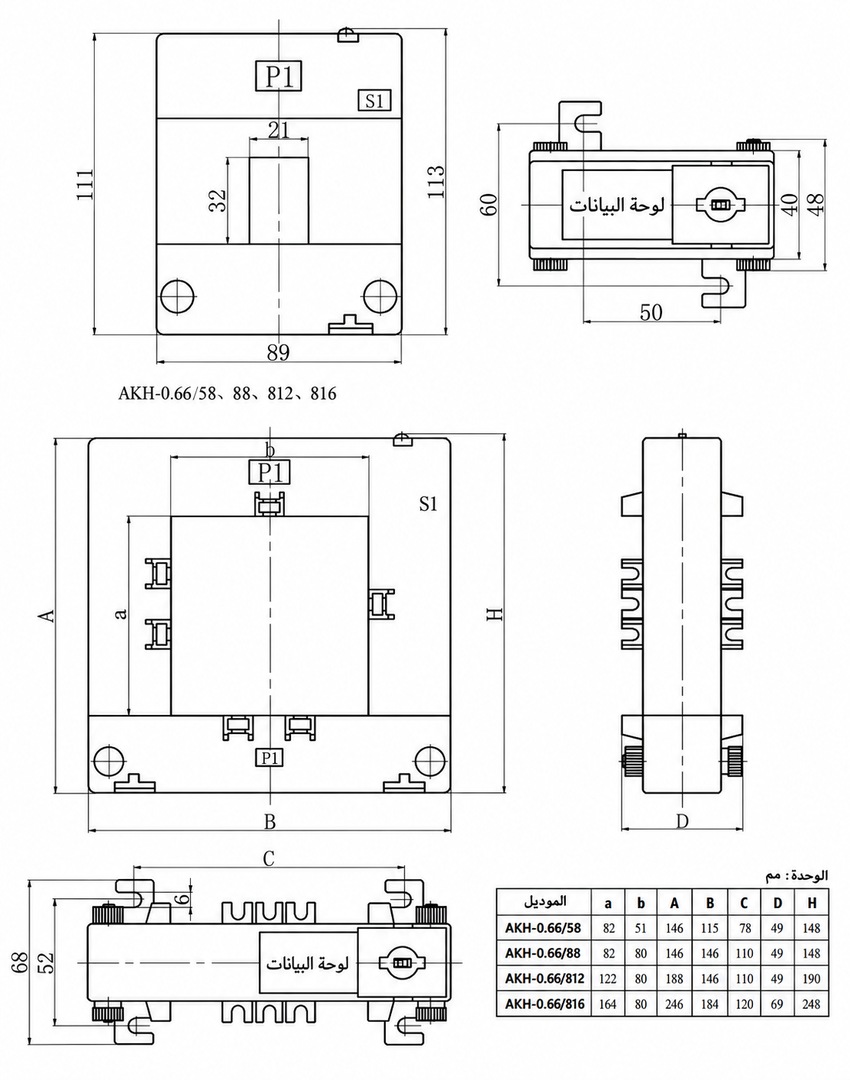

توضح الرسومات البعدية المظهر الخارجي وفتحة النافذة لكل طراز. بالنسبة لطراز AKH-0.66/23، تبلغ أبعاد فتحة النافذة 21 مم × 32 مم، والأبعاد الكلية 89 مم × 111 مم × 60 مم. وتتميز الطرازات /58 و/88 و/812 و/816 بفتحات وهياكل أكبر تدريجيًّا لاستيعاب مقاسات الموصلات الأعلى، مع توفير الأبعاد المحددة في الجدول الفني (a = عرض الفتحة، b = ارتفاع الفتحة؛ A، B، C، D، H = الأبعاد الخارجية).
مخطط التوصيل
يوضح مخطط التوصيل اتجاه القطبية الصحيح للتركيب: يتدفق التيار الأولي من P1 إلى P2، ويؤخذ الخرج الثانوي من الطرفين S1 (الموجب) وS2 (السالب). قم بتوصيل S1 وS2 بالمدخلين المقابلَين لجهاز القياس أو الحماية، مع ضمان اتساق القطبية في جميع أنحاء الدائرة للحفاظ على دقة القياس وسلامة النظام.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر متغير الطراز (AKH-0.66/23، /58، /88، /812، أو /816) بناءً على حجم الموصل الأولي وأبعاد فتحة التركيب المطلوبة.
- حدد التيار الأولي المقنن وفقًا لتصنيف التغذية أو الحمل والنطاق التشغيلي المتوقع.
- اختر فئة الدقة 0.5 للقياسات المتعلقة بالفوترة؛ واستخدم الفئة 1 أو 3 لتطبيقات الإشارة أو الحماية.
- حدّد الحمل المقنن (بالفولت أمبير VA) ليتوافق مع الحمل الكلي للأجهزة المتصلة (عدادات، مرحلات) وخسائر الأسلاك عند تيار ثانوي 5 أمبير.
- تحقق من الأبعاد الفيزيائية، وقيود التركيب، ومتطلبات المسافات الآمنة في موقع التركيب قبل الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار AKH-0.66 في الهواء الطلق؟
لا، يُسمح بالتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الأبخرة المسببة للتآكل والاهتزازات. تواصل معنا لتأكيد متطلبات التركيب.
Q2: ما هي ظروف التشغيل البيئية المسموح بها لمحولات التيار؟
تُشغّل المحولات في بيئات محددة بارتفاع لا يتجاوز 1000 متر ودرجة حرارة بين -5 و+40 درجة مئوية. الرطوبة النسبية يجب ألا تتجاوز 95%. يرجى استشارة المهندس لتحديد الارتفاعات الأعلى.
Q3: أي فئة دقة مناسبة لتيار أولي مقنن 300/5 أمبير؟
يتوفر تيار 300/5 أمبير لفئات الدقة 0.5 و1 و3 بأحمال مقننة 1.5 و2.5 و6 فولت أمبير على التوالي. حدد فئة الدقة المطلوبة في طلب الشراء.
Q4: كيف يتم تغليف وشحن محولات التيار من طراز AKH-0.66/23؟
تُشحن المحولات بتغليف قياسي موحد لضمان الحماية. تُعبأ في حاويات تحتوي على 20 قطعة بأبعاد 36×31.5×26 سم ووزن 20.5 كغ. تواصل مع قسم المبيعات للحصول على تفاصيل الشحن.
Q5: هل تتوفر محولات تيار بنواة منقسمة بتيارات أولية أعلى من 400 أمبير؟
الجدول الفني يغطي تيارات حتى 400/5 أمبير لطراز AKH-0.66/23. تتوفر فئات أخرى حسب الطلب. أرسل المواصفات الفنية للتأكيد من قبل المصنع.
Q6: ما هو الجهد المقنن لأنظمة التيار المتردد المناسبة لهذه المحولات؟
صُممت محولات التيار AKH-0.66 للعمل في أنظمة التيار المتردد بتردد 50 هرتز وفئة جهد حتى 0.66 كيلوفولت. تأكد من مطابقة جهد النظام للمواصفات.
