Обзор
Разъемные трансформаторы тока серии AKH-0.66 — это прецизионные электромагнитные устройства, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в низковольтных сетях переменного тока напряжением до 0,66 кВ. Их разъёмная (разрезная) конструкция позволяет устанавливать их на уже смонтированные проводники без отключения первичной цепи, что делает их идеальными для модернизации действующих объектов. Принцип действия основан на законе электромагнитной индукции Фарадея: трансформаторы выдают гальванически изолированный вторичный ток, пропорциональный первичному, обеспечивая безопасность и целостность сигнала.
Корпус выполнен из литой эпоксидной изоляции с прочным разъёмным тороидальным сердечником, что гарантирует высокую влагостойкость, механическую прочность и долговечность при эксплуатации во внутренних распределительных щитах и КРУ. Устройства поддерживают стандартный вторичный ток 5 А и выпускаются с различными размерами окна — /23, /58, /88, /812 и /816 — для совместимости с разными типоразмерами шин и требованиями нагрузки, соответствуют стандартам GB1208-2006 и IEC60044-1:2003.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0,66 кВ |
| Номинальная частота | 50 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,5 / 1 / 3 (для измерений и защиты) |
| Номинальная нагрузка | В зависимости от исполнения (ВА) |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный характер) |
| Тип монтажа | Разъёмный (разрезной) |
| Применимые стандарты | GB1208-2006; IEC60044-1:2003 |

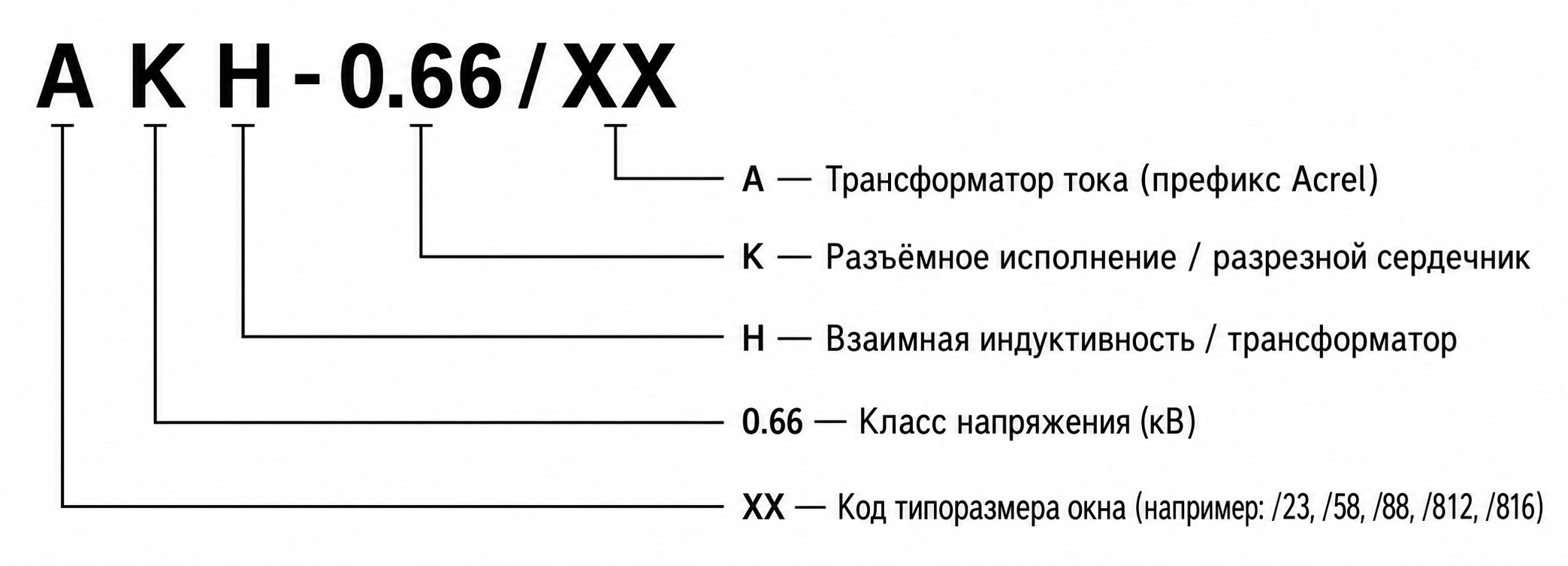

Маркировка модели
- A — Трансформатор тока (префикс бренда Acrel)
- K — Разъёмное исполнение / разрезной сердечник
- H — Взаимная индуктивность / трансформатор
- 0.66 — Класс напряжения, кВ
- /23, /58, /88, /812, /816 — Код варианта размера окна
Конструкция
Серия AKH-0.66 выполнена с разъёмным сердечником и прецизионно обработанным кольцевым магнитопроводом, обеспечивающим минимальный воздушный зазор в замкнутом состоянии и сохраняющим целостность магнитной цепи. Вся конструкция залита литой эпоксидной изоляцией, обеспечивающей высокую электрическую прочность, влагостойкость и защиту от загрязнений. Надёжный фиксирующий механизм гарантирует плотное смыкание сердечника в процессе эксплуатации. Первичный ток проходит через центральное окно (направление от P1 к P2), а вторичная обмотка выводится на чётко маркированные клеммы S1/S2 в соответствии со стандартными правилами полярности трансформаторов тока для корректной работы измерительных и защитных устройств.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: Не более 1000 м (при большей высоте требуется согласование с инженерным отделом)
- Температура окружающей среды: от −5 °C до +40 °C
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90%
- Условия окружающей среды: Отсутствие агрессивных газов и паров; отсутствие взрывоопасных или горючих сред; отсутствие сильной вибрации, ударов или механических воздействий
Технические параметры
В данном разделе приведены данные для предварительного выбора разъёмных трансформаторов тока серии AKH-0.66 для внутренней установки в сетях переменного тока класса 0,66 кВ (50 Гц). Информация предназначена для подбора сочетаний классов точности, номинальных нагрузок и размеров окна.
AKH-0.66/23
| Номинальный первичный ток (А) |
Класс точности – Номинальная нагрузка (ВА) |
Упаковка | ||
|---|---|---|---|---|
| 0,5 | 1 | 3 | ||
| 100/5 | — | — | 1,5 | 20 шт. 36×31,5×26 см 20,5 кг |
| 150/5 | — | — | 2 | |
| 200/5 | — | 1,5 | 2,5 | |
| 250/5 | — | 2,5 | 3,75 | |
| 300/5 | 1,5 | 2,5 | 6 | |
| 400/5 | 2,5 | 3,75 | 10 | |
AKH-0.66/58
| Номинальный первичный ток (А) |
Класс точности – Номинальная нагрузка (ВА) |
Упаковка | ||
|---|---|---|---|---|
| 0,5 | 1 | 3 | ||
| 300/5 | — | 1,5 | 3,75 | 10 шт. 42×30×20 см 12 кг |
| 400/5 | — | 2,5 | 5 | |
| 500/5 | 1,5 | 2,5 | 10 | |
| 600/5 | 2,5 | 5 | 15 | |
| 750/5 | 3,5 | 5 | 20 | |
| 800/5 | 3,75 | 5 | 20 | |
| 1000/5 | 5 | 10 | 20 | |
AKH-0.66/88
| Номинальный первичный ток (А) |
Класс точности – Номинальная нагрузка (ВА) |
Упаковка | ||
|---|---|---|---|---|
| 0,5 | 1 | 3 | ||
| 250/5 | — | 1,5 | 3,75 | 10 шт. 42×37×20 см 14 кг |
| 300/5 | — | 1,5 | 5 | |
| 400/5 | — | 2,5 | 10 | |
| 500/5 | 1,5 | 2,5 | 15 | |
| 600/5 | 2,5 | 5 | 15 | |
| 750/5 | 2,5 | 5 | 20 | |
| 800/5 | 3,75 | 5 | 20 | |
| 1000/5 | 5 | 7,5 | 20 | |
AKH-0.66/812
| Номинальный первичный ток (А) |
Класс точности – Номинальная нагрузка (ВА) |
Упаковка | ||
|---|---|---|---|---|
| 0,5 | 1 | 3 | ||
| 500/5 | — | 2,5 | 12,5 | 10 шт. 43×38×24 см 16 кг |
| 600/5 | — | 2,5 | 15 | |
| 750/5 | 2,5 | 5 | 12,5 | |
| 800/5 | 2,5 | 5 | 20 | |
| 1000/5 | 3,75 | 7,5 | 20 | |
| 1200/5 | 5 | 10 | 25 | |
| 1250/5 | 5 | 10 | 30 | |
| 1500/5 | 7,5 | 10 | 30 | |
| 1600/5 | 7,5 | 10 | 30 | |
| 2000/5 | 7,5 | 15 | 30 | |
AKH-0.66/816
| Номинальный первичный ток (А) |
Класс точности – Номинальная нагрузка (ВА) |
Упаковка | ||
|---|---|---|---|---|
| 0,5 | 1 | 3 | ||
| 1000/5 | 5 | 10 | 20 | 5 шт. 52,5×30×23 см 19 кг |
| 1200/5 | 7,5 | 10 | 25 | |
| 1600/5 | 7,5 | 10 | 25 | |
| 2000/5 | 10 | 15 | 25 | |
| 2500/5 | 15 | 20 | 25 | |
| 3000/5 | 20 | 25 | 30 | |
| 4000/5 | 20 | 25 | 30 | |
| 5000/5 | 20 | 25 | 30 | |
Установка и подключение

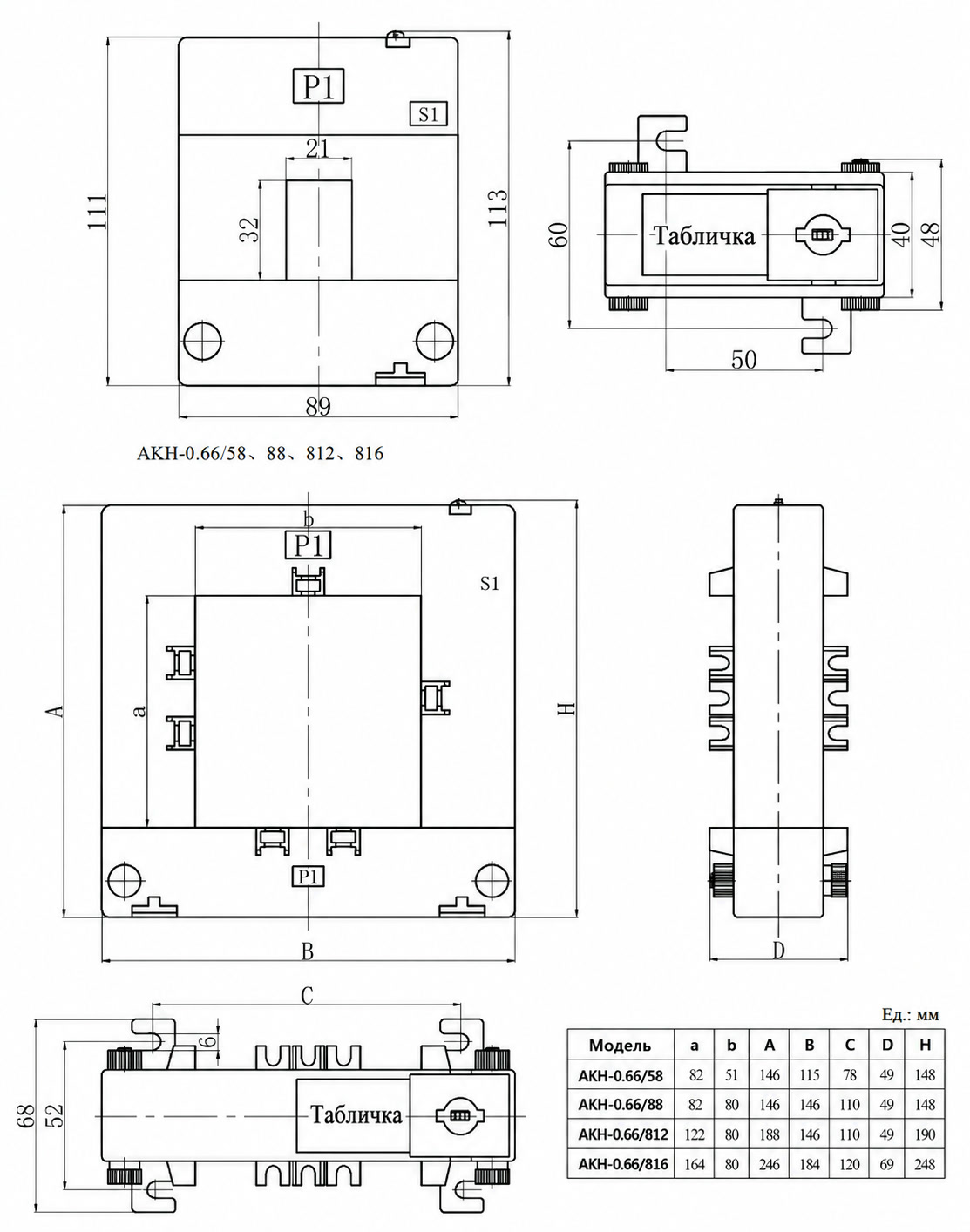

Габаритные размеры
На чертежах показаны внешние габариты и размеры окна каждой модели. Для AKH-0.66/23 размер окна составляет 21 мм × 32 мм, общие габариты — 89 мм × 111 мм × 60 мм. Модели /58, /88, /812 и /816 имеют последовательно увеличивающиеся размеры окна и корпуса для размещения проводников большего сечения; конкретные значения приведены в технической таблице (a = ширина окна, b = высота окна; A, B, C, D, H = внешние габариты).
Схема подключения
Схема подключения показывает правильную ориентацию полярности при монтаже: первичный ток протекает от P1 к P2, а вторичный сигнал снимается с клемм S1 (плюс) и S2 (минус). Подключите S1 и S2 к соответствующим входам измерительного или защитного устройства, соблюдая единое направление полярности во всей цепи для обеспечения точности измерений и безопасности системы.
Подбор и частые вопросы
Руководство по выбору
- Выберите вариант модели (AKH-0.66/23, /58, /88, /812 или /816) в зависимости от размера первичного проводника и требуемого окна установки.
- Определите номинальный первичный ток исходя из параметров фидера или нагрузки и ожидаемого рабочего диапазона.
- Для коммерческого учёта выбирайте класс точности 0,5; для индикации или защиты — классы 1 или 3.
- Укажите номинальную нагрузку (ВА), соответствующую суммарному потреблению всех подключённых приборов и потерь в проводах при вторичном токе 5 А.
- Перед заказом проверьте габаритные размеры, условия монтажа и необходимые зазоры на месте установки.
Часто задаваемые вопросы
В1: Какие преимущества дают разъёмные трансформаторы тока в низковольтных системах?
Разъёмные ТТ позволяют быстро устанавливать их на находящиеся под напряжением проводники без отключения питания, что идеально подходит для модернизации действующих объектов.
В2: Как выбрать подходящую модель AKH-0.66 под мой проводник?
Сопоставьте поперечное сечение вашей шины или кабеля с размерами окна (a × b) выбранной модели. Обеспечьте достаточный зазор для надёжной и безопасной установки.
В3: Что означают классы точности 0,5, 1 и 3 для низковольтных ТТ?
Эти классы определяют максимально допустимую погрешность в заданных условиях согласно IEC60044-1 и GB1208. Класс 0,5 применяется для коммерческого учёта, классы 1 и 3 — для контроля и релейной защиты.
В4: Как рассчитывается номинальная нагрузка для вторичной цепи с током 5 А?
Номинальная нагрузка должна учитывать суммарное потребление всех подключённых устройств и потери в проводах при токе 5 А. При проектировании рекомендуется закладывать запас.
В5: Каковы основные правила монтажа разъёмных ТТ?

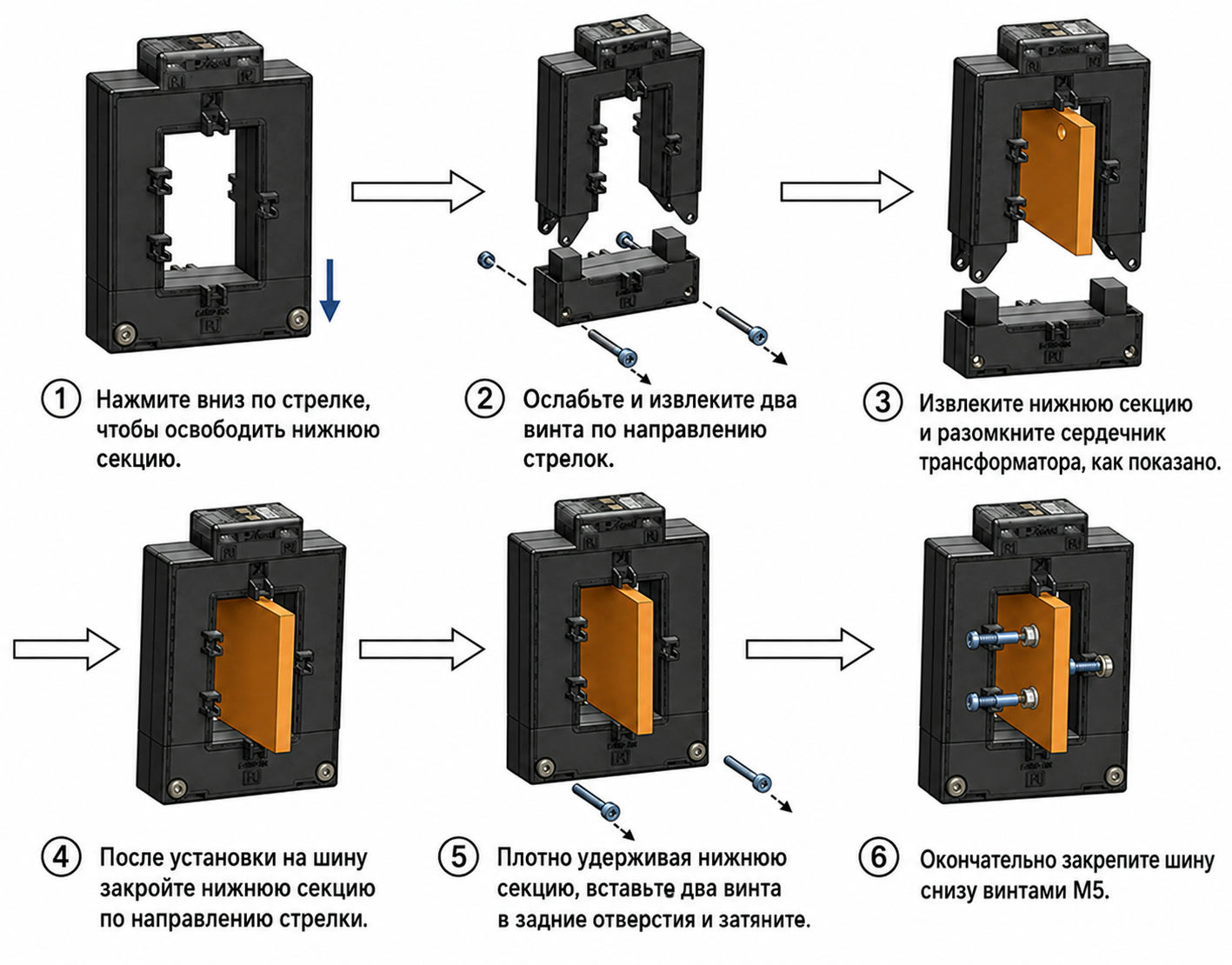

Обеспечьте полное смыкание сердечника с фиксацией, соблюдайте полярность (P1/P2, S1/S2), центрируйте проводник в окне и заземляйте вторичную обмотку в соответствии с местными нормами.
В6: Можно ли использовать ТТ AKH-0.66 в трёхфазных системах 400 В или 660 В?
Да. Номинальное напряжение 0,66 кВ допускает применение как в сетях 400 В, так и 660 В. Выберите соответствующее передаточное отношение по току в зависимости от фазной нагрузки.
В7: Какие правила безопасности применяются к вторичным цепям ТТ?
Нельзя оставлять вторичную обмотку разомкнутой при протекании тока в первичной цепи. Перед отключением всегда замыкайте и заземляйте вторичную обмотку, соблюдая полярность клемм для корректного подключения приборов.
Frequently Asked Questions
Q1: Можно ли устанавливать разъемный трансформатор AKH-0.66 на улице?
Нет, модель предназначена только для внутренней установки. Рабочая температура от −5 до +40 °C, без агрессивных газов и вибраций. Уточняйте условия эксплуатации у инженеров.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для точного учета рекомендуется класс 0,5. Для общих измерений и защиты подходят классы 1 и 3 с соответствующей номинальной нагрузкой. Подбор параметров согласовывается с заводом.
Q3: Как влияет высота установки над уровнем моря на работу?
Стандартное исполнение рассчитано на высоту до 1000 метров. При монтаже выше требуется дополнительное согласование с инженерным отделом производителя.
Q4: В какой таре поставляются трансформаторы тока серии AKH-0.66?
Изделия упаковываются в коробки по 20 штук. Габариты упаковки составляют 36×31,5×26 см, вес — 20,5 кг. Точные логистические параметры уточняйте у менеджеров.
Q5: Проводятся ли заводские испытания перед отгрузкой партии?
Наличие и объем заводских испытаний зависят от спецификации проекта. Детальная информация о протоколах тестирования предоставляется по запросу в отдел продаж.
Q6: Для каких сетей применяются трансформаторы бренда Daulma?
Разъемные трансформаторы AKH-0.66 применяются в сетях переменного тока напряжением до 0,66 кВ с частотой 50 Гц. Предназначены для измерения и защиты.
