نظرة عامة
يُعد محول التيار BH-0.66 II ذو العلبة البلاستيكية للتركيب الداخلي محولاً منخفض الجهد من النوع النافذة، مصممًا لقياس التيار بدقة، والرقابة الكهربائية، وقياس الطاقة في أنظمة التوزيع التيار المتردد المصنّفة بجهد حتى 0.66 كيلوفولت. يقوم هذا المحول بتحويل التيار العالي في اللفّ الأولي القادم من قضيب التوصيل (البوسبار) أو الكابل إلى إشارة ثانوية قياسية بتيار 5 أمبير، متوافقة مع أجهزة القياس، المرحلات، وأجهزة الرقابة. ويتميز تصميمه النافذ (بدون لفّ أولي) بعدم الحاجة إلى توصيلات في اللفّ الأولي، مما يبسّط تركيبه في الدوائر المشغّلة.

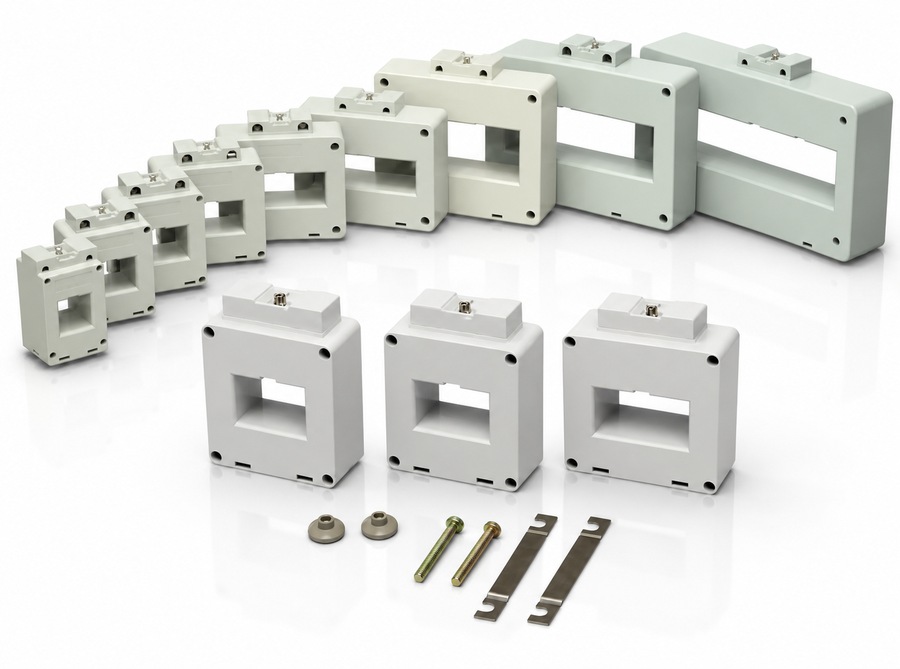

مصمم للاستخدام الداخلي، ويُركَّب هذا المحول عادةً في خزائن التوزيع منخفضة الجهد، وتجميعات المفاتيح الكهربائية، ولوحات القياس في أنظمة الطاقة الصناعية والتجارية. يتميز الوحدة بغلاف بلاستيكي مغلق يوفّر حماية ميكانيكية قوية وعزلًا كهربائيًا فعّالًا. وتتوفر فتحات نافذة مستطيلة متعددة—تتراوح بين 30×30 مم و225×65 مم—لضمان التوافق مع تكوينات مختلفة من قضبان التوصيل والكابلات، مما يجعله متكيفًا مع تخطيطات الخزانات المتنوعة.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| الجهد المصنّف | 0.66 كيلوفولت |
| التردد المصنّف | 50 هرتز |
| التيار الثانوي | 5 أمبير |
| نوع التركيب | داخلي |
| الموصل الأولي | قضيب توصيل أو كابل (من خلال الفتحة) |
| فئة العزل | منخفض الجهد (≤0.66 كيلوفولت) |
| البناء | علبة بلاستيكية مغلقة |
| مادة القلب | حديد درجة كهربائية |
ترميز الموديل
تفصيل رمز موديل BH-0.66 II:
- BH / SDH: سلسلة المنتجات الخاصة بتطبيقات خزانات التوزيع منخفضة الجهد أو المحولات الحالية المغلقة
- 0.66: فئة الجهد المصنّف 0.66 كيلوفولت
- رمز حجم الفتحة: يشير إلى العرض الأقصى للفتحة بالمليمتر (مثال: 100 = فتحة عرضها 100 مم)
- II: معرّف سلسلة التصميم أو فئة المنتج
البناء
يتميز محول التيار BH-0.66 II بغلاف بلاستيكي مغلق ومتين يغلف تمامًا القلب المغناطيسي ومجموعة اللفّ الثانوي. صُنع الغلاف من مادة حرارية بلاستيكية مقاومة للهب وعالية التحمل، مما يوفّر عزلًا كهربائيًا ممتازًا ومتانة ميكانيكية للبيئات الداخلية. كما تمّ عزل أو تغليف المكونات الداخلية لمنع دخول الرطوبة وضمان الاستقرار على المدى الطويل. وتم تحديد أبعاد الفتحة المستطيلة بدقة لتتناسب مع قضبان التوصيل القياسية أو الكابلات متعددة الأنوية دون الحاجة إلى فصلها أثناء التركيب. ويقدّم هذا التصميم الخالي من الراتنج المصبوب والمصنوع من علبة بلاستيكية سهولة في المناولة بسبب خفته مع الحفاظ على الامتثال لمتطلبات السلامة في أنظمة التوزيع منخفضة الجهد.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: داخلي
- درجة حرارة المحيط: من -5°م إلى +44°م
- الرطوبة النسبية: لا تزيد عن 80% في الظروف القياسية
- الارتفاع: لا يزيد عن 1000 متر ما لم يُنصّ على خلاف ذلك
- الحالة الجوية: لا تلوث شديد في الهواء المحيط
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، الوسائط المتفجرة، والرطوبة العالية.
المعايير الفنية
يُصمّم محول التيار BH-0.66 II لأنظمة التوزيع منخفضة الجهد بجهد مصنّف 0.66 كيلوفولت ويعمل بتردد 50 هرتز. ويوفّر فئات دقة متعددة وتصنيفات خرج حسب مدى التيار الأولي المختار.
البيانات الفنية
| التيار الأولي المصنّف (أمبير) |
التيار الثانوي المصنّف (أمبير) |
فئة الدقة |
الخرج المصنّف (فولت أمبير) |
|---|---|---|---|
| 150, 200, 250 | 5 | 0.5 | 5 |
| 300, 400, 500, 600 | 5 | 0.2 | 5 |
| 800, 1000, 1500 | 5 | 0.2S | 5 |
| 2000, 3000, 4000 | 5 | 0.5 / 0.5S | 10 |
التركيب والتوصيلات
الأبعاد الخارجية
تتميز سلسلة BH-0.66 II بتصميم علبة بلاستيكية مدمج مناسب لتطبيقات التوزيع الداخلية منخفضة الجهد. وتشمل المعالم البُعْدية حجم الفتحة (a × b)، والارتفاع (h)، والأبعاد الخارجية الكلية (A × B × H). يُرجى الرجوع إلى الجدول أعلاه للحصول على القيم المحددة لكل موديل. جميع الأبعاد بوحدة المليمتر ويجب التحقق منها مقابل الرسم الهندسي المعتمد قبل تخطيط الخزانة أو الشراء.
مخطط التوصيل
قم بتوصيل المحطات الثانوية وفقًا لقطبية التأشير (عادةً ما تكون موسومة بـ S1 وS2). تأكد من عدم ترك الدائرة الثانوية مفتوحة أثناء تشغيل الموصل الأولي. يجب أن يتوافق التوصيل مع المخطط الكهربائي للمشروع ومع معايير الكهرباء المحلية المعمول بها. وبالنسبة للموديلات متعددة النسب، اختر تكوين التفرع المناسب بناءً على نسبة التيار المطلوبة والحمل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر محول التيار BH-0.66 II فقط لأنظمة التيار المتردد منخفضة الجهد حتى 0.66 كيلوفولت، مثل شبكات التوزيع 380 فولت أو 660 فولت.
- اختر نسبة التيار الأولي بناءً على التيار التشغيلي الطبيعي للدارة، مع ترك هامش لتقلبات الحمل.
- طابق حجم فتحة المحول (مثل 30×30، 80×30، 120×50، 225×65) مع أبعاد قضيب التوصيل أو الكابل في تجميع المفاتيح الخاص بك.
- اختر فئة الدقة 0.2 أو 0.2S للقياس عالي الدقة؛ واستخدم 0.5 أو 0.5S للرقابة والقياس العام.
- تأكد من أن الحمل الكلي للأجهزة المتصلة والأسلاك لا يتجاوز الحمل المصنّف للمحول بوحدة الفولت أمبير (VA).
- تحقق من الأبعاد الفيزيائية الكلية للتأكد من ملاءمتها لتخطيط الخزانة أو اللوحة قبل التركيب.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة في هذا المحول؟
اختر فئة الدقة 0.2 أو 0.2S لقياسات الفوترة الدقيقة. تضمن هذه الفئة دقة عالية ضمن مدى التيار الأولي المحدد. يرجى تأكيد متطلبات الحمل مع المصنع.
Q2: متى يجب تجنب تركيب المحول في الموقع؟
يجب تجنب التركيب في البيئات التي تحتوي على اهتزاز شديد أو غازات مسببة للتآكل. يُشترط أن يكون الموقع خالياً من الوسائط المتفجرة والرطوبة العالية. راجع دليل التركيب للتفاصيل.
Q3: أي تيار أولي هو الأقصى في النطاق القياسي؟
يصل أقصى تيار أولي قياسي إلى 4000 أمبير مع تيار ثانوي 5 أمبير. يمكن توفير تصنيفات تيار خارج هذا النطاق بناءً على اتفاق فني مسبق. تواصل مع المبيعات للتخصيص.
Q4: هل يمكن تخصيص مواصفات الخرج الكهربائي حسب الطلب؟
نعم، يمكن تأكيد البيانات الفنية والخرج المصنّف خارج النطاق القياسي. يتطلب ذلك اتفاقاً فنياً مباشراً بين المشتري والمصنّع قبل الإنتاج.
Q5: لأي أنظمة توزيع يُصمم محول التيار BH-0.66 II؟
يُصمم المحول لأنظمة التوزيع منخفضة الجهد بتردد 50 هرتز وجهد مصنّف 0.66 كيلوفولت. تأكد من تطابق جهد النظام مع المواصفات الفنية قبل الطلب.
Q6: لماذا يُشترط خلو موقع التركيب من الاهتزاز الشديد؟
يحمي ذلك دقة القياس ويمنع تلف العزل الداخلي للمحول. يجب أن تكون بيئة التركيب مستقرة وخالية من الوسائط المتفجرة والغبار الموصل.
