Обзор
Трансформатор тока BH-0.66 II в пластиковом корпусе для внутренней установки — это проходной низковольтный трансформатор тока, предназначенный для точного измерения тока, электрического контроля и учёта электроэнергии в сетях переменного тока с номинальным напряжением до 0.66 кВ. Он преобразует высокий первичный ток, протекающий по шине или кабелю, в стандартизованный вторичный сигнал 5 А, совместимый со счётчиками, реле и приборами контроля. Конструкция с проходным сердечником исключает необходимость подключения первичной обмотки, упрощая монтаж в действующих цепях.
Предназначен для эксплуатации внутри помещений. Данный трансформатор тока обычно устанавливается в низковольтные распределительные шкафы, комплектные распределительные устройства (КРУ) и панели учёта в промышленных и коммерческих энергосистемах. Корпус полностью закрытый, выполнен из пластика, обеспечивает надёжную механическую защиту и электрическую изоляцию. Наличие нескольких прямоугольных окон — от 30×30 мм до 225×65 мм — гарантирует совместимость с различными конфигурациями шин и кабелей, что делает изделие универсальным для разных компоновок щитового оборудования.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Номинальное напряжение | 0.66 кВ |
| Номинальная частота | 50 Гц |
| Вторичный ток | 5 А |
| Тип установки | Внутренняя |
| Первичный проводник | Шина или кабель (проходной) |
| Класс изоляции | Низковольтный (≤0.66 кВ) |
| Конструкция | Закрытый пластиковый корпус |
| Материал сердечника | Электротехническая сталь |
Расшифровка обозначения модели
Структура обозначения модели BH-0.66 II:
- BH / SDH: Серия изделий для применения в низковольтных отходящих шкафах или в закрытых трансформаторах тока
- 0.66: Класс номинального напряжения 0.66 кВ
- Код размера окна: Указывает максимальную ширину окна в миллиметрах (например, 100 = апертура шириной 100 мм)
- II: Обозначение серии или категории изделия
Конструкция
Трансформатор тока BH-0.66 II имеет прочный закрытый пластиковый корпус, полностью герметизирующий магнитопровод и вторичную обмотку. Корпус изготовлен из огнестойкого термопласта повышенной ударной прочности, обеспечивающего отличную электрическую изоляцию и механическую долговечность в условиях эксплуатации внутри помещений. Внутренние компоненты залиты или герметизированы для предотвращения проникновения влаги и обеспечения длительной стабильности характеристик. Прямоугольное окно точно соответствует стандартным размерам шин или многожильных кабелей, не требуя их разъединения при монтаже. Эта конструкция без литой изоляции, выполненная в пластиковом корпусе, обеспечивает лёгкий вес при соблюдении требований безопасности низковольтных распределительных систем.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Температура окружающей среды: от -5°C до +40°C
- Относительная влажность: не более 80% при стандартных условиях
- Высота над уровнем моря: не более 1000 м, если не указано иное
- Атмосферные условия: отсутствие значительного загрязнения окружающего воздуха
- Окружающая среда: должна быть свободна от сильной вибрации, токопроводящей пыли, коррозионно-активных газов, взрывоопасных сред и повышенной влажности.
Технические параметры
Трансформатор тока BH-0.66 II предназначен для низковольтных распределительных систем с номинальным напряжением 0.66 кВ и частотой 50 Гц. Изделие выпускается в нескольких вариантах классов точности и номинальных мощностей в зависимости от выбранного диапазона первичного тока.
Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 150, 200, 250 | 5 | 0.5 | 5 |
| 300, 400, 500, 600 | 5 | 0.2 | 5 |
| 800, 1000, 1500 | 5 | 0.2S | 5 |
| 2000, 3000, 4000 | 5 | 0.5 / 0.5S | 10 |
Установка и подключение

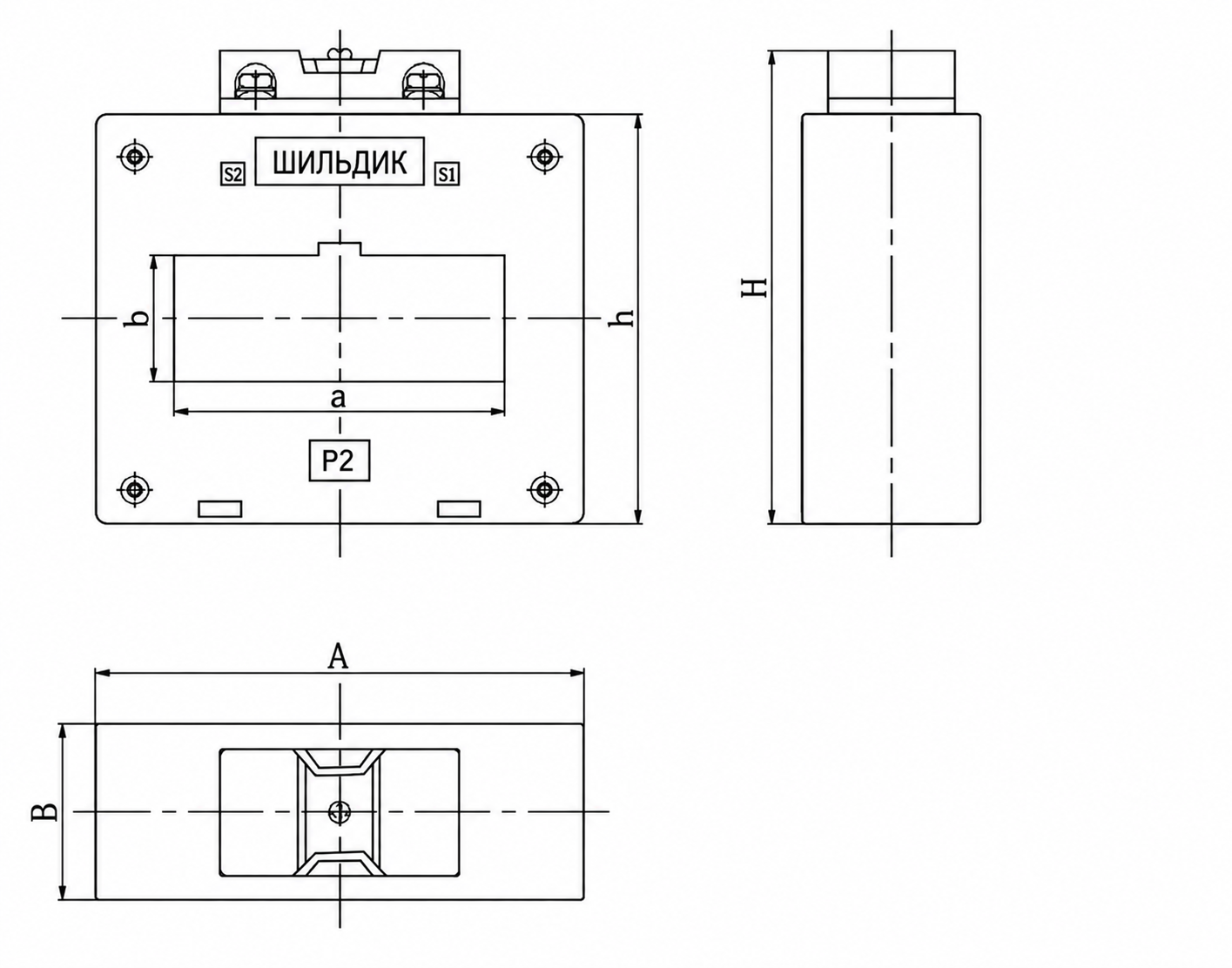

Габаритные размеры
Серия BH-0.66 II выполнена в компактном пластиковом корпусе, предназначенном для применения в низковольтных распределительных системах внутренней установки. Габаритные параметры включают размеры окна (a × b), высоту (h) и общие наружные размеры (A × B × H). Конкретные значения для каждой модели приведены в таблице выше. Все размеры указаны в миллиметрах и должны быть проверены по утверждённому чертежу до проектирования компоновки шкафа или размещения заказа.
Схема подключения
Подключайте вторичные выводы в соответствии с маркировкой полярности (обычно обозначаются как S1 и S2). Убедитесь, что вторичная цепь никогда не остаётся разомкнутой при наличии тока в первичном проводнике. Монтаж должен соответствовать принципиальной схеме проекта и действующим местным нормам электромонтажа. Для моделей с несколькими коэффициентами трансформации выберите соответствующую конфигурацию отводов в зависимости от требуемого коэффициента и нагрузки.
Подбор и частые вопросы
Руководство по выбору
- Используйте трансформатор тока BH-0.66 II только в низковольтных сетях переменного тока до 0.66 кВ, таких как распределительные сети 380 В или 660 В.
- Выбирайте коэффициент трансформации по первичному току, исходя из номинального рабочего тока цепи с учётом запаса на колебания нагрузки.
- Подбирайте размер окна ТТ (например, 30×30, 80×30, 120×50, 225×65) в соответствии с габаритами шины или кабеля в вашем распределительном устройстве.
- Для высокоточного учёта выбирайте класс точности 0.2 или 0.2S; для общего контроля и измерений — 0.5 или 0.5S.
- Убедитесь, что суммарная нагрузка подключённых приборов и проводов не превышает номинальную мощность ТТ в В·А.
- Проверьте габаритные размеры изделия на соответствие компоновке вашего шкафа или панели до начала монтажа.
Часто задаваемые вопросы
Вопрос 1: Для чего применяется трансформатор тока BH-0.66 II?
Он преобразует высокий первичный ток в стандартный вторичный сигнал 5 А для точного учёта, контроля и защиты в низковольтных распределительных системах внутренней установки.
Вопрос 2: Подходит ли BH-0.66 II для наружной установки?
Нет. Данная модель предназначена исключительно для установки внутри помещений. Для наружного применения требуется ТТ, рассчитанный на воздействие внешней среды, включая влагу, УФ-излучение и экстремальные температуры.
Вопрос 3: В каких сетях можно устанавливать данный ТТ?
BH-0.66 II рассчитан на низковольтные сети переменного тока до 0.66 кВ, типично используемые в промышленных и коммерческих распределительных системах 380 В и 660 В.
Вопрос 4: Какие классы точности доступны для этого трансформатора тока?
Доступны классы точности 0.2, 0.2S, 0.5 и 0.5S. Для коммерческого учёта выбирайте 0.2 или 0.2S, для общего контроля — 0.5 или 0.5S.
Вопрос 5: Почему вторичную обмотку ТТ нельзя оставлять разомкнутой?
Разомкнутая вторичная цепь при протекании тока в первичной обмотке может вызвать опасно высокое напряжение, что чревато повреждением оборудования, пробоем изоляции и травмированием персонала.
Вопрос 6: Как выбрать правильный размер окна?
Выберите размер окна, соответствующий поперечному сечению вашей шины или кабеля — стандартные варианты от 30×30 мм до 225×65 мм подходят для различных конструкций щитового оборудования.
Вопрос 7: Какие данные необходимы при оформлении заказа?
Укажите модель (BH-0.66 II или BH(SDH)-0.66 II), размер окна, коэффициент трансформации, класс точности, номинальную нагрузку (В·А), частоту сети, количество, а также особые требования к маркировке, выводам, документации или упаковке.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор на улице?
Нет, модель BH-0.66 II предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5°C до +40°C и влажности до 80%. Для уличных условий свяжитесь с нами для подбора аналога.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета рекомендуется класс 0.2S или 0.2. Он обеспечивает высокую точность в диапазоне первичных токов от 300 до 1500 А. Уточняйте наличие нужного исполнения при размещении заказа.
Q3: Выдержит ли трансформатор токи короткого замыкания?
Термическая и динамическая стойкость зависит от номинального первичного тока. Точные параметры стойкости к токам короткого замыкания предоставляются по запросу. Запросите технический паспорт для детальных проектных расчетов.
Q4: Как заказать трансформатор с нестандартным первичным током?
Производство трансформаторов с нестандартными первичными токами возможно по согласованию с заводом. Базовый ряд включает значения от 150 до 4000 А. Отправьте техническое задание для расчета сроков и стоимости.
Q5: Какие заводские испытания проходит оборудование перед отгрузкой?
Каждое изделие проходит стандартные приемо-сдаточные испытания на соответствие заявленным параметрам. Сертификаты и протоколы испытаний предоставляются в комплекте. Уточняйте специфические требования к документации при оформлении заказа.
Q6: В каких распределительных сетях применяется данная модель?
Трансформатор применяется в низковольтных сетях напряжением до 0.66 кВ и частотой 50 Гц. Номинальный вторичный ток составляет 5 А. Изделие оптимально подходит для комплектных распределительных устройств.
Q7: Что означает маркировка II в названии трансформатора?
Маркировка указывает на конструктивное исполнение в пластиковом корпусе для внутренней установки. Окружающая среда должна быть свободна от токопроводящей пыли и коррозионно-активных газов. Свяжитесь с отделом продаж для получения каталога.
