نظرة عامة
يُعد محول التيار LMZ3(D)-0.66 محولاً منخفض الجهد من النوع الداخلي معزولاً بالراتنج المصبوب، ومصممًا لأنظمة الطاقة بتردد 50/60 هرتز وجهد مصنّف يصل إلى 0.66 كيلوفولت. تم تصميمه لتحقيق الموثوقية والدقة، ويؤدي أدوارًا حاسمة في قياس الطاقة، وحماية المرحلات، ومراقبة التيار في الوقت الفعلي عبر المنشآت الصناعية والتجارية.
يتميز المحول بنواة حديدية حلقيّة (من النوع الحلقي) مع لف ثانوي موحد ومغلف بالكامل براتنج إيبوكسي عالي الجودة، مما يضمن كفاءة مغناطيسية ممتازة، ومتانة ميكانيكية، ومقاومة بيئية. ويتيح تصميمه المدمج الذي يمرّر قضيب التوصيل (busbar) عبر فتحة مركزية سهولة دمجه في معدات التوزيع ولوحات التوزيع، مع ضمان الامتثال لمعايير IEC 60044-1 وGB 1208-2006 لتشغيل آمن ودقيق.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| الجهد المصنّف | 0.66 kV |
| التردد المصنّف | 50/60 Hz |
| فئات الدقة | 0.2، 0.5، 1، 3، 5P، 10P (تعتمد على الموديل) |
| نوع الموصل الأولي | قضيب توصيل (عبر فتحة) |
| مادة العزل | راتنج إيبوكسي (مصبوب) |
| بيئة التركيب | داخلي فقط |
| نوع النواة | نواة حديدية حلقيّة |
| اللف الثانوي | ملفوف بشكل موحد |

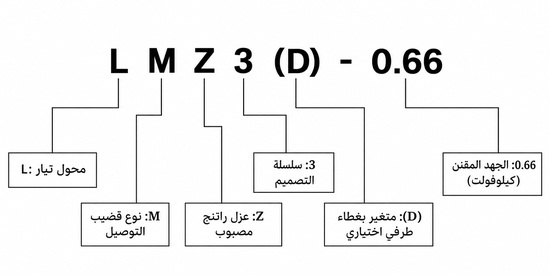

ترميز الموديل
يتبع رمز الموديل «LMZ3(D)-0.66» نظام التسمية القياسي في الصناعة للدلالة على الخصائص التصميمية الرئيسية:
- L = محول تيار
- M = من نوع قضيب التوصيل (فتحة للموصل الأولي)
- Z = معزول بالراتنج المصبوب
- 3 = سلسلة التصميم
- (D) = متغير اختياري (مثل وجود غطاء طرفي أو تكوين دقة معيّن)
- 0.66 = جهد النظام المصنّف (0.66 كيلوفولت)
البناء
يحتوي محول LMZ3(D)-0.66 على نواة حديدية حلقيّة مصنوعة من فولاذ كهربائي عالي النفاذية، مما يضمن خسائر حرارية منخفضة للغاية وخطية عالية عبر نطاق التشغيل. ويتم لف اللف الثانوي بدقة وبشكل موحد حول النواة للحفاظ على دقة الطور وتقليل التسرب المغناطيسي.
ويتم تغليف المجموعة بأكملها بالكامل براتنج إيبوكسي مقاوم للهب عبر عملية الصب تحت الفراغ، مما يوفر قوة عازلة ممتازة، ومقاومة للرطوبة، ومتانة ميكانيكية. وتكون الأطراف مُعلَّمة بوضوح (P1/P2 لاتجاه الدائرة الأولية، S1/S2 لمخرج الدائرة الثانوية)، وقد تتضمن المتغيرات ذات الرمز «(D)» غطاءً واقيًا اختياريًا لتحسين السلامة أثناء الصيانة أو التوصيل.
ويتم التركيب عبر فتحتين قياسيتين في القاعدة، مما يسمح بتثبيت آمن على اللوحات أو دعامات قضبان التوصيل مع الحفاظ على المسافات الآمنة اللازمة من الناحية الحرارية والكهربائية.
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤1000 متر
- درجة الحرارة المحيطة: -5°م إلى +40°م
- الرطوبة النسبية: ≤80% عند 20°م
- بيئة التركيب: داخلي
- التردد المصنّف: 50/60 هرتز
- الجهد المصنّف: ≤0.66 كيلوفولت
البيانات الفنية
| الموديل | النسبة | الدقة | الحمل | التحمل الحراري |
|---|---|---|---|---|
| LMZ3-0.66 | 100/5، 200/5، 400/5، إلخ. | 0.2، 0.5، 1، 3، 5P، 10P | 2.5 – 15 فولت أمبير (يختلف حسب النسبة/الدقة) | متوافق وفق IEC 60044-1 |
| LMZ3D-0.66 | 100/5، 200/5، 400/5، إلخ. | 0.2، 0.5، 1، 3، 5P، 10P | 2.5 – 15 فولت أمبير (يختلف حسب النسبة/الدقة) | متوافق وفق IEC 60044-1 |
التركيب والتوصيلات
مخطط التركيب
قم بتركيب محول LMZ3(D)-0.66 بتمرير قضيب توصيل أولي واحد عبر الفتحة المركزية. تأكد من أن العلامة P1 تواجه اتجاه مصدر الطاقة للحفاظ على القطبية الصحيحة. ثبّت الوحدة باستخدام فتحتي التثبيت الموجودتين في القاعدة. قم دائمًا بتوصيل الأطراف الثانوية (S1/S2) بعداد أو مرحلة أو وصلة تقصير متوافقة—ولا تتركها مفتوحة الدائرة أبدًا.
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: تأكد من أن جهد النظام ≤0.66 كيلوفولت وأن التردد 50/60 هرتز.
- الخطوة 2: اختر فئة الدقة حسب التطبيق: 0.2 أو 0.5 للقياس التجاري؛ 5P أو 10P لحماية المرحلات.
- الخطوة 3: اختر قطر فتحة قضيب التوصيل (Φ20، Φ25، أو Φ30 مم) ليتناسب مع قطر الموصل لديك مع ترك مسافة ت clearance كافية.
- الخطوة 4: طابق التيار الأولي المصنّف (مثل 100A، 200A، 400A) مع تيار الحمل المتوقع.
- الخطوة 5: تحقق من أن الحمل الثانوي المتصل (بالفولت أمبير) لا يتجاوز الحمل المصنّف لمحول التيار وفق فئة الدقة المختارة.
- الخطوة 6: تأكد من الامتثال للمعايير التنظيمية المحلية (IEC أو GB).
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار LMZ3-0.66 في أنظمة الجهد المنخفض 0.4 كيلوفولت؟
نعم، هو مصمم لأنظمة الجهد المصنف حتى 0.66 كيلوفولت. يناسب التطبيقات الداخلية بتردد 50/60 هرتز. يرجى تأكيد تيار الحمل الأقصى عند الطلب.
Q2: أي فئة دقة مناسبة لتطبيقات الحماية في هذا المحول؟
اختر فئتي 5P أو 10P لدوائر الحماية. تضمن هذه الفئات أداءً مستقراً وفق معيار IEC 60044-1. حدد نسبة التحويل المطلوبة للتأكيد.
Q3: ما هي نسب التحويل المتاحة لمحول التيار LMZ3D-0.66؟
تتوفر نسب قياسية مثل 100/5 و200/5 و400/5. يمكن تخصيص نسب أخرى حسب متطلبات المشروع. تواصل معنا للحصول على التفاصيل الفنية.
Q4: ما هي ظروف التشغيل البيئية المثلى لتركيب هذا المحول؟
يُركب داخلياً بدرجة حرارة محيطة بين -5°م و+40°م ورطوبة ≤80%. يجب ألا يتجاوز الارتفاع 1000 متر. تأكد من ملاءمة بيئة التركيب.
Q5: هل يتم اختبار التحمل الحراري للمحولات قبل الشحن؟
التحمل الحراري مصمم ليكون متوافقاً وفق معيار IEC 60044-1. تفاصيل اختبارات المصنع وشهادات المطابقة تخضع للتأكيد. يرجى التواصل معنا للحصول على معلومات الاختبار.
Q6: في أي لوحات توزيع تُستخدم محولات تيار Daulma هذه؟
تُستخدم في لوحات التوزيع الداخلية ذات الجهد المنخفض حتى 0.66 كيلوفولت. مناسبة لقياس وحماية دوائر التيار. حدد الموديل حسب التطبيق.
