نظرة عامة

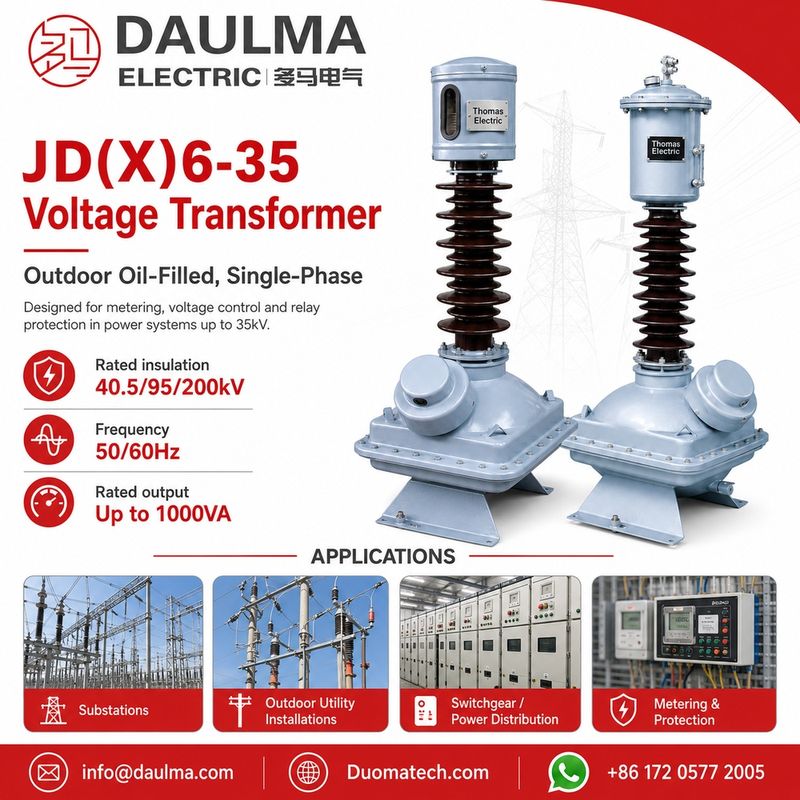

يُعد محول الجهد JD6-35 محولاً أحادي الطور خارجياً مغموراً بالزيت بجهد 35 كيلوفولت، مصممًا لتطبيقات القياس ذات الجهد العالي. يتميز بنسبة تحويل 35000/100 فولت ويستخدم الزيت المعدني كعازل ووسيط تبريد، مما يوفر تبددًا حراريًا ممتازًا للتشغيل المستمر تحت الأحمال الكهربائية الثقيلة.
مع فئات دقة 0.2 و0.5 و1.0، يدعم محول JD6-35 وظائف القياس الدقيق والحماية بواسطة المرحلات وفقاً لمعايير IEC وGB. يتمتع تصميمه المتين بمستويات عزل 40.5/95/200 كيلوفولت، ويشمل درجات مقاومة التلوث W1 (الدرجة II) وW2 (الدرجة III)، مما يجعله مناسباً للبيئات الخارجية المعتدلة إلى شديدة التلوث مثل المحطات الفرعية وشبكات النقل وأنظمة الطاقة الصناعية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| الجهد الأولي | 35000 V |
| الجهد الثانوي | 100 V |
| فئة جهد النظام | 35 kV |
| مستوى العزل (Um/Ur/Ud) | 40.5/95/200 kV |
| فئات الدقة | 0.2 / 0.5 / 1.0 |
| القدرة الحرارية القصوى | 1000 VA |
| تكوين الطور | أحادي الطور |
| نوع العزل | مغمور بالزيت |
| درجات شدة التلوث | W1 (II), W2 (III) |
| نطاق درجة حرارة المحيط | -5°C إلى +50°C |
| نوع التركيب | خارجي |
| طريقة التبريد | الحمل الطبيعي (ONAN) |
البناء
يتميز محول JD6-35 بخزان مغلق بالكامل مملوء بالزيت ومصنوع من صفائح فولاذية ملحومة، مما يضمن إحكاماً طويل الأمد ضد تسرب الزيت ويوفر حماية من العوامل البيئية. يتم غمر القلب واللفات في زيت عازل عالي الجودة يوفر قوة عازلية وكفاءة في نقل الحرارة. تُستخدم عوازل خزفية مصنّفة لـ 40.5 كيلوفولت للأطراف الأولية والثانوية، لتوفير عزل موثوق ودعم ميكانيكي. يحتوي خزان التمدد على الزيت على تغيرات الحجم الحرارية مع تقليل التماس مع الهواء، مما يحد من أكسدة الزيت وتدهوره. تخضع جميع الأسطح الخارجية لطلاءات مضادة للتآكل مناسبة للاستخدام الخارجي، ويتضمن الجهاز تجهيزات للتوصيل بالأرض وأخذ عينات الزيت وتفريغ الضغط. يضمن هذا البناء أداءً مستقراً تحت الحمل المستمر، والتغيرات الواسعة في درجات الحرارة، والظروف الملوثة النموذجية في التركيبات الخارجية ذات الجهد العالي.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: المحطات الفرعية الخارجية أو محطات التبديل أو شبكات النقل
- درجة حرارة المحيط: -5°م إلى +50°م
- الارتفاع: ≤ 1000م (قياسي)، ارتفاعات أعلى متاحة عند الطلب
- العزل: مغمور بالزيت (تبدد حراري متفوق)
- التردد: 50 هرتز أو 60 هرتز
- تكوين الطور: أحادي الطور (يُستخدم ثلاث وحدات لأنظمة ثلاثية الأطوار)
- درجة مقاومة التلوث: W1 (الدرجة II) أو W2 (الدرجة III)
- الغلاف: صندوق زيت مغلق بالكامل (يمنع تقدم عمر الزيت)
- الصيانة: يتطلب اختبار دوري للزيت وفحص الإحكام
المواصفات الفنية
محول الجهد JD6-35 هو محول جهد أحادي الطور خارجي مغمور بالزيت بجهد 35 كيلوفولت، مصمم لتطبيقات القياس والحماية. يعمل ضمن نطاق درجة حرارة محيط من -5°م إلى +50°م، حتى ارتفاع 1000م، ويلتزم بمعايير GB20840.3-2013 وIEC61869-3:2011.
| النوع | نسبة الجهد المقنن (فولت) | القدرة المخرَجة المقننة (فولت أمبير) | القدرة
القصوى (فولت أمبير) |
|||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | |||
| JD6-35 | 35000/100 | 75 | 150 | 250 | 1000 | |
| JDX6-35 | 35000/√3:100/√3:100/3 | 75 | 150 | 250 | 100 | 1000 |
| 35000/√3:100/√3:100/√3:100/3 | 30 | 60 | 100 | 2×500 | ||
التركيب والتوصيلات
الأبعاد الخارجية
تختلف الأبعاد الكلية حسب التكوين. النوع 1 (عازلان على شكل V): الارتفاع 1142±20 مم، العرض 970±15 مم، الوزن 143 كغ (الزيت 29 كغ). النوع 2 (عازل عمودي واحد): الارتفاع 1285±20 مم، العرض 490 مم، الوزن 126 كغ (الزيت 24 كغ). يُوفَّر التثبيت عبر 4 براغٍ من نوع M12 على اللوحة القاعدية. يجب الحفاظ على مسافة تباعد لا تقل عن 600 مم حول الوحدة للوصول أثناء الصيانة وأخذ عينات الزيت.
الاختيار والأسئلة الشائعة
دليل الاختيار
- فئة الدقة: اختر الفئة 0.2 للقياسات المتعلقة بالفوترة، و0.5 للمراقبة، أو 1.0 لتطبيقات القياس العامة.
- مطابقة الحمل: تأكد من أن القدرة المقننة (مثل 75 فولت أمبير، 150 فولت أمبير، 250 فولت أمبير) تتوافق مع الأحمال المتصلة؛ القدرة الحرارية القصوى هي 1000 فولت أمبير.
- الملاءمة البيئية: تحقق من درجة حرارة المحيط (-5°م إلى +50°م)، والارتفاع (≤1000م قياسي)، ودرجة مقاومة التلوث (W1 للمناطق المعتدلة، W2 للمناطق شديدة التلوث).
- الاستعداد للصيانة: يتطلب التصميم المغمور بالزيت اختبار دوري لجودة الزيت وفحص الإحكام — تحقق من توافق ذلك مع قدرات الصيانة لديك.
- احتياجات الأداء الحراري: اختر النوع المغمور بالزيت بدلاً من النوع المصبوب بالراتنج للحصول على تبدد حراري أفضل تحت ظروف الحمل الثقيل المستمر.
- كشف عطل الأرض: إذا كان مطلوباً، اختر طراز JDX6-35 المزود بلف ثانوي لجهد الباقية بدلاً من طراز JD6-35 القياسي.
الأسئلة الشائعة
Q1: ما هي تطبيقات محول الجهد JD6-35 الخارجي؟
يُصمم هذا المحول لتطبيقات القياس والحماية في المحطات الفرعية الخارجية وشبكات النقل بجهد 35 كيلوفولت. يعمل بتردد 50/60 هرتز ودرجة عزل مغمورة بالزيت. تواصل معنا لتأكيد ملاءمته لمشروعك.
Q2: أي فئة دقة مناسبة لعدادات الفوترة؟
اختر فئة الدقة 0.2 لتطبيقات القياس التجاري والفوترة. يوفر المحول قدرة مخرَجة مقننة تبلغ 75 فولت أمبير لهذه الفئة. يمكن طلب المعايرة المصنعية عند الطلب.
Q3: هل يمكن تركيبه في ارتفاعات تتجاوز 1000 متر؟
الارتفاع القياسي هو 1000 متر كحد أقصى. يمكن توفير ارتفاعات أعلى عند الطلب الخاص. يرجى تحديد ارتفاع الموقع للتأكيد من المصنع.
Q4: كيف يتم تكوين النظام ثلاثي الأطوار؟
المحول أحادي الطور، لذا يتطلب النظام ثلاثي الأطوار استخدام ثلاث وحدات منفصلة. تأكد من تحديد الكمية المطلوبة بثلاث وحدات عند تقديم طلب الشراء.
Q5: متى يجب إجراء الصيانة الدورية لهذا المحول؟
يتطلب المحول اختباراً دورياً لجودة الزيت وفحصاً لإحكام الغلاف المغلق. يمنع الغلاف المغلق تماماً تقدم عمر الزيت. راجع كتيب التشغيل للحصول على جدول الصيانة.
Q6: لماذا تتوفر درجات مقاومة تلوث مختلفة؟
يتوفر المحول بدرجة مقاومة تلوث W1 (الدرجة II) أو W2 (الدرجة III) لتناسب بيئات التشغيل القاسية. حدد بيئة التركيب الفعلية لاختيار الدرجة المناسبة. تواصل مع المبيعات لتأكيد التوفر.
Q7: هل المحول مطابق لمعايير IEC الدولية؟
نعم، يلتزم المحول بمعايير IEC61869-3:2011 وGB20840.3-2013. يضمن ذلك الجودة والأداء في شبكات النقل والمحطات الفرعية. اطلب شهادات الاختبار المصنعية عند الاستلام.
