Descripción general

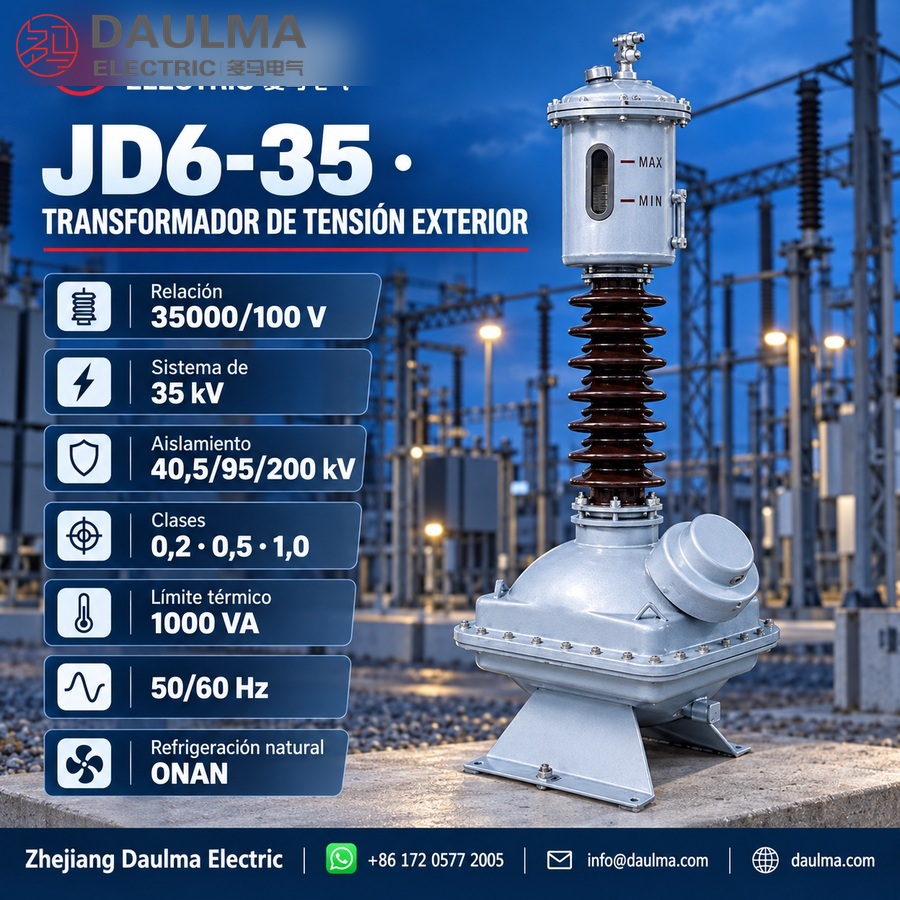

El JD6-35 es un transformador de tensión monofásico para exteriores de 35 kV con inmersión en aceite, diseñado para aplicaciones de medición en alta tensión. Cuenta con una relación de transformación de 35000/100 V y utiliza aceite mineral como medio aislante y refrigerante, proporcionando una excelente disipación térmica para operación continua bajo cargas eléctricas elevadas.
Con clases de precisión 0,2; 0,5 y 1,0, el JD6-35 admite funciones de medición precisa y relés de protección conforme a las normas IEC y GB. Su diseño robusto cumple con niveles de aislamiento de 40,5/95/200 kV e incluye grados de anticontaminación W1 (Grado II) y W2 (Grado III), lo que lo hace adecuado para entornos exteriores con contaminación moderada a severa, como subestaciones, redes de transmisión y sistemas eléctricos industriales.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión primaria | 35000 V |
| Tensión secundaria | 100 V |
| Clase de tensión del sistema | 35 kV |
| Nivel de aislamiento (Um/Ur/Ud) | 40,5/95/200 kV |
| Clases de precisión | 0,2 / 0,5 / 1,0 |
| Potencia térmica límite | 1000 VA |
| Configuración de fases | Monofásico |
| Tipo de aislamiento | Inmersión en aceite |
| Grados de severidad de contaminación | W1 (II), W2 (III) |
| Rango de temperatura ambiente | -5°C a +50°C |
| Tipo de instalación | Exterior |
| Método de refrigeración | Convección natural (ONAN) |
Construcción

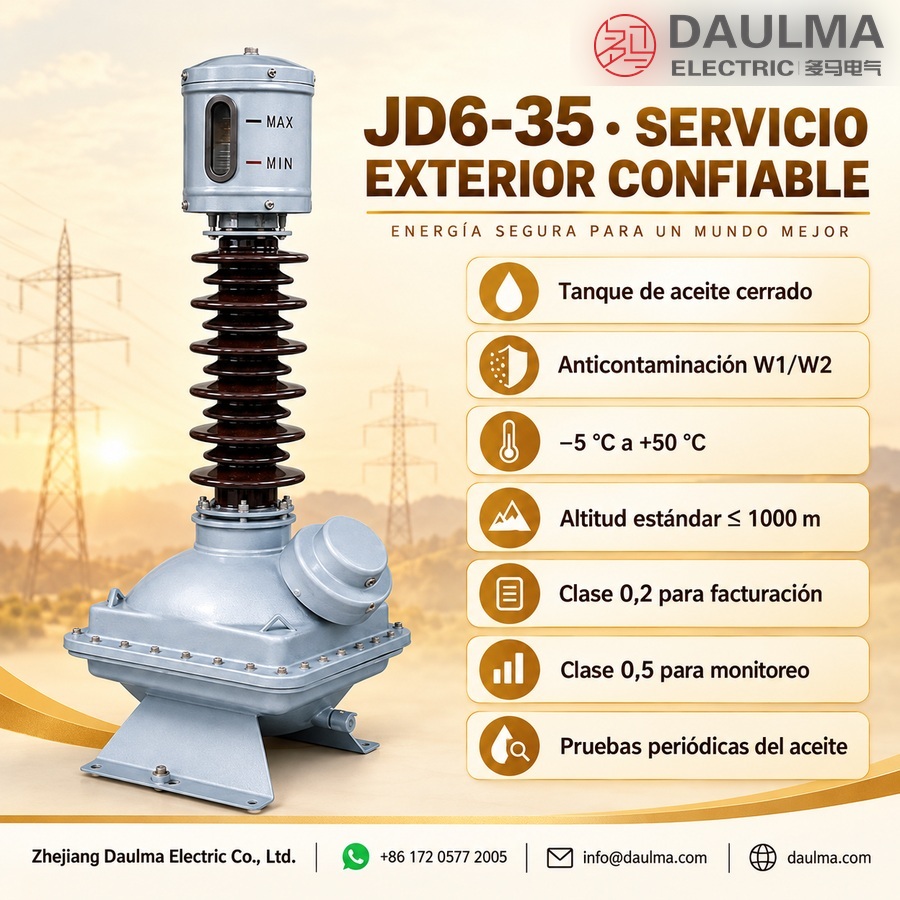

El JD6-35 presenta una cuba completamente cerrada llena de aceite, construida con placas de acero soldadas, garantizando estanqueidad a largo plazo y protección contra la exposición ambiental. El núcleo y los devanados están sumergidos en aceite aislante de alta calidad que proporciona tanto resistencia dieléctrica como transferencia térmica eficiente. Se utilizan boquillas de porcelana clasificadas para 40,5 kV en los terminales primario y secundario, ofreciendo aislamiento confiable y soporte mecánico. La cámara de expansión del aceite acomoda los cambios de volumen térmico mientras minimiza el contacto con el aire, reduciendo la oxidación y el envejecimiento del aceite. Todas las superficies externas reciben tratamientos anticorrosivos adecuados para servicio exterior, e incluye provisiones para conexión a tierra, toma de muestras de aceite y alivio de presión. Esta construcción asegura un rendimiento estable bajo carga continua, amplias variaciones de temperatura y condiciones contaminadas típicas de instalaciones exteriores de alta tensión.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -5°C a +50°C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Inmersión en aceite (disipación térmica superior)
- Frecuencia: 50 Hz o 60 Hz
- Configuración de fases: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado anticontaminación: W1 (Grado II) o W2 (Grado III)
- Carcasa: Caja de aceite completamente cerrada (previene el envejecimiento del aceite)
- Mantenimiento: Requiere pruebas periódicas del aceite e inspección de juntas
Parámetros técnicos
El JD6-35 es un transformador de tensión monofásico para exteriores de 35 kV con inmersión en aceite, diseñado para aplicaciones de medición y protección. Opera en un rango de temperatura ambiente de -5 °C a +50 °C, hasta 1000 m de altitud, y cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Relación de tensión nominal (V) | Potencia nominal (VA) | Potencia
límite (VA) |
|||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 6P | |||
| JD6-35 | 35000/100 | 75 | 150 | 250 | 1000 | |
| JDX6-35 | 35000/√3:100/√3:100/3 | 75 | 150 | 250 | 100 | 1000 |
| 35000/√3:100/√3:100/√3:100/3 | 30 | 60 | 100 | 2×500 | ||
Instalación y cableado
Dimensiones generales

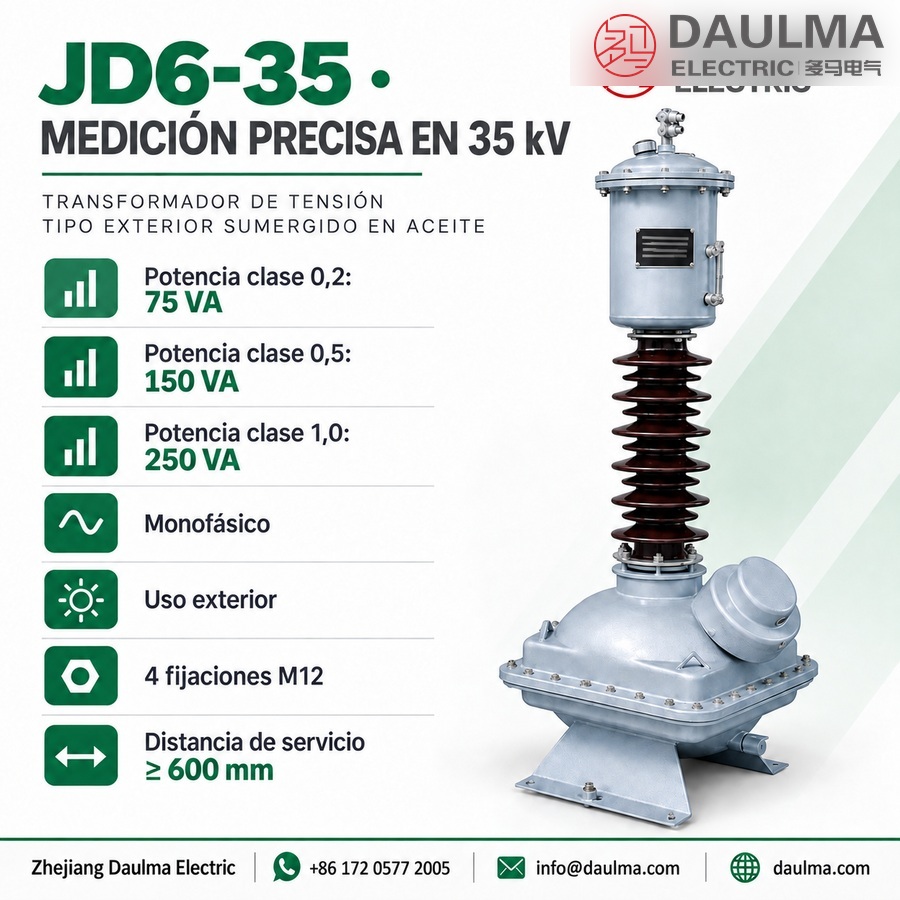

Las dimensiones totales varían según la configuración. Tipo 1 (dos boquillas en forma de V): Altura 1142±20 mm, Ancho 970±15 mm, Peso 143 kg (aceite 29 kg). Tipo 2 (boquilla vertical única): Altura 1285±20 mm, Ancho 490 mm, Peso 126 kg (aceite 24 kg). La fijación se realiza mediante 4 tornillos M12 en la placa base. Se debe mantener una distancia mínima de 600 mm alrededor de la unidad para acceso de mantenimiento y toma de muestras de aceite.
Selección y preguntas frecuentes
Guía de selección
- Clase de precisión: Seleccione clase 0,2 para facturación, 0,5 para monitoreo u 1,0 para aplicaciones generales de medición.
- Adaptación de carga aparente: Asegúrese de que la potencia nominal (por ejemplo, 75 VA, 150 VA, 250 VA) coincida con las cargas conectadas; la potencia térmica límite es de 1000 VA.
- Adecuación ambiental: Confirme la temperatura ambiente (-5 °C a +50 °C), altitud (≤1000 m estándar) y grado anticontaminación (W1 para contaminación moderada, W2 para severa).
- Disponibilidad de mantenimiento: El diseño con inmersión en aceite requiere pruebas periódicas del aceite e inspección de juntas; verifique compatibilidad con sus capacidades de mantenimiento.
- Requisitos de rendimiento térmico: Elija inmersión en aceite frente a resina fundida para una mejor disipación térmica bajo cargas continuas elevadas.
- Detección de falla a tierra: Si se requiere, opte por el modelo JDX6-35 con devanado de tensión residual en lugar del JD6-35 estándar.
Preguntas Frecuentes
Q1: ¿Es viable instalar este transformador a más de 1000 metros?
Sí, es viable bajo pedido. El modelo estándar opera hasta 1000 m de altitud. Contacte con fábrica para adaptar el aislamiento a mayores elevaciones.
Q2: ¿Cómo configuro un sistema trifásico con este modelo monofásico?
Debe instalar tres unidades individuales. El JD6-35 es monofásico, requiriendo tres transformadores para sistemas trifásicos de 35 kV. Consulte el diagrama de conexión con nuestro equipo.
Q3: ¿Qué clase de precisión se requiere para facturación comercial?
Seleccione la clase 0,2 para facturación. Garantiza alta precisión en mediciones según IEC61869-3. Confirme la potencia nominal exacta con nuestro equipo técnico.
Q4: ¿Cuáles normativas internacionales cumple este transformador de tensión?
Cumple con GB20840.3-2013 e IEC61869-3:2011. Estos estándares avalan su uso en medición y protección de 35 kV. Solicite los certificados específicos para su proyecto.
Q5: ¿Cuándo se deben realizar las pruebas del aceite?
Se realizan de forma periódica. El diseño sellado previene el envejecimiento del aceite, pero la inspección de juntas y el análisis rutinario son obligatorios. Consulte el calendario de mantenimiento.
Q6: ¿En qué redes eléctricas se utiliza el JD6-35?
Se aplica en subestaciones exteriores y redes de transmisión. Su inmersión en aceite optimiza la disipación térmica. Verifique el grado anticontaminación W1 o W2 según la ubicación.
Q7: ¿Cuál es el rango de temperatura ambiente estándar?
Opera entre -5 °C y +50 °C. Este rango asegura la estabilidad del aislamiento en condiciones climáticas estándar. Contacte para evaluar requerimientos de temperatura extremos.
