نظرة عامة
محولات الجهد أحادية الطور من الراتنج الإيبوكسي من سلسلة JDZC-3/6/10 هي أجهزة كهرومغناطيسية دقيقة مصممة للقياس الدقيق للجهد، وقياس الطاقة، ودوائر التحكم، وحماية الترحيل في أنظمة الطاقة الداخلية بالتيار المتردد بجهود 3-10 كيلو فولت. تعتمد هذه المحولات على مبادئ الحث الكهرومغناطيسي، وتوفر إشارات جهد ثانوي معزولة جلفانياً تتناسب مع جهد النظام الأولي.
تتميز بتصميم نصف مغلق مدمج مع عزل قوي من الراتنج الإيبوكسي، مما يضمن أداءً موثوقاً في بيئات مفاتيح التوزيع الداخلية تحت ظروف التلوث من الدرجة الثانية، مما يوفر استقراراً طويل الأمد ضد الرطوبة والتلوث والإجهاد الميكانيكي.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 3 kV / 6 kV / 10 kV (داخلي) |
| التردد المقنن | 50 Hz (60 Hz عند الطلب) |
| نسبة الجهد المقننة | 3000/100/220 V, 6000/100/220 V, 10000/100/220 V |
| فئات الدقة | 0.2 أو 0.5 |
| الخرج المقنن | 30–1500 VA (حسب فئة الدقة) |
| أقصى سعة خرج | 600–3000 VA |
| مستوى العزل (Um/Ud/Up) | JDZC-3: 3.6/25/40 kV JDZC-6: 7.2/32/60 kV JDZC-10: 12/42/75 kV |
| درجة مسافة الزحف | بيئة تلوث من الدرجة الثانية |
| مادة القلب | صفائح فولاذ السيليكون |
| التصميم | مصبوب من الراتنج الإيبوكسي، نصف مغلق |

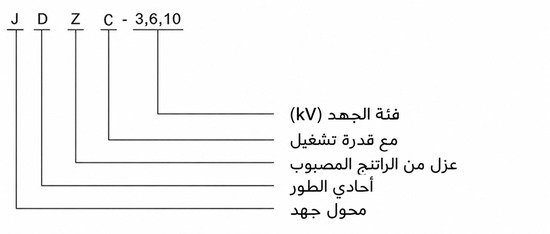

ترميز الموديل
- J: محول جهد (VT)
- D: تكوين أحادي الطور
- Z: هيكل معزول بالراتنج المصبوب (إيبوكسي)
- C: تصميم نصف مغلق
- 3 / 6 / 10: فئة الجهد (kV)

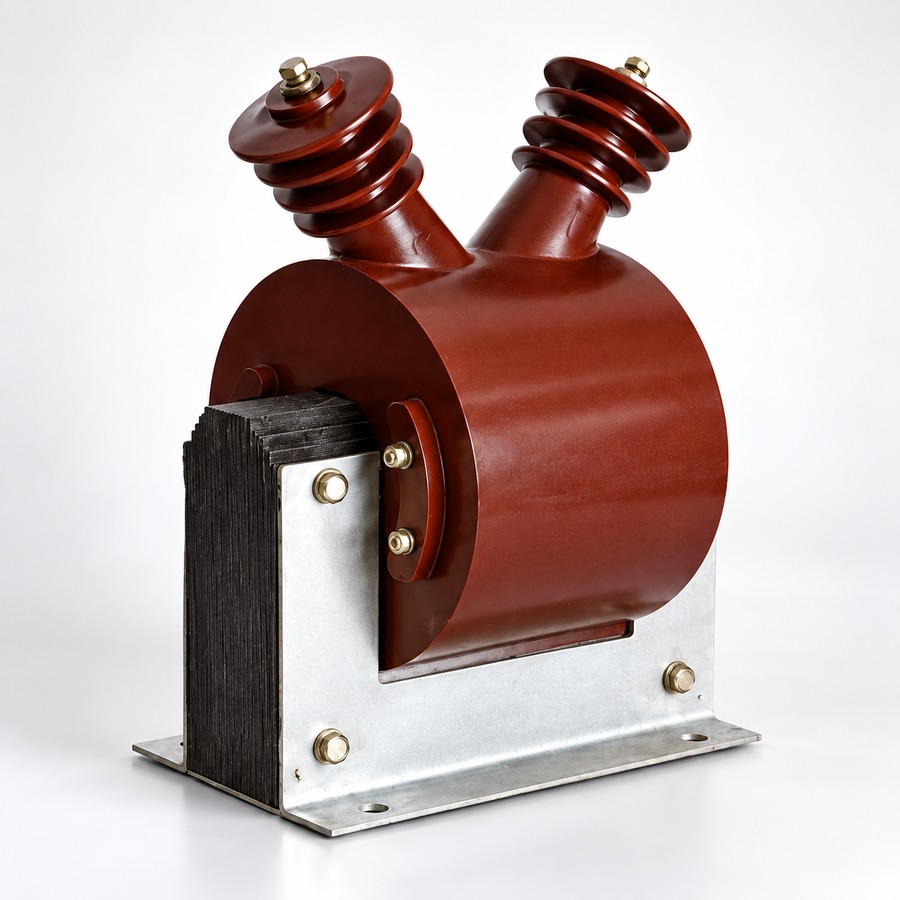

التصميم والبناء
تتميز سلسلة JDZC بهيكل مصبوب من الراتنج الإيبوكسي نصف مغلق يوفر عزلاً كهربائياً ممتازاً، ومقاومة للرطوبة، وقوة ميكانيكية لتطبيقات مفاتيح التوزيع الداخلية. يتم لف الملفات الأولية والثانوية المتكاملة حول قلب من صفائح فولاذ السيليكون، مما يضمن كفاءة مغناطيسية عالية وفقدان منخفض.
تم وضع الأطراف الأولية في الجزء العلوي من الغلاف لتوصيل آمن، بينما تتبع علامات الأطراف الموحدة (A/X, a/x, ad/xd) اصطلاحات القطبية لدعم التكامل الصحيح لدوائر القياس والحماية. يحافظ التصميم على الخلوصات الكهربائية ومسافات الزحف المطلوبة للتشغيل الموثوق في بيئات التلوث من الدرجة الثانية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: <= 1000 m فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -5 deg C إلى +40 deg C
- الرطوبة النسبية: <= 85%
- بيئة التلوث: الدرجة الثانية
- القيود البيئية: خالية من الغازات المسببة للتآكل، والوسائط المتفجرة، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| الموديل | نسبة الجهد المقنن (V) |
الخرج المقنن لفئة الدقة (VA) |
أقصى خرج (VA) |
مستوى العزل المقنن (kV) Um/Ud/Up |
|---|---|---|---|---|
| JDZC-3/6/10 | 3000/100/220 6000/100/220 10000/100/220 |
فئة 0.2: 30 VA فئة 0.5: 300 VA |
600 | 3.6/25/40 7.2/32/60 12/42/75 |
| فئة 0.2: 30 VA فئة 0.5: 400 VA |
800 | |||
| فئة 0.2: 30 VA فئة 0.5: 500 VA |
1000 | |||
| فئة 0.2: 30 VA فئة 0.5: 600 VA |
1200 | |||
| فئة 0.2: 30 VA فئة 0.5: 800 VA |
1500 | |||
| فئة 0.2: 30 VA فئة 0.5: 1000 VA |
2000 | |||
| فئة 0.2: 30 VA فئة 0.5: 1500 VA |
3000 |
التركيب والتوصيلات

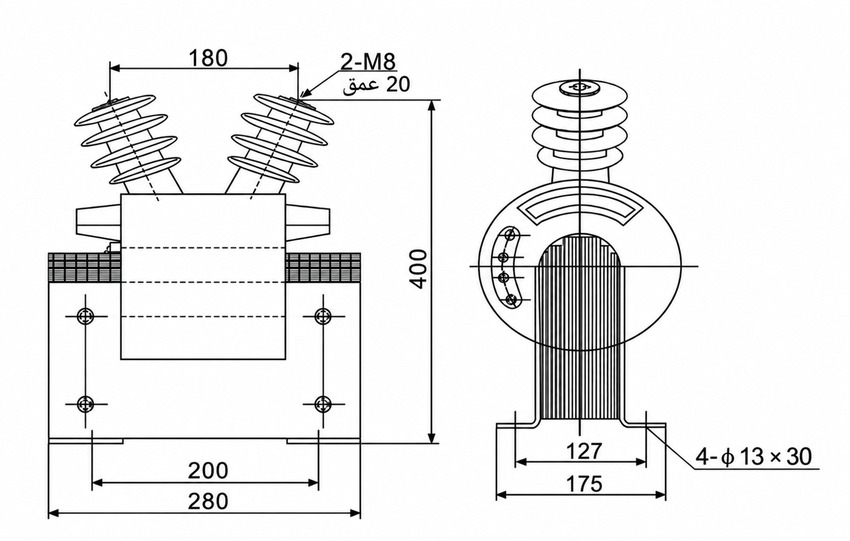

مخطط التركيب
يضمن التركيب السليم التشغيل الآمن والدقيق. قم بتركيب المحول بإحكام باستخدام ثقوب تثبيت القاعدة، وقم بتوصيل الأسلاك الأولية بالأطراف العلوية بعزم الدوران المحدد، والحفاظ على خلوص كافٍ للعزل وتبديد الحرارة. قم دائماً بتأريض الدائرة الثانوية عند نقطة واحدة وفقاً لمعايير السلامة.
الأبعاد الخارجية
| متغير الموديل | الارتفاع (mm) | العرض (mm) | العمق (mm) | مسافة فتحات التثبيت (mm) |
|---|---|---|---|---|
| 600 VA | 380 | 180 | 160 | 150 × 120 |
| 800-1200 VA | 420 | 200 | 180 | 170 × 140 |
| 1500-2000 VA | 460 | 220 | 200 | 190 × 160 |
| 2000-3000 VA | 500 | 240 | 220 | 210 × 180 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد بناءً على جهد النظام (مثل 10000/100 V لأنظمة 10 kV) والجهد الثانوي المطلوب للمقمرات/مرحلات الحماية.
- اختر فئة الدقة 0.2 لقياس الفواتير؛ فئة 0.5 مناسبة للقياس العام والحماية.
- احسب إجمالي الحمل الثانوي (المقمرات + المرحلات + الأسلاك) واختر الخرج المقنن بهامش 20-30%.
- تأكد من عدم تجاوز أقصى سعة خرج من خلال أحمال القياس والحماية والتحكم مجتمعة.
- تحقق من أن مستوى العزل (Um/Ud/Up) يطابق متطلبات النظام وفقاً للمعيار GB/T 208-2007.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة؟
اختر فئة الدقة 0.2 لتطبيقات القياس الدقيقة. توفر هذه الفئة دقة عالية بخرج مقنن 30 VA. يرجى تأكيد متطلبات الحمل مع المصنع قبل الطلب.
Q2: لماذا يُمنع تركيب هذا المحول في البيئات الخارجية؟
المحول مصمم للتركيب الداخلي فقط بدرجة تلوث ثانية. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والاهتزاز الشديد. تأكد من توفير تهوية مناسبة داخل لوحة التوزيع.
Q3: كيف يتم تخصيص نسبة الجهد للمشاريع المختلفة؟
تتوفر نسب جهد قياسية مثل 3000/100 و 6000/100 و 10000/100 فولت. يمكن تخصيص النسب حسب متطلبات النظام بحد أقصى 10 كيلو فولت. تواصل معنا لتأكيد المواصفات الفنية.
Q4: أي فئة دقة توفر أعلى خرج مقنن؟
توفر فئة الدقة 0.5 أقصى خرج يصل إلى 1500 VA. يجب أن يغطي هذا الخرج الحمل الفعلي للأجهزة المتصلة لضمان استقرار القياس. راجع كتيب الاختيار لتأكيد التوافق.
Q5: هل يتم توفير شهادات معايرة معتمدة مع كل شحنة؟
يتم إجراء اختبارات المصنع القياسية لضمان جودة الراتنج الإيبوكسي ومستوى العزل. تفاصيل الشهادات المرفقة تخضع لتأكيد المصنع. يرجى طلب وثائق الاختبار المحددة عند تقديم طلب الشراء.
Q6: أين يتم استخدام محولات الجهد من نوع JDZC؟
تُستخدم محولات الجهد JDZC-3/6/10 في لوحات التوزيع الداخلية حتى 10 كيلو فولت. تناسب أنظمة القياس والحماية في محطات التحويل الصناعية. حدد مستوى العزل المطلوب حسب جهد النظام.
