Descripción General
Los transformadores de tensión monofásicos de resina epoxi de la serie JDZC-3/6/10 son instrumentos electromagnéticos de precisión diseñados para la medición exacta de tensión, medición de energía, circuitos de control y protección por relé en sistemas de CA interiores de 3 a 10 kV. Basados en principios de inducción electromagnética, estos transformadores entregan señales de tensión secundaria aisladas galvánicamente y proporcionales a la tensión del sistema primario.
Con un diseño compacto semiencapsulado y un robusto aislamiento de resina epoxi, la serie JDZC garantiza un rendimiento fiable en entornos de aparamenta interior bajo condiciones de contaminación de Grado II, proporcionando estabilidad a largo plazo frente a la humedad, la contaminación y el estrés mecánico.
Resumen de Valores Nominales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 3 kV / 6 kV / 10 kV (interior) |
| Frecuencia nominal | 50 Hz (60 Hz bajo petición) |
| Relación de tensión nominal | 3000/100/220 V, 6000/100/220 V, 10000/100/220 V |
| Clases de precisión | 0.2 o 0.5 |
| Potencia nominal | 30–1500 VA (por clase de precisión) |
| Capacidad máxima de salida | 600–3000 VA |
| Nivel de aislamiento (Um/Ud/Up) | JDZC-3: 3.6/25/40 kV JDZC-6: 7.2/32/60 kV JDZC-10: 12/42/75 kV |
| Grado de distancia de fuga | Entorno de contaminación Grado II |
| Material del núcleo | Acero al silicio laminado |
| Construcción | Resina epoxi moldeada, semiencapsulado |
Designación del Modelo
- J: Transformador de tensión (VT)
- D: Configuración monofásica
- Z: Estructura aislada con resina moldeada (epoxi)
- C: Diseño semiencapsulado
- 3 / 6 / 10: Clase de tensión (kV)

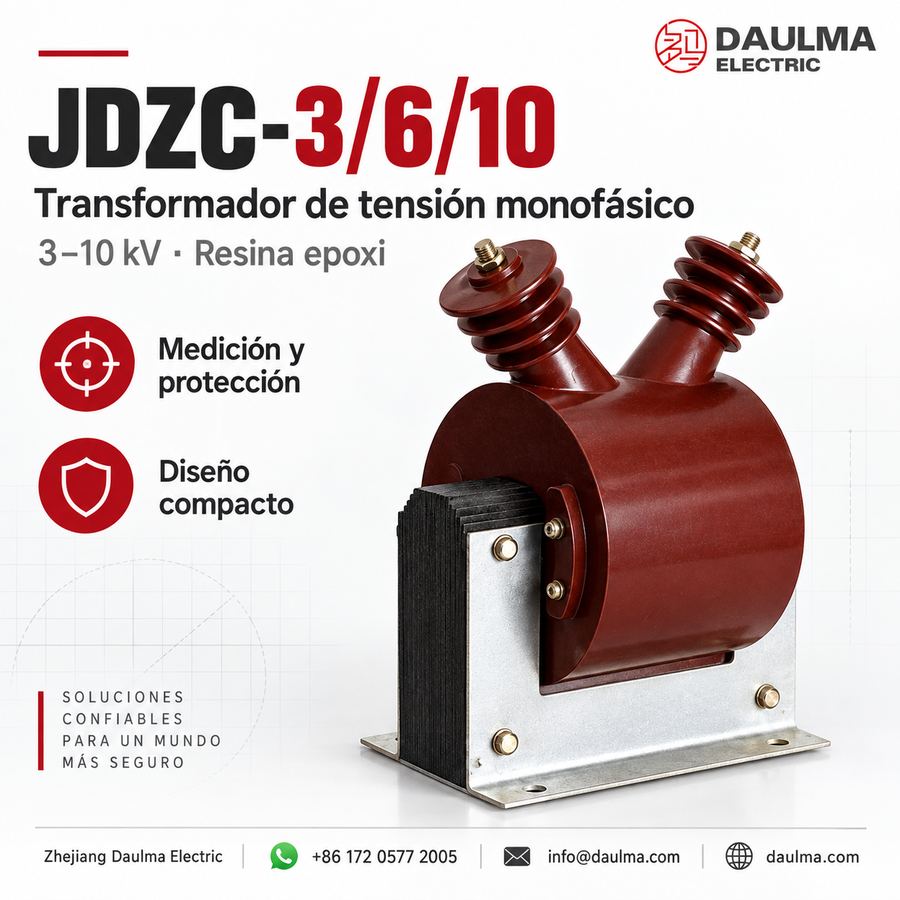

Construcción
La serie JDZC presenta una estructura semiencapsulada de resina epoxi moldeada que proporciona un excelente aislamiento eléctrico, resistencia a la humedad y resistencia mecánica para aplicaciones de aparamenta interior. Los devanados primario y secundario integrados se bobinan alrededor de un núcleo de acero al silicio laminado, garantizando una alta eficiencia magnética y bajas pérdidas.
Los bornes primarios están situados en la parte superior de la carcasa para una conexión segura, mientras que las marcas de bornes estandarizadas (A/X, a/x, ad/xd) siguen las convenciones de polaridad para respaldar la integración correcta de los circuitos de medición y protección. El diseño mantiene las distancias eléctricas y de fuga requeridas para un funcionamiento fiable en entornos de contaminación Grado II.
Parámetros técnicos
Condiciones de Servicio
- Entorno de instalación: Solo interior
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤ 85%
- Entorno de contaminación: Grado II
- Restricciones ambientales: Libre de gases corrosivos, medios explosivos, vibraciones severas o choques mecánicos
Datos Técnicos
| Modelo | Relación de Tensión Nominal (V) |
Clase de Precisión / Potencia Nominal (VA) |
Potencia Máxima de Salida (VA) |
Nivel de Aislamiento Nominal (kV) Um/Ud/Up |
|---|---|---|---|---|
| JDZC-3/6/10 | 3000/100/220 6000/100/220 10000/100/220 |
Clase 0.2: 30 VA Clase 0.5: 300 VA |
600 | 3.6/25/40 7.2/32/60 12/42/75 |
| Clase 0.2: 30 VA Clase 0.5: 400 VA |
800 | |||
| Clase 0.2: 30 VA Clase 0.5: 500 VA |
1000 | |||
| Clase 0.2: 30 VA Clase 0.5: 600 VA |
1200 | |||
| Clase 0.2: 30 VA Clase 0.5: 800 VA |
1500 | |||
| Clase 0.2: 30 VA Clase 0.5: 1000 VA |
2000 | |||
| Clase 0.2: 30 VA Clase 0.5: 1500 VA |
3000 |
Instalación y cableado
Diagrama de Instalación
Una instalación adecuada garantiza un funcionamiento seguro y preciso. Monte el transformador de forma segura utilizando los orificios de fijación de la base, conecte los cables primarios a los bornes superiores con el par de apriete especificado y mantenga una distancia adecuada para el aislamiento y la disipación de calor. Siempre conecte a tierra el circuito secundario en un punto según las normas de seguridad.
Dimensiones Generales
| Variante de Modelo | Altura (mm) | Anchura (mm) | Profundidad (mm) | Espaciado de Orificios de Montaje (mm) |
|---|---|---|---|---|
| 600 VA | 380 | 180 | 160 | 150 × 120 |
| 800-1200 VA | 420 | 200 | 180 | 170 × 140 |
| 1500-2000 VA | 460 | 220 | 200 | 190 × 160 |
| 2000-3000 VA | 500 | 240 | 220 | 210 × 180 |
Selección y preguntas frecuentes
Guía de Selección
- Seleccione la relación de tensión según la tensión del sistema (p. ej., 10000/100 V para sistemas de 10 kV) y la tensión secundaria requerida para contadores/relés.
- Elija la clase de precisión 0.2 para medición de facturación; la clase 0.5 es adecuada para medición general y protección.
- Calcule la carga secundaria total (contadores + relés + cableado) y seleccione la potencia nominal con un margen del 20-30%.
- Asegúrese de que la capacidad máxima de salida no sea superada por las cargas combinadas de medición, protección y control.
- Verifique que el nivel de aislamiento (Um/Ud/Up) coincida con los requisitos del sistema según la norma GB/T 208-2007.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
No, es exclusivamente para interiores. Requiere un entorno sin gases corrosivos, vibraciones severas o medios explosivos, con humedad ≤ 85%. Consulte al fabricante para validar condiciones ambientales atípicas.
Q2: ¿Qué clase de precisión elegir para medición fiscal?
Seleccione la clase 0.2 para aplicaciones de facturación, garantizando 30 VA de potencia nominal. Para cargas mayores, utilice la clase 0.5 hasta 1500 VA. Confirme los requisitos de VA con nuestro equipo técnico.
Q3: ¿Cuáles pruebas de fábrica se incluyen antes del envío?
Los protocolos de ensayo estándar están sujetos a confirmación según la normativa del proyecto. Se aplican pruebas según los niveles de aislamiento de 12/42/75 kV. Contáctenos para obtener el certificado de pruebas específico.
Q4: ¿Qué niveles de aislamiento nominal tiene el modelo de 10kV?
El modelo de 10kV (10000/100/220 V) presenta un aislamiento nominal de 12/42/75 kV (Um/Ud/Up). Esta especificación es válida para altitudes ≤ 1000 m. Confirme los datos técnicos con fábrica para su proyecto.
Q5: ¿Por qué se usa resina epoxi moldeada en este transformador?
Proporciona un alto grado de aislamiento y protección contra el grado de contaminación II. Es ideal para aparamenta interior en redes de 3kV, 6kV y 10kV. Solicite la ficha técnica completa a su representante.
Q6: ¿Cómo se solicita la personalización de la relación de tensión?
Las relaciones estándar son 3000, 6000 y 10000 V a 100/220 V. Cualquier modificación de potencia máxima de salida (600 a 3000 VA) está sujeta a confirmación de fábrica. Contáctenos para evaluar su requerimiento.
Q7: ¿Cuándo es necesario verificar la altitud durante la instalación?
Es necesario verificarla si la instalación supera los 1000 metros sobre el nivel del mar. La temperatura ambiente debe mantenerse entre -5 °C y +40 °C. Contacte a ingeniería para ajustar los parámetros en altitudes mayores.
