نظرة عامة
يُعدّ محولا الجهد JDZW-35R وJDZFW-35W2 من النوع الخارجي المصبوب براتنج الإيبوكسي، والمصممان لأنظمة التيار المتردد متوسطة الجهد بجهد 35 كيلوفولت. يوفّر هذان الجهازان أحاديا الطور إشارات جهد ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب مع جهد النظام الأساسي، وذلك باستخدام هيكل عمودي مغلق بالكامل مع عزل عازل صلب.
ويوفّران فئتي دقة 0.2 و0.5، ويُستخدمان في تطبيقات قياس الطاقة بدقة، وحماية المرحلات، ومراقبة الشبكة في المحطات الفرعية الخارجية وساحات المفاتيح. وتتوافق الوحدتان مع المعايير الدولية والوطنية بما في ذلك IEC 61869-1/3 وGB/T 20840.1/3 وJB/T 5277، مما يضمن أداءً موثوقًا تحت ظروف زيادة الجهد المستمرة أو العابرة.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (خارجي) |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| جهد اللفّ الأساسي المقنّن | 35 كيلوفولت / √3 (بين الخط والأرض) |
| جهد اللفّ الثانوي المقنّن | 100 فولت / √3 (قياسي)؛ ثنائي في طراز JDZFW-35W2 |
| فئات الدقة | 0.2 / 0.5 |
| الحمل المقنّن | 30 فولت أمبير، 50 فولت أمبير، 80 فولت أمبير لكل لفّ |
| القدرة القصوى الخارجة | 800 فولت أمبير (JDZFW-35W2) / 1000 فولت أمبير (JDZW-35R) |
| معامل القدرة للحمل | cosφ = 0.8 (متأخّر) |
| عامل الجهد المقنّن | 1.2 Un مستمر / 1.9 Un لمدة 30 ثانية |
| مستوى العزل (Um/Ud/Uac) | 40.5 / 95 / 200 كيلوفولت |
| المعايير المطبّقة | IEC 61869-1/3؛ GB/T 20840.1/3؛ JB/T 5277 |
| المتغيّرات | JDZW-35R (لفّ ثانوي واحد) / JDZFW-35W2 (لفّان ثانويان) |

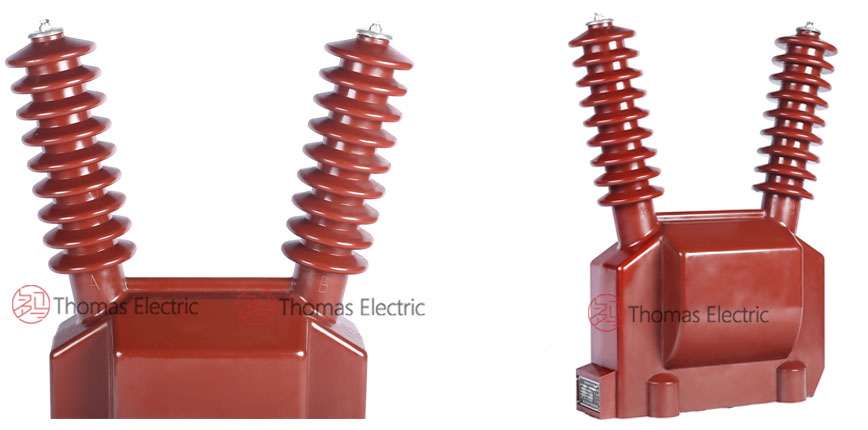

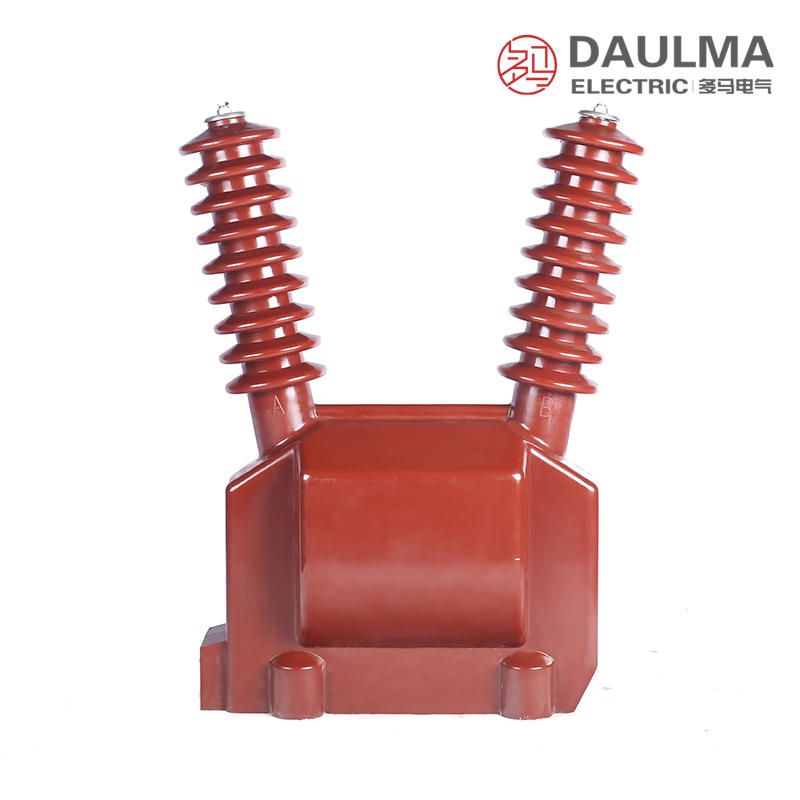

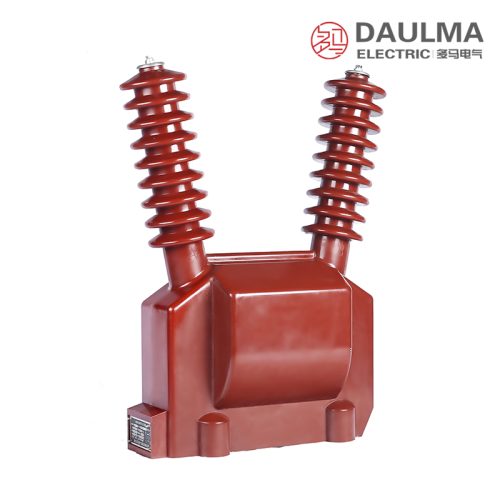

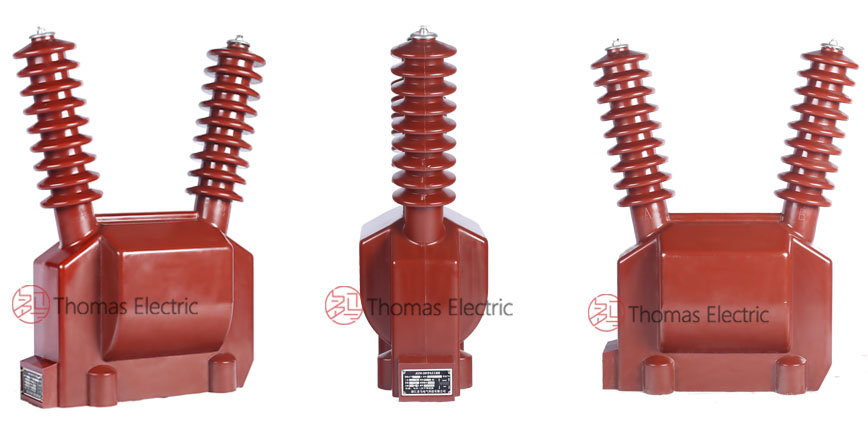

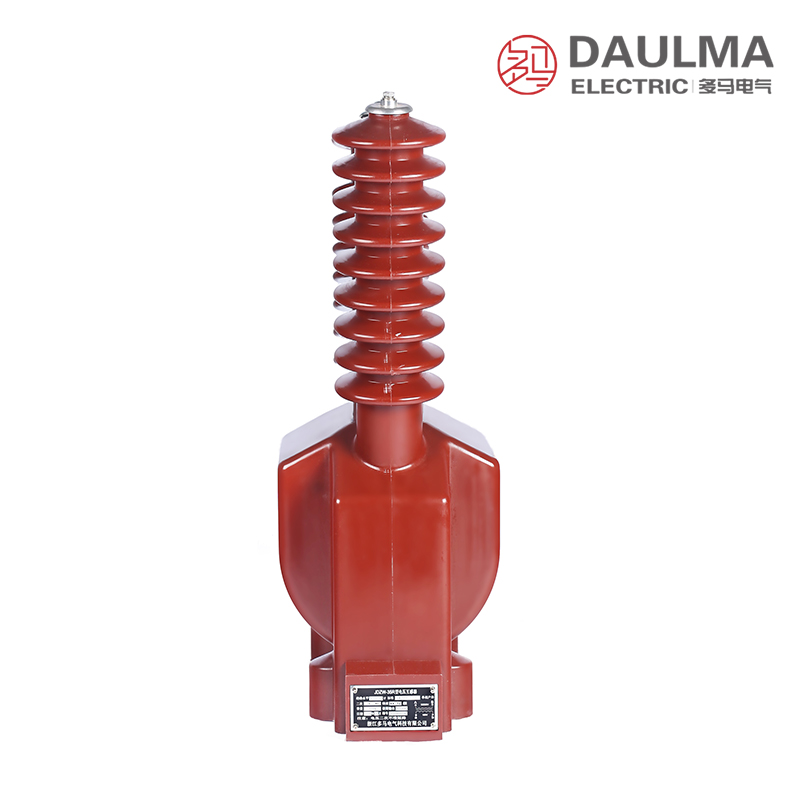

البناء
يتميّز المحولان بهيكل عمودي مناسب للتثبيت في المحطات الفرعية الخارجية، مع نظام عزل مصبوب بالكامل من راتنج الإيبوكسي يضمن مقاومة عالية للرطوبة، والإشعاع فوق البنفسجي، والتلوث، وتأثير القوس الكهربائي (arc tracking). ويتكوّن القلب من صفائح فولاذ سيليكون مغشّاة لتقليل الفقد وتحقيق خطية ممتازة، بينما تحمل كل من اللفّات الأساسية والثانوية تصنيف حراري من الفئة H. ويحتوي صندوق التوصيلات المقاوم للعوامل الجوية على تدابير مضادة للسرقة، ويسمح قاعدة قناة فولاذية متينة بنمط أربع فتحات بتوجيه مرن أثناء التركيب. ويستبعد العازل الصلب من راتنج الإيبوكسي أي خطر حريق أو حاجة إلى صيانة زيت، مما يضمن موثوقية طويلة الأمد في البيئات القاسية.
المعطيات التقنية
ظروف التشغيل
- التركيب: تركيب خارجي (غلاف مصنّف حسب IP)
- الارتفاع: ≤ 1000 متر (يتطلب الارتفاع الأعلى تخفيض التحميل أو تحديد عزل معزّز)
- درجة الحرارة المحيطة: −25 °م إلى +40 °م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (يُسمح بالتكثّف)
- درجة التلوث: الفئة II أو أعلى وفقًا لمعيار IEC 60815 (الفئتان III/IV متوفرتان للبيئات شديدة التلوث)
- الظروف البيئية: مقاومة للتعرض للأشعة فوق البنفسجية؛ مناسب للمناطق الصناعية أو الساحلية أو شديدة التلوث؛ لا يوجد صدمات ميكانيكية شديدة أو اهتزاز
المعالم التقنية
يُعدّ محولا الجهد JDZW-35R وJDZFW-35W2 من محولات الجهد الخارجية المصبوبة براتنج الإيبوكسي، والمقنّنة لأنظمة 35 كيلوفولت، والمصممة للعمل في درجات حرارة محيطة تتراوح بين −25 °م و+40 °م، وعلى ارتفاعات تصل إلى 1000 متر. وتتوافق مع معايير IEC 61869-3 وGB/T 20840.3، وتتميز بتكوينات ثنائية لللفّ الثانوي وفئات دقة مناسبة لتطبيقات القياس والحماية.
| النوع | النسبة المقنّنة (كيلوفولت) |
فئة الدقة |
الحمل (فولت أمبير) |
القدرة الخارجة المقنّنة (فولت أمبير) |
مستوى العزل المقنّن (كيلوفولت) |
|---|---|---|---|---|---|
| JDZW-35R | 35/0.1 | 0.2 | 30 | 1000 | 40.5/95/200 |
| 0.5 | 80 | ||||
| JDZFW-35W2 | 35/0.1/0.1 | 0.2 / 0.5 | 30/30 أو 30/50 | 800 | 40.5/95/200 |
| 0.5 / 0.5 | 50/50 |
A: يتميز محول JDZW-35R بلف ثانوي واحد بنسبة 35/0.1 كيلوفولت، ومناسب للقياس أو الحماية بفئة دقة 0.2 أو 0.5. أما JDZFW-35W2 فيحتوي على لفين ثانويين بنسبة 35/0.1/0.1 كيلوفولت، مما يسمح باستخدامه المتزامن في تطبيقات القياس (بدقة 0.2) والحماية (بدقة 0.5)، مع خيارات أحمال مختلفة (مثل 30/30 أو 30/50 فولت أمبير). هذا يجعله مثاليًا للأنظمة التي تتطلب فصل وظيفي بين قنوات القياس والحماية.
A: وفقًا للمواصفات، تم تصميم المحولات للعمل حتى ارتفاع 1000 متر. عند التركيب في ارتفاعات أعلى، يلزم إما تخفيض التحميل أو استخدام عزل معزّز لضمان الأداء الآمن وفقًا للمعايير الكهربائية. يُوصى بالتشاور مع المصنّع لتحديد التعديلات اللازمة، مثل زيادة المسافات الهوائية أو تعديل تصنيف العزل، لتجنب الانهيارات الكهربائية الناتجة عن انخفاض كثافة الهواء.
A: يجب ألا يتجاوز مجموع الحمل الفعلي (شاملًا مقاومة الأسلاك وأجهزة القياس والمرحلات) القيمة المقنّنة المحددة لكل لف ثانوي. على سبيل المثال، في JDZW-35R بدقة 0.2، لا يجوز تجاوز 30 فولت أمبير. تجاوز هذا الحد يؤدي إلى انحراف في الدقة وقد يتسبب في تشغيل غير دقيق للمرحلات أو أخطاء في القياس. يُنصح بحساب الحمل الإجمالي بدقة قبل التوصيل.
A: المحولات مصنّعة وفقًا للمواصفات القياسية بنسبة جهد أولي/ثانوي محددة (مثل 35/0.1 كيلوفولت). ومع ذلك، يمكن طلب تخصيصات محدودة مثل تعديل فئات الدقة، أو أحمال الخرج، أو مستويات العزل، خاصة للبيئات شديدة التلوث (الفئة III/IV وفق IEC 60815). أما التردد، فهو مصمم عادةً لـ 50 هرتز أو 60 هرتز حسب السوق، ويجب تحديده عند الطلب. يُفضل التواصل مع داولما لتأكيد إمكانية التخصيص قبل الشراء.
A: نظرًا لكونها محولات مصبوبة بالإيبوكسي وخالية من الزيت، فإنها تتطلب صيانة دنيا. يُوصى بفحص بصري دوري للتحقق من وجود شروخ، تشققات، أو تآكل في الغلاف الخارجي، خاصة في البيئات الساحلية أو الصناعية. كما يجب تنظيف السطح من الرواسب والتلوث لضمان أداء العزل. لا حاجة لاختبارات عزل دورية إلا في حال ملاحظة أعطال أو بعد أحداث كهربائية حرجة مثل الصواعق.
A: تم تصميم المحولات لتحمل الرطوبة النسبية اليومية حتى 95% مع السماح بالتكثّف، بفضل غلاف الإيبوكسي المقاوم للماء والأشعة فوق البنفسجية. ومع ذلك، قد يؤدي التكثّف المزمن على المحطات الطرفية إلى تقليل مقاومة العزل أو حدوث تسرب سطحي. لذا، يُنصح باستخدام أغطية واقية أو مواد هيدروفوبية على المحطات في المناطق ذات الرطوبة الشديدة، مع ضمان تصريف المياه بشكل صحيح حول وحدة التركيب.
A: تتوافق محولات JDZW-35R وJDZFW-35W2 مع المعيار الدولي IEC 61869-3 ومعيار GB/T 20840.3 الصيني، مما يجعلها مؤهلة للاستخدام في مشاريع البنية التحتية الكهربائية، بما في ذلك المشاريع الحكومية التي تشترط الامتثال لهذه المواصفات. يُنصح بالتحقق من شهادات المطابقة المقدمة مع كل شحنة، خاصةً فيما يتعلق بمستوى العزل (40.5/95/200 كيلوفولت) وفئات الدقة، لضمان القبول الفني في مرحلة التفتيش.
التركيب والتوصيلات

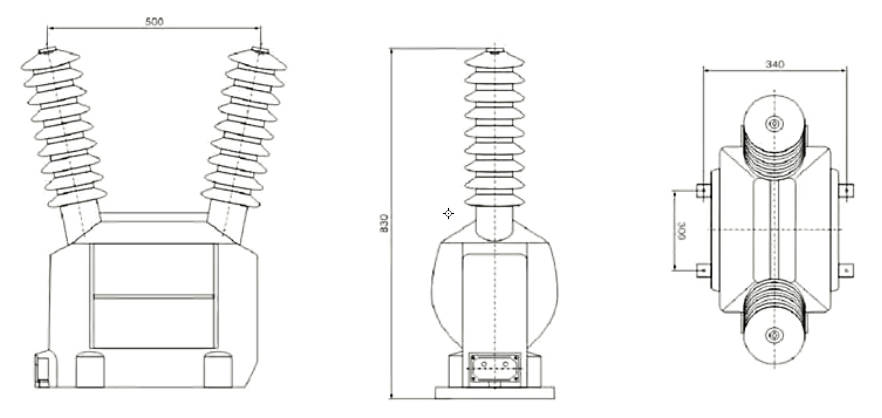

الأبعاد الخارجية
يوفّر الرسم البياني للأبعاد الأبعاد الخارجية الحرجة وتفاصيل التركيب لمحولي الجهد الخارجيين JDZW-35R وJDZFW-35W2 المصنوعين من راتنج الإيبوكسي. ويتميّز الجهاز بقاعدة قناة فولاذية بأربع فتحات تسمح بتوجيه تركيب مرن في أي اتجاه.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر طراز JDZW-35R للتطبيقات ذات اللفّ الثانوي الواحد التي تخدم وظيفة موحدة إما للقياس أو الحماية.
- اختر طراز JDZFW-35W2 عند الحاجة إلى لفّين ثانويين معزولين كهربائيًا بشكل مستقل لدوائر قياس وحماية منفصلة.
- حدّد فئة الدقة لكل لفّ: فئة 0.2 للقياس التجاري (revenue metering)، وفئة 0.5 للحماية أو المراقبة العامة وفقًا للمعيار IEC 61869-3.
- عرّف الحمل المقنّن (30 فولت أمبير، 50 فولت أمبير، أو 80 فولت أمبير لكل لفّ) استنادًا إلى إجمالي الحمل المتصل بما في ذلك أجهزة القياس، والمرحلات، والأجهزة، وفقدانات الأسلاك عند 100 فولت.
- تأكّد من مستوى العزل (40.5/95/200 كيلوفولت القياسي أو المعزّز)، وفئة التلوث (II أو III أو IV)، وتصنيف الارتفاع (≤1000 متر أو ارتفاعات عالية) وفقًا لظروف الموقع ومتطلبات الشبكة.
- أدرج المتطلبات الخاصة عند مرحلة الطلب—مثل لفّات الجهد الباقية (residual voltage windings)، وترتيبات الأطراف، وتفاصيل التركيب، ولغة الوثائق، أو الشهادات—لإتمام الاتفاق الفني قبل بدء الإنتاج.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات الجهد هذه في المناطق الساحلية شديدة التلوث؟
نعم، يمكن توفيرها بفئة تلوث III أو IV. تتميز بمقاومة الأشعة فوق البنفسجية وغلاف خارجي مصنف. يرجى تحديد بيئة التركيب عند الطلب للتأكيد.
Q2: ما فئة الدقة المناسبة لتطبيقات الحماية والقياس؟
اختر فئة الدقة 0.2 لأغراض القياس و 3P لدوائر الحماية. يدعم المحول تكوينات لفّ ثانوي ثنائية. تواصل معنا لتحديد نسبة التحويل الدقيقة.
Q3: كيف يتم التعامل مع التركيب على ارتفاعات تتجاوز 1000 متر؟
يتطلب التركيب أعلى من 1000 متر تخفيض التحميل أو عزل معزز. مستوى العزل المقنّن هو 40.5/95/200 كيلوفولت. يرجى استشارة المهندسين لتقييم العزل البديل.
Q4: هل تتوافق هذه المحولات مع معايير IEC الدولية؟
نعم، تتوافق تماماً مع معايير IEC 61869-3 و GB/T 20840.3. تُظهر الوثائق الفنية مطابقة المنتج للمواصفات العالمية. اطلب شهادات الاختبار الرسمية عند الشراء.
Q5: هل يمكن تخصيص نسبة التحويل والإخراج المقنّن؟
الإخراج المقنّن القياسي هو 1000 فولت أمبير. يمكن تخصيص نسب التحويل والإخراج حسب متطلبات المشروع. يرجى إرسال المواصفات الفنية للتأكيد من المصنع.
Q6: ما هي التطبيقات الرئيسية لمحول الجهد JDZW-35R؟
يُستخدم في لوحات التوزيع الخارجية والمحطات الفرعية بجهد 35 كيلوفولت. مناسب للمناطق الصناعية والساحلية. استشر كتالوج داولما لمزيد من التفاصيل.
Q7: من هي الشركة المصنعة لهذه المحولات الخارجية؟
تُصنع هذه المحولات بواسطة داولما (Dawlma). تُصب بغلاف راتنج الإيبوكسي لمقاومة الظروف القاسية. تواصل مع الوكيل المعتمد للاستفسار عن التوفر.
