Descripción general

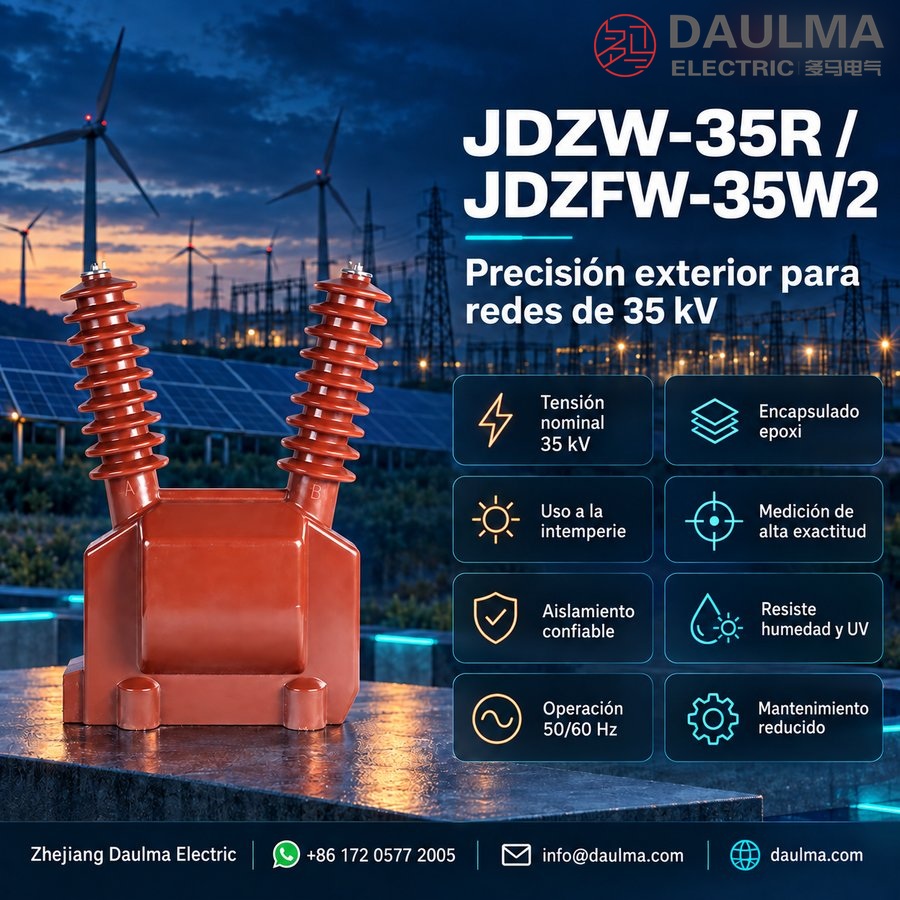

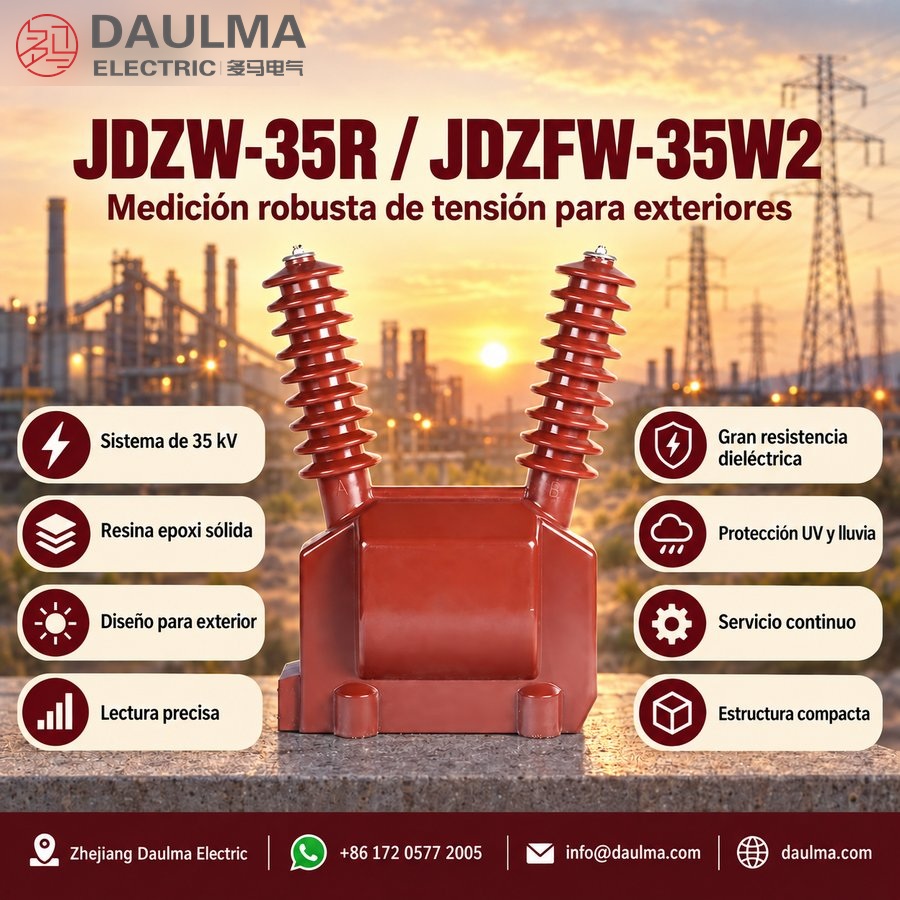

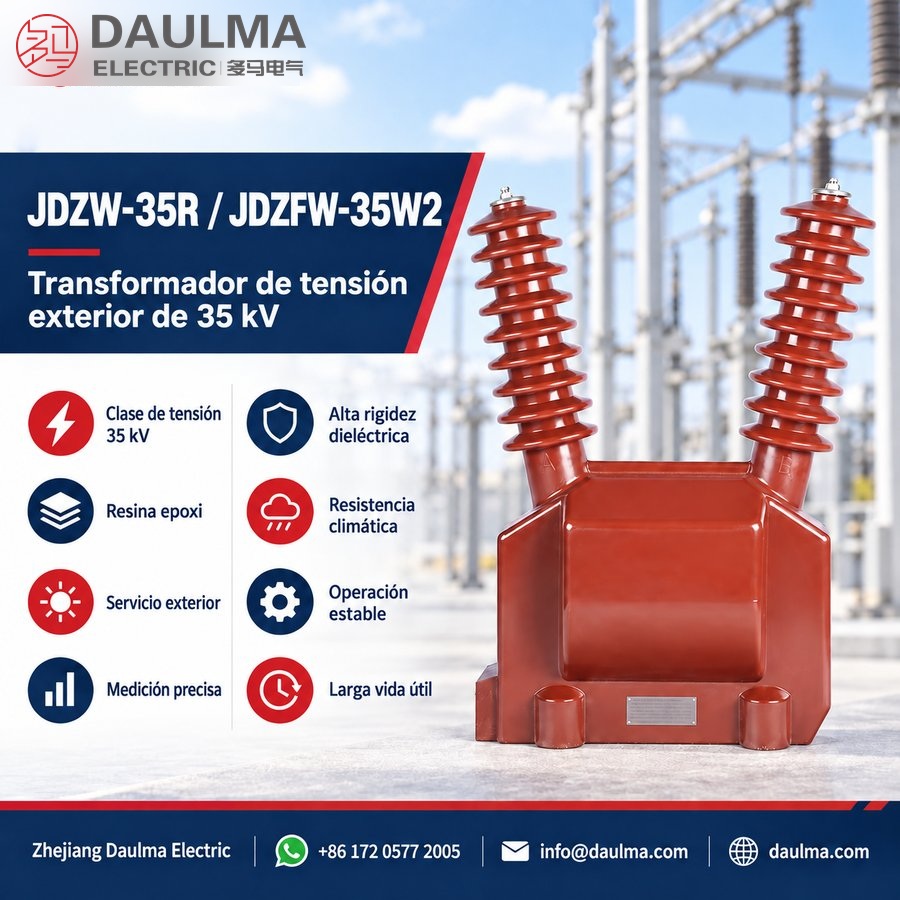

Los transformadores de tensión JDZW-35R y JDZFW-35W2 son dispositivos monofásicos electromagnéticos de tipo exterior, encapsulados en resina epoxi, diseñados para sistemas de corriente alterna de media tensión de 35 kV. Proporcionan señales secundarias de tensión aisladas galvánicamente y proporcionales a la tensión del sistema primario, mediante una construcción tipo pilar completamente cerrada con aislamiento dieléctrico sólido.
Ofrecen clases de exactitud 0,2 y 0,5, lo que permite su uso en aplicaciones de medición precisa de energía, protección por relés y monitoreo de redes en subestaciones y patios de celdas al aire libre. Las unidades cumplen con normas internacionales y nacionales, incluyendo IEC 61869-1/3, GB/T 20840.1/3 y JB/T 5277, garantizando un rendimiento fiable bajo condiciones de sobretensión continua o transitoria.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 35 kV (exterior) |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Tensión primaria nominal | 35 kV / √3 (línea-tierra) |
| Tensión secundaria nominal | 100 V / √3 (estándar); doble en JDZFW-35W2 |
| Clases de exactitud | 0,2 / 0,5 |
| Carga nominal | 30 VA, 50 VA, 80 VA por devanado |
| Capacidad máxima de salida | 800 VA (JDZFW-35W2) / 1000 VA (JDZW-35R) |
| Factor de potencia de la carga | cosφ = 0,8 (inductivo) |
| Factor de tensión nominal | 1,2 Un continuo / 1,9 Un durante 30 s |
| Nivel de aislamiento (Um/Ud/Uac) | 40,5 / 95 / 200 kV |
| Normas aplicables | IEC 61869-1/3; GB/T 20840.1/3; JB/T 5277 |
| Variantes | JDZW-35R (secundario simple) / JDZFW-35W2 (secundario doble) |
Construcción
Los transformadores presentan una estructura tipo pilar adecuada para montaje en subestaciones exteriores, con un sistema de aislamiento totalmente encapsulado en resina epoxi que garantiza alta resistencia a la humedad, radiación UV, contaminación y formación de arcos superficiales. El núcleo está fabricado con chapas de acero silicio laminado para bajas pérdidas y excelente linealidad, mientras que tanto los devanados primario como secundario poseen clasificación térmica clase H. Una caja de conexiones hermética con medidas antirrobo aloja los terminales, y una robusta base de perfil de acero con patrón de cuatro agujeros permite una orientación flexible durante la instalación. El dieléctrico sólido de resina epoxi elimina riesgos de incendio y requisitos de mantenimiento con aceite, asegurando fiabilidad a largo plazo en entornos exigentes.
Parámetros técnicos
Condiciones de servicio
- Instalación: Instalación exterior (envolvente con grado IP)
- Altitud: ≤ 1000 m (altitudes superiores requieren desclasificación o especificación de aislamiento reforzado)
- Temperatura ambiente: −25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (condensación permitida)
- Nivel de contaminación: Clase II o superior según IEC 60815 (clases III/IV disponibles para ambientes altamente contaminados)
- Condiciones ambientales: Resistencia a exposición UV; apto para zonas industriales, costeras o de alta contaminación; sin choques mecánicos severos ni vibraciones
Parámetros técnicos
Los transformadores de tensión JDZW-35R y JDZFW-35W2 son dispositivos encapsulados en resina epoxi para exteriores, clasificados para sistemas de 35 kV, diseñados para operar en temperaturas ambiente de −25 °C a +40 °C y altitudes de hasta 1000 m. Cumplen con las normas IEC 61869-3 y GB/T 20840.3, con configuraciones de doble secundario y clases de exactitud adecuadas tanto para aplicaciones de medición como de protección.
| Tipo | Relación nominal (kV) |
Clase de exactitud |
Carga (VA) |
Salida nominal (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|---|
| JDZW-35R | 35/0,1 | 0,2 | 30 | 1000 | 40,5/95/200 |
| 0,5 | 80 | ||||
| JDZFW-35W2 | 35/0,1/0,1 | 0,2 / 0,5 | 30/30 o 30/50 | 800 | 40,5/95/200 |
| 0,5 / 0,5 | 50/50 |
Instalación y cableado
Dimensiones generales
El plano dimensional proporciona las dimensiones generales y los detalles de montaje críticos para los transformadores de tensión JDZW-35R y JDZFW-35W2 de resina epoxi para exteriores. La unidad cuenta con una base de perfil de acero con cuatro agujeros que permite una orientación flexible de la instalación en cualquier dirección.
Selección y preguntas frecuentes
Guía de selección
- Elija el JDZW-35R para aplicaciones con un solo devanado secundario destinado a funciones unificadas de medición o protección.
- Seleccione el JDZFW-35W2 cuando se requieran devanados secundarios independientes y aislados galvánicamente para circuitos separados de medición y protección.
- Especifique la clase de exactitud por devanado: clase 0,2 para medición comercial (facturación), clase 0,5 para protección o monitoreo general según IEC 61869-3.
- Defina la carga nominal (30 VA, 50 VA o 80 VA por devanado) en función de la carga total conectada, incluyendo medidores, relés, instrumentos y pérdidas en el cableado a 100 V.
- Confirme el nivel de aislamiento (estándar 40,5/95/200 kV o reforzado), la clase de contaminación (II, III o IV) y la altitud nominal (≤1000 m o para grandes altitudes) según las condiciones del emplazamiento y los requisitos de la red.
- Incluya requisitos especiales en el momento del pedido—como devanados de tensión residual, disposición de terminales, detalles de montaje, idioma de la documentación o certificaciones—para alcanzar un acuerdo técnico antes de la producción.
Preguntas Frecuentes
Q1: ¿Se pueden instalar estos transformadores de 35 kV a altitudes superiores a 1000 metros?
Sí, pero requiere desclasificación o aislamiento reforzado. Operan normalmente hasta 1000 m y entre -25 °C y +40 °C. Confirme la altitud exacta con fábrica para ajustar el aislamiento.
Q2: ¿Cómo resisten estas envolventes de resina epoxi los ambientes de alta contaminación exterior?
Soportan clase II según IEC 60815 por defecto. Para zonas costeras o industriales severas, están disponibles clases III y IV. Especifique el entorno al solicitar la cotización.
Q3: ¿Qué configuraciones de secundario ofrecen para aplicaciones simultáneas de medición y protección?
Incluyen configuración de doble secundario con clases de exactitud diferenciadas. Cumplen IEC 61869-3 para medición y protección. Consulte las clases de exactitud y carga específicas según su proyecto.
Q4: ¿Están certificados estos transformadores de tensión bajo normas internacionales IEC y GB?
Sí, cumplen estrictamente con IEC 61869-3 y GB/T 20840.3. Los certificados y reportes de ensayo se entregan con cada unidad. Solicite los documentos de certificación específicos a su ejecutivo de ventas.
Q5: ¿Cuál es el tiempo de entrega para pedidos personalizados de transformadores de 35 kV?
El tiempo de entrega está sujeto a confirmación según la carga de producción actual y las especificaciones técnicas. Para proyectos urgentes, contacte a ventas para verificar la disponibilidad y cronograma exacto.
Q6: ¿Qué ventajas ofrecen estos transformadores de tensión del fabricante para redes de 35 kV?
Ofrecen encapsulado en resina epoxi para exteriores con resistencia a UV y hasta clase IV de contaminación. Cumplen normas IEC 61869-3 para medición y protección. Contacte al fabricante para especificaciones técnicas detalladas.
Q7: ¿Cuándo se requiere especificar clases de contaminación III o IV para estos transformadores?
Se requieren para zonas costeras o industriales con alta polución ambiental. Por defecto soportan clase II según IEC 60815. Confirme el nivel de contaminación de su sitio con el equipo de ingeniería.
