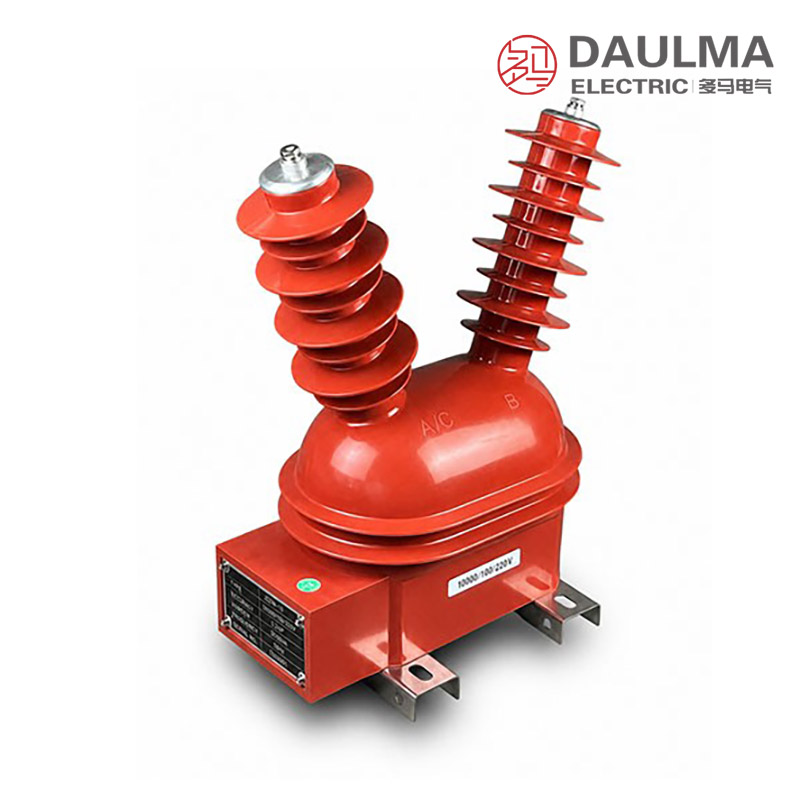

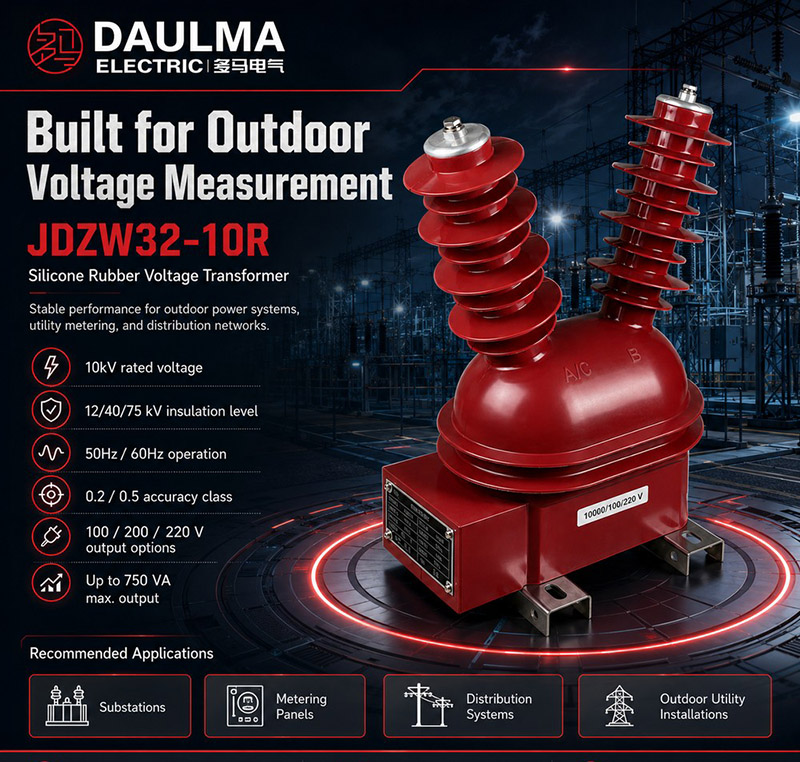

نظرة عامة
يُعدّ JDZW32-10R محولاً جهداً خارجياً مصنوعاً من مطاط السيليكون وراتنج الصب، ومصنّفاً لأنظمة التوزيع ذات الجهد المتوسط 10 كيلوفولت. يتميز بغلاف من مطاط السيليكون الذي يوفّر أداءً عازلاً متفوقاً، وخاصية كارهة للماء (هيدروفوبيا) ممتازة، ومقاومة عالية للتلوث البيئي.
يدعم هذا المحول درجات دقة 0.2 و0.5، مما يجعله مناسباً لكلٍ من تطبيقات القياس والحماية في البيئات الخارجية القاسية. وهو متوافق مع معايير IEC وGB ذات الصلة لمحولات الجهد الكهرومغناطيسية الخارجية، وقد صُمّم للعمل دون الحاجة إلى صيانة في المناطق الساحلية والصناعية ومناطق التلوث العالي الأخرى.
ملخص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| جهد النظام | 10 kV |
| جهد الابتدائي المقنن | 10 / √3 kV |
| جهد الثانوي المقنن | 100 / √3 V |
| درجة الدقة (للقياس) | 0.2 |
| درجة الدقة (للحماية) | 0.5 |
| القدرة المقننة (فولت أمبير) | 30 (0.2)، 50 (0.5) |
| مادة العزل | مطاط السيليكون |
| نوع التركيب | خارجي |
| تكوين الطور | أحادي الطور |
| نوع البناء | راتنج صب، جاف |
| درجة التلوث | عالية (مناسبة للصف IV) |
| متطلبات الصيانة | بدون صيانة |

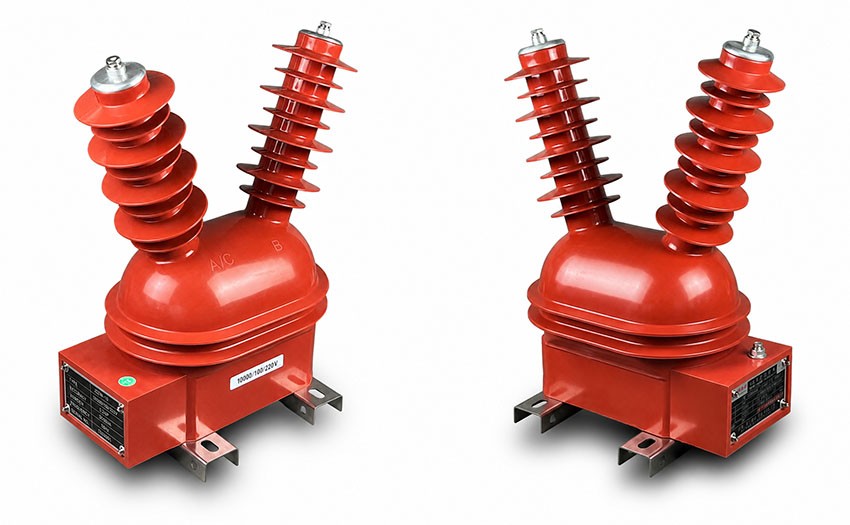

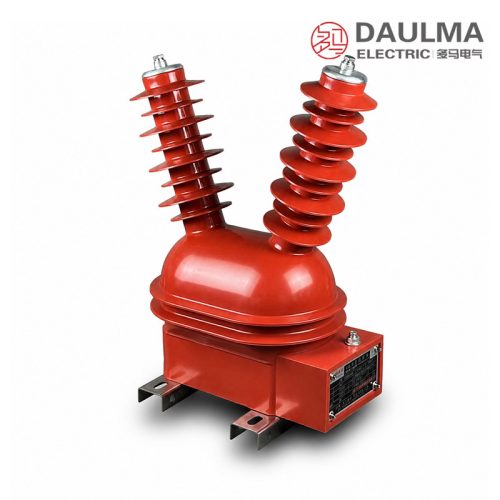

البناء
يتميز محول JDZW32-10R بقلب قوي من راتنج الصب مغلف بغلاف عالي الجودة من مطاط السيليكون. يلغي هذا البناء الفراغات الهوائية الداخلية ويضمن توزيعاً متجانساً للمجال الكهربائي، مما يعزز القوة العازلة والموثوقية على المدى الطويل. توفر مادة مطاط السيليكون خاصية كارهة للماء ممتازة، تمنع تشكّل طبقة رطوبة سطحية وتقلل من خطر القوس الكهربائي في الظروف الملوثة أو الرطبة. ويضمن التصميم المدمج ذو البلكيتين سهولة التركيب على الأعمدة أو هياكل المحطات الفرعية مع تقليل متطلبات المساحة. جميع المكونات المعدنية مقاومة للتآكل، مما يضمن المتانة في البيئات الخارجية القاسية دون الحاجة إلى صيانة دورية.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: معدات التبديل الخارجية، المحطات الفرعية، أو نقاط التوزيع
- درجة حرارة المحيط: -25°م إلى +40°م
- الارتفاع: ≤ 1000م (قياسي)، ارتفاعات أعلى متوفرة عند الطلب
- العزل: راتنج صب بمطاط السيليكون
- التردد: 50 هرتز أو 60 هرتز
- الأرضي: وصّل الطرف المحايد وفقاً لقواعد الكهرباء المحلية
- الصيانة: صيانة محدودة مطلوبة (تصميم بمطاط السيليكون)
المواصفات الفنية
JDZW32-10R هو محول جهد خارجي من راتنج الصب مصمم لأنظمة 10 كيلوفولت. يتميز بعزل من مطاط السيليكون، ويعمل ضمن نطاق درجات حرارة من -25°م إلى +40°م، ومناسب للتركيبات حتى ارتفاع 1000م (ارتفاعات أعلى عند الطلب). الوحدة متوافقة مع معيار GB1207 وتقدّم درجات دقة متعددة مع قدرات مقننة 50 فولت أمبير و100 فولت أمبير.
| الجهد
المقنن |
درجة الدقة / القدرة المقننة (فولت أمبير) | أقصى
قدرة |
||||
|---|---|---|---|---|---|---|
| 1a-1b (القياس أو المراقبة) | 2a-2b (إمداد الطاقة) | |||||
| جهد
الإخراج |
درجة
الدقة |
القدرة
المقننة (فولت أمبير) |
جهد
الإخراج (فولت) |
القدرة
المقننة (فولت أمبير) |
||
| 10KV | 100V | 0.2/0.5 | 10/60 | 100/200/220 | 500 | 750VA |
التركيب والتوصيلات

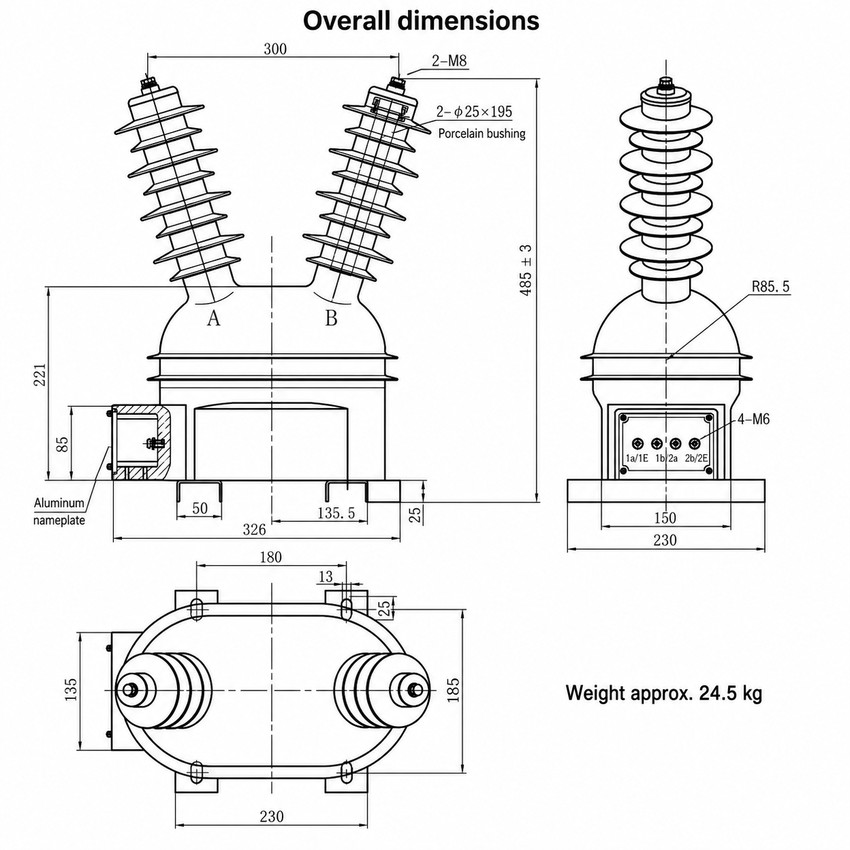

مخطط التركيب
تم تصميم JDZW32-10R للتركيب الخارجي في معدات التبديل أو المحطات الفرعية مع تهوية كافية. يسمح تصميمه المدمج ذو البلكيتين الأماميتين والملف الجانبي القياسي بالتركيب الموفر للمساحة مع توفير وصول واضح إلى بلكيتة الابتدائي وصندوق الطرف الثانوي.

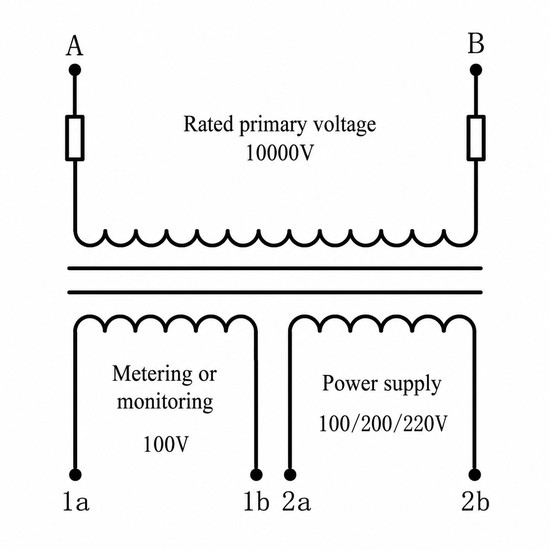

مخطط التوصيل
وصّل الأطراف الابتدائية بنظام 10 كيلوفولت والأطراف الثانوية بأجهزة القياس والحماية. تأكد من تأريض الدائرة الثانوية بشكل صحيح. تتبع علامات الأطراف التسميات القياسية لمحولات الجهد، مع تحديد واضح للقطبية ووصلات القدرة المقننة كما هو محدد في GB1207.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر لجهد نظام 10 كيلوفولت مع مستوى عزل 12/42/75 كيلوفولت.
- اختر درجة دقة 0.2 للقياس عالي الدقة أو 0.5 لتطبيقات القياس القياسية.
- حدد القدرة المقننة 50 فولت أمبير أو 100 فولت أمبير بناءً على الحمل الكلي للأجهزة المتصلة بالقياس والحماية.
- حدّد تردد التشغيل إما 50 هرتز أو 60 هرتز ليتوافق مع نظام الطاقة الخاص بك.
- تأكد من ملاءمة التركيب الخارجي، خاصة في البيئات القاسية مثل المناطق الساحلية أو الصناعية.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لأغراض القياس الفاتوري؟
اختر فئة الدقة 0.2 لأغراض القياس الدقيقة. يوفر المحول قدرة مقننة 10 فولت أمبير عند هذا التصنيف. تواصل معنا لتأكيد التدرج الدقيق.
Q2: هل يصلح تركيب هذا المحول في المناطق المرتفعة؟
نعم، التركيب القياسي يصل إلى 1000 متر. يمكن توفير تصميم لارتفاعات أعلى عند الطلب. يرجى تحديد ارتفاع الموقع للتأكيد من المصنع.
Q3: كيف يؤثر عزل مطاط السيليكون على متطلبات الصيانة؟
يقلل العزل بمطاط السيليكون من متطلبات الصيانة بشكل كبير. يتحمل المحول درجات حرارة من -25 إلى +40 درجة مئوية. يخضع التصميم النهائي لتأكيد المصنع.
Q4: هل يتوافق المحول مع أنظمة التردد 60 هرتز؟
نعم، المحول متوافق مع ترددي 50 و60 هرتز. يعمل وفق معيار GB1207 ويوفر جهود إخراج متعددة. يرجى تحديد تردد الشبكة عند الطلب.
Q5: هل تتوفر قدرات إمداد طاقة مخصصة للمحولات؟
نعم، تتوفر قدرات مقننة 100، 200، و220 فولت أمبير. الحد الأقصى للقدرة يصل إلى 750 فولت أمبير. تواصل معنا لتحديد المتطلبات الفنية الخاصة بمشروعك.
Q6: ما هي التطبيقات الرئيسية لمحول الجهد JDZW32-10R؟
يُستخدم المحول في معدات التبديل الخارجية والمحطات الفرعية. يوفر عزل راتنج الصب حماية ممتازة للتركيبات الخارجية. يخضع التوفر لتأكيد المواصفات.
Q7: كيف يجب توصيل الطرف المحايد في هذا المحول؟
يجب توصيل الطرف المحايد وفقاً لقواعد الكهرباء المحلية. يضمن ذلك التشغيل الآمن داخل أنظمة 10 كيلوفولت. راجع مخططات التوصيل للتأكيد من المصنع.
