Descripción general

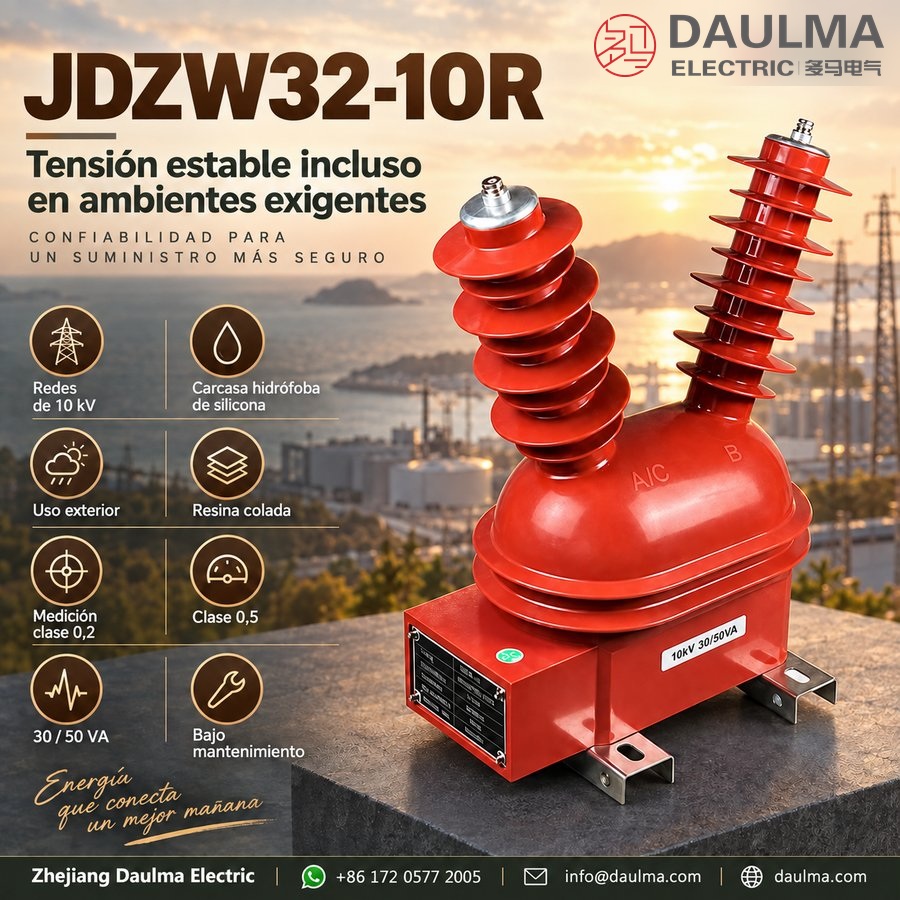

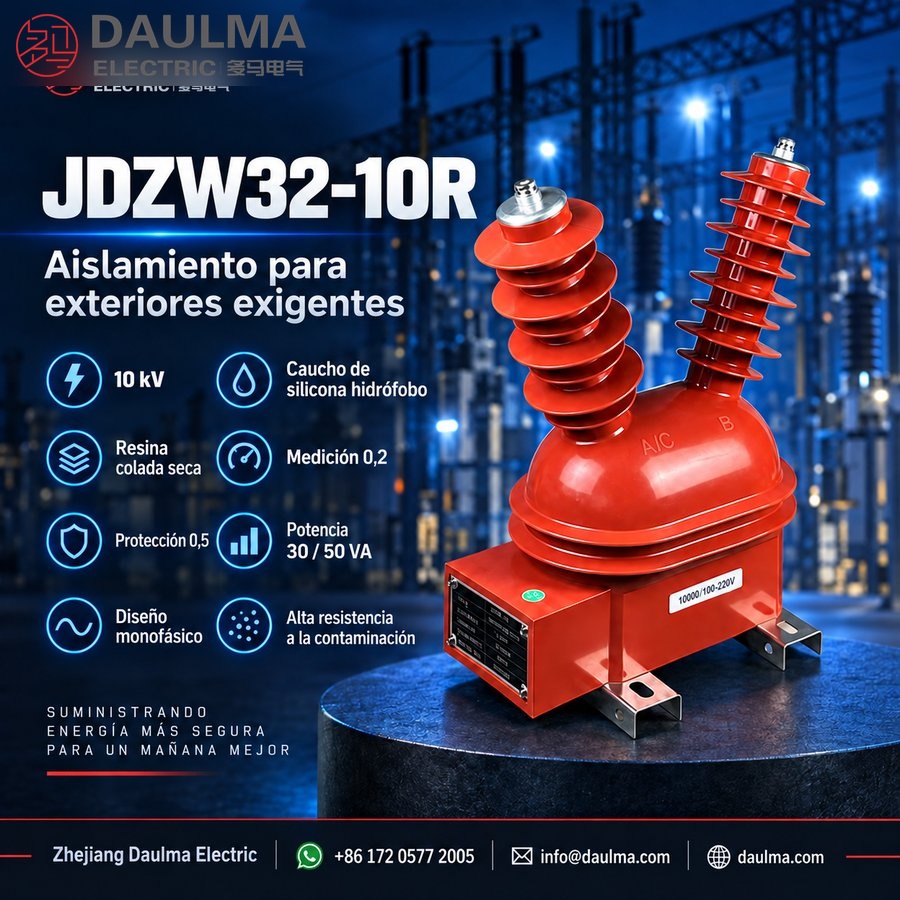

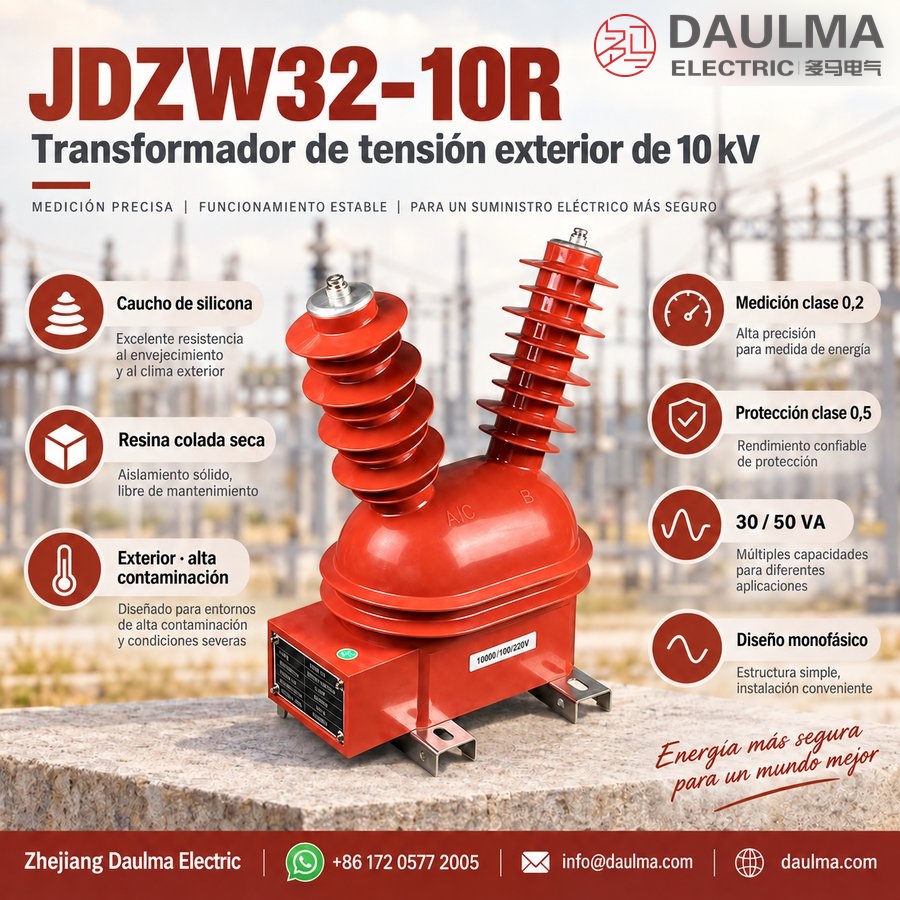

El JDZW32-10R es un transformador de tensión exterior con aislamiento de caucho de silicona y resina colada, diseñado para sistemas de distribución de media tensión de 10 kV. Cuenta con una carcasa de caucho de silicona que ofrece un rendimiento aislante superior, excelente hidrofobicidad y alta resistencia a la contaminación ambiental.
Este transformador admite clases de exactitud 0,2 y 0,5, lo que lo hace adecuado tanto para aplicaciones de medición como de protección en entornos exteriores exigentes. Cumple con las normas IEC y GB aplicables a transformadores electromagnéticos de tensión para instalación exterior y está diseñado para funcionar sin mantenimiento en zonas costeras, industriales y otras áreas con alto grado de contaminación.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Tensión primaria nominal | 10 / √3 kV |
| Tensión secundaria nominal | 100 / √3 V |
| Clase de exactitud (medición) | 0,2 |
| Clase de exactitud (protección) | 0,5 |
| Potencia nominal (VA) | 30 (0,2), 50 (0,5) |
| Material aislante | Caucho de silicona |
| Tipo de instalación | Exterior |
| Configuración por fase | Monofásico |
| Tipo de construcción | Resina colada, tipo seco |
| Grado de contaminación | Alto (adecuado para Clase IV) |
| Requisito de mantenimiento | Sin mantenimiento |
Construcción
El JDZW32-10R presenta un núcleo robusto de resina colada encapsulado en una carcasa de caucho de silicona de alta calidad. Esta construcción elimina huecos internos de aire y proporciona una distribución uniforme del campo eléctrico, mejorando la rigidez dieléctrica y la fiabilidad a largo plazo. El material de caucho de silicona ofrece excelentes propiedades hidrófobas, evitando la formación de películas superficiales de humedad y reduciendo el riesgo de descargas disruptivas en condiciones contaminadas o húmedas. Su diseño compacto con dos bornes facilita el montaje en postes o estructuras de subestaciones, minimizando los requisitos de espacio. Todos los componentes metálicos son resistentes a la corrosión, garantizando durabilidad en entornos exteriores severos sin necesidad de mantenimiento periódico.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -25°C a +40°C
- Altitud: ≤ 1000 m (estándar), altitudes superiores disponibles bajo demanda
- Aislamiento: Resina colada con caucho de silicona
- Frecuencia: 50 Hz o 60 Hz
- Puesta a tierra: Conectar el borne neutro conforme al reglamento eléctrico local
- Mantenimiento: Mínimo requerido (diseño con caucho de silicona)
Parámetros técnicos
El JDZW32-10R es un transformador de tensión exterior de resina colada diseñado para sistemas de 10 kV. Cuenta con aislamiento de caucho de silicona, opera en un rango de temperatura de -25°C a +40°C y es adecuado para instalaciones hasta 1000 m de altitud (altitudes superiores bajo demanda). La unidad cumple con la norma GB1207 y ofrece múltiples clases de exactitud con potencias nominales de 50 VA y 100 VA.
| Tensión
nominal |
Clase de exactitud / Potencia nominal (VA) | Potencia
máxima |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medición o supervisión) | 2a-2b (Alimentación) | |||||
| Tensión
de salida |
Clase de
exactitud |
Potencia
nominal (VA) |
Tensión
de salida (V) |
Potencia
nominal (VA) |
||
| 10 kV | 100 V | 0,2/0,5 | 10/60 | 100/200/220 | 500 | 750 VA |
Instalación y cableado
Diagrama de instalación
El JDZW32-10R está diseñado para instalación exterior en celdas o subestaciones con ventilación adecuada. Su vista frontal compacta con dos bornes y perfil lateral estándar permiten un montaje eficiente en espacio, garantizando acceso claro al borne primario y a la caja de bornes secundarios.
Diagrama de conexiones
Conecte los bornes primarios al sistema de 10 kV y los bornes secundarios a los equipos de medición y protección. Asegúrese de que el circuito secundario esté correctamente puesto a tierra. Las marcas en los bornes siguen convenciones estándar para transformadores de tensión, con identificación clara de polaridad y conexiones de potencia nominal según especificado en la norma GB1207.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 10 kV con nivel de aislamiento 12/42/75 kV.
- Elija clase de exactitud 0,2 para medición de alta precisión o 0,5 para aplicaciones estándar de medición.
- Seleccione potencia nominal de 50 VA o 100 VA según la carga total de los dispositivos conectados de medición y protección.
- Especifique frecuencia de operación de 50 Hz o 60 Hz según su sistema eléctrico.
- Confirme la idoneidad para instalación exterior, especialmente en entornos severos como zonas costeras o industriales.
Preguntas Frecuentes
Q1: ¿Cómo afecta la altitud al rendimiento de este transformador de tensión exterior de 10 kV?
El rendimiento es estándar hasta 1000 m de altitud. Para instalaciones superiores, se requiere diseño personalizado. Consulte al fabricante para confirmar ajustes de aislamiento.
Q2: ¿Qué clase de exactitud se recomienda para circuitos de medición y supervisión?
Seleccione la clase de exactitud del devanado 1a-1b, diseñado para medición. La potencia nominal es de 50 VA o 100 VA. Verifique los requisitos del proyecto.
Q3: ¿Cumple este equipo con normativas internacionales además de la norma GB1207?
El modelo base cumple con GB1207. Para certificaciones IEC u otras normativas internacionales, la adaptación está sujeta a confirmación de fábrica. Contacte a ventas para detalles técnicos.
Q4: ¿Por qué se utiliza caucho de silicona en el aislamiento de este transformador?
El caucho de silicona ofrece excelente resistencia a la intemperie y requiere mantenimiento mínimo. El aislamiento es de resina colada. Solicite la ficha técnica completa al proveedor.
Q5: ¿Cuáles pruebas de fábrica se realizan antes del envío de los transformadores?
Se ejecutan ensayos de rutina según GB1207. Las pruebas de tipo especiales están sujetas a confirmación. Solicite el certificado de pruebas junto con su pedido.
Q6: ¿Para cuáles redes eléctricas se aplica este transformador de tensión exterior?
Se aplica en celdas exteriores, subestaciones y puntos de distribución de 10 kV. Opera a frecuencias de 50 Hz o 60 Hz. El diseño es de resina colada.
