نظرة عامة

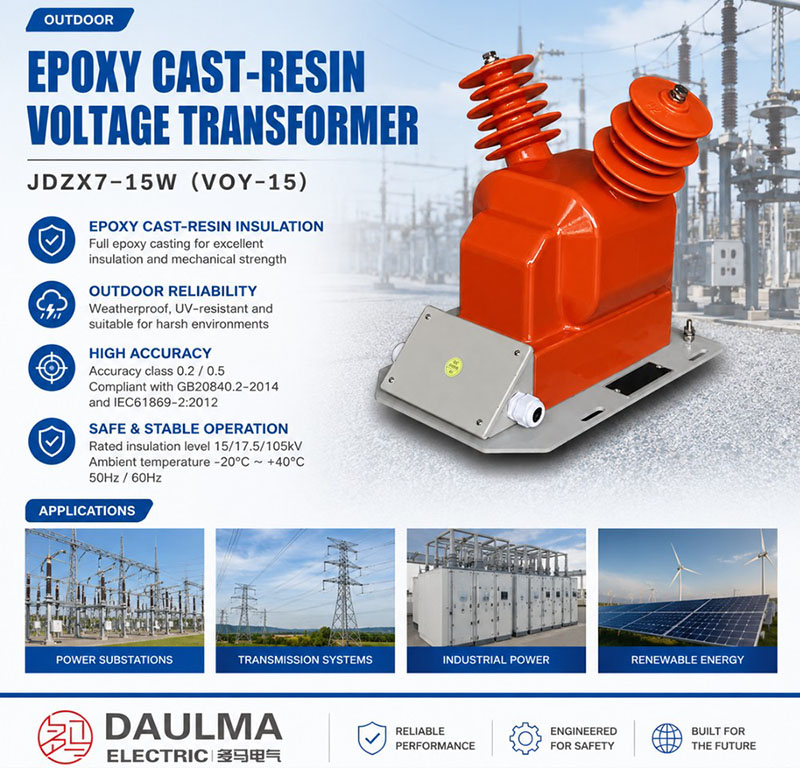

يُعد محول الجهد JDZX7-15W(VOY-15) محولاً أحادي الطور خارجياً معزولاً بصب راتنج إبوكسي، مصمماً لأنظمة التوزيع ذات الجهد المتوسط 15 كيلوفولت. يتميز بتقنية العزل بصب الراتنج، التي توفر قوة عازلة عالية، ومقاومة ممتازة للرطوبة، وتشغيلاً خالياً من الصيانة في البيئات الخارجية القاسية.
يوفر هذا المحول قياساً دقيقاً للجهد بدقة فئتين 0.2/0.5 ونسبة جهد مصنّف تبلغ 15000/√3 فولت إلى 100/√3 فولت. ويُستخدم في تطبيقات قياس الطاقة، ومراقبة الجهد، والحماية بالمرحلات، مع قدرة خرج تصل إلى 1000 فولت أمبير. ويتميز تصميمه المدمج (42 كغ) بسهولة التركيب، وهو متوافق مع معيار IEC 61869 الخاص بمحولات القياس.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 15 kV |
| جهد الابتدائي | 15000/√3 V |
| جهد الثانوي | 100/√3 V |
| فئة الدقة | 0.2 / 0.5 |
| القدرة المصنّفة | حتى 1000 VA |
| مستوى العزل | 15/17.5/105 kV (Um/LI/AC) |
| التردد | 50 Hz |
| الطور | أحادي الطور |
| نوع التركيب | خارجي |
| مادة العزل | صب راتنج إبوكسي |
| الوزن | 42 kg |
| معيار التطبيق | IEC 61869 |
البناء
يتميز محول JDZX7-15W ببناء خارجي متين مع عزل بصب راتنج إبوكسي يغلف اللب واللفات بالكامل. يوفر نظام العزل الصلب هذا مقاومة متفوقة للرطوبة والتلوث والإشعاع فوق البنفسجي والدورات الحرارية، مما يضمن موثوقية طويلة الأمد دون صيانة. تكون اللفات الابتدائية والثانوية ملفوفة بدقة ومدمجة داخل مصفوفة الراتنج، التي تعمل كعازل كهربائي ودعم ميكانيكي في آنٍ واحد. يتضمن الجهاز كتل طرفيات قياسية لتوصيلات خارجية آمنة، ومصمم للتركيب على الأعمدة أو الهياكل في المحطات الفرعية والشبكات الخارجية.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: معدات التبديل الخارجية، المحطات الفرعية، أو نقاط التوزيع
- درجة حرارة المحيط: -20°م إلى +40°م
- الارتفاع: ≤ 1000م (قياسي)، ارتفاعات أعلى متاحة عند الطلب
- العزل: صب راتنج إبوكسي
- التردد: 50 هرتز أو 60 هرتز
- التوصيل: أحادي الطور
- الصيانة: صيانة ضئيلة مطلوبة (تصميم الراتنج الإبوكسي)
المعايير الفنية
محول الجهد JDZX7-15W(VOY-15) هو محول جهد أحادي الطور خارجي معزول بصب راتنج إبوكسي مصمم لأنظمة 15 كيلوفولت. يعمل ضمن نطاق درجات حرارة من -20°م إلى +40°م، ومناسب للتركيبات حتى ارتفاع 1000م، وهو متوافق مع معياري GB20840.2-2014 وIEC61869-2:2012.
بيانات محول الجهد
| الجهد المصنّف (كيلوفولت) |
جهد الخرج (فولت) |
فئة الدقة & القدرة المصنّفة (فولت أمبير) |
أقصى خرج (فولت أمبير) |
مستوى العزل المصنّف (كيلوفولت) |
|---|---|---|---|---|
| 15000/√3 | 100/√3 | 0.2: 30 0.5: 75 |
1000 | 15/17.5/105 |
التركيب والتوصيلات
مخطط التركيب
يُصمم محول JDZX7-15W(VOY-15) للتركيب الخارجي على معدات التبديل أو هياكل المحطات الفرعية. استخدم ثقوب التركيب المحددة (3-Ø22 في المنظور الأمامي، 2-M10 و3-M6 في المنظور الجانبي) لتثبيت الوحدة. تأكد من وجود مسافة كافية حول المحول للتهوية وللوصول أثناء الصيانة.
مخطط التوصيل
وصّل الأطراف الابتدائية H1 وH2 بمصدر جهد النظام. توفر الأطراف الثانوية x1 وx2 الدائرة الخاصة بالقياس أو الحماية. يجب تأريض الطرف x2 لضمان السلامة والتشغيل السليم. تحقق دائماً من أن نسبة جهد المحول تطابق متطلبات النظام قبل التغذية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر لجهد نظام 15 كيلوفولت مع مستوى عزل 15/17.5/105 كيلوفولت.
- اختر فئة الدقة 0.2 للقياس عالي الدقة أو 0.5 للتطبيقات القياسية.
- حدد القدرة المصنّفة (30 فولت أمبير أو 75 فولت أمبير) حسب متطلبات الحمل المتصل.
- تأكد من تردد التشغيل: 50 هرتز أو 60 هرتز.
- تأكد من أن بيئة التركيب خارجية، حيث صُمم الجهاز للاستخدام الخارجي فقط.
- قدّم التسمية الدقيقة للموديل: JDZX7-15W(VOY-15).
الأسئلة الشائعة
Q1: هل يصلح هذا المحول للتركيب في المحطات الخارجية؟
نعم، المحول مصمم خصيصاً للتركيبات الخارجية. يعمل بدرجة حرارة -20°م إلى +40°م وارتفاع حتى 1000م. يرجى تأكيد الارتفاع إذا تجاوز 1000م.
Q2: أي فئة دقة مناسبة لأجهزة القياس والحماية؟
يتوفر المحول بفئتي دقة 0.2 و0.5 بقدرات 30 و75 فولت أمبير على التوالي. تأكد من تطابق الحمل مع الأجهزة المتصلة.
Q3: ما المعايير الدولية التي يتوافق معها محول الجهد؟
المحول متوافق مع المعيارين IEC61869-2:2012 وGB20840.2-2014. نرجو التواصل مع المصنع للحصول على شهادات المطابقة الخاصة بمشروعك.
Q4: كيف يتم عزل المحول لتحمل الظروف الخارجية؟
يعتمد المحول على صب راتنج إبوكسي عالي الجودة للعزل. يوفر هذا التصميم مقاومة ممتازة للعوامل الجوية وصيانة ضئيلة.
Q5: متى يجب طلب تصميم خاص من المصنع؟
عند الحاجة للتركيب في ارتفاعات تتجاوز 1000 متر. يتطلب ذلك استشارة المصنع لخيارات التخفيض أو التصميم الخاص.
Q6: أين يُستخدم محول الجهد JDZX7-15W ضمن شبكات التوزيع؟
يُستخدم في معدات التبديل الخارجية والمحطات الفرعية ونقاط التوزيع. يعمل بكفاءة بتردد 50 أو 60 هرتز كنظام أحادي الطور.
Q7: كم تبلغ مستويات العزل والجهد المقنن للمحول؟
الجهد المقنن 15000/√3 كيلوفولت وجهد الخرج 100/√3 فولت. يبلغ مستوى العزل المصنف 15/17.5/105 كيلوفولت بأقصى خرج 1000 فولت أمبير.
