Descripción general

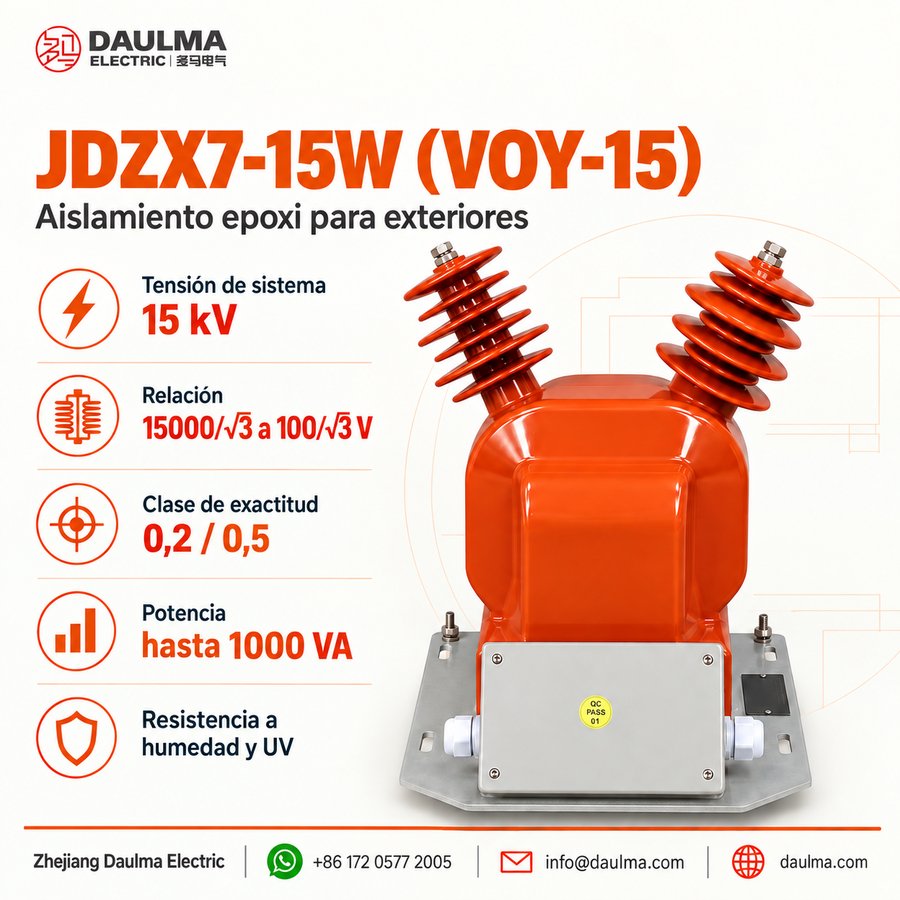

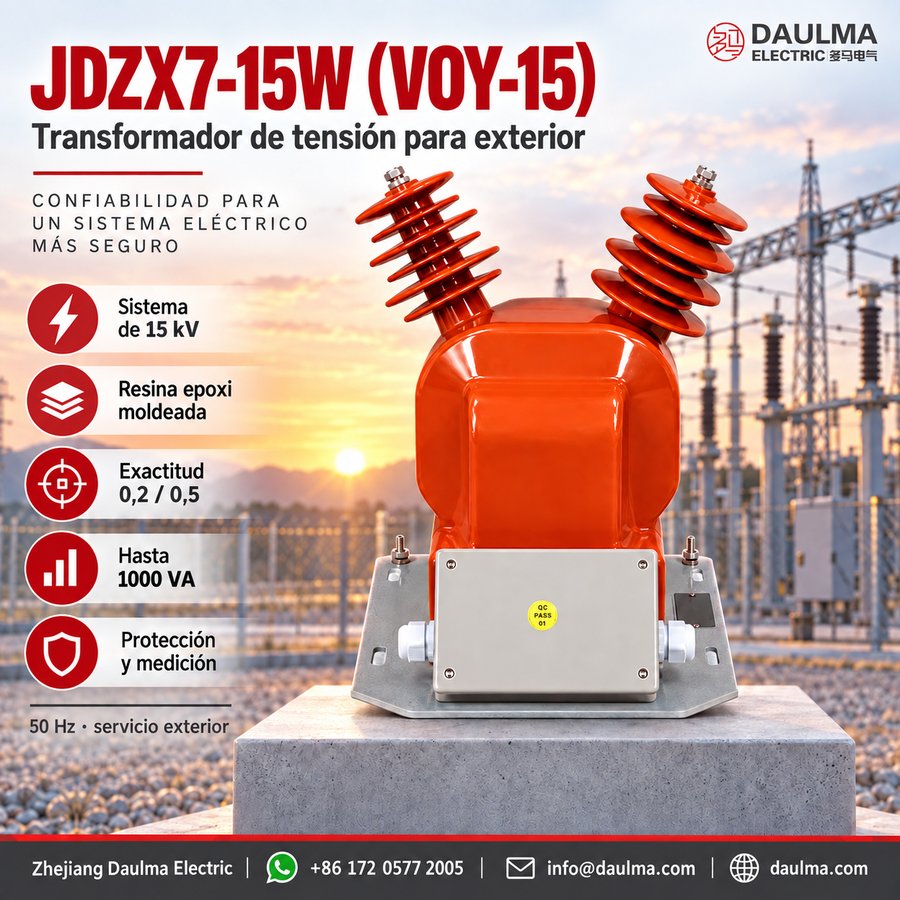

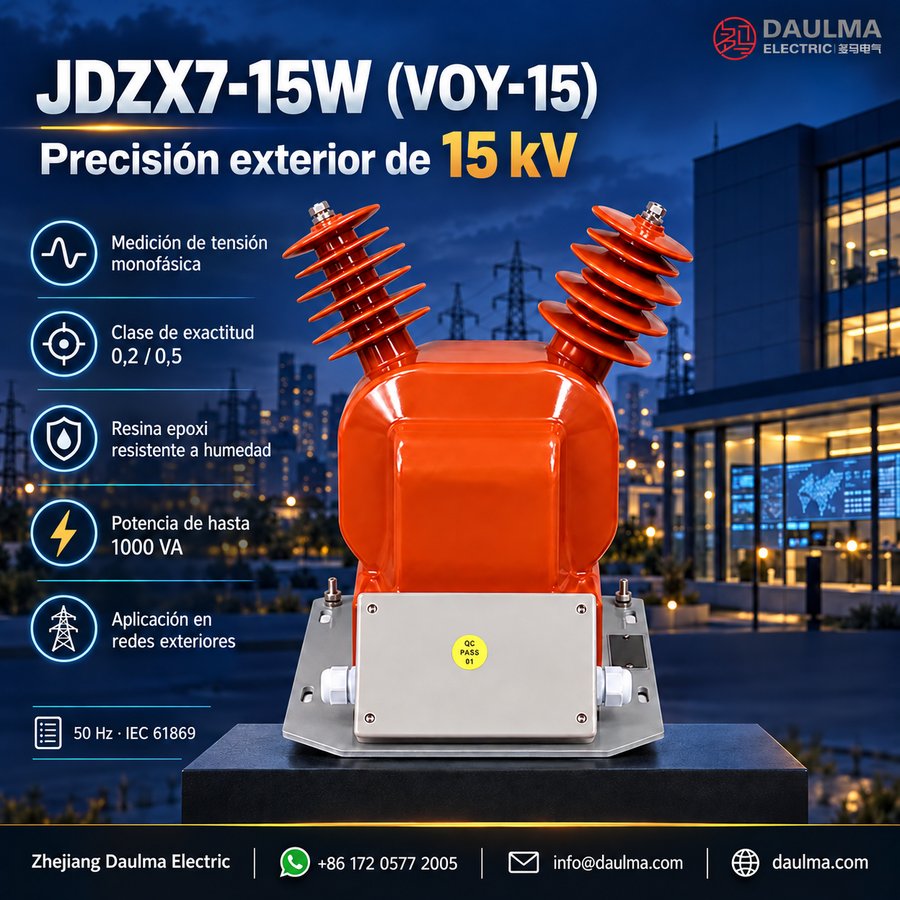

El JDZX7-15W(VOY-15) es un transformador de tensión monofásico para exteriores, con aislamiento moldeado en resina epoxi, diseñado para sistemas de distribución de media tensión de 15 kV. Incorpora tecnología de aislamiento en resina fundida, que ofrece alta rigidez dieléctrica, excelente resistencia a la humedad y funcionamiento libre de mantenimiento en entornos exteriores exigentes.
Este transformador proporciona medición precisa de tensión con clases de exactitud 0.2/0.5 y relación nominal de tensión de 15000/√3 V a 100/√3 V. Admite aplicaciones de facturación energética, monitoreo de tensión y protección por relés, con una capacidad de salida de hasta 1000 VA. Su diseño compacto (42 kg) facilita la instalación y cumple con la norma IEC 61869 para transformadores instrumentales.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 15 kV |
| Tensión primaria | 15000/√3 V |
| Tensión secundaria | 100/√3 V |
| Clase de exactitud | 0.2 / 0.5 |
| Potencia nominal | Hasta 1000 VA |
| Nivel de aislamiento | 15/17.5/105 kV (Um/LI/AC) |
| Frecuencia | 50 Hz |
| Fase | Monofásico |
| Tipo de instalación | Exterior |
| Material de aislamiento | Resina epoxi moldeada |
| Peso | 42 kg |
| Norma de aplicación | IEC 61869 |
Construcción
El JDZX7-15W presenta una robusta construcción para exteriores con aislamiento en resina epoxi que encapsula completamente el núcleo y los devanados. Este sistema de aislamiento sólido ofrece una resistencia superior a la humedad, la contaminación, la radiación UV y los ciclos térmicos, garantizando fiabilidad a largo plazo sin necesidad de mantenimiento. Los devanados primario y secundario están enrollados con precisión e incrustados en la matriz de resina epoxi, que actúa simultáneamente como aislamiento eléctrico y soporte mecánico. La unidad incluye bornes estandarizados para conexiones externas seguras y está diseñada para montaje en postes o estructuras en subestaciones y redes de distribución al aire libre.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas, subestaciones o puntos de distribución en exteriores
- Temperatura ambiente: -20°C a +40°C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásica
- Mantenimiento: Mínimo (diseño en resina epoxi)
Parámetros técnicos
El JDZX7-15W(VOY-15) es un transformador de tensión monofásico para exteriores, moldeado en resina epoxi, diseñado para sistemas de 15 kV. Opera en un rango de temperatura de -20°C a +40°C y es apto para instalaciones hasta 1000 m de altitud, cumpliendo con las normas GB20840.2-2014 e IEC61869-2:2012.
Datos del transformador de tensión
| Tensión nominal (kV) |
Tensión de salida (V) |
Clase de exactitud y potencia nominal (VA) |
Potencia máxima (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| 15000/√3 | 100/√3 | 0.2: 30 0.5: 75 |
1000 | 15/17.5/105 |
Instalación y cableado
Diagrama de instalación
El JDZX7-15W(VOY-15) está diseñado para montaje en exteriores sobre celdas o estructuras de subestación. Utilice los orificios de montaje especificados (3-Ø22 en vista frontal, 2-M10 y 3-M6 en vista lateral) para fijar la unidad. Asegure una distancia mínima adecuada alrededor del transformador para ventilación y acceso durante el mantenimiento.
Diagrama de cableado
Conecte los terminales primarios H1 y H2 a la fuente de tensión del sistema. Los terminales secundarios x1 y x2 alimentan el circuito de medición o protección. El terminal x2 debe conectarse a tierra para garantizar seguridad y funcionamiento correcto. Verifique siempre que la relación de tensión del transformador coincida con los requisitos del sistema antes de energizarlo.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 15 kV con nivel de aislamiento 15/17.5/105 kV.
- Elija clase de exactitud 0.2 para facturación de alta precisión o 0.5 para aplicaciones estándar de medición.
- Especifique la potencia nominal (30 VA o 75 VA) según los requisitos de carga conectada.
- Confirme la frecuencia de operación: 50 Hz o 60 Hz.
- Asegúrese de que el entorno de instalación sea exterior, ya que la unidad está diseñada exclusivamente para uso en exteriores.
- Indique la designación exacta del modelo: JDZX7-15W(VOY-15).
Preguntas Frecuentes
Q1: ¿Qué clase de exactitud se recomienda para medición de energía?
Seleccione la clase 0.2 para 30 VA o 0.5 para 75 VA. Esto garantiza lecturas precisas para dispositivos de medición en sistemas de 15 kV. Confirme la carga exacta con nuestro equipo técnico.
Q2: ¿Se puede instalar este transformador a más de 1000 metros?
La versión estándar es para altitudes hasta 1000 m. Para instalaciones a mayor altitud, el diseño debe adaptarse bajo pedido especial. Consulte los detalles técnicos con nuestro departamento de ingeniería antes de comprar.
Q3: ¿Es adecuado este modelo para intemperie en subestaciones?
Sí, está diseñado para exteriores en celdas y subestaciones. Su aislamiento en resina epoxi moldeada soporta temperaturas de -20°C a +40°C y requiere mantenimiento mínimo.
Q4: ¿Cuáles normativas internacionales cumple este transformador de tensión?
Cumple estrictamente con las normas GB20840.2-2014 e IEC61869-2:2012. Esto asegura la compatibilidad en proyectos internacionales de distribución de 15 kV. Solicite los certificados específicos a su representante de ventas.
Q5: ¿Cómo solicitar este equipo para sistemas de 60 Hz?
Sí, el diseño base es para 50 Hz, pero la versión de 60 Hz está disponible. Especifique la frecuencia de su red eléctrica al realizar la orden de compra para asegurar la configuración correcta.
Q6: ¿Cuándo elegir el modelo JDZX7-15W para distribución?
Elija este modelo para sistemas de 15 kV en exteriores. Su construcción en resina epoxi soporta condiciones ambientales de -20°C a +40°C. Consulte con nuestro equipo para validar su aplicación específica.
Q7: ¿Cuál es el nivel de aislamiento dieléctrico de este equipo?
El nivel nominal de aislamiento es de 15/17.5/105 kV. Esto proporciona una protección robusta para sistemas de 15 kV con tensión nominal de 15000/√3 kV.
