نظرة عامة
يُعد محول الجهد JDZXW-35 محولاً خارجياً دقيقاً مصبوباً بالراتنج الإيبوكسي، مصمماً لأنظمة الطاقة ذات التيار المتردد بقدرة 35 كيلو فولت، حيث يوفر قياساً دقيقاً للجهد وأداءً موثوقاً لحماية المرحلات. يعمل على مبادئ الحث الكهرومغناطيسي لتوفير إشارات ثانوية معزولة جلفانياً تتناسب مع جهد النظام الأولي، مما يضمن السلامة والدقة في تطبيقات الجهد المتوسط.
صُمم هذا المحول المغلق بالكامل من نوع العمود لتحمل البيئات الخارجية القاسية، ويدعم قياس الطاقة، واكتشاف أعطال التأريض عبر جهد الباقي (open-delta residual voltage)، والتكامل مع أنظمة سكادا (SCADA). يضمن تصميمه المتين استقراراً طويل الأمد في ظل التلوث والرطوبة والتعرض للأشعة فوق البنفسجية النموذجية لظروف تشغيل المحطات الفرعية.
لمحة عن التصنيفات الرئيسية
| البند | المواصفات |
|---|---|
| فئة جهد النظام | 35 kV (خارجي) |
| التردد المقنن | 50 Hz (60 Hz اختياري) |
| الجهد الأولي | 35000/sqrt(3) V |
| الجهود الثانوية | 100/sqrt(3) V (رئيسي)، 100/3 V (مساعد) |
| فئات الدقة | القياس: 0.2 أو 0.5؛ الحماية: 6P |
| الحمل المقنن | حسب الملف المحدد (VA) |
| معامل قدرة الحمل | cos φ = 0.8 (متأخر) |
| مستوى العزل | 40.5/95/200 kV (Um/LIPL/ACSD) |
| المعايير المطبقة | IEC 61869-3, GB/T 20840.3 |
| نوع التركيب | نوع العمود (post)، خارجي |

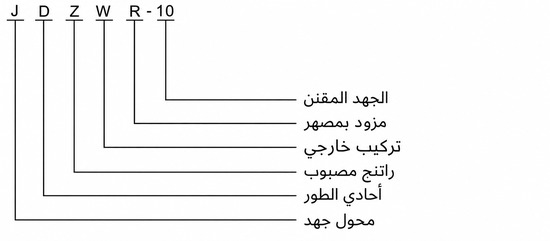

ترميز الطراز
- J: محول جهد (VT / PT)
- D: تصميم أحادي الطور
- Z: نوع داعم (عمود / ساق)
- X: ملف ثانوي مساعد لتوصيل المثلث المفتوح
- W: تركيب خارجي
- 35: فئة الجهد (kV)
البناء والتشييد
يتميز طراز JDZXW-35 بهيكل مغلق بالكامل مصبوب من الراتنج الإيبوكسي مع تركيبة مقاومة للأشعة فوق البنفسجية ومضادة للتتبع، مما يوفر عزلاً فائقاً ومقاومة للرطوبة وقوة ميكانيكية للخدمة الخارجية. يضمن هيكل نوع العمود مسافة خلوص كهربائي ومسافة زحف كافية، تلبي مستوى شدة التلوث الثاني وفقاً للمعيار IEC 60815.
يستخدم قلب المحول صفائح من الفولاذ السيليكوني المدرفل على البارد والموجه الحبيبي، المعالجة حرارياً للحصول على أداء مغناطيسي مثالي. يلغي الصب المتقدم بالتفريغ الفراغات، بينما يحمي صندوق الأطراف المعدني المغلق التوصيلات الثانوية ويسمح بدخول آمن للكابلات مع توفير فتحة للقفل. يمنع هذا التصميم الخالي من الصيانة التكثيف الداخلي ويتحمل عقوداً من الإجهاد البيئي.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية
- الرطوبة النسبية: المتوسط اليومي ≤ 95%، المتوسط الشهري ≤ 90% (عند +20 درجة مئوية)
- الظروف البيئية: خالية من الغازات المسببة للتآكل والوسائط المتفجرة؛ مستوى شدة التلوث الثاني وفقاً للمعيار IEC 60815
البيانات الفنية
| الطراز | نسبة الجهد (V) |
مجموعة فئة الدقة |
الخرج المقنن (VA) |
الحد الأقصى للخرج (VA) |
مستوى العزل (kV) |
|---|---|---|---|---|---|
| JDZXW-35 | 35000/sqrt(3) / 100/sqrt(3) / 100/3 | 0.2/6P | 40/100 | 1000 | 40.5/95/200 |
| JDZXW-35 | 35000/sqrt(3) / 100/sqrt(3) / 100/3 | 0.5/6P | 80/100 | 1000 | 40.5/95/200 |
| JDZXW-35 | 35000/sqrt(3) / 100/sqrt(3) / 100/3 | 0.2/0.2/6P | 20/20/100 | 1000 | 40.5/95/200 |
التركيب والتوصيلات

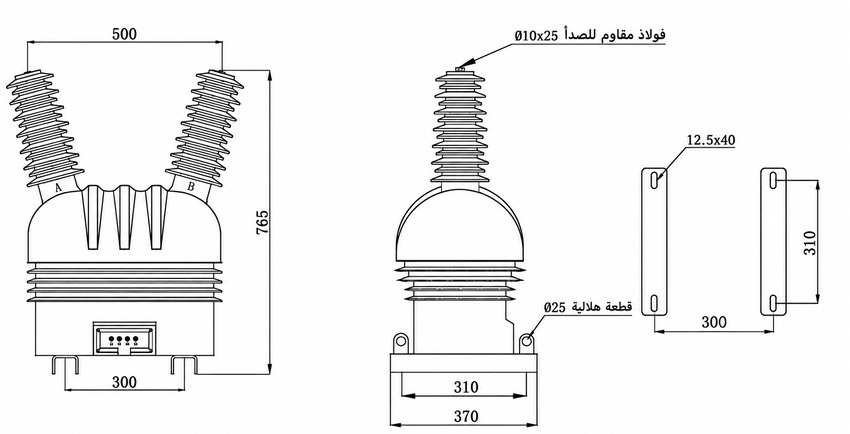

مخطط التركيب
يجب تثبيت JDZXW-35 بشكل آمن على أساس خرساني مستقر أو هيكل فولاذي باستخدام فتحات التثبيت المخصصة. يتم التوصيل الأولي عادةً عبر موصل علوي أو قضبان توصيل (busbar)، بينما يتم توجيه الأسلاك الثانوية عبر صندوق الأطراف المغلق. حافظ على خلوص كافٍ لتنسيق العزل، وتبديد الحرارة، والوصول للصيانة. في المناطق الزلزالية، قد يلزم تعزيز ميكانيكي إضافي وفقاً للأكواد المحلية.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1250 |
| عرض القاعدة | 320 × 320 |
| نمط فتحات التثبيت | Φ 18، 280 × 280 |
| مسافة الزحف | ≥ 900 |
| الوزن (تقريباً) | 120 kg |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
س1: أي فئة دقة مناسبة لمرحلات الحماية في محول الجهد 35kV هذا؟
اختر فئة الدقة 6P لتطبيقات الحماية. تضمن أداءً دقيقاً خلال ظروف العطل حتى الحد الأقصى للخرج المقنن البالغ 1000 فولت أمبير. استشر المصنع لمتطلبات الحمل المحددة.
س2: هل يمكن تركيب محول الراتنج الإيبوكسي هذا في المرتفعات العالية؟
نعم، مصمم للارتفاعات حتى 1000 متر فوق مستوى سطح البحر. للتركيبات التي تتجاوز هذا الارتفاع، تنطبق عوامل تخفيض القدرة ويجب تأكيد ذلك من المصنع.
س3: ما هي مستويات العزل لطراز JDZXW-35؟
مستويات العزل القياسية هي 40.5 kV للجهد المقنن، 95 kV لتحمل جهد التردد الصناعي، و200 kV لتحمل جهد النبض. تحقق من مطابقة هذه المعلمات لمتطلبات نظامك.
س4: كيف يمكن طلب نسب جهد مخصصة غير مدرجة في لوحة البيانات؟
تتطلب التكوينات المخصصة استشارة هندسية مباشرة قبل تقديم الطلب. تواصل مع الدعم الفني لدينا لتحديد نسبة الجهد ومتطلبات الدقة الدقيقة للتقييم في المصنع.
س5: هل يتوافق محول الجهد 35kV هذا مع معايير التلوث الدولية؟
نعم، مصمم لبيئات مستوى التلوث الثاني وفقاً للمعيار IEC 60815. شهادات الاختبار وتقارير الامتثال المحددة تخضع للتأكيد وقت الطلب.
س6: أين يتم تطبيق محول الجهد المغلق بالكامل JDZXW-35 عادةً؟
يُستخدم بشكل أساسي في معدات التوزيع الخارجية 35kV وشبكات توزيع الطاقة لقياس الجهد والحماية. تأكد من بقاء درجة حرارة التشغيل بين -5 و +40 درجة مئوية.
