Технические параметры

Условия эксплуатации

• Среда установки: Наружная
• Высота над уровнем моря: ≤ 1000 м
• Температура окружающей среды: от -5 °C до +40 °C
• Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90% (при +20 °C)
• Условия окружающей среды: Отсутствие коррозионно-активных газов и взрывоопасных сред; степень загрязнения II по IEC 60815

Технические данные

Установка и подключение

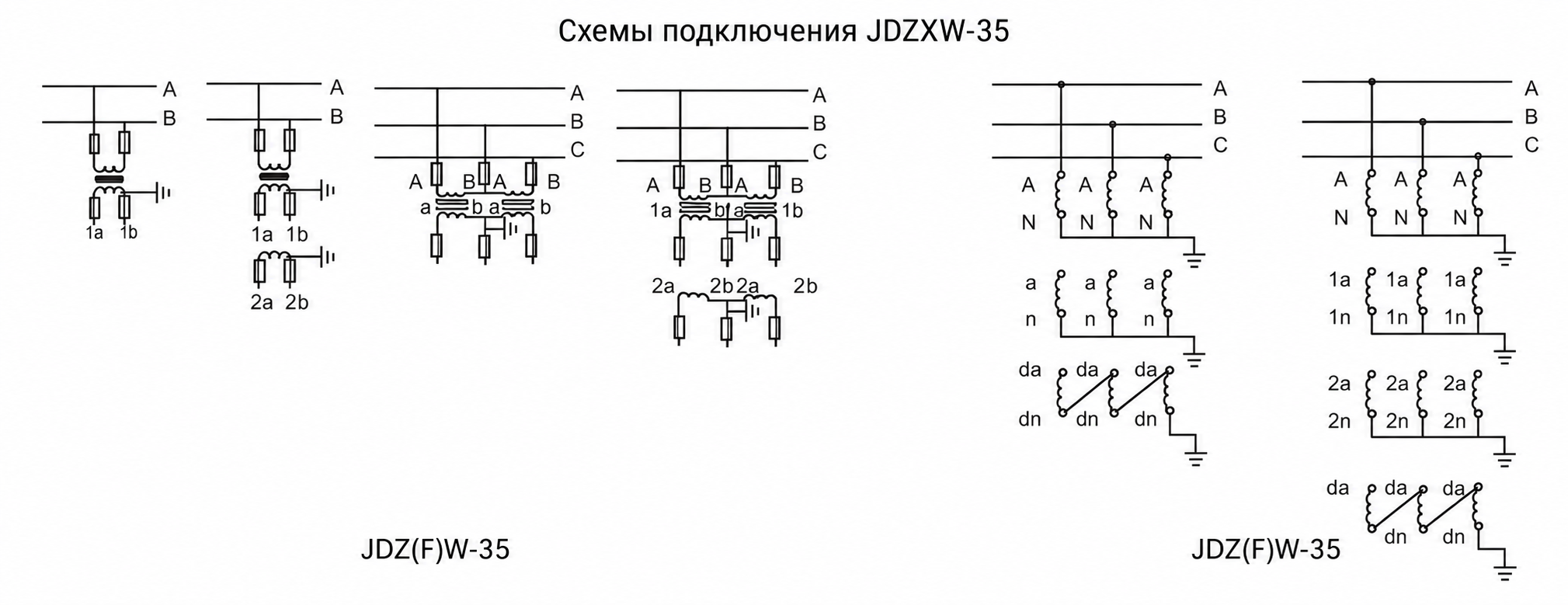

Схема подключения

Трансформатор JDZXW-35 должен быть надежно закреплен на стабильном бетонном фундаменте или стальной конструкции с использованием предусмотренных монтажных отверстий. Подключение первичной цепи обычно выполняется с помощью воздушного проводника или сборной шины, а вторичные цепи разводятся через герметичную клеммную коробку. Обеспечьте достаточные зазоры для координации изоляции, отвода тепла и доступа для обслуживания. В сейсмоопасных зонах может потребоваться дополнительное механическое усиление в соответствии с местными строительными нормами.

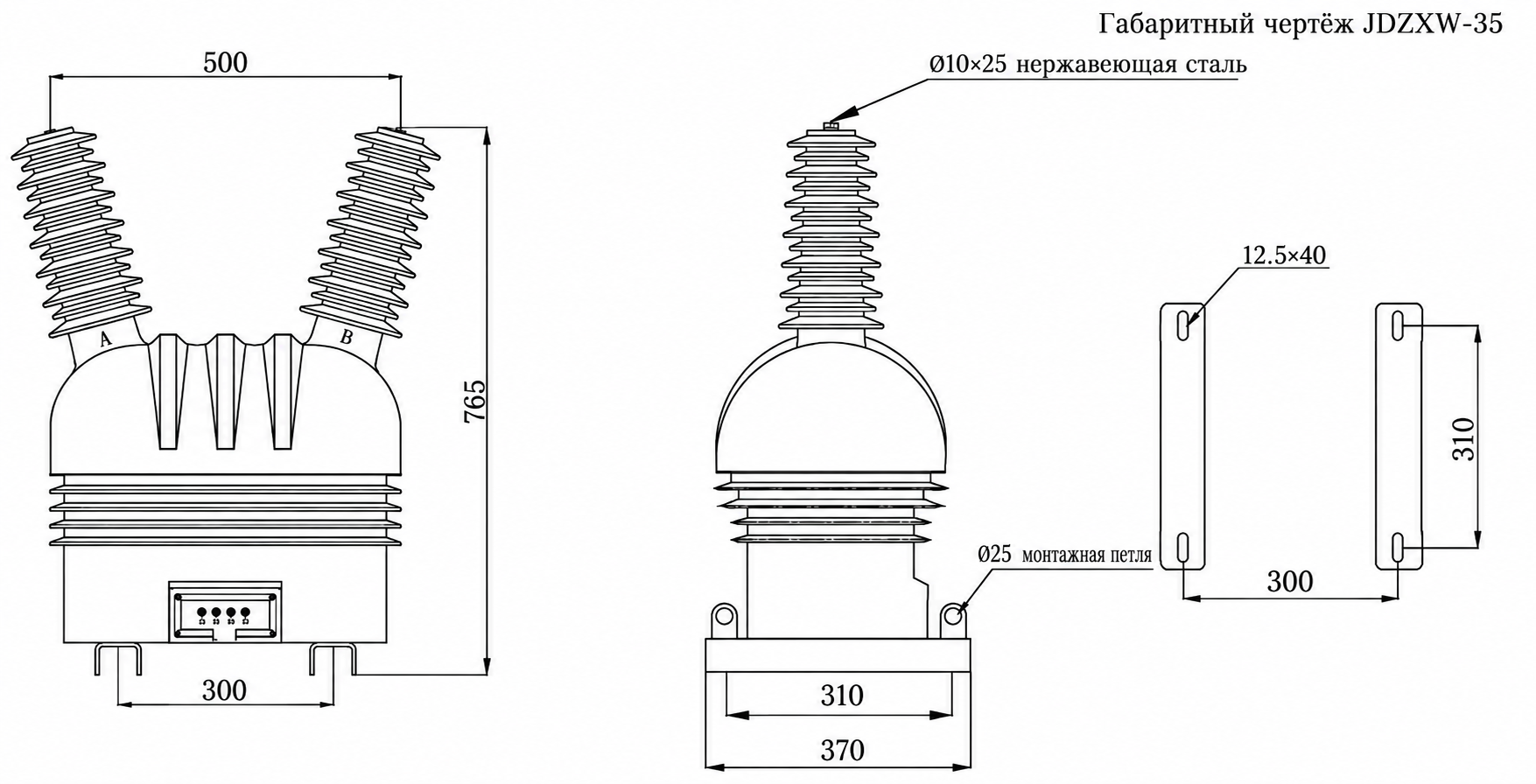

Габаритные размеры

Подбор и частые вопросы

Часто задаваемые вопросы

В1: Как правильно выбрать комбинацию классов точности JDZXW-35 (например, 0,2/6P, 0,5/6P или 0,2/0,2/6P) для моей подстанции?

Выбор зависит от функциональных требований к каждой вторичной обмотке. Первый класс точности относится к основной измерительной обмотке (100/√3 В), второй (при наличии) — ко второй измерительной обмотке, а третий — к вспомогательной обмотке защиты (100/3 В). Используйте 0,2/6P, если требуется высокоточный коммерческий учет (класс 0,2 по IEC 62053-22) и защита от замыканий на землю (класс 6P по IEC 61869-3). Выбирайте 0,5/6P для общей индикации или технического учета, где допустима погрешность ±0,5%. Вариант 0,2/0,2/6P применяйте только при необходимости двух независимых высокоточных цепей учета — что часто встречается в дублирующих системах SCADA или биллинга. Всегда проверяйте, чтобы подключенная нагрузка (например, 40 ВА для класса 0,2) не превышала номинальную выходную мощность при указанном коэффициенте мощности (cos φ = 0,8 индуктивная).

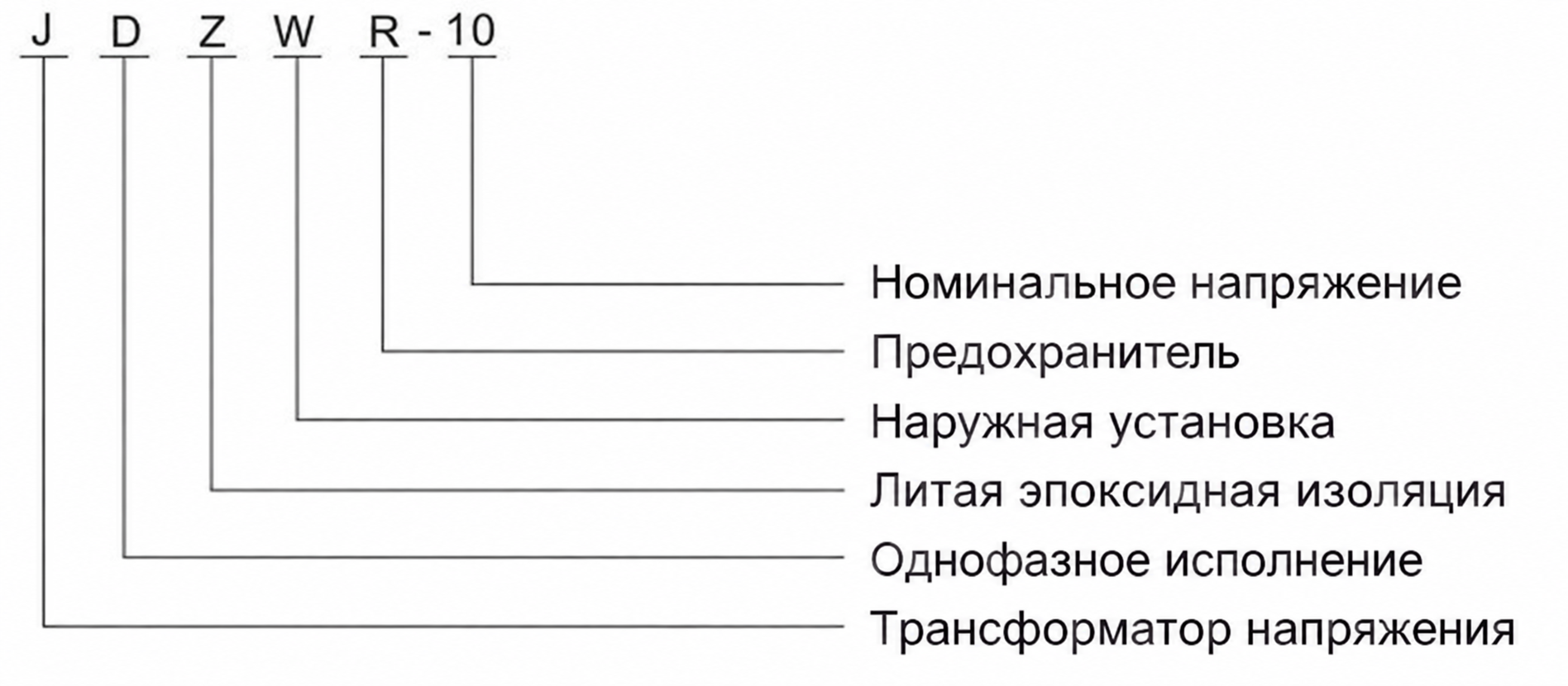

В2: Почему в JDZXW-35 предусмотрена вспомогательная обмотка (обозначается буквой «X» в коде модели) и когда обязательно указывать эту опцию?

Вспомогательная обмотка обеспечивает выходное напряжение 100/3 В специально для соединения в разомкнутый треугольник трех однофазных ТН с целью контроля напряжения нулевой последовательности (остаточного напряжения) при замыканиях на землю в сетях 35 кВ с эффективно заземленной нейтралью или заземлением через импеданс. Это критически важно для направленных реле защиты от замыканий на землю (например, 51G, 67N) и контроля изоляции. Если ваша схема релейной защиты опирается на измерение остаточного напряжения — что является стандартом для большинства сетей 35 кВ коммунальных и промышленных предприятий — вы должны заказать модель с индексом «X» (например, JDZXW-35). Ее отсутствие лишит систему возможности обнаружения замыканий на землю, что снизит безопасность и селективность.

В3: Каких основных ошибок при монтаже следует избегать при наружной установке JDZXW-35 и как они влияют на долгосрочную надежность?

Типичные ошибки включают недостаточную жесткость фундамента, малые зазоры до соседних конструкций и неправильное подключение вторичных цепей. Трансформатор необходимо монтировать на ровное, виброне нагруженное бетонное основание с использованием всех четырех анкерных болтов М16 (схема расположения 280×280 мм); ненадежный монтаж может вызвать механические напряжения, приводящие к растрескиванию смолы. Соблюдайте минимальные междуфазные и фазные зазоры до заземленных частей согласно IEC 61936 — обычно ≥400 мм для 35 кВ — для предотвращения перекрытий. Критически важно: никогда не оставляйте вторичные обмотки разомкнутыми при подаче напряжения на первичную обмотку; это вызывает насыщение магнитопровода, чрезмерные броски напряжения (>10 кВ) и возможный пробой изоляции. Всегда закорачивайте и заземляйте вторичные обмотки перед обслуживанием в соответствии с протоколами безопасности IEC 61869-3.

В4: Как правильно интерпретировать уровень изоляции «40,5/95/200 кВ» для JDZXW-35 и почему это важно для координации изоляции?

Данное обозначение определяет диэлектрическую прочность трансформатора согласно IEC 60071: Um = 40,5 кВ (наибольшее рабочее напряжение сети), LIPL = 95 кВ (амплитуда грозового импульса) и ACSD = 200 кВ (испытательное напряжение промышленной частоты во влажном состоянии в течение 1 минуты). Эти значения обеспечивают совместимость со стандартными профилями перенапряжений в сетях 35 кВ. Например, уровень LIPL 95 кВ согласуется с типичными уровнями защиты разрядников на подстанциях (~85–90 кВ), обеспечивая достаточный запас от повреждений из-за грозовых перенапряжений. Если на вашей подстанции часты коммутационные перенапряжения или она находится в зоне с высокой грозовой активностью, убедитесь, что ожидаемые перенапряжения не превышают данных номиналов; в противном случае рассмотрите усиленную изоляцию или дополнительную защиту от перенапряжений.

В5: Может ли JDZXW-35 надежно работать в условиях высокой влажности или на побережье, и какие варианты кастомизации существуют для сильного загрязнения?

Стандартный JDZXW-35 рассчитан на степень загрязнения II по IEC 60815, что подходит для сельской местности и зон с легкой промышленной нагрузкой при длине утечки ≥900 мм. Однако в прибрежных зонах (соляной туман) или тяжелых промышленных районах (токопроводящая пыль), классифицируемых как степень загрязнения III или IV, стандартной длины утечки может быть недостаточно, что создает риск перекрытий во влажных условиях. В таких случаях запрашивайте заводскую кастомизацию: доступны варианты с увеличенной длиной утечки (≥1100 мм для степени III), гидрофобным покрытием из RTV силикона или специальной трекингостойкой эпоксидной смолой. Обратите внимание, что эти модификации могут увеличить срок изготовления на 2–4 недели и стоимость изделия на 8–15%, но они необходимы для долгосрочной надежности при наружной эксплуатации.

В6: Как проверить, что подключенные измерительные и защитные нагрузки укладываются в пределы номинальной нагрузки JDZXW-35?

Рассчитайте полную нагрузку как векторную сумму всех подключенных импедансов (счетчики, реле, входы ТТ и сопротивление проводов), приведенную к базовому напряжению 100 В. Например, при использовании класса 0,2/6P (40/100 ВА) цепь учета должна потреблять ≤40 ВА при cos φ = 0,8 индуктивная, а цепь защиты — ≤100 ВА. Учитывайте потери в проводах: медный кабель сечением 2,5 мм² и длиной 50 м добавляет ~0,7 Ом сопротивления, что вносит ~7 ВА при 100 В. Превышение номинальной нагрузки увеличивает погрешности коэффициента трансформации и угла — что может привести к нарушению гарантий класса точности. Всегда выполняйте расчет нагрузки на этапе проектирования и подтверждайте его тестами с вторичной подачей тока при пусконаладке согласно Приложению D IEC 61869-3.

В7: Какие проверки при техническом обслуживании рекомендуются для JDZXW-35 и какие виды отказов должны контролировать инженеры?

Хотя трансформатор не требует обслуживания, рекомендуются периодические осмотры: ежегодно проверяйте уплотнения клеммной коробки на предмет проникновения влаги, контролируйте крутящий момент болтов на первичных выводах (обычно 35 Н·м) и осматривайте поверхность смолы на предмет УФ-деградации или следов трекинга. Раз в 5 лет проводите измерение сопротивления изоляции (≥1000 МОм при 2500 В постоянного тока) и проверку коэффициента трансформации. Ключевые признаки неисправностей включают аномальный нагрев (тепловизионный контроль >10 К выше температуры окружающей среды), повышенную погрешность коэффициента трансформации (>±0,5% для класса 0,2) или прерывистый выходной сигнал вторичной обмотки — что часто вызвано усталостью внутренних обмоток или коррозией контактов. Никогда не пытайтесь выполнить внутренний ремонт; замените блок, если диагностика указывает на деградацию магнитопровода или обмоток.

В8: Как варьируются сроки поставки и стоимость для кастомизированных конфигураций JDZXW-35 и какие существуют альтернативы при срочной потребности?

Стандартные модели JDZXW-35 (например, 0,5/6P, 80/100 ВА) обычно отгружаются в течение 4–6 недель. Кастомизация — такая как частота 60 Гц, увеличенная длина утечки или тройные обмотки точности (0,2/0,2/6P) — добавляет 2–5 недель из-за корректировки пресс-форм и расширенных испытаний. Стоимость единицы варьируется от 2800 $ (0,5/6P) до 3900 $ (0,2/0,2/6P) на условиях FOB, при этом модернизация по загрязнению добавляет ~300–500 $. При срочной необходимости рассмотрите эквивалентные модели, такие как TYD-35 (масляный, для внутренней/наружной установки) или наружные ТН ABB RESIBLOC®, но обязательно проверьте совместимость: масляные типы требуют пожарных разрывов и обслуживания, а альтернативы в литой изоляции должны соответствовать коэффициенту трансформации 35000/√3 : 100/√3 : 100/3 и классу защиты 6P. Всегда перепроверяйте соответствие IEC 61869-3, чтобы избежать проблем с интеграцией.

Часто задаваемые вопросы

Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?

Для коммерческого учета требуется класс точности 0,2. Он обеспечивает высокую точность при нагрузке до 40 ВА. Уточняйте наличие калибровки на заводе.

Q2: Можно ли эксплуатировать трансформатор в условиях высокой влажности?

Да, эксплуатация допускается при соблюдении климатических ограничений. Среднесуточная влажность не должна превышать 95%, а среднемесячная — 90% при +20 °C. Подтвердите условия площадки перед заказом.

Q3: Какой уровень изоляции у данной модели 35 кВ?

Уровень изоляции составляет 40.5/95/200 кВ. Это обеспечивает надежную работу в сетях с напряжением 35 кВ и степенью загрязнения II. Технические детали согласовываются с инженерами.

Q4: Возможны ли другие комбинации классов точности и нагрузок?

Стандартные исполнения включают классы 0.2/6P и 0.5/6P. Для нестандартных конфигураций трансформации или нагрузок требуется согласование с производителем. Отправьте техническое задание для расчета.

Q5: Какие документы подтверждают номинальные параметры перед отгрузкой?

Все параметры подтверждаются заводской табличкой и протоколом заводских испытаний. Документация предоставляется вместе с оборудованием. Запросите образец протокола у менеджера.

Q6: Для каких распределительных устройств подходит этот трансформатор?

Модель JDZXW-35 предназначена для наружной установки в распределительных устройствах 35 кВ. Степень загрязнения II по IEC 60815. Уточните габариты для компоновки ОРУ.

Q7: Ограничена ли высота установки над уровнем моря?

Стандартная эксплуатация допускается на высоте до 1000 метров над уровнем моря. Для высокогорных регионов требуется специальный расчет и модификация. Свяжитесь с нами для консультации.
