نظرة عامة
يُعد عداد JLS-33/35 صندوق قياس مدمج زيتياً للتركيب الخارجي، مصمم لأنظمة الطاقة عالية الجهد بجهد 33 كيلوفولت و35 كيلوفولت. ويجمع بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة واحدة ثلاثية الأطوار ذات مكونين، باستخدام زيت محول عالي الجودة للعزل والتبريد، مع عوازل خزفية (بورسلين) لأداء موثوق عند الجهود العالية.
يوفر هذا الجهاز قياساً دقيقاً للطاقة النشطة والراكنة، وهو مناسب للفوترة التجارية من جانب المرافق العامة ولتطبيقات التيار العالي في الصناعة. ويلتزم بالمعيار GB/T201-2006، ويدعم نسبتي جهد (33000/110 فولت و35000/100 فولت)، ويغطي تيارات حمل تتراوح بين 5 أمبير و1200 أمبير عبر نوعين مختلفين من حيث الوزن.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة الجهد | 33 كيلوفولت / 35 كيلوفولت |
| تردد النظام | 50 هرتز |
| نطاق التيار | 5 أمبير – 1200 أمبير |
| نسب الجهد | 33000/110 فولت، 35000/100 فولت |
| نوع العزل | زيتي (منغمَس بالزيت) |
| تكوين الأطوار | ثلاثي الأطوار بمكونين |
| درجة الدقة (للقياس) | 0.2 / 0.5 |
| نطاق درجة حرارة المحيط | -15°م إلى +55°م |
| الوزن (للتيار المنخفض) | 365 كغ (≤300 أمبير) |
| الوزن (للتيار العالي) | 428 كغ (400–1200 أمبير) |
| مادة العوازل | خزف (بورسلين) |
| المعيار المطبق | GB/T201-2006 |
ترميز الموديل
- J: محول أجهزة مدمج (CT + PT)
- L: نوع التركيب الخارجي
- S: تكوين ثلاثي الأطوار بمكونين
- 33/35: جهود النظام المقننة 33 كيلوفولت و35 كيلوفولت
البناء

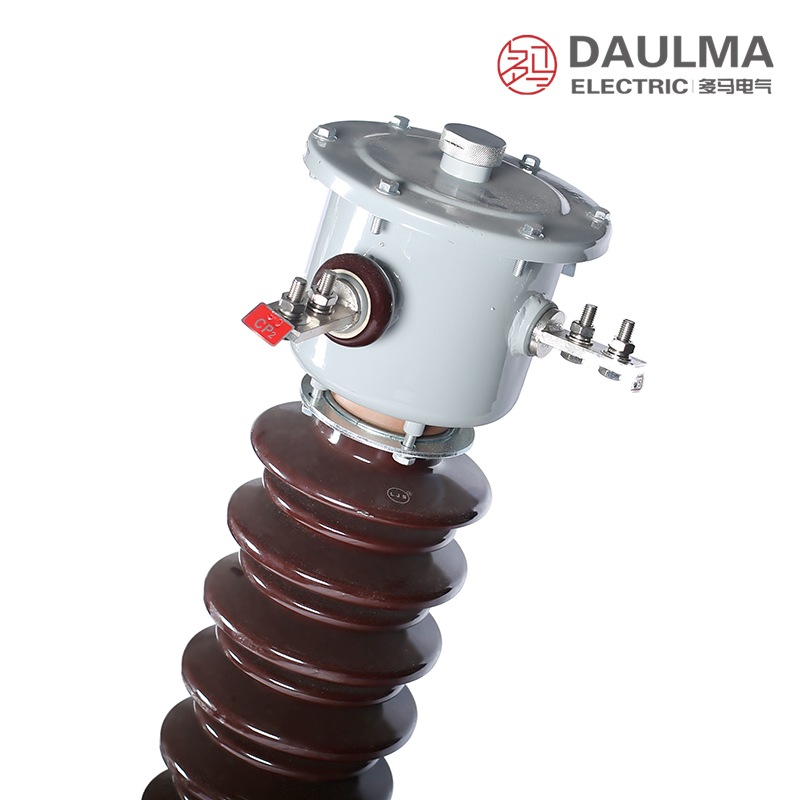

يتميز عداد JLS-33/35 ببناء زيتياً متين مع خزان مغلق مملوء بزيت محول عالي الجودة، يوفر العزل الكهربائي وتبديد الحرارة بكفاءة. وتتكامل مكونات المحول الأساسية—محولات التيار والجهد—ضمن هيكل واحد، مما يلغي الحاجة إلى وحدات CT وPT منفصلة. وتُستخدم عوازل خزفية (بورسلين) لجميع التوصيلات عالية الجهد، لضمان الموثوقية طويلة الأمد في البيئات الخارجية. ويتم توصيل الطورين A وC للقياس في التكوين الثلاثي الأطوار ذي المكونين، بينما يعمل الطور B كمرجع مشترك. وقد صُمم الغلاف للتثبيت المباشر على هياكل المحطات الفرعية الخارجية، مع توفير تجهيزات لتثبيت آمن وإنهاء الكابلات.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: محطات فرعية خارجية أو نقاط توزيع على الجانب العالي من المحولات
- درجة حرارة المحيط: -15°م إلى +55°م
- أقصى ارتفاع: ≤ 4500 م (بدون حاجة لتخفيض التحميل)
- العزل: زتي مع عوازل خزفية
- نوع الزيت: زيت محول عالي الجودة
- التوصيل بالأرض: وصّل طرف التأريض وفقًا للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يتطلب فحصًا دوريًا لمستوى الزيت وجودته
المعاملات الفنية
يُعد عداد JLS-33/35 صندوق قياس مدمج زتي للتركيب الخارجي مصمم لأنظمة 33 كيلوفولت و35 كيلوفولت. ويتميز بعزل زتي مع عوازل خزفية، ويعمل ضمن نطاق درجات حرارة من -15°م إلى +55°م، ومناسب للتركيبات حتى ارتفاع 4500 م دون تخفيض التحميل. وهو متوافق مع GB/T201-2006، ويدعم نطاق تيار من 5 أمبير إلى 1200 أمبير.
أنواع الموديلات
| المواصفة | نطاق التيار | الوزن | الأبعاد (العرض) | التطبيق |
|---|---|---|---|---|
| قياسي | 5 – 300 أمبير | 365 كغ | 1300 ± 10 مم | تطبيقات التيار المتوسط |
| ثقيل | 400 – 1200 أمبير | 428 كغ | 1530 ± 10 مم | تطبيقات صناعية عالية التيار |
بيانات محول الجهد
| الجهد المقنن (فولت) |
درجة الدقة |
القدرة المقننة (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|
| 33000/110 | 0.2 | 40 | 40.5/95/185 |
| 35000/100 | 0.5 | 60 |
بيانات محول التيار
| نسبة التيار (أمبير) |
درجة الدقة |
القدرة المقننة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0.2S | 15 | 80 × I1n | 200 × I1n | 40.5/95/185 |
| 5 – 300/5 | 0.2 | 15 | 80 × I1n | 200 × I1n | |
| 5 – 300/5 | 0.5 | 20 | 80 × I1n | 200 × I1n |
التركيب والتوصيلات

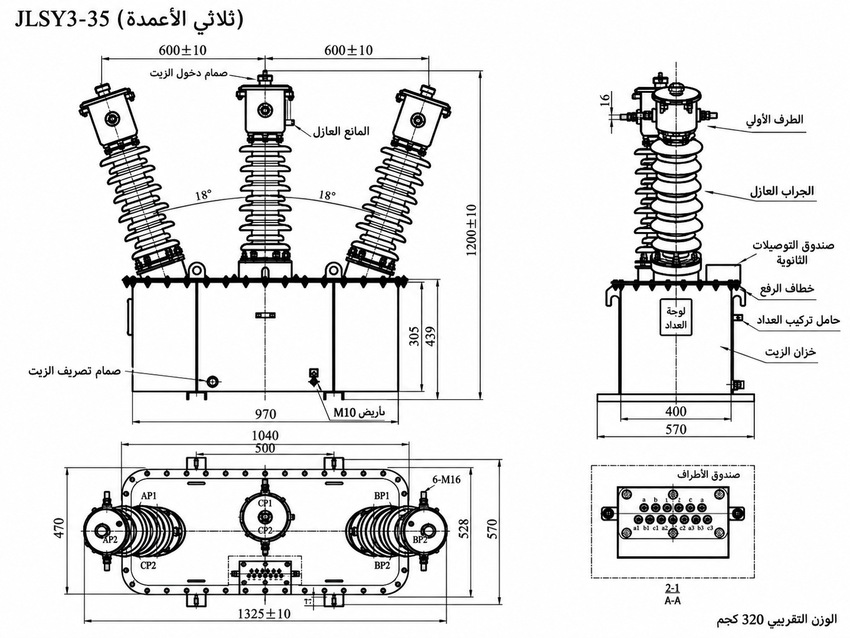

مخطط التركيب
يُصمم عداد JLS-33/35 المدمج الزتي للتثبيت على الأعمدة أو المنصات على الجانب العالي من محولات إمداد الطاقة. تأكد من توفر المسافة الآمنة والتثبيت المحكم وفقًا لمتطلبات الهيكل المحلية. يستخدم الموديل القياسي (365 كغ) ثلاثة عوازل بترتيب عمودي مركزي ومائل خارجي، بينما يتميز الموديل الثقيل (428 كغ) ببناء معزز مناسب للتطبيقات عالية التيار.

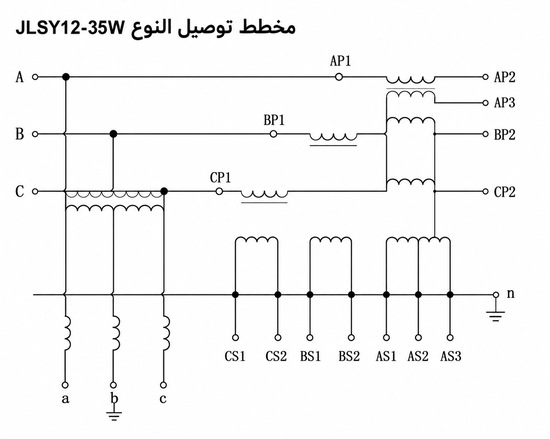

مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك المخطط المعتمد للمشروع. يحتوي الجهاز على محولات تيار (CTs) ومحولات جهد (PTs):
- تتوافق أطراف AP1/AP2/AP3 مع لفائف المحرك الأولية لمحولات الجهد (PTs).
- تتوافق أطراف CP1/CP2/CP3 مع لفائف المحرك الأولية لمحولات التيار (CTs).
- توفر أطراف الثانوي لمحولات الجهد مدخل جهد لأجهزة القياس والمراقبة.
- توفر أطراف الثانوي لمحولات التيار مدخل تيار لأجهزة قياس الطاقة النشطة والراكنة.
تحقق دائمًا من تسلسل الأطراف قبل التشغيل. ولا يجوز ترك دوائر الثانوي لمحولات التيار مفتوحة أثناء التشغيل لتجنب حدوث فولتات خطيرة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- جهد النظام: اختر JLS-33 لأنظمة 33 كيلوفولت (نسبة PT: 33000/110 فولت) أو JLS-35 لأنظمة 35 كيلوفولت (نسبة PT: 35000/100 فولت)، وكلاهما مصنّف لمستوى عزل 40.5/95/185 كيلوفولت.
- نطاق التيار: اختر الموديل وزن 365 كغ للتيارات الأولية حتى 300 أمبير، أو الموديل وزن 428 كغ للتيارات من 400 أمبير إلى 1200 أمبير.
- دقة القياس: حدّد درجة دقة CT من الفئة 0.2S للقياس التجاري عالي الدقة؛ وخيارات دقة PT هي 0.2 أو 0.5.
- تكوين الأسلاك: اختر نسبة واحدة للتطبيقات القياسية أو نسبة مزدوجة لإعدادات قياس مرنة.
- بيئة التركيب: مصمم للتثبيت الخارجي على الجانب العالي من محولات التوزيع في شبكات 33 كيلوفولت أو 35 كيلوفولت.
الأسئلة الشائعة
Q1: ما نطاق التيار المناسب لتطبيقات التيار المتوسط والصناعي؟
يتوفر موديل قياسي لنطاق 5-300 أمبير، وموديل ثقيل لنطاق 400-1200 أمبير. حدد حمل النظام الفعلي لتأكيد الموديل الأنسب مع فريقنا.
Q2: هل يمكن تركيب هذا العداد في المناطق المرتفعة؟
نعم، يمكن تركيبه حتى ارتفاع 4500 متر دون الحاجة لتخفيض التحميل. يعمل بكفاءة ضمن درجات حرارة تتراوح بين -15 و+55 درجة مئوية.
Q3: هل يتوافق المنتج مع معايير القياس الدولية والمحلية؟
المنتج متوافق مع معيار GB/T201-2006. يرجى التواصل معنا لتأكيد متطلبات المعايير المحلية المحددة لمشروعك قبل الإصدار.
Q4: ما نوع العزل المستخدم وهل يتطلب صيانة دورية؟
يعتمد على عزل زيتي عالي الجودة مع عوازل خزفية. يتطلب فحصاً دورياً لمستوى وجودة الزيت لضمان الأداء المستمر.
Q5: ما هي الأبعاد والأوزام التقريبية للموديلات المختلفة؟
يزن الموديل القياسي 365 كغ بعرض 1300 مم، بينما يزن الموديل الثقيل 428 كغ بعرض 1530 مم. تواصل معنا للحصول على رسومات الأبعاد التفصيلية.
Q6: أين يتم تركيب محولات القياس المدمجة هذه؟
تُصمم للتركيب الخارجي في المحطات الفرعية ونقاط التوزيع على الجانب العالي من المحولات. تأكد من ملاءمة الموقع لتركيب خارجي قبل الطلب.
