Обзор
Комбинированный масляный измерительный трансформатор JLS-33/35 предназначен для наружной установки в высоковольтных сетях 33 кВ и 35 кВ. Устройство объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в единый трехфазный двухкомпонентный блок, используя высококачественное трансформаторное масло для изоляции и охлаждения, а также фарфоровые вводы для надежной работы при высоком напряжении.
Это измерительное устройство обеспечивает точный учет активной и реактивной энергии, подходящий для коммерческого расчета с потребителями и промышленных применений с большими токами. Изделие соответствует стандарту GB/T201-2006 и поддерживает два коэффицициента трансформации напряжения (33000/110 В и 35000/100 В), охватывая диапазон токов нагрузки от 5 А до 1200 А в двух весовых исполнениях.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 33 кВ / 35 кВ |
| Частота сети | 50 Гц |
| Диапазон токов | 5 А – 1200 А |
| Коэффициенты трансформации напряжения | 33000/110 В, 35000/100 В |
| Тип изоляции | Масляная |
| Конфигурация фаз | Трехфазная двухкомпонентная |
| Класс точности (измерительный) | 0,2 / 0,5 |
| Диапазон температуры окружающей среды | -15°C до +55°C |
| Масса (низкий ток) | 365 кг (≤300 А) |
| Масса (высокий ток) | 428 кг (400–1200 А) |
| Материал вводов | Фарфор |
| Применимый стандарт | GB/T201-2006 |
Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (ТТ + ТН)
- L: Тип установки — наружный
- S: Трехфазная двухкомпонентная конфигурация
- 33/35: Номинальные напряжения сети 33 кВ и 35 кВ

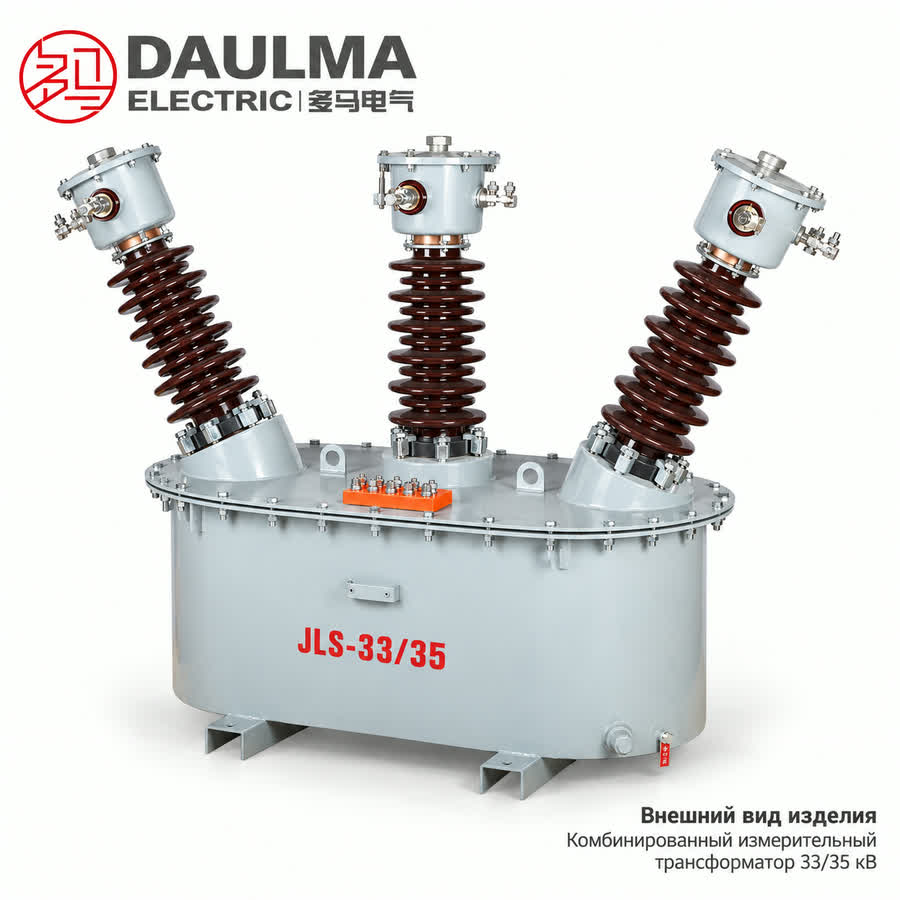

Конструкция

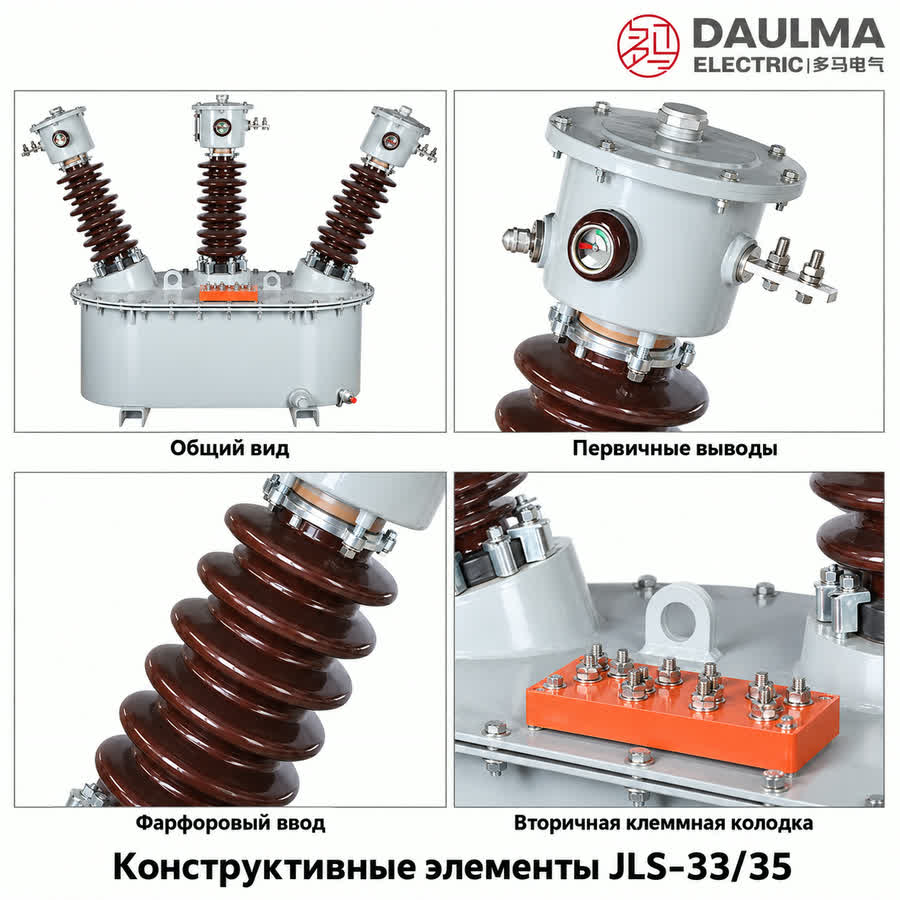

Трансформатор JLS-33/35 выполнен в прочном маслонаполненном корпусе с герметичным баком, заполненным высококачественным трансформаторным маслом, обеспечивающим как электрическую изоляцию, так и эффективный отвод тепла. Основные компоненты — трансформаторы тока и напряжения — интегрированы в один корпус, что исключает необходимость отдельных ТТ и ТН. Все высоковольтные соединения выполнены через фарфоровые вводы, гарантирующие долговечную надежность в наружных условиях эксплуатации. Трехфазная двухкомпонентная схема подключения предусматривает измерение по фазам A и C, при этом фаза B служит общей опорной. Корпус предназначен для непосредственного монтажа на конструкции наружных подстанций с возможностью надежного крепления и подключения кабелей.
Технические параметры
Условия эксплуатации
- Место установки: Наружная подстанция или распределительные точки на стороне высокого напряжения трансформатора
- Температура окружающей среды: -15°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных характеристик)
- Изоляция: Масляная с фарфоровыми вводами
- Тип масла: Высококачественное трансформаторное масло
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и стандартами учета
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
Комбинированный масляный измерительный трансформатор JLS-33/35 предназначен для наружной установки в сетях 33 кВ и 35 кВ. Он оснащен масляной изоляцией с фарфоровыми вводами, работает в диапазоне температур от -15°C до +55°C и допускает установку на высоте до 4500 м без снижения номинальных характеристик. Соответствует стандарту GB/T201-2006 и поддерживает диапазон токов от 5 А до 1200 А.
Варианты исполнения
| Характеристика | Диапазон токов | Масса | Габариты (Ш) | Применение |
|---|---|---|---|---|
| Стандартный | 5 – 300 А | 365 кг | 1300 ± 10 мм | Применения со средними токами |
| Усиленный | 400 – 1200 А | 428 кг | 1530 ± 10 мм | Промышленные применения с высокими токами |
Данные трансформатора напряжения
| Номинальное напряжение (В) |
Класс точности |
Номинальная мощность (В·А) |
Уровень изоляции (кВ) |
|---|---|---|---|
| 33000/110 | 0,2 | 40 | 40,5/95/185 |
| 35000/100 | 0,5 | 60 |
Данные трансформатора тока
| Коэффициент трансформации (А) |
Класс точности |
Номинальная мощность (В·А) |
Ток термической стойкости |
Ток электродинамической стойкости |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0,2S | 15 | 80 × I1n | 200 × I1n | 40,5/95/185 |
| 5 – 300/5 | 0,2 | 15 | 80 × I1n | 200 × I1n | |
| 5 – 300/5 | 0,5 | 20 | 80 × I1n | 200 × I1n |
Установка и подключение

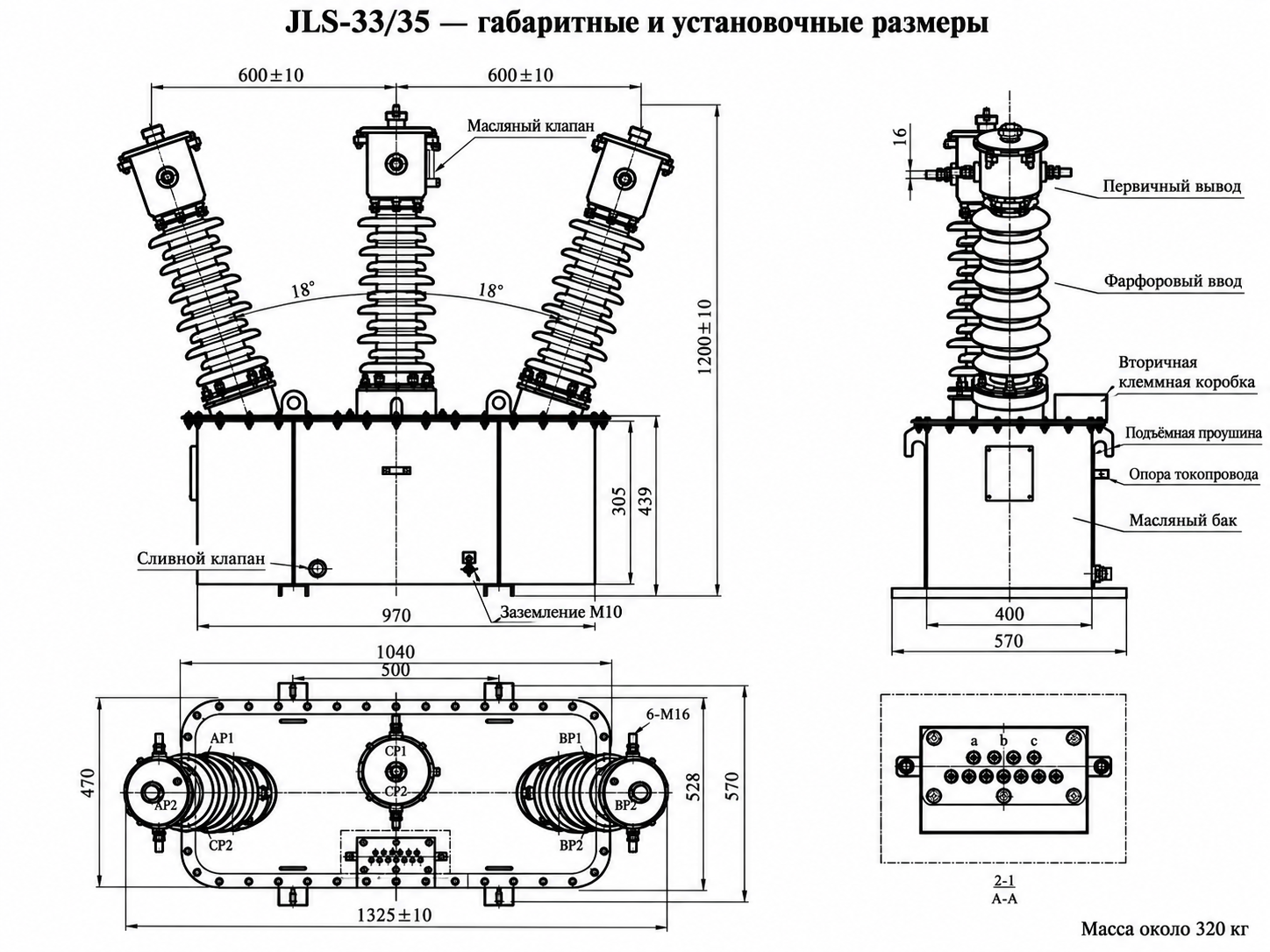

Схема монтажа
Комбинированный масляный измерительный трансформатор JLS-33/35 предназначен для установки на опоре или платформе на стороне высокого напряжения силовых трансформаторов. Обеспечьте достаточные габариты и надежное крепление в соответствии с местными требованиями к конструкциям. Стандартная версия (365 кг) использует три изолятора с центральным вертикальным и двумя внешними под углом, тогда как усиленный вариант (428 кг) имеет усиленную конструкцию, подходящую для применений с высокими токами.

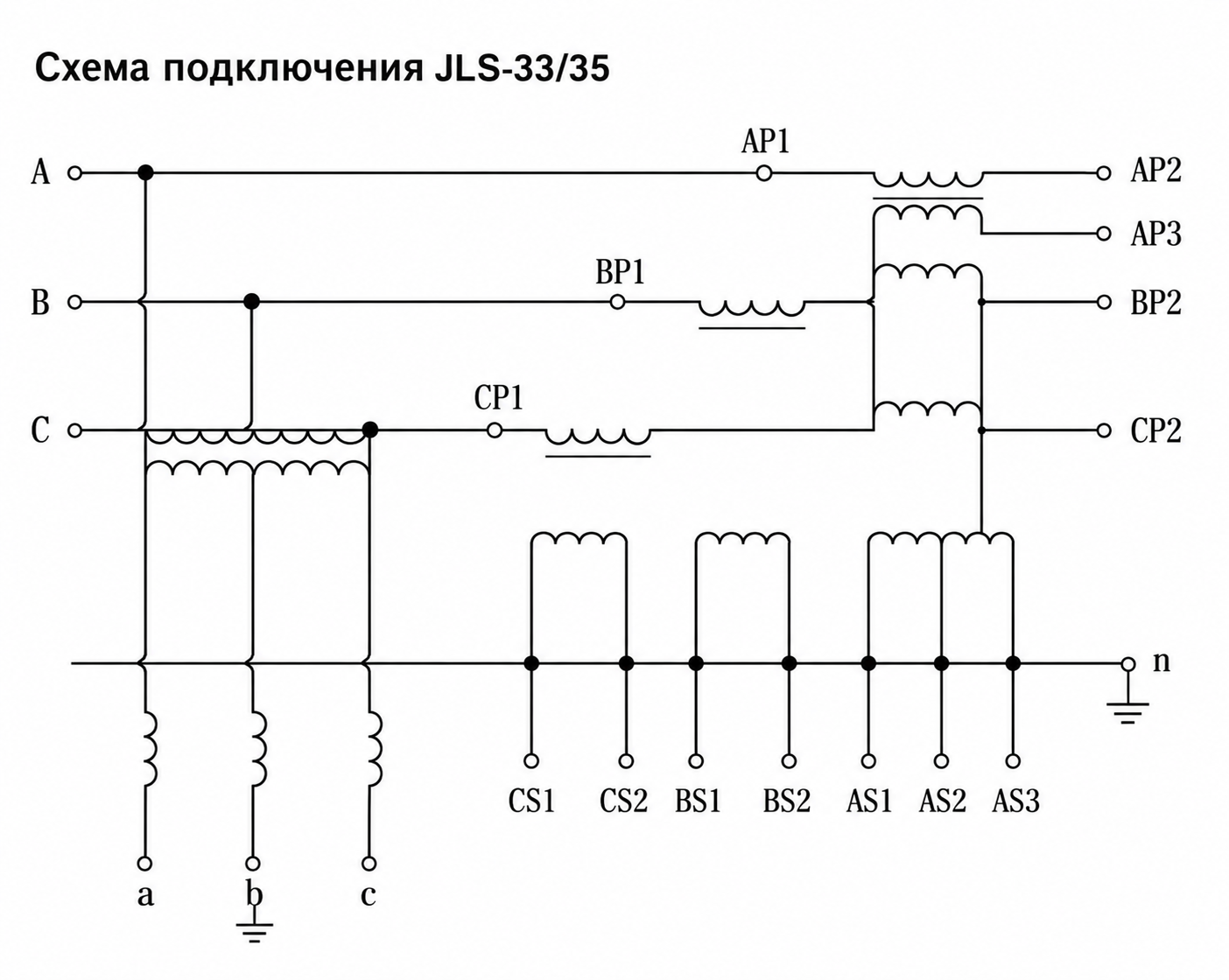

Схема подключения
Подключение должно выполняться строго по утвержденной проектной схеме. Устройство включает как трансформаторы тока (ТТ), так и трансформаторы напряжения (ТН):
- Клеммы AP1/AP2/AP3 соответствуют первичным обмоткам ТН.
- Клеммы CP1/CP2/CP3 соответствуют первичным обмоткам ТТ.
- Вторичные клеммы ТН подают напряжение на счетчики и контрольно-измерительные приборы.
- Вторичные клеммы ТТ подают ток на счетчики активной и реактивной энергии.
Перед вводом в эксплуатацию обязательно проверьте последовательность клемм. Вторичные цепи ТТ ни в коем случае не должны оставаться разомкнутыми во время работы, чтобы избежать опасных перенапряжений.
Подбор и частые вопросы
Руководство по выбору
- Напряжение сети: Выберите JLS-33 для сетей 33 кВ (коэффициент ТН 33000/110 В) или JLS-35 для сетей 35 кВ (коэффициент ТН 35000/100 В); оба варианта рассчитаны на уровень изоляции 40,5/95/185 кВ.
- Диапазон токов: Выберите модель массой 365 кг для первичных токов до 300 А или модель массой 428 кг для токов от 400 А до 1200 А.
- Класс точности измерения: Укажите класс точности ТТ 0,2S для высокоточного коммерческого учета; для ТН доступны классы точности 0,2 или 0,5.
- Схема подключения: Выберите одинарный коэффициент для стандартных применений или двойной коэффициент для гибких измерительных схем.
- Условия установки: Предназначен для наружного монтажа на стороне высокого напряжения распределительных трансформаторов в сетях 33 кВ или 35 кВ.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен масляный комбинированный измерительный трансформатор JLS-33/35?
JLS-33/35 — это наружное масляное высоковольтное измерительное устройство для сетей 33 кВ и 35 кВ. Оно объединяет трансформаторы тока и напряжения в трехфазной двухкомпонентной конструкции для точного учета активной и реактивной энергии в целях коммерческого расчета, промышленного контроля и управления энергопотреблением.
Вопрос 2: В чем разница между моделями 365 кг и 428 кг?
Модель 365 кг поддерживает первичные токи ТТ до 300 А и имеет ширину 1300 мм, что идеально для средних нагрузок. Модель 428 кг рассчитана на токи 400–1200 А, имеет увеличенную ширину 1530 мм и усиленную конструкцию, подходящую для промышленных установок с высокими токами.
Вопрос 3: Какие классы точности доступны для ТТ и ТН?
Для ТТ доступны классы точности 0,2S (для высокоточного коммерческого учета), 0,2 и 0,5. Для ТН — классы 0,2 и 0,5. Для критически важных расчетных применений рекомендуются ТТ класса 0,2S для обеспечения соответствия требованиям точности.
Вопрос 4: Какой диапазон токов поддерживает JLS-33/35?
Устройство поддерживает первичные токи ТТ от 5 А до 1200 А, разделенные на две весовые категории: 5–300 А (модель 365 кг) и 400–1200 А (модель 428 кг), охватывая широкий спектр профилей нагрузки в сетях и промышленности.
Вопрос 5: Каким стандартам соответствует JLS-33/35?
JLS-33/35 соответствует стандарту GB/T201-2006 для комбинированных измерительных трансформаторов, обеспечивая совместимость с национальными китайскими нормами для высоковольтного учета в распределительных сетях.
Вопрос 6: Какое техническое обслуживание требуется для этого масляного измерительного блока?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, периодический анализ качества масла и замену масла через сливной патрубок при необходимости. Фарфоровые вводы следует осматривать на наличие трещин или поверхностных загрязнений для сохранения диэлектрической прочности и точности измерений.
Вопрос 7: Какая информация необходима при оформлении заказа?
Укажите модель (JLS-33 или JLS-35), напряжение сети (33 кВ или 35 кВ), коэффициент ТН (33000/110 В или 35000/100 В), точный первичный ток ТТ (5–1200 А), вторичный ток ТТ (5 А), классы точности ТТ и ТН, весовое исполнение (365 кг или 428 кг), тип подключения (одинарный или двойной коэффициент), способ монтажа (наружный, на стороне ВН) и количество.
Frequently Asked Questions
Q1: Подойдет ли трансформатор JLS-33/35 для высокогорных подстанций?
Да, модель подходит для высокогорья. Трансформатор работает на высоте до 4500 м без снижения номинальных характеристик. Уточняйте требования к изоляции при заказе.
Q2: Для каких сетей и классов напряжения предназначен JLS-33?
Изделие предназначено для наружной установки в сетях 33 кВ и 35 кВ. Конструкция включает масляную изоляцию и фарфоровые вводы. Подтвердите класс напряжения для подбора.
Q3: Какие варианты исполнения доступны для диапазона токов?
Стандартное исполнение поддерживает токи от 5 до 300 А. Для диапазонов до 1200 А требуется индивидуальное проектирование. Свяжитесь с нами для расчета нестандартной конфигурации.
Q4: Как правильно выполнить заземление при наружной установке?
Заземляющий зажим подключается строго по местным нормам ПУЭ. Оборудование монтируется на открытых распределительных устройствах. Ознакомьтесь с инструкцией перед монтажом.
Q5: Каким стандартам соответствует комбинированный масляный трансформатор?
Продукция соответствует стандарту GB/T201-2006. Все обязательные заводские испытания проводятся перед отгрузкой. Запросите копии документов у менеджера для предоставления в тендер.
Q6: Требуется ли специальное обслуживание масляной изоляции?
Требуется периодический контроль уровня и качества трансформаторного масла. Эксплуатация допускается при температурах от -15°C до +55°C. Уточните регламент ТО в документации.
Q7: Где применяется комбинированный измерительный трансформатор JLS-33/35?
Оборудование применяется на открытых подстанциях и распределительных точках. Оно совмещает функции измерения в сетях 33-35 кВ. Уточните габариты шириной 1300 мм под ваш проект.
