نظرة عامة
يُعد محول الأجهزة المدمج JLS-35KV من النوع العازل بالزيت والمخصص للاستخدام الخارجي، وهو مصمم لتطبيقات القياس في أنظمة الجهد 35 كيلوفولت. يجمع هذا المحول بين محولَي جهد (VTs) أحاديَي الطور معزولَين بالكامل ومحولي تيار (CTs) داخل غلاف مغلق مملوء بالزيت، مما يوفر عزلًا كهربائيًّا قويًّا وحمايةً من العوامل البيئية.
ويقدّم المحول فئات دقة 0.2 / 0.2S لكلٍّ من نوى قياس الجهد والتيار، ما يجعله مناسبًا للقياسات التجارية الدقيقة في شبكات التوزيع الريفية، والمنشآت الصناعية، والمحطات الفرعية الخارجية المدمجة. ويتوافق الجهاز مع معايير سلسلة GB 20840 الخاصة بمحولات الأجهزة المدمجة، مما يضمن أداءً موثوقًا حتى في الظروف الخارجية القاسية.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 35 kV |
| التردد المقنّن | 50 Hz / 60 Hz |
| التكوين | 2 × محولات جهد (V/V) + 2 × محولات تيار |
| توصيل محول الجهد | V/V (مثلث مفتوح) |
| تركيب محول التيار | متسلسل في الطورين A وC |
| فئات الدقة | 0.2 / 0.2S |
| نوع العزل | عازل بالزيت، ملفات معزولة بالكامل |
| بيئة التركيب | خارجي |
| حماية من الرطوبة | حاجز معزّز على غطاء الخزان |
| المعايير المطبقة | GB 20840.4-2015, GB 20840.2-2014, GB 20840.3-2013 |
| الحماية من الصواعق | يتطلب تركيب مانع صواعق ضمن مسافة 1 متر |

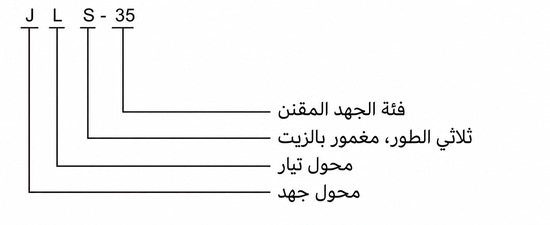

رمز التسمية للموديل
- J: محول أجهزة مدمج (جهد + تيار)
- L: رمز مكوّن محول التيار
- S: بناء عازل بالزيت (عازل سائل)
- 35: فئة الجهد (kV)

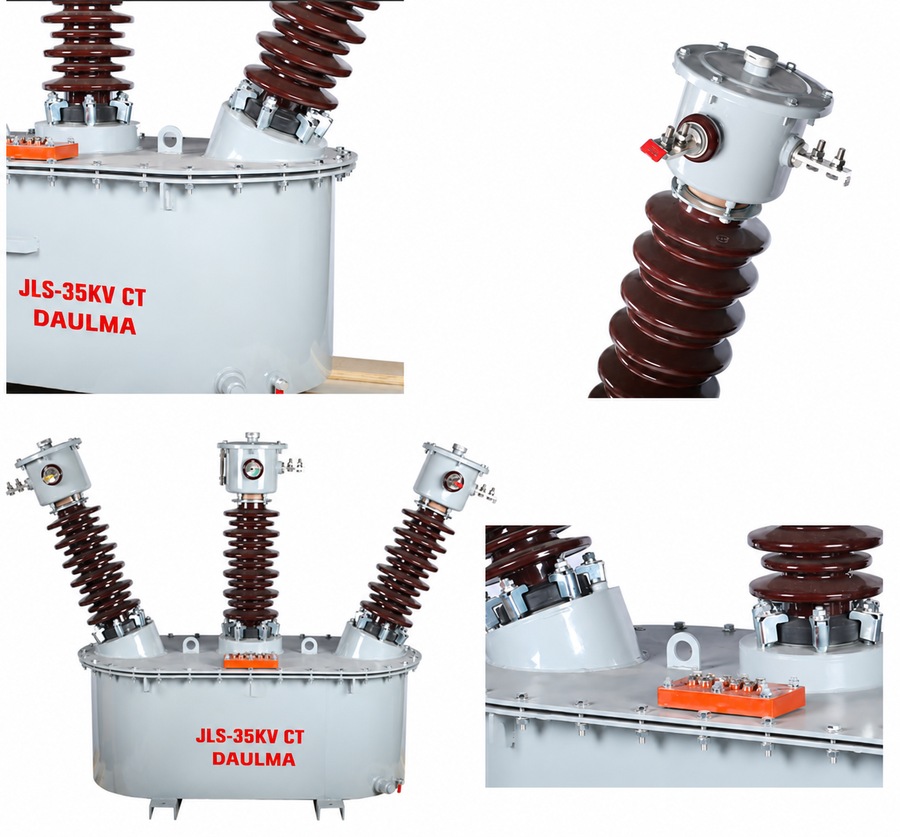

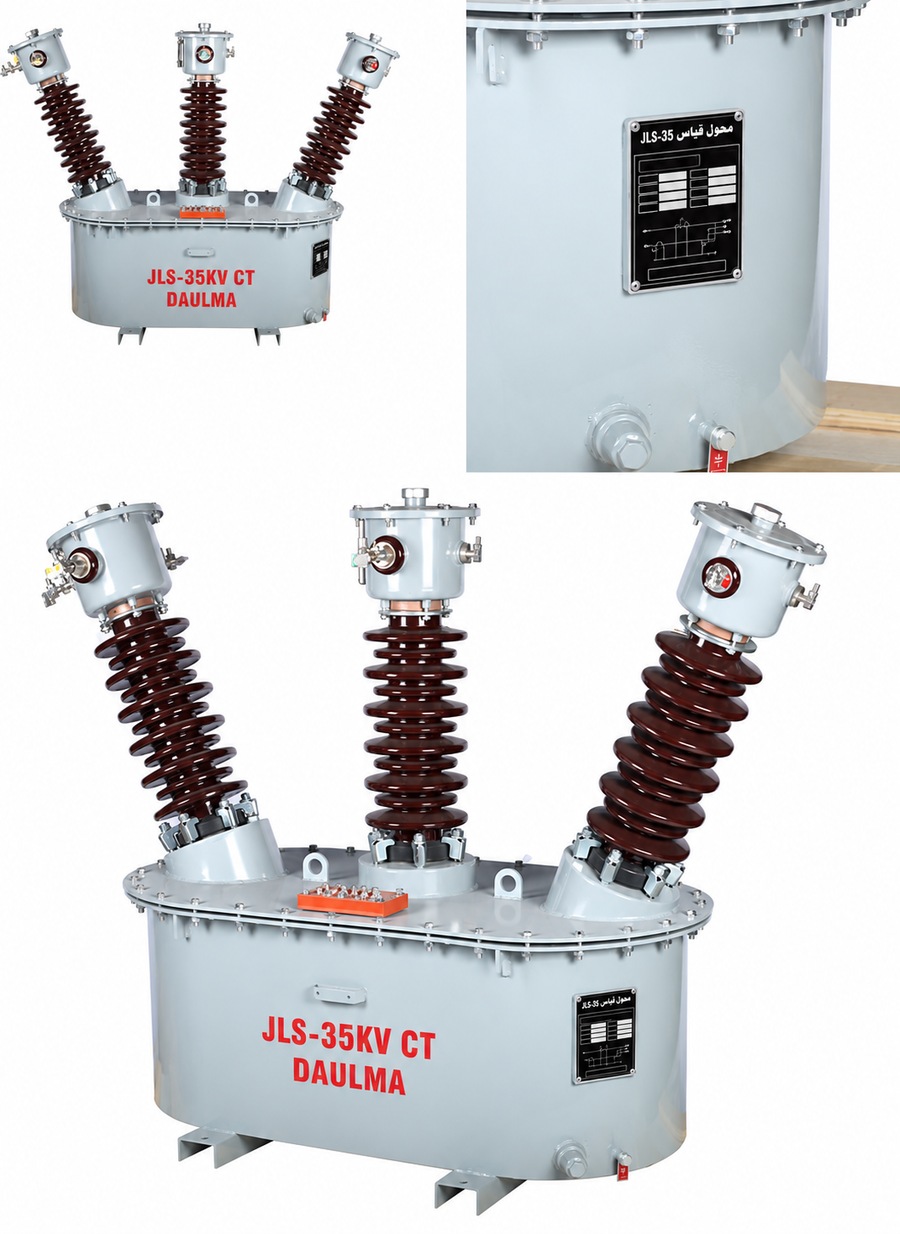

البناء
يتميز محول JLS-35 بخزان زيت مستطيل مدمج مصنوع من فولاذ عالي الجودة، ومغطى بطلاء مقاوم للتآكل ومناسب للاستخدام الخارجي. داخل الغلاف المغلق، يتم تركيب محولي جهد كهرومغناطيسيين أحاديَي الطور ومحولي تيار كهرومغناطيسيين—إما حلقيَّيْن أو ذوي قلب ملفوف—بشكل آمن على إطار داخلي. وتغمر جميع المكونات بزيت محول عالي الجودة، الذي يوفّر العزل الكهربائي، وإدارة الحرارة، والغلق البيئي.
ويحتوي الخزان على غطاء غير ملحوم مع مقابض رفع، ومؤشر مستوى الزيت، وطرف تأريض خارجي، وصمام تصريف زيت للصيانة. ويمنع الحاجز المعزّز ضد الرطوبة الموجود على غطاء الخزان دخول الرطوبة الجوية، مما يضمن موثوقية طويلة الأمد. وتخرج الأطراف الثانوية عبر عوازل، مع وضع علامات تتوافق مع اتفاقيات القطبية والتدرّج في معيار GB 20840.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي مع التعرّض المباشر للعوامل الجوية
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (تتطلب التطبيقات ذات الارتفاع الأعلى تأكيدًا هندسيًّا وربما تخفيضًا في التصنيف)
- درجة الحرارة المحيطة: −25 °C إلى +40 °C (تحافظ خصائص لزوجة الزيت والعزل على أدائها ضمن هذا النطاق)
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- مستوى التلوث: مناسب للبيئات ذات التلوث الخفيف إلى المعتدل؛ قد تتطلب المناطق شديدة التلوث عزلًا خارجيًّا معزّزًا
- الظروف الزلزالية: يجب تأكيد التركيبات في المناطق الزلزالية خلال مرحلة التصميم الهندسي
- الظروف البيئية: عدم وجود غازات أو أبخرة مسببة للتآكل تؤثر على الزيت أو مواد الخزان؛ وعدم وجود جو قابل للانفجار
المعايير الفنية
يُعد محول JLS-35 من فئة 35 كيلوفولت، وهو محول أجهزة مدمج ثلاثي الطور عازل بالزيت للاستخدام الخارجي، يجمع بين محولات الجهد والتيار في وحدة واحدة. يعمل ضمن نطاق درجات حرارة محيطة من −25 °C إلى +40 °C، ومصنّف لارتفاعات تصل إلى 1000 متر. ويتوافق الجهاز مع متطلبات المرافق القياسية لتطبيقات القياس في الشبكات الريفية، والمحطات الفرعية الخارجية، والمنشآت الصناعية، ويدعم نطاقات تيار أولي من 5 أمبير إلى 1500 أمبير.
بيانات محول الجهد
| جهد الأولي (kV) |
جهد الثانوي (V) |
فئة الدقة |
الحمل (VA) |
نوع التوصيل |
|---|---|---|---|---|
| 35 / √3 | 100 / √3 | 0.2 / 0.2S | 25 – 100 VA (لكل نواة) | V/V (وحدتان أحاديتا الطور) |
| 35 / √3 | 100 | 0.2 / 0.2S | 25 – 100 VA (لكل نواة) | مكافئ الطور إلى المحايد (تكوين V/V) |
| تتوفر نسب جهد أخرى عند الطلب وبعد التأكيد الهندسي | ||||
بيانات محول التيار
| تيار الأولي |
تيار الثانوي |
فئة الدقة |
الحمل (VA) |
موقع التركيب |
|---|---|---|---|---|
| 5 – 1500 A | 1 A / 5 A | 0.2 / 0.2S | 2.5 – 20 VA (لكل نواة) | الطوران A وC |
| تخضع مجموعات النسب والحمل المحددة للتأكيد الهندسي | ||||
التركيب والتوصيلات

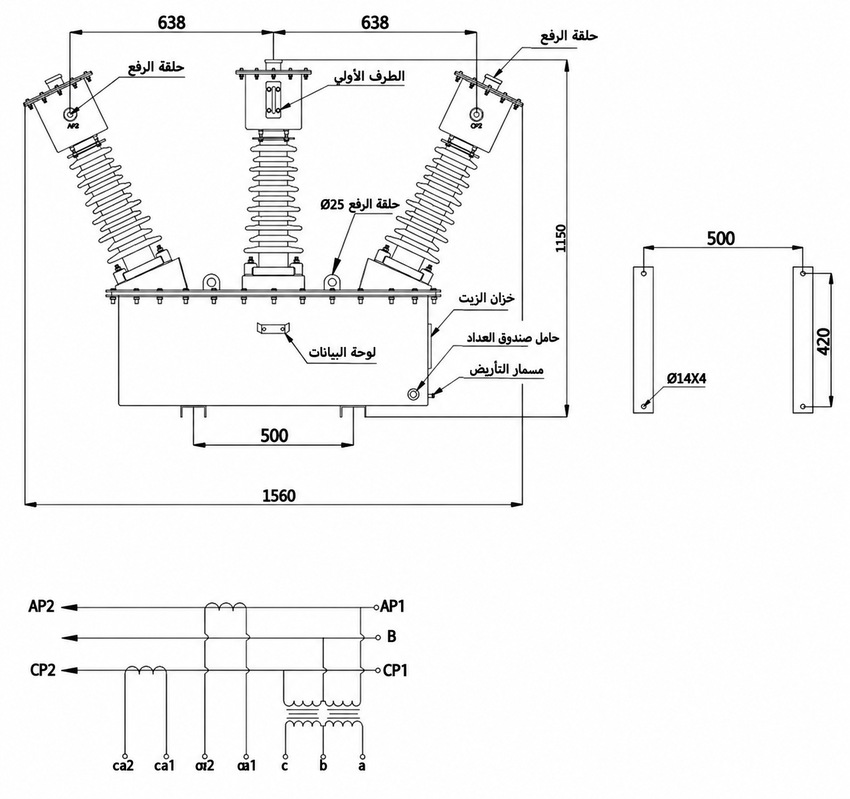

مخطط التركيب
يُصمم محول JLS-35KV للتركيب على الأعمدة أو المنصات الخارجية. يجب تثبيته بإحكام على أساس خرساني مستوٍ أو هيكل فولاذي باستخدام فتحات التركيب المتوفرة. تأكد من المحاذاة الصحيحة لأطراف الدائرة الأولية والثانوية أثناء التركيب لتسهيل التوصيلات الآمنة والموثوقة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة الجهد استنادًا إلى جهد النظام الاسمي 35 كيلوفولت بين الطورين وجهد الثانوي المطلوب (عادةً 100 فولت أو 100 / √3 فولت) لمعدات القياس.
- اختر نسب محولات التيار بحيث تستوعب أقصى تيار حمل متوقع، مع هامش يغطي حالات الحمل الزائد ونمو الحمل المستقبلي.
- حدّد فئة الدقة كـ 0.2 أو 0.2S حسب متطلبات القياس التجاري؛ حيث توفر فئة 0.2S دقة أعلى عند التيارات المنخفضة وفقًا لمعايير المرافق.
- احسب الحمل الكلي المتصل من العدادات، وأجهزة التحويل، ومقاومة الأسلاك، ثم اختر حملًا مُقنّنًا يوفّر هامشًا كافيًا للحفاظ على الامتثال لدقة القياس.
- تأكد من أن التصنيفات البيئية القياسية تتماشى مع ظروف الموقع؛ واطلب تكوينات خاصة للمناطق ذات الارتفاع العالي، أو درجات الحرارة القصوى، أو التلوث الشديد.
الأسئلة الشائعة
س1: هل يمكن استخدام محول JLS-35 في المناطق المرتفعة؟
يُصمم المحول للارتفاعات حتى 1000 متر فوق سطح البحر. للتطبيقات في ارتفاعات أعلى، يتطلب الأمر تأكيدًا هندسيًّا وربما تخفيضًا في التصنيف. تواصل معنا لمراجعة التفاصيل.
س2: ما نطاق درجات الحرارة المسموح لتشغيل هذا المحول؟
يعمل الجهاز بكفاءة ضمن نطاق −25 إلى +40 درجة مئوية. تحافظ خصائص لزوجة الزيت والعزل على أدائها ضمن هذا النطاق. يرجى تأكيد بيئة التركيب عند الطلب.
س3: هل تتوفر خيارات مخصصة لتيار أولي مختلف؟
يدعم المحول نطاقات تيار أولي من 5 إلى 1500 أمبير. يمكن تخصيص نسب التحويل حسب متطلبات المشروع. أرسل المواصفات الفنية للتأكيد من المصنع.
س4: ما فئة الدقة المناسبة لأغراض القياس؟
تُحدد فئة الدقة بناءً على الحمل الثانوي وتطبيق القياس. تتوفر فئات دقة قياسية حسب متطلبات الشبكة. راجع ورقة البيانات أو تواصل مع المهندسين للتخصيص.
س5: كيف يتم توفير الوثائق الفنية وشهادات المعايرة؟
تُجهز الوثائق الفنية وشهادات المعايرة وفقًا لمواصفات العقد والمعايير المتفق عليها. يُرجى تحديد متطلبات الشهادات عند تقديم الطلب.
س6: أين يُطبق محول الأجهزة المدمج JLS-35؟
يُستخدم المحول في تطبيقات القياس للشبكات الريفية والمحطات الفرعية الخارجية والمنشآت الصناعية. يجمع بين محولات الجهد والتيار في وحدة واحدة عازلة بالزيت.
