Обзор
Комбинированный измерительный трансформатор JLS-35KV — это маслонаполненное трехфазное устройство для наружной установки, предназначенное для учета электроэнергии в сетях класса напряжения 35 кВ. В герметичном маслонаполненном корпусе интегрированы два однофазных полностью изолированных трансформатора напряжения (ТН) и два трансформатора тока (ТТ), обеспечивающих надежную электрическую изоляцию и защиту от внешних воздействий.
Трансформатор обеспечивает классы точности 0.2 / 0.2S как для цепей напряжения, так и для цепей тока, что позволяет использовать его для коммерческого учета электроэнергии в сельских распределительных сетях, промышленных объектах и компактных наружных подстанциях. Устройство соответствует стандартам серии GB 20840 для комбинированных измерительных трансформаторов и гарантирует стабильную работу в суровых условиях эксплуатации на открытом воздухе.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Конфигурация | 2 × ТН (V/V) + 2 × ТТ |
| Схема соединения трансформаторов напряжения | V/V (разомкнутый треугольник) |
| Установка трансформаторов тока | Последовательно в фазах A и C |
| Классы точности | 0.2 / 0.2S |
| Тип изоляции | Масляная, обмотки полностью изолированы |
| Условия установки | Наружная |
| Защита от влаги | Повышенный барьер на крышке бака |
| Применимые стандарты | GB 20840.4-2015, GB 20840.2-2014, GB 20840.3-2013 |
| Молниезащита | Разрядник должен устанавливаться в пределах 1 м |

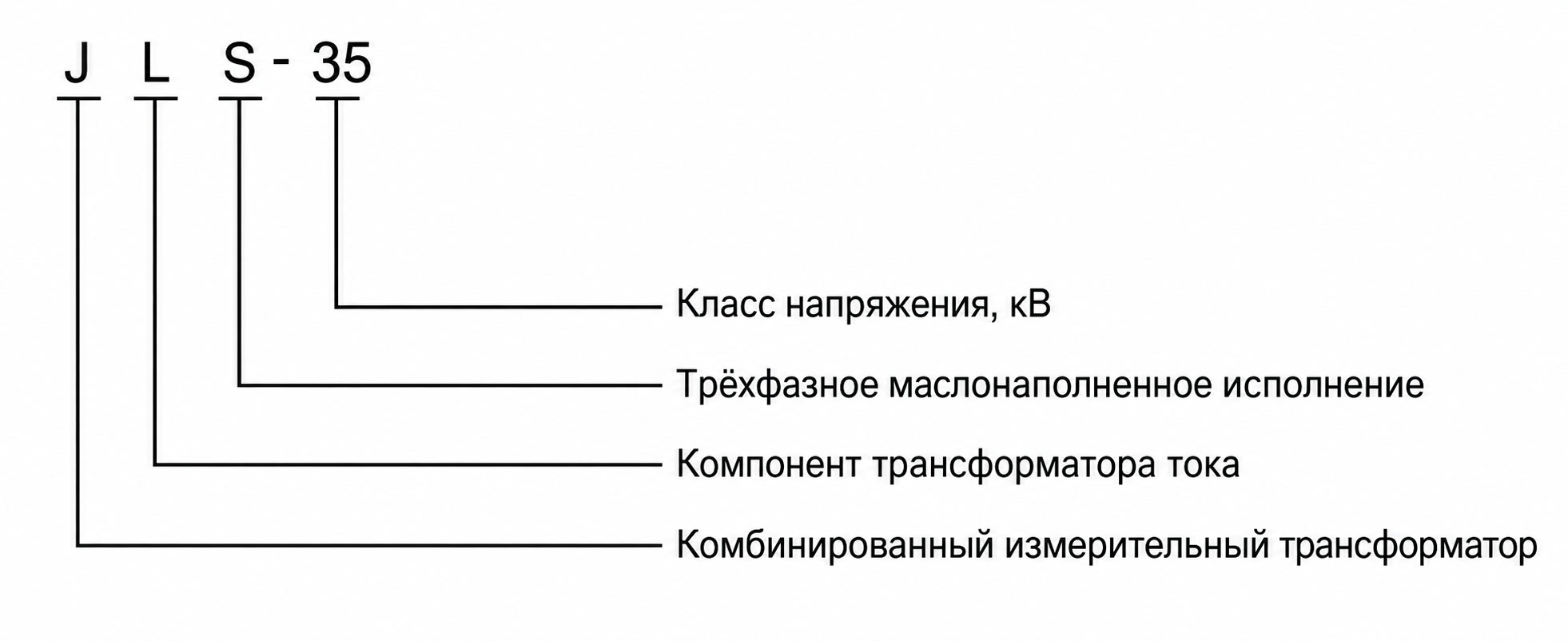

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (напряжение + ток)
- L: Обозначение компонента трансформатора тока
- S: Масляное исполнение (жидкостная изоляция)
- 35: Класс напряжения (кВ)
Конструкция
Трансформатор JLS-35 выполнен в компактном прямоугольном масляном баке из высококачественной стали с атмосферостойким коррозионностойким покрытием, пригодным для эксплуатации на открытом воздухе. Внутри герметичного корпуса на внутренней раме надежно закреплены два однофазных электромагнитных трансформатора напряжения и два электромагнитных трансформатора тока — кольцевого или стержневого типа. Все компоненты погружены в высококачественное трансформаторное масло, обеспечивающее диэлектрическую изоляцию, теплоотвод и герметизацию от внешней среды.
Бак оснащен цельной крышкой с монтажными проушинами, смотровым стеклом уровня масла, внешним заземляющим зажимом и сливным клапаном для технического обслуживания. Повышенный барьер против проникновения влаги на крышке бака предотвращает попадание атмосферной влаги, обеспечивая долгосрочную надежность. Вторичные выводы проходят через изолированные проходные изоляторы с маркировкой, соответствующей требованиям стандартов GB 20840 по полярности и чередованию фаз.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка с прямым воздействием атмосферных факторов
- Высота над уровнем моря: Не более 1000 м (для больших высот требуется инженерное подтверждение и возможное снижение номинальных параметров)
- Температура окружающей среды: −25 °C до +40 °C (вязкость масла и свойства изоляции сохраняются в этом диапазоне)
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90%
- Степень загрязнения: Подходит для условий слабого и умеренного загрязнения; в условиях сильного загрязнения может потребоваться усиленная внешняя изоляция
- Сейсмические условия: Установка в сейсмоопасных зонах должна быть подтверждена на этапе инженерного проектирования
- Окружающая среда: Отсутствие коррозионных газов или паров, разрушающих масло или материалы бака; отсутствие взрывоопасной атмосферы
Технические параметры
Трансформатор JLS-35 относится к классу 35 кВ, предназначен для наружной установки, масляного типа, трехфазный, комбинированный (ТН + ТТ в одном корпусе). Рабочий диапазон температуры окружающей среды — от −25 °C до +40 °C, допустимая высота установки — до 1000 м над уровнем моря. Устройство соответствует стандартным требованиям энергосистем для учета в сельских сетях, наружных подстанциях и промышленных объектах, поддерживает диапазон первичных токов от 5 А до 1500 А.
Данные трансформатора напряжения
| Первичное напряжение (кВ) |
Вторичное напряжение (В) |
Класс точности |
Нагрузка (ВА) |
Тип соединения |
|---|---|---|---|---|
| 35 / √3 | 100 / √3 | 0.2 / 0.2S | 25 – 100 ВА (на обмотку) | V/V (два однофазных устройства) |
| 35 / √3 | 100 | 0.2 / 0.2S | 25 – 100 ВА (на обмотку) | Эквивалент фаза–нейтраль (конфигурация V/V) |
| Другие коэффициенты трансформации доступны по запросу и после инженерного подтверждения | ||||
Данные трансформатора тока
| Первичный ток |
Вторичный ток |
Класс точности |
Нагрузка (ВА) |
Место установки |
|---|---|---|---|---|
| 5 – 1500 А | 1 А / 5 А | 0.2 / 0.2S | 2.5 – 20 ВА (на обмотку) | Фазы A и C |
| Конкретные сочетания коэффициентов трансформации и нагрузок подлежат инженерному подтверждению | ||||
Установка и подключение

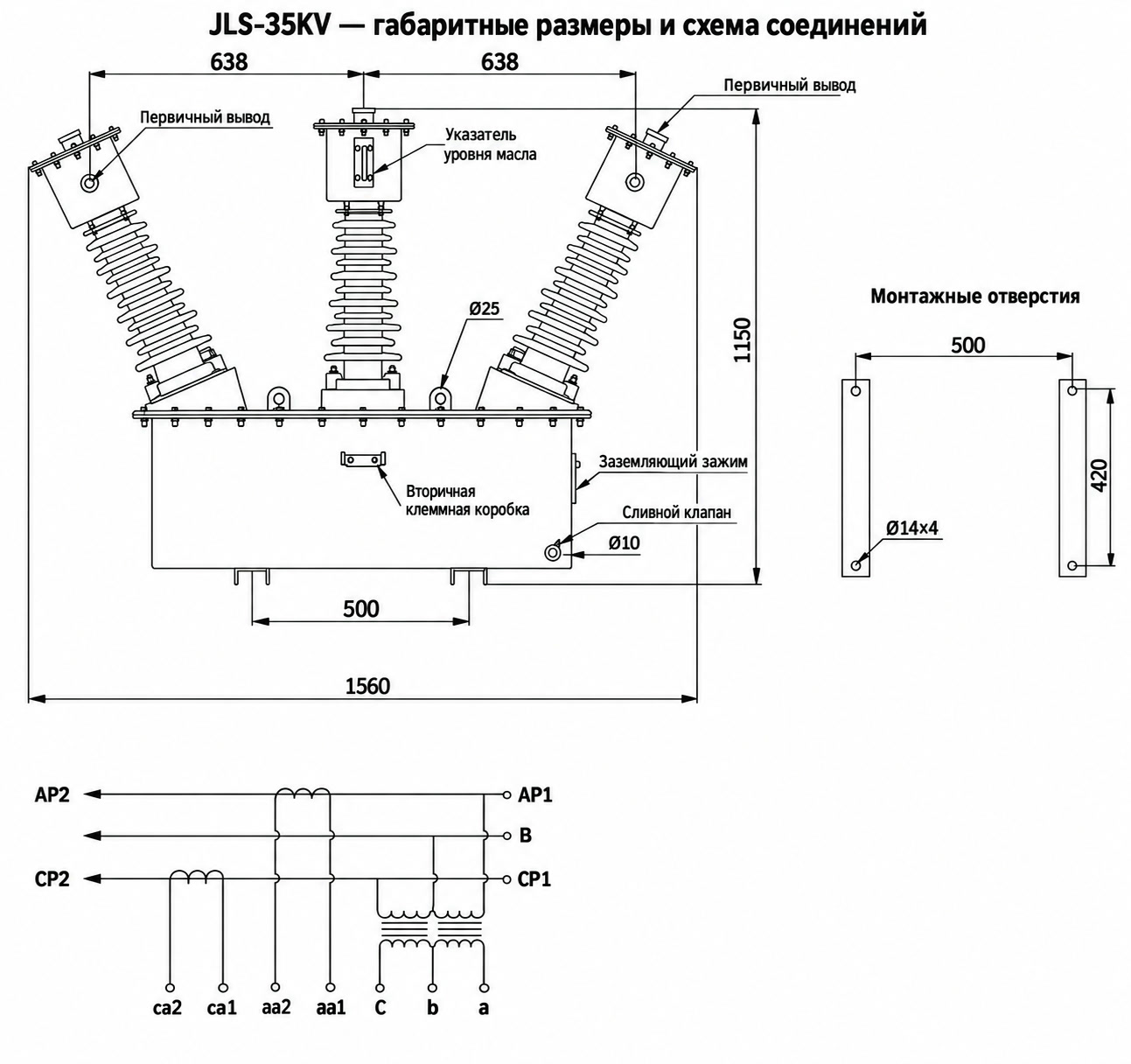

Схема установки
Трансформатор JLS-35KV предназначен для монтажа на опоре или платформе на открытом воздухе. Он должен быть надежно закреплен на ровном бетонном фундаменте или металлической конструкции с использованием предусмотренных монтажных отверстий. При установке обеспечьте правильное выравнивание первичных и вторичных выводов для безопасного и надежного подключения.
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации напряжения исходя из номинального линейного напряжения сети 35 кВ и требуемого вторичного напряжения (обычно 100 В или 100 / √3 В) для приборов учета.
- Подберите коэффициенты трансформации тока с учетом максимального ожидаемого тока нагрузки, предусмотрев запас на перегрузки и будущий рост нагрузки.
- Укажите класс точности 0.2 или 0.2S в зависимости от требований к коммерческому учету: класс 0.2S обеспечивает повышенную точность при малых токах нагрузки согласно нормативам энергосбытовых организаций.
- Рассчитайте суммарную нагрузку ( burden ) от приборов учета, преобразователей и сопротивления проводов, затем выберите номинальную нагрузку с достаточным запасом для соблюдения требований по точности.
- Убедитесь, что стандартные условия окружающей среды соответствуют условиям на месте установки; для районов с большой высотой над уровнем моря, экстремальными температурами или сильным загрязнением запрашивайте специальные исполнения.
Часто задаваемые вопросы
В1: Какой коэффициент трансформации напряжения выбрать для сети 35 кВ?
Для сети с линейным напряжением 35 кВ типичное вторичное напряжение составляет 100 В (для линейных соединений) или 100 / √3 В (для фаза–земля). Уточните требования вашего оборудования учета перед окончательным выбором коэффициента.
В2: Как определить правильный коэффициент трансформации тока?
Выбирайте по максимальному длительно допустимому току нагрузки, обеспечивая запас на кратковременные перегрузки и ожидаемый рост нагрузки в будущем. Номинальный первичный ток должен исключать насыщение сердечника в нормальных режимах работы.
В3: Когда следует выбирать класс точности 0.2S вместо 0.2?
Используйте класс 0.2S, если требуется высокая точность при малых токах нагрузки (например, ниже 20% от номинального тока) — это характерно для коммерческого учета, регулируемого строгими нормативами энергосбытовых организаций.
В4: Как рассчитывается нагрузка (burden) и почему это важно?
Нагрузка — это суммарное сопротивление всех подключенных устройств (приборов учета, реле, проводов), выраженное в вольт-амперах (ВА). Точный расчет гарантирует работу трансформатора в пределах заявленного класса точности; всегда выбирайте номинальную нагрузку выше рассчитанной суммы.
В5: Доступны ли специальные версии для суровых условий эксплуатации?
Да. Доступны варианты с усиленным покрытием бака, альтернативными материалами и модифицированной конструкцией для условий большой высоты, экстремальных температур или сильного загрязнения. Указывайте условия окружающей среды при оформлении заказа.
В6: Можно ли добавить дополнительные вторичные обмотки на будущее?
Да. Дополнительные вторичные обмотки — для учета, защиты или резервного/вспомогательного использования — могут быть установлены на заводе по запросу для обеспечения будущей расширяемости или резервирования.
Часто задаваемые вопросы
Q1: Можно ли установить JLS-35KV на высоте более 1000 метров?
Установка возможна, но требует инженерного подтверждения. Стандартная модель рассчитана на высоту до 1000 метров над уровнем моря. Для больших высот свяжитесь с нами для расчета снижения номинальных параметров.
Q2: Почему нельзя использовать трансформатор в агрессивных средах?
Коррозионные газы и пары разрушают материалы бака и масло. Устройство не предназначено для работы в такой атмосфере или во взрывоопасных смесях. Уточните условия окружающей среды перед заказом.
Q3: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний на заводе. Точный перечень тестов и протоколы предоставляются по запросу. Запросите актуальный чек-лист у вашего менеджера.
Q4: Как влияет температура на свойства изоляции трансформатора?
Трансформатор сохраняет свойства изоляции в диапазоне от −25 °C до +40 °C. В этих пределах также поддерживается оптимальная вязкость масла. Убедитесь, что климат объекта соответствует данному диапазону.
Q5: Для каких объектов применяется трансформатор JLS-35KV 35 кВ?
Устройство используется для учета электроэнергии в сельских сетях и на открытых подстанциях. Это трехфазный комбинированный трансформатор наружной установки. Запросите опросный лист для подбора под ваш проект.
Q6: Нужно ли согласовывать установку в сейсмоопасных зонах?
Да, установка в таких зонах требует обязательного подтверждения. Базовая комплектация не имеет стандартного сейсмостойкого исполнения. Свяжитесь с техническим отделом для расчета модификации.
