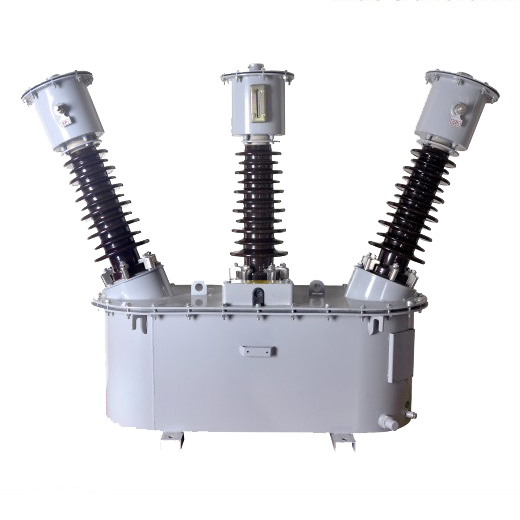

المحول المدمج الخارجي JLS-35 المغمور بالزيت، والمعروف أيضًا باسم خزان القياس عالي الجهد، هو جهاز قياس طاقة خارجي متكامل مصمم لأنظمة التيار المتردد بتردد 50–60 هرتز وجهد مصنّف يصل إلى 35 كيلوفولت. يجمع هذا المحول بين محولَي جهد (PT) أحاديَي الطور معزولَين بالكامل ومحولَي تيار (CT)، موصولَين على توصيل ثلاثي الأطوار بنمط V/V، حيث يُوصَل محولا التيار على التوالي في الطورين A وC. ويوفّر هذا الجهاز قياسًا دقيقًا للتيار والجهد والطاقة الكهربائية، مما يجعله مثاليًّا لشبكات الطاقة الريفية والمحطات الفرعية الخارجية والمحطات الصغيرة والتطبيقات الصناعية.
ويتميز JLS-35 بتصميم خزان زيت مدمج مربع الشكل، ويشمل جهازًا مضادًّا للرطوبة على غطاء الخزان لمنع دخول الرطوبة الخارجية، ما يطيل عمر الخدمة بشكل ملحوظ. كما يقدّم سعة أكبر وحجماً أصغر ووزناً أخف مقارنة بالموديلات السابقة، مما يبسّط عمليات التركيب والصيانة. ومن أبرز ميزات الموثوقية فيه: مؤشر مستوى الزيت، البرغي المؤرض، صمام تصريف الزيت، وحلقتا رفع على غطاء الخزان غير الملحوم لضمان التعامل الآمن.
البناء
يجمع محول JLS-35 بين محولَي جهد أحاديَي الطور من النوع الكهرومغناطيسي (PT) ومحولَي تيار (CT)، مثبتَين بإحكام على لوحة القطب الخاصة بخزان الزيت. وتُسمّى الأطراف الأولية لمحولات التيار بـ P1 وP2، بينما تُسمّى الأطراف الثانوية بـ S1 وS2. أما بالنسبة لمحولات الجهد، فتُسمّى الأطراف الأولية A وX، والأطراف الثانوية a وx (أو da وdx للفتلات المساعدة، إن وُجدت). ويجب الانتباه إلى القطبية الصحيحة أثناء التوصيل لضمان دقة القياس. ويتم ملء المحول بزيت عازل وختمه لمنع التلوث. يجب دائمًا فصل التغذية وأرضة الوحدة قبل أي فحص أو صيانة. ولا يجوز تشغيله دون حماية صاعقة مناسبة—يجب تركيب مقاطع أكسيد الزنك على بعد لا يتجاوز مترًا واحدًا من الوحدة.

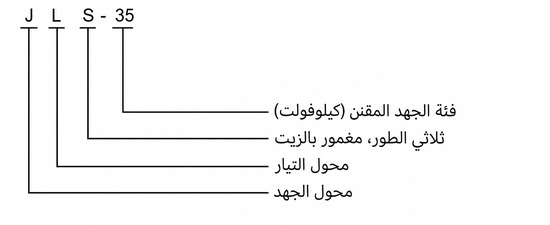

رمز التعيين:
- J: محول جهد
- L: محول تيار
- S: ثلاثي الأطوار، نوع مغمور بالزيت
- 35: فئة الجهد المصنّف (كيلوفولت)
المعطيات التقنية
ظروف التشغيل
- يتوافق خزان القياس مع معيار GB20840.4-2015 الخاص بالمحولات المدمجة.
- يتوافق محول التيار مع الأحكام المنصوص عليها في المعيارين GB20840.2-2014 وGB20840.1-2010.
- يتوافق محول الجهد مع المعايير الواردة في GB20840.3-2013 وGB20840.1-2010.
- يجب تركيب مقاطع أكسيد الزنك على بعد لا يتجاوز مترًا واحدًا من موقع التركيب لضمان حماية فعالة من الصواعق.
المعايير الفنية
| المعامل | القيمة |
|---|---|
| جهد النظام المصنّف | 35 كيلوفولت |
| تردد النظام | 50–60 هرتز |
| نسبة محول الجهد | 35,000 / √3 : 100 / √3 فولت (قياسي) |
| نسبة محول التيار | قابلة للتخصيص (مثل 100/5، 200/5، 300/5 أمبير) |
| درجة الدقة (محول التيار) | 0.2S |
| درجة الدقة (محول الجهد) | 0.2 |
| وسط العزل | زيت عازل معدني |
| تكوين التوصيل | ثلاثي الأطوار بنمط V/V (محولا جهد + محولا تيار) |
التركيب والتوصيلات

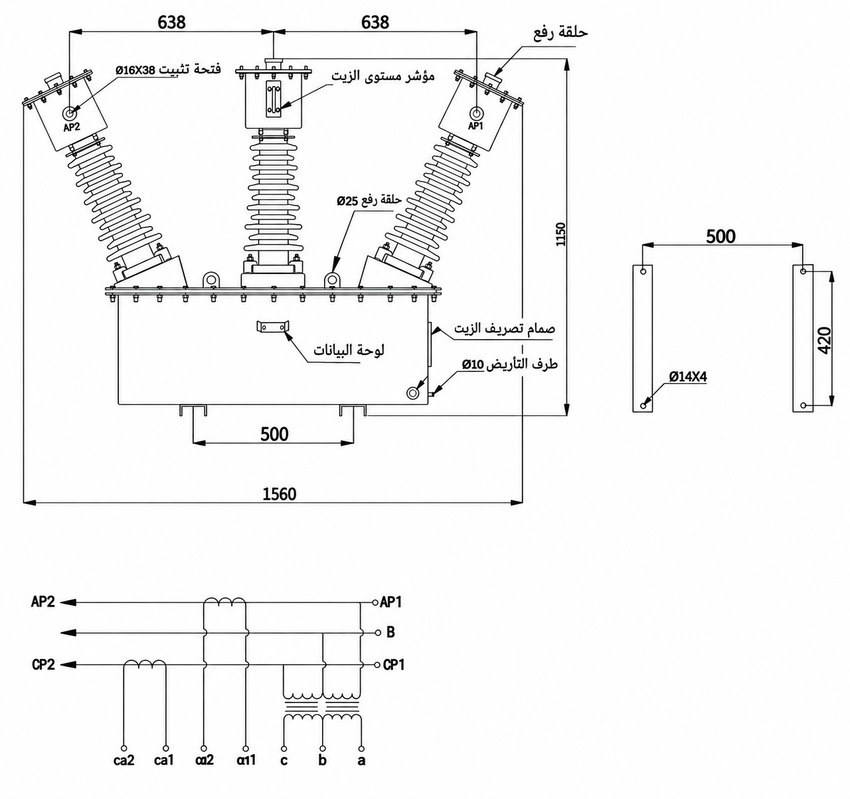

أبعاد التركيب
تم تصميم محول JLS-35 للتركيب على عمود أو منصة في البيئات الخارجية. تأكد من وجود مسافة كافية للصيانة ولتركيب المقاطع على بعد لا يتجاوز مترًا واحدًا.
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1250 |
| العرض (جسم الخزان) | 580 |
| العمق (جسم الخزان) | 420 |
| تباعد ثقوب التركيب (رأسي) | 650 |
| تباعد ثقوب التركيب (أفقي) | 300 |
| المسافة من القاعدة إلى الأطراف الأولية | 980 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكيد جهد النظام وتردده: تأكد من التوافق مع شبكات 35 كيلوفولت وتردد 50/60 هرتز.
- اختيار نسب محولات التيار/الجهد المناسبة: طابق نسب التيار والجهد مع متطلبات الحمل والقياس لديك.
- تحديد درجات الدقة: اختر درجة دقة 0.2 لمحولات الجهد و0.2S لمحولات التيار لتلبية معايير القياس عالية الدقة.
- تحديد الظروف البيئية: قدّم نطاق درجة الحرارة المحيطة، والارتفاع (<1000 متر قياسي)، ومستوى التلوث (مثل الفئة II أو III).
- تضمين الحماية من الصواعق: خطّط لتركيب مقاطع أكسيد الزنك على بعد لا يزيد عن متر واحد من الوحدة.
- مراعاة احتياجات التخصيص: اطلب تعديلات على أبعاد الخزان أو تخطيط الأطراف أو تكوينات المخارج الثانوية عند الحاجة.
- التحقق من طريقة التركيب: تأكد مما إذا كان التركيب على عمود أو منصة لضمان اختيار المكونات المناسبة.
الأسئلة الشائعة
س1: ما هي التطبيقات المثالية لمحول JLS-35 المدمج؟
تم تصميم محول JLS-35 لأنظمة الطاقة الخارجية بجهد 35 كيلوفولت التي تتطلب قياس طاقة دقيقًا وحماية تتابعية، بما في ذلك شبكات التوزيع الريفية والمحطات الفرعية الخارجية والصغيرة والمنشآت الصناعية.
س2: كيف يعزز جهاز مقاومة الرطوبة المتانة؟
يمنع الجهاز المدمج المقاوم للرطوبة الموجود على غطاء خزان الزيت دخول الرطوبة الخارجية إلى الزيت العازل، مما يحمي العوازل الداخلية والمكونات المغناطيسية، وبالتالي يطيل العمر التشغيلي بشكل كبير ويحافظ على قوة العزل الكهربائي.
س3: هل يمكن تخصيص محول JLS-35 لمتطلبات فريدة؟
نعم. تشمل خيارات التخصيص نسبًا محددة لمحولات التيار/الجهد، ودرجات دقة، وأبعاد الغلاف الخارجي، وترقيات المواد، وأطرافًا إضافية أو دروعًا—مصممة خصيصًا لتلبية المتطلبات الكهربائية أو البيئية الخاصة بالمشروع.
س4: ما الصيانة المطلوبة لمحول JLS-35؟
تشمل الصيانة الدورية فحص مستوى الزيت عبر مقياس النظر، وفحص السدادات والحلقات المرنة بحثًا عن التسريبات، وتنظيف سطح الخزان، والتحقق من سلامة التأريض، والتأكد من استمرار عمل المقاطع. ويُوصى بأخذ عينات من الزيت سنويًّا في البيئات القاسية.
س5: ما معايير السلامة التي يفي بها محول JLS-35؟
يتوافق محول JLS-35 مع المعايير الوطنية الصينية GB20840.4-2015 (المحولات المدمجة)، وGB20840.2-2014 (محولات التيار)، وGB20840.3-2013 (محولات الجهد). كما يشترط استخدام مقاطع أكسيد الزنك على بعد لا يتجاوز مترًا واحدًا لحماية فعالة من زيادة الجهد والصواعق.
